Esercitazione: Aggiungere un segmento di rete del data center NSX-T in soluzione Azure VMware

  • Articolo

Dopo aver distribuito soluzione Azure VMware, è possibile configurare un segmento di rete NSX-T Data Center da NSX-T Manager o dal portale di Azure. Una volta configurati, i segmenti sono visibili in soluzione Azure VMware, NSX-T Manager e vCenter Server. Il data center NSX-T è pre-provisioning per impostazione predefinita con un gateway di livello 0 NSX-T in modalità Attiva/Attiva e un gateway predefinito NSX-T Data Center Tier-1 in modalità Attiva/Standby . Questi gateway consentono di connettere i segmenti (commutatori logici) e di fornire connettività Est-Ovest e Nord-Sud.

Suggerimento

Il portale di Azure presenta una visualizzazione semplificata delle operazioni del data center NSX-T di cui un amministratore VMware necessita regolarmente e destinato agli utenti che non hanno familiarità con NSX-T Manager.

In questa esercitazione apprenderai a:

  • Aggiungere segmenti di rete usando NSX-T Manager o il portale di Azure
  • Verificare il nuovo segmento di rete

Prerequisiti

Un cloud privato soluzione Azure VMware con accesso alle interfacce vCenter Server e NSX-T Manager. Per altre informazioni, vedere l'esercitazione Configurare la rete.

Usare portale di Azure per aggiungere un segmento di rete NSX-T Data Center

Nota

Se si prevede di usare DHCP, è necessario configurare un server DHCP o un inoltro DHCP prima di poter configurare un segmento di rete NSX-T Data Center.

  1. Nel cloud privato soluzione Azure VMware, in Rete del carico di lavoro selezionare Segmenti>Aggiungi.

  2. Specificare i dettagli per il nuovo segmento logico e selezionare OK.

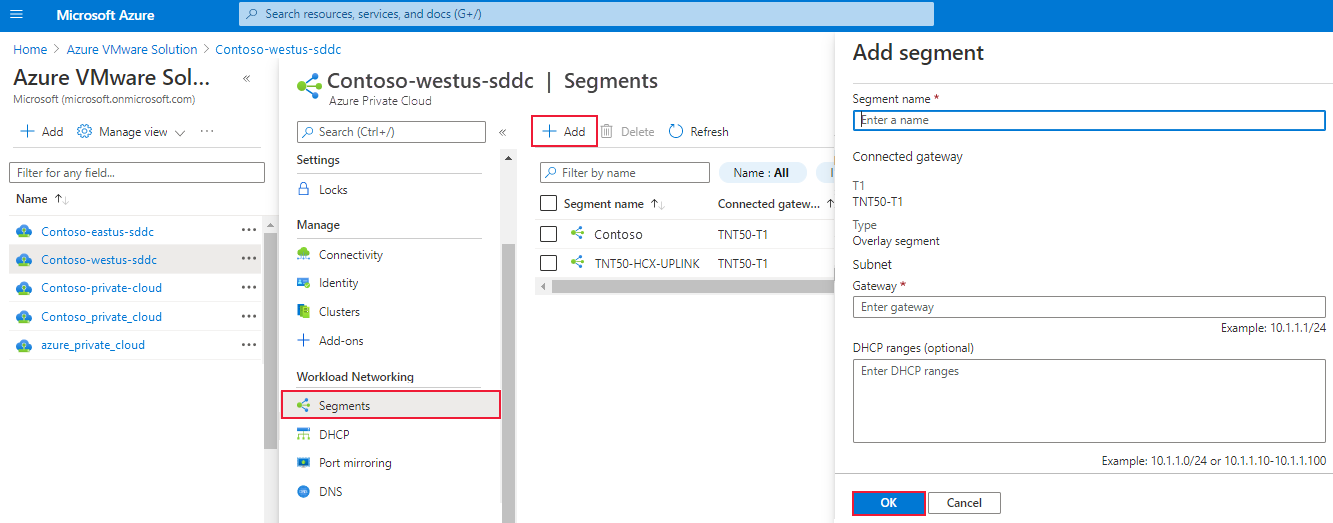

    Screenshot showing how to add a new NSX-T Data Center segment in the Azure portal.

    • Nome segmento: nome del segmento visibile nel server vCenter.

    • Gateway subnet: indirizzo IP del gateway per la subnet del segmento con una subnet mask. Le macchine virtuali sono collegate a un segmento logico e tutte le macchine virtuali che si connettono a questo segmento appartengono alla stessa subnet. Inoltre, tutte le macchine virtuali collegate a questo segmento logico devono contenere un indirizzo IP dallo stesso segmento.

    • DHCP (facoltativo): intervalli DHCP per un segmento logico. È necessario configurare un server DHCP o un inoltro DHCP per utilizzare DHCP nei segmenti.

    Nota

    Il gateway Connessione ed è selezionato per impostazione predefinita ed è di sola lettura. Mostra il gateway di livello 1 e il tipo di informazioni sul segmento.

    • T1 : nome del gateway di livello 1 in NSX-T Manager. Un cloud privato include un gateway di livello 0 NSX-T in modalità Attiva/Attiva e un gateway di livello NSX-T 1 predefinito in modalità Attivo/Standby. I segmenti creati tramite la console soluzione Azure VMware si connettono solo al gateway di livello 1 predefinito e i carichi di lavoro di questi segmenti ottengono la connettività Est-Ovest e Nord-Sud. È possibile creare più gateway di livello 1 solo tramite NSX-T Manager. I gateway di livello 1 creati dalla console NSX-T Manager non sono visibili nella console di soluzione Azure VMware.

    • Tipo: segmento di sovrapposizione supportato da soluzione Azure VMware.

Il segmento è ora visibile in soluzione Azure VMware, NSX-T Manager e vCenter Server.

Usare NSX-T Manager per aggiungere un segmento di rete

Le macchine virtuali create nel server vCenter vengono inserite nei segmenti di rete creati nel data center NSX-T e sono visibili nel server vCenter.

  1. In NSX-T Manager selezionare Rete>Segmenti e quindi selezionare Aggiungi segmento.

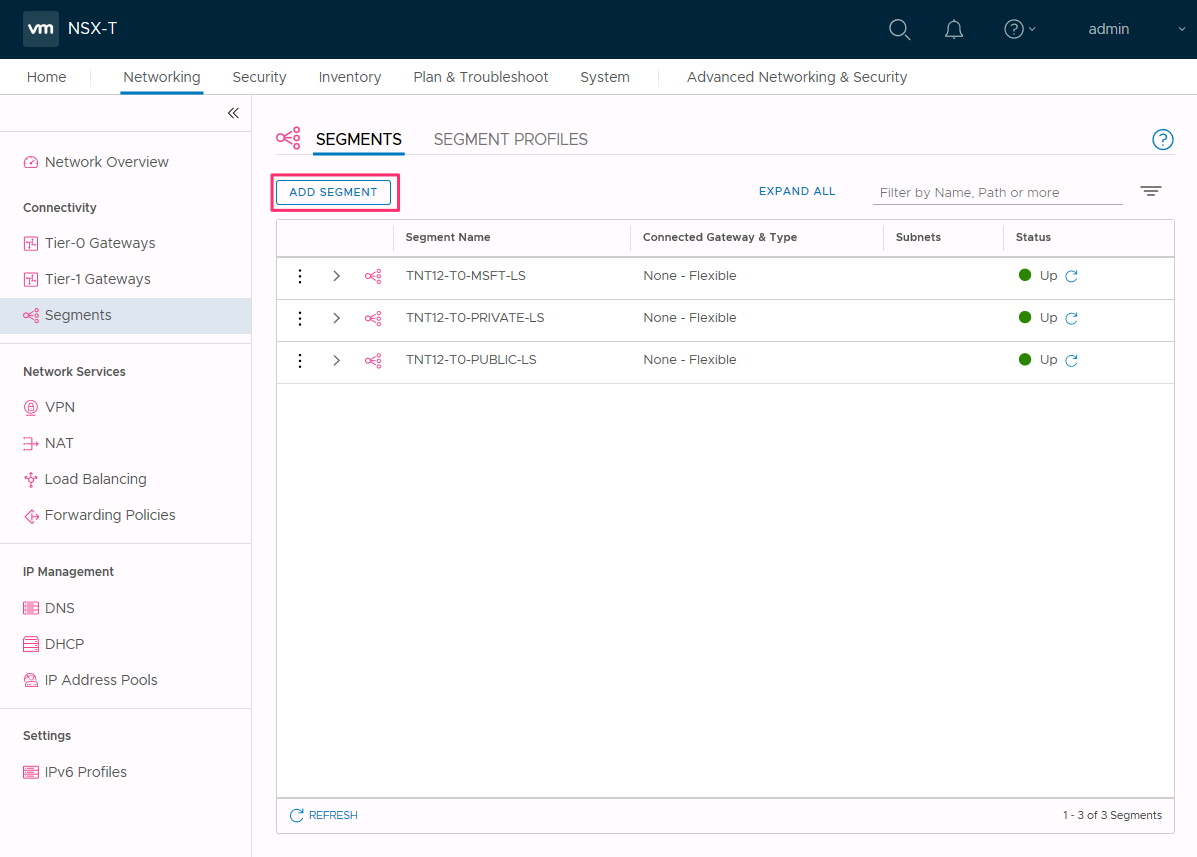

    Screenshot showing how to add a new segment in NSX-T Manager.

  2. Immetti un nome per il segmento.

  3. Selezionare il gateway di livello 1 (TNTxx-T1) come gateway Connessione ed e lasciare Il tipo come flessibile.

  4. Selezionare la zona di trasporto sovrimpressione preconfigurata (TNTxx-OVERLAY-TZ) e quindi selezionare Imposta subnet.

    Screenshot showing the Segments details for adding a new NSX-T network segment.

  5. Immettere l'indirizzo IP del gateway e quindi selezionare Aggiungi.

    Importante

    L'indirizzo IP deve essere incluso in un blocco di indirizzi RFC1918 non sovrapposto, che consente di connettersi alle macchine virtuali nel nuovo segmento.

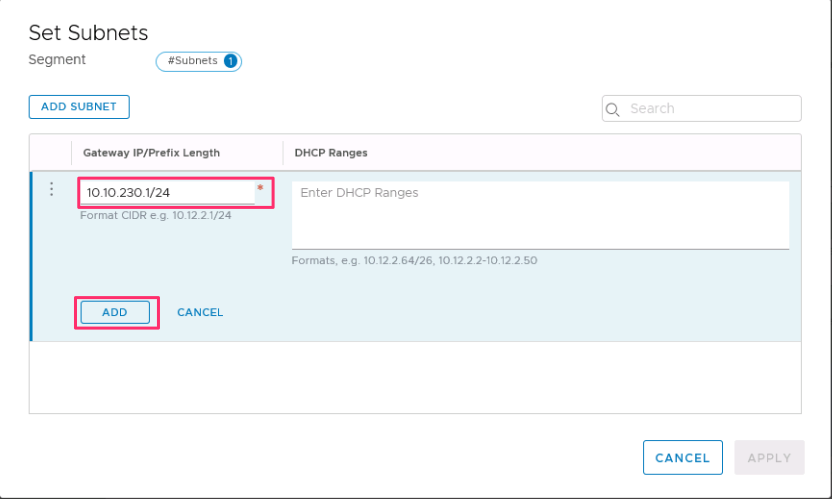

    Screenshot showing the IP address of the gateway for the new segment.

  6. Selezionare Apply (Applica) e quindi Save (Salva).

  7. Selezionare No per rifiutare l'opzione per continuare a configurare il segmento.

Verificare il nuovo segmento di rete

Verificare la presenza del nuovo segmento di rete. In questo esempio il nuovo segmento di rete è ls01.

  1. In NSX-T Manager selezionare Rete>Segmenti.

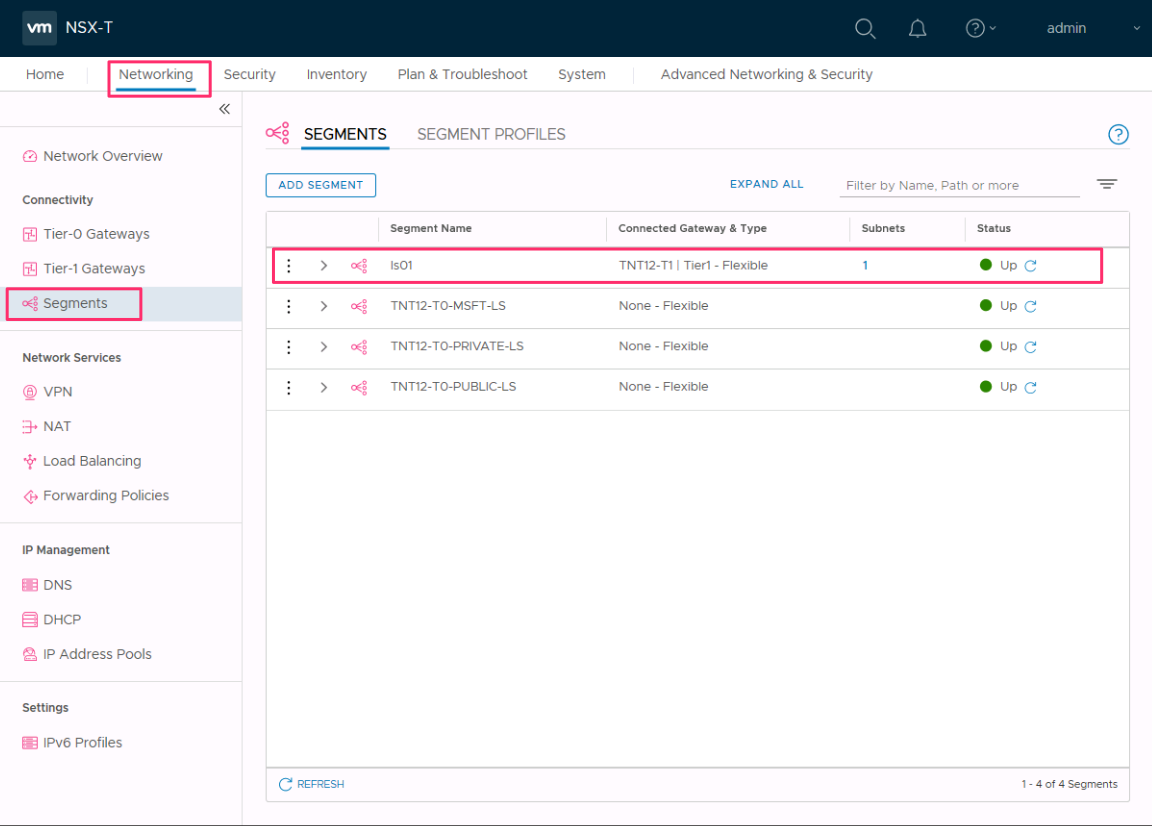

    Screenshot shows the confirmation and status of the new network segment is present in NSX-T Data Center.

  2. In server vCenter selezionare Rete>SDDC-Datacenter.

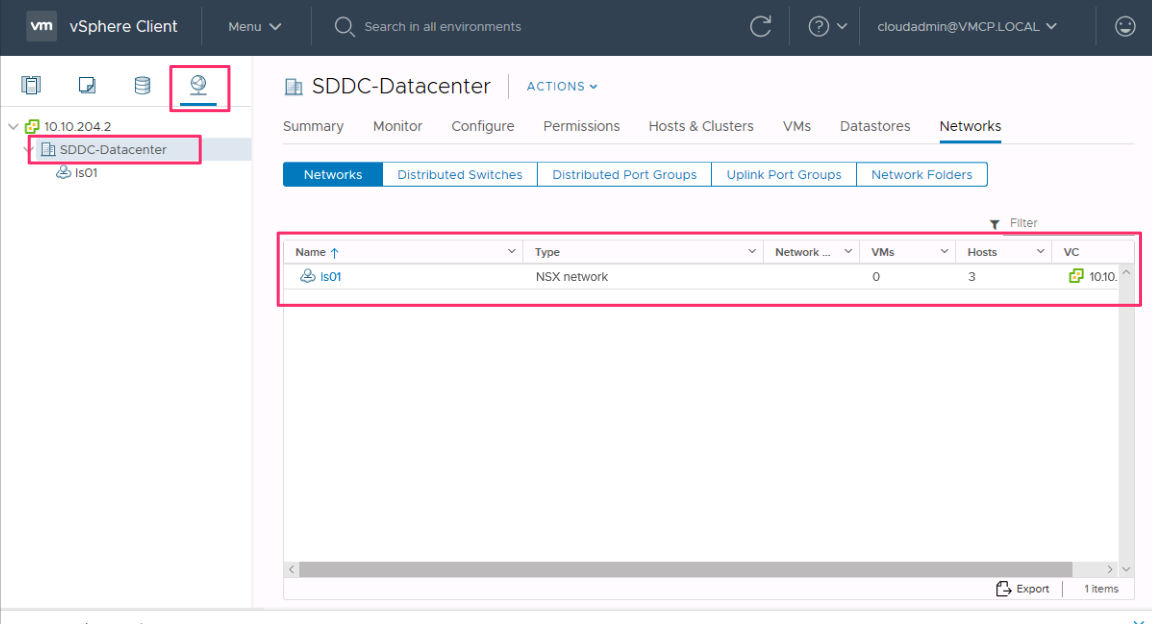

    Screenshot shows the confirmation that the new network segment is present in vCenter Server.

Passaggi successivi

In questa esercitazione è stato creato un segmento di rete NSX-T Data Center da usare per le macchine virtuali nel server vCenter.
