Guida introduttiva: Creare un Firewall di Azure con più indirizzi IP pubblici - Modello di Resource Manager
In questa guida di avvio rapido si usa un modello di Azure Resource Manager per distribuire un'istanza di Firewall di Azure con più indirizzi IP pubblici da un prefisso di indirizzo IP pubblico. Il firewall distribuito include regole della raccolta regole NAT che consentono connessioni RDP a due macchine virtuali Windows Server 2019.
Un modello di Azure Resource Manager è un file JSON (JavaScript Object Notation) che definisce l'infrastruttura e la configurazione per il progetto. Il modello utilizza la sintassi dichiarativa. Si descrive la distribuzione prevista senza scrivere la sequenza di comandi di programmazione per creare la distribuzione.
Per altre informazioni su Firewall di Azure con più indirizzi IP pubblici, vedere Distribuire un Firewall di Azure con più indirizzi IP pubblici usando Azure PowerShell.
Se l'ambiente soddisfa i prerequisiti e si ha familiarità con l'uso dei modelli di Resource Manager, selezionare il pulsante Distribuisci in Azure. Il modello verrà aperto nel portale di Azure.
Prerequisiti
- Un account Azure con una sottoscrizione attiva. Creare un account gratuitamente.
Rivedere il modello

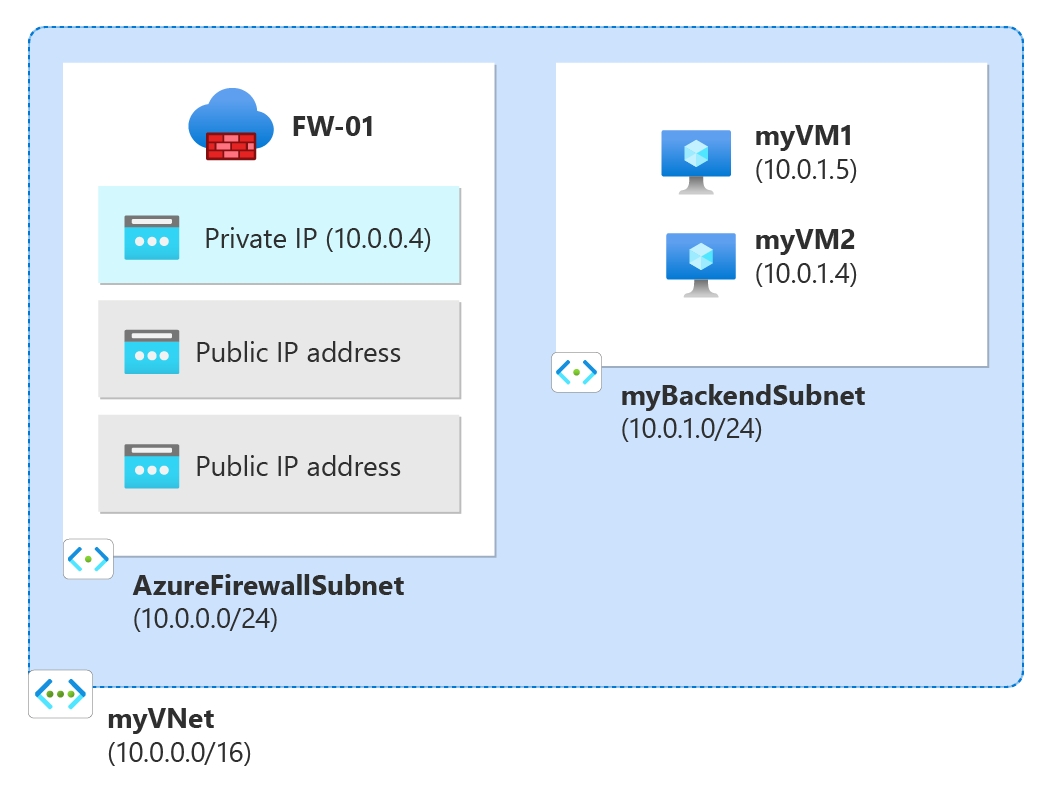

Questo modello crea un'istanza di Firewall di Azure con due indirizzi IP pubblici, unitamente alle risorse necessarie per supportare Firewall di Azure.
Il modello usato in questo avvio rapido proviene dai modelli di avvio rapido di Azure.
{
"$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
"contentVersion": "1.0.0.0",
"metadata": {
"_generator": {
"name": "bicep",
"version": "0.26.54.24096",
"templateHash": "8395247770070350203"
}
},
"parameters": {
"adminUsername": {
"type": "string",
"metadata": {
"description": "Admin username for the backend servers"
}
},
"adminPassword": {
"type": "securestring",
"metadata": {
"description": "Password for the admin account on the backend servers"
}
},
"location": {
"type": "string",
"defaultValue": "[resourceGroup().location]",
"metadata": {
"description": "Location for all resources."
}
},
"vmSize": {
"type": "string",
"defaultValue": "Standard_B2ms",
"metadata": {
"description": "Size of the virtual machine."
}
}
},
"variables": {
"copy": [
{
"name": "azureFirewallIpConfigurations",
"count": "[length(range(0, 2))]",
"input": {
"name": "[format('IpConf{0}', add(range(0, 2)[copyIndex('azureFirewallIpConfigurations')], 1))]",
"properties": {
"subnet": "[if(equals(range(0, 2)[copyIndex('azureFirewallIpConfigurations')], 0), json(format('{{\"id\": \"{0}\"}}', variables('azureFirewallSubnetId'))), null())]",
"publicIPAddress": {
"id": "[resourceId('Microsoft.Network/publicIPAddresses', format('{0}{1}', variables('publicIpAddressName'), add(range(0, 2)[range(0, 2)[copyIndex('azureFirewallIpConfigurations')]], 1)))]"
}
}
}
}
],
"virtualMachineName": "myVM",
"virtualNetworkName": "myVNet",
"networkInterfaceName": "net-int",
"ipConfigName": "ipconfig",
"ipPrefixName": "public_ip_prefix",
"ipPrefixSize": 31,
"publicIpAddressName": "public_ip",
"nsgName": "vm-nsg",
"firewallName": "FW-01",
"vnetPrefix": "10.0.0.0/16",
"fwSubnetPrefix": "10.0.0.0/24",
"backendSubnetPrefix": "10.0.1.0/24",
"azureFirewallSubnetId": "[resourceId('Microsoft.Network/virtualNetworks/subnets', variables('virtualNetworkName'), 'AzureFirewallSubnet')]"
},
"resources": [
{
"copy": {
"name": "nsg",
"count": "[length(range(0, 2))]"
},
"type": "Microsoft.Network/networkSecurityGroups",
"apiVersion": "2023-09-01",
"name": "[format('{0}{1}', variables('nsgName'), add(range(0, 2)[copyIndex()], 1))]",
"location": "[parameters('location')]",
"properties": {
"securityRules": [
{
"name": "RDP",
"properties": {
"protocol": "Tcp",
"sourcePortRange": "*",
"destinationPortRange": "3389",
"sourceAddressPrefix": "*",
"destinationAddressPrefix": "*",
"access": "Allow",
"priority": 300,
"direction": "Inbound"
}
}
]
}
},
{
"type": "Microsoft.Network/publicIPPrefixes",
"apiVersion": "2023-09-01",
"name": "[variables('ipPrefixName')]",
"location": "[parameters('location')]",
"properties": {
"prefixLength": "[variables('ipPrefixSize')]",
"publicIPAddressVersion": "IPv4"
},
"sku": {
"name": "Standard"
}
},
{
"copy": {
"name": "publicIPAddress",
"count": "[length(range(0, 2))]"
},
"type": "Microsoft.Network/publicIPAddresses",
"apiVersion": "2023-09-01",
"name": "[format('{0}{1}', variables('publicIpAddressName'), add(range(0, 2)[copyIndex()], 1))]",
"location": "[parameters('location')]",
"sku": {
"name": "Standard"
},
"properties": {
"publicIPAddressVersion": "IPv4",
"publicIPAllocationMethod": "Static",
"publicIPPrefix": {
"id": "[resourceId('Microsoft.Network/publicIPPrefixes', variables('ipPrefixName'))]"
},
"idleTimeoutInMinutes": 4
},
"dependsOn": [
"[resourceId('Microsoft.Network/publicIPPrefixes', variables('ipPrefixName'))]"
]
},
{
"type": "Microsoft.Network/virtualNetworks",
"apiVersion": "2023-09-01",
"name": "[variables('virtualNetworkName')]",
"location": "[parameters('location')]",
"properties": {
"addressSpace": {
"addressPrefixes": [
"[variables('vnetPrefix')]"
]
},
"subnets": [
{
"name": "myBackendSubnet",
"properties": {
"addressPrefix": "[variables('backendSubnetPrefix')]",
"routeTable": {
"id": "[resourceId('Microsoft.Network/routeTables', 'rt-01')]"
},
"privateEndpointNetworkPolicies": "Enabled",
"privateLinkServiceNetworkPolicies": "Enabled"
}
}
],
"enableDdosProtection": false,
"enableVmProtection": false
},
"dependsOn": [
"[resourceId('Microsoft.Network/routeTables', 'rt-01')]"
]
},
{
"type": "Microsoft.Network/virtualNetworks/subnets",
"apiVersion": "2023-09-01",
"name": "[format('{0}/{1}', variables('virtualNetworkName'), 'AzureFirewallSubnet')]",
"properties": {
"addressPrefix": "[variables('fwSubnetPrefix')]",
"privateEndpointNetworkPolicies": "Enabled",
"privateLinkServiceNetworkPolicies": "Enabled"
},
"dependsOn": [
"[resourceId('Microsoft.Network/virtualNetworks', variables('virtualNetworkName'))]"
]
},
{
"copy": {
"name": "virtualMachine",
"count": "[length(range(0, 2))]"
},
"type": "Microsoft.Compute/virtualMachines",
"apiVersion": "2023-09-01",
"name": "[format('{0}{1}', variables('virtualMachineName'), add(range(0, 2)[copyIndex()], 1))]",
"location": "[parameters('location')]",
"properties": {
"hardwareProfile": {
"vmSize": "[parameters('vmSize')]"
},
"storageProfile": {
"imageReference": {
"publisher": "MicrosoftWindowsServer",
"offer": "WindowsServer",
"sku": "2019-Datacenter",
"version": "latest"
},
"osDisk": {
"osType": "Windows",
"createOption": "FromImage",
"caching": "ReadWrite",
"managedDisk": {
"storageAccountType": "StandardSSD_LRS"
},
"diskSizeGB": 127
}
},
"osProfile": {
"computerName": "[format('{0}{1}', variables('virtualMachineName'), add(range(0, 2)[copyIndex()], 1))]",
"adminUsername": "[parameters('adminUsername')]",
"adminPassword": "[parameters('adminPassword')]",
"windowsConfiguration": {
"provisionVMAgent": true,
"enableAutomaticUpdates": true
},
"allowExtensionOperations": true
},
"networkProfile": {
"networkInterfaces": [
{
"id": "[resourceId('Microsoft.Network/networkInterfaces', format('{0}{1}', variables('networkInterfaceName'), add(range(0, 2)[range(0, 2)[copyIndex()]], 1)))]"
}
]
}
},
"dependsOn": [
"[resourceId('Microsoft.Network/networkInterfaces', format('{0}{1}', variables('networkInterfaceName'), add(range(0, 2)[range(0, 2)[copyIndex()]], 1)))]"
]
},
{
"copy": {
"name": "netInterface",
"count": "[length(range(0, 2))]"
},
"type": "Microsoft.Network/networkInterfaces",
"apiVersion": "2023-09-01",
"name": "[format('{0}{1}', variables('networkInterfaceName'), add(range(0, 2)[copyIndex()], 1))]",
"location": "[parameters('location')]",
"properties": {
"ipConfigurations": [
{
"name": "[format('{0}{1}', variables('ipConfigName'), add(range(0, 2)[copyIndex()], 1))]",
"properties": {
"subnet": {
"id": "[reference(resourceId('Microsoft.Network/virtualNetworks', variables('virtualNetworkName')), '2023-09-01').subnets[0].id]"
},
"primary": true
}
}
],
"enableAcceleratedNetworking": false,
"enableIPForwarding": false,
"networkSecurityGroup": {
"id": "[resourceId('Microsoft.Network/networkSecurityGroups', format('{0}{1}', variables('nsgName'), add(range(0, 2)[range(0, 2)[copyIndex()]], 1)))]"
}
},
"dependsOn": [
"[resourceId('Microsoft.Network/networkSecurityGroups', format('{0}{1}', variables('nsgName'), add(range(0, 2)[range(0, 2)[copyIndex()]], 1)))]",
"[resourceId('Microsoft.Network/virtualNetworks', variables('virtualNetworkName'))]"
]
},
{
"type": "Microsoft.Network/azureFirewalls",
"apiVersion": "2023-09-01",
"name": "[variables('firewallName')]",
"location": "[parameters('location')]",
"properties": {
"sku": {
"name": "AZFW_VNet",
"tier": "Standard"
},
"threatIntelMode": "Deny",
"ipConfigurations": "[variables('azureFirewallIpConfigurations')]",
"applicationRuleCollections": [
{
"name": "web",
"properties": {
"priority": 100,
"action": {
"type": "Allow"
},
"rules": [
{
"name": "wan-address",
"protocols": [
{
"protocolType": "Http",
"port": 80
},
{
"protocolType": "Https",
"port": 443
}
],
"targetFqdns": [
"getmywanip.com"
],
"sourceAddresses": [
"*"
]
},
{
"name": "google",
"protocols": [
{
"protocolType": "Http",
"port": 80
},
{
"protocolType": "Https",
"port": 443
}
],
"targetFqdns": [
"www.google.com"
],
"sourceAddresses": [
"10.0.1.0/24"
]
},
{
"name": "wupdate",
"protocols": [
{
"protocolType": "Http",
"port": 80
},
{
"protocolType": "Https",
"port": 443
}
],
"fqdnTags": [
"WindowsUpdate"
],
"sourceAddresses": [
"*"
]
}
]
}
}
],
"natRuleCollections": [
{
"name": "Coll-01",
"properties": {
"priority": 100,
"action": {
"type": "Dnat"
},
"rules": [
{
"name": "rdp-01",
"protocols": [
"TCP"
],
"translatedAddress": "10.0.1.4",
"translatedPort": "3389",
"sourceAddresses": [
"*"
],
"destinationAddresses": [
"[reference(resourceId('Microsoft.Network/publicIPAddresses', format('{0}{1}', variables('publicIpAddressName'), add(range(0, 2)[0], 1))), '2023-09-01').ipAddress]"
],
"destinationPorts": [
"3389"
]
},
{
"name": "rdp-02",
"protocols": [
"TCP"
],
"translatedAddress": "10.0.1.5",
"translatedPort": "3389",
"sourceAddresses": [
"*"
],
"destinationAddresses": [
"[reference(resourceId('Microsoft.Network/publicIPAddresses', format('{0}{1}', variables('publicIpAddressName'), add(range(0, 2)[1], 1))), '2023-09-01').ipAddress]"
],
"destinationPorts": [
"3389"
]
}
]
}
}
]
},
"dependsOn": [
"publicIPAddress",
"[resourceId('Microsoft.Network/virtualNetworks/subnets', variables('virtualNetworkName'), 'AzureFirewallSubnet')]"
]
},
{
"type": "Microsoft.Network/routeTables",
"apiVersion": "2023-09-01",
"name": "rt-01",
"location": "[parameters('location')]",
"properties": {
"disableBgpRoutePropagation": false,
"routes": [
{
"name": "fw",
"properties": {
"addressPrefix": "0.0.0.0/0",
"nextHopType": "VirtualAppliance",
"nextHopIpAddress": "10.0.0.4"
}
}
]
}
}
],
"outputs": {
"name": {
"type": "string",
"value": "[variables('firewallName')]"
},
"resourceId": {
"type": "string",
"value": "[resourceId('Microsoft.Network/azureFirewalls', variables('firewallName'))]"
},
"location": {
"type": "string",
"value": "[parameters('location')]"
},
"resourceGroupName": {
"type": "string",
"value": "[resourceGroup().name]"
}
}
}
Nel modello sono definite più risorse di Azure:
- Microsoft.Network/networkSecurityGroups
- Microsoft.Network/publicIPPrefix
- Microsoft.Network/publicIPAddresses
- Microsoft.Network/virtualNetworks
- Microsoft.Compute/virtualMachines
- Microsoft.Storage/storageAccounts
- Microsoft.Network/networkInterfaces
- Microsoft.Network/azureFirewalls
- Microsoft.Network/routeTables
Distribuire il modello
Distribuire il modello di Resource Manager in Azure:
Selezionare Distribuisci in Azure per accedere ad Azure e aprire il modello. Il modello crea un'istanza di Firewall di Azure, l'infrastruttura di rete e due macchine virtuali.
Nella pagina Create an Azure Firewall with multiple IP public addresses (Crea Firewall di Azure con più indirizzi IP pubblici) del portale digitare o selezionare i valori seguenti:
- Sottoscrizione: selezionare una sottoscrizione esistente
- Gruppo di risorse: selezionare da gruppi di risorse esistenti o selezionare Crea nuovo e selezionare OK.
- Località: selezionare una località
- nome utente Amministrazione: digitare il nome utente per l'account utente amministratore
- Amministrazione password: digitare una password o una chiave di amministratore
Selezionare Accetto le condizioni riportate sopra e quindi Acquista. La distribuzione può richiedere almeno 10 minuti.
Convalidare la distribuzione
Nel portale di Azure esaminare le risorse distribuite. Prendere nota degli indirizzi IP pubblici del firewall.
Usare Connessione Desktop remoto per connettersi agli indirizzi IP pubblici del firewall. Le connessioni riuscite illustrano le regole NAT del firewall che consentono la connessione ai server back-end.
Pulire le risorse
Quando le risorse create con il firewall non sono più necessarie, eliminare il gruppo di risorse. L'eliminazione del gruppo di risorse rimuove il firewall e tutte le risorse correlate.
Per eliminare il gruppo di risorse, chiamare il cmdlet Remove-AzResourceGroup:
Remove-AzResourceGroup -Name "<your resource group name>"
