Esercitazione: Distribuire e rivedere il modello di applicazione del centro di micro-adempimenti

In questa esercitazione si apprenderà come distribuire e usare il modello di applicazione del centro di micro-adempimenti di IoT Central. Questo modello consente di monitorare e gestire tutti gli aspetti dei centri di adempimenti completamente automatizzati. Il modello include un set di sensori simulati di monitoraggio delle condizioni e operatori robotici per accelerare il processo di sviluppo di soluzioni. Questi sensori acquisiscono segnali significativi che è possibile convertire in informazioni aziendali dettagliate per consentire ai rivenditori di ridurre i costi operativi e creare esperienze per i clienti.

Nel panorama sempre più competitivo della vendita al dettaglio, i rivenditori sono sottoposti a continue pressioni per chiudere il divario tra domanda e offerta. Per soddisfare la crescente domanda dei consumatori, una tendenza emergente consiste nell'ospitare l'inventario vicino ai clienti finali e ai negozi che questi visitano.

In questa esercitazione si apprenderà:

• Come distribuire il modello di applicazione
• Come usare il modello di applicazione

Prerequisiti

Una sottoscrizione di Azure attiva. Se non si ha una sottoscrizione di Azure, creare un account gratuito prima di iniziare.

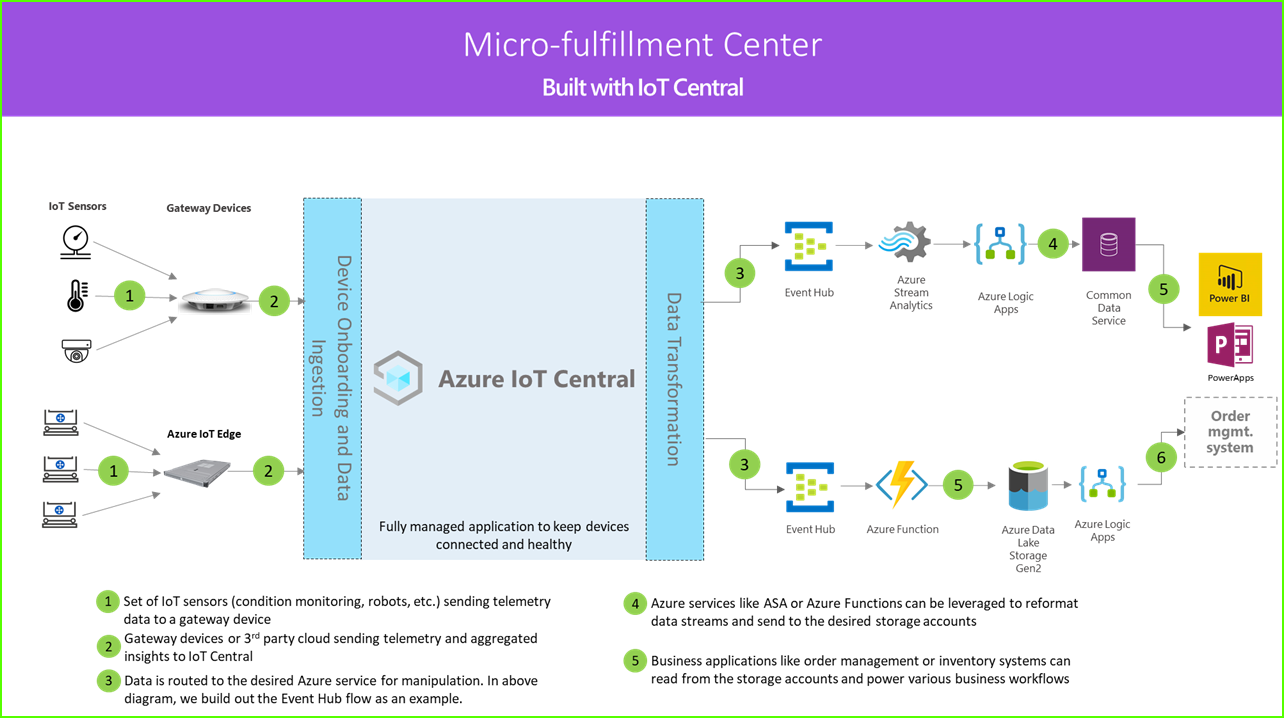

Architettura della soluzione

Il modello di applicazione consente di:

• Connettere facilmente tipi diversi di sensori IoT, ad esempio robot o sensori di monitoraggio delle condizioni, a un'istanza dell'applicazione IoT Central.
• Monitorare e gestire l'integrità della rete di sensori e i dispositivi gateway nell'ambiente.
• Creare regole personalizzate in base alle condizioni ambientali all'interno di un centro di adempimenti per attivare avvisi appropriati.
• Trasformare le condizioni ambientali all'interno del centro di adempimenti in informazioni dettagliate disponibili per il team del magazzino.
• Esportare le informazioni aggregate nelle applicazioni aziendali nuove o esistenti a vantaggio del personale addetto.

Operatori robotici (1): in genere una soluzione del centro di micro-adempimenti include operatori robotici che generano diversi tipi di segnali di telemetria. Un dispositivo gateway può inserire e aggregare questi segnali, e quindi inviare i dati a IoT Central.

Sensori di monitoraggio delle condizioni (1): una soluzione IoT si avvia con un set di sensori che acquisiscono segnali significativi dall'interno del centro di adempimento. Il diagramma dell'architettura mostra diversi tipi di sensori.

Dispositivi gateway (2): molti sensori IoT possono diffondere segnali non elaborati direttamente al cloud o a un dispositivo gateway situato vicino a essi. Il dispositivo gateway esegue l'aggregazione dei dati a livello perimetrale prima di inviare dati analitici di riepilogo a un'applicazione IoT Central. I dispositivi gateway sono anche responsabili dell'inoltro delle operazioni di comando e controllo ai dispositivi del sensore quando applicabile.

Applicazione IoT Central: l'applicazione Azure IoT Central inserisce i dati da diversi tipi di sensori IoT, robot e dispositivi gateway all'interno dell'ambiente del centro di adempimenti e genera un set di informazioni dettagliate significative.

Azure IoT Central inoltre offre agli operatori un'esperienza personalizzata consentendo di monitorare e gestire in remoto i dispositivi dell'infrastruttura.

Trasformazione dei dati (3,4): l'applicazione Azure IoT Central all'interno di una soluzione può essere configurata per esportare informazioni dettagliate non elaborate o aggregate in altri servizi della piattaforma. Questi servizi possono eseguire la manipolazione e l'arricchimento dei dati, prima di fornire le informazioni dettagliate a un'applicazione aziendale.

Applicazione aziendale (5): i dati IoT possono essere usati per alimentare diversi tipi di applicazioni aziendali distribuite in un ambiente di vendita al dettaglio. Un responsabile o un dipendente del centro di adempimenti può usare queste applicazioni per visualizzare informazioni aziendali dettagliate e intraprendere azioni significative in tempo reale. Per informazioni su come creare un dashboard di Power BI in tempo reale per il team di vendita al dettaglio, seguire l'esercitazione.

Creare un'applicazione per il centro di micro-adempimenti

Per creare l'applicazione IoT Central:

1. Passare alla pagina Crea applicazione IoT Central nel portale di Azure. Se richiesto, accedere con l'account di Azure.

2. Immettere le informazioni seguenti:

   Campo	Descrizione
   Subscription	La sottoscrizione di Azure da usare.
   Gruppo di risorse	Il gruppo di risorse da usare. è possibile creare un nuovo gruppo di risorse o selezionarne uno esistente.
   Nome risorsa	Un nome valido per la risorsa di Azure.
   URL applicazione	Il sottodominio URL per l'applicazione. L'URL di un'applicazione IoT Central è simile a https://yoursubdomain.azureiotcentral.com.
   Modello	Centro di micro-adempimenti
   Area	L’area di Azure da usare.
   Piano tariffario	Piano tariffario da usare.

3. Selezionare Rivedi e crea. Selezionare quindi Crea.

Quando l'app è pronta, è possibile accedervi dal portale di Azure:

Per altre informazioni, vedere Creare un'applicazione Azure IoT Central.

Esaminare l'applicazione

Le sezioni seguenti illustrano le principali funzionalità dell'applicazione:

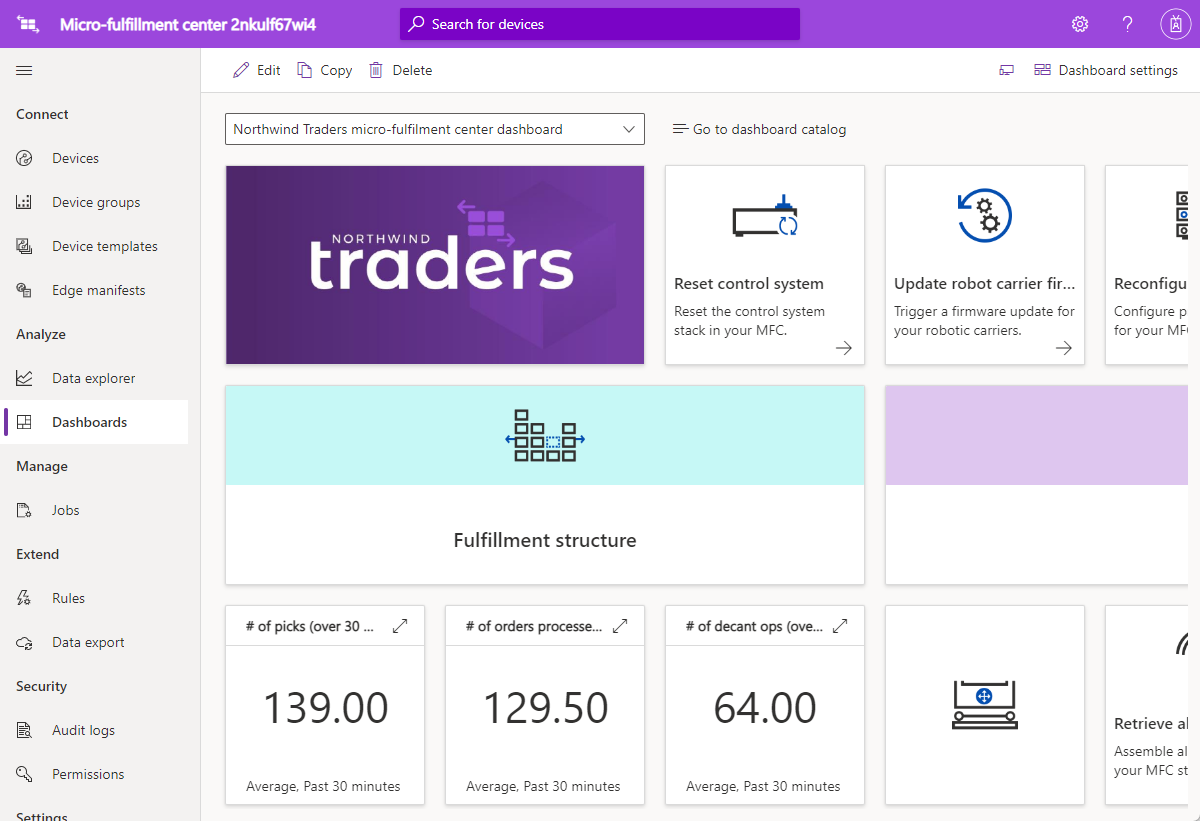

Al termine della distribuzione del modello di applicazione, verrà visualizzato il Dashboard del centro di micro-adempimenti di Northwind Traders. Northwind Traders è un rivenditore fittizio che ha un centro di micro-adempimenti gestito in questa applicazione Azure IoT Central. In questo dashboard saranno visualizzate le informazioni e i dati di telemetria relativi ai dispositivi inclusi nel modello, nonché un set di comandi, processi e azioni che è possibile eseguire. Il dashboard presenta una divisione logica in due sezioni. Una sezione consente di monitorare le condizioni ambientali all'interno del centro di adempimento e l'altra consente di monitorare l'integrità di un operatore robotico all'interno della struttura.

Nel dashboard è possibile eseguire queste operazioni:

• Vedere i dati di telemetria del dispositivo, ad esempio il numero di prelievi e il numero di ordini elaborati.
• Vedere le proprietà, ad esempio lo stato del sistema del centro di adempimenti.
• Visualizzare la planimetria e la posizione degli operatori robotici all'interno del centro di adempimenti.
• Attivare comandi, ad esempio la reimpostazione del sistema di controllo, l'aggiornamento del firmware dei trasportatori e la riconfigurazione della rete.
• Visualizzare un esempio del dashboard che può essere usato da un operatore per monitorare le condizioni all'interno del centro di adempimenti.
• Monitorare l'integrità dei payload in esecuzione nel dispositivo gateway all'interno del centro di adempimenti.

Modello di dispositivo

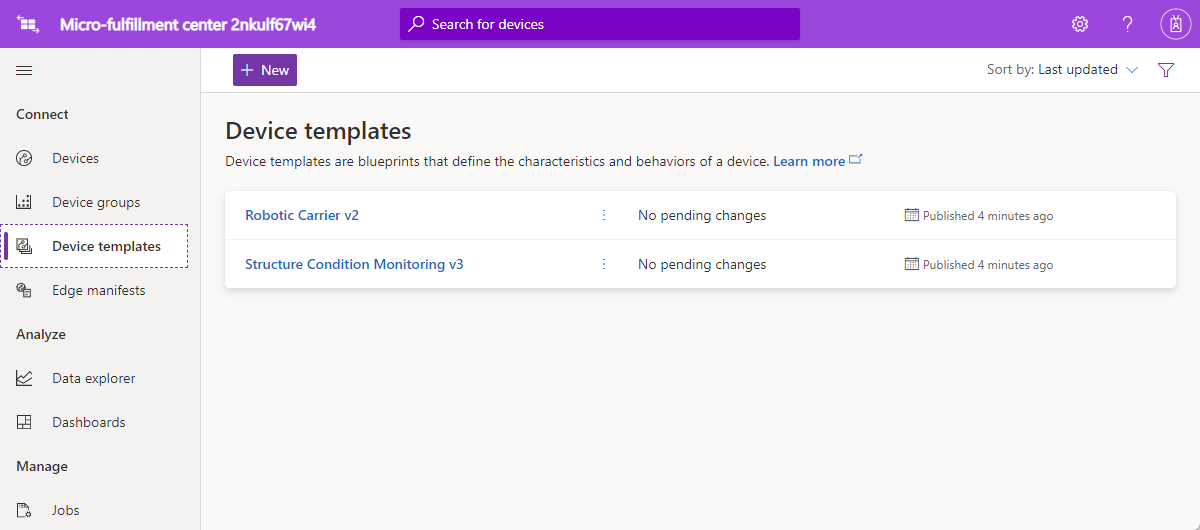

Se si seleziona la scheda Modelli di dispositivo, si noterà che il modello include due tipi diversi di dispositivo:

• Operatore robotico: questo modello di dispositivo rappresenta la definizione di un operatore robotico funzionante distribuito nel centro di adempimenti, ed esegue operazioni di archiviazione e recupero appropriate. Se si seleziona il modello, si noterà che il robot invia dati sul dispositivo, come la temperatura e la posizione dell'asse, e proprietà come lo stato del trasportatore robotizzato.
• Monitoraggio condizione struttura: questo modello di dispositivo rappresenta una raccolta di dispositivi che consente di monitorare le condizioni dell'ambiente e il dispositivo gateway che ospita i vari carichi di lavoro perimetrali. Il dispositivo invia dati di telemetria come la temperatura, il numero di prelievi e il numero di ordini, nonché informazioni sullo stato e l'integrità dei carichi di lavoro di calcolo in esecuzione nell'ambiente.

Se si seleziona la scheda Gruppi di dispositivi, si noterà anche che per questi modelli di dispositivo vengono creati automaticamente gruppi di dispositivi.

Regole

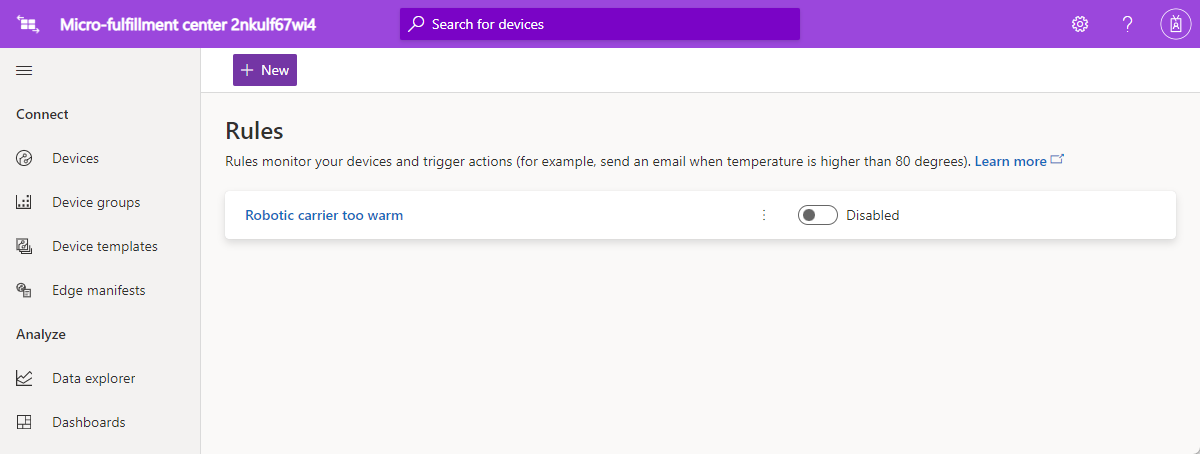

Nella scheda Regole si noterà che il modello di applicazione include una regola di esempio per il monitoraggio delle condizioni di temperatura del trasportatore robotizzato. È possibile usare questa regola per avvisare l'operatore se un robot specifico nella struttura si sta surriscaldando e deve essere portato offline per la manutenzione.

Usare la regola di esempio come spunto per definire regole più appropriate per le funzioni dell'azienda.

Pulire le risorse

Se non si prevede di continuare a usare questa applicazione, è possibile eliminarla:

1. Nell'applicazione Azure IoT Central passare a Applicazione>Gestione.
2. Selezionare Elimina, quindi confermare l'azione.
