Esercitazione: Distribuire un'applicazione Java in un cluster di Service Fabric in Azure

Articolo
06/01/2023

Questa esercitazione è la terza parte di una serie e illustra come distribuire un'applicazione di Service Fabric in un cluster in Azure.

Nella terza parte della serie si apprenderà come:

Creare un cluster Linux protetto in Azure
Distribuire un'applicazione nel cluster

In questa serie di esercitazioni si apprenderà come:

Compilare un'applicazione Reliable Services di Service Fabric per Java
Distribuire l'applicazione ed eseguirne il debug in un cluster locale
Distribuire l'applicazione in un cluster di Azure
Configurare il monitoraggio e la diagnostica per l'applicazione
Configurare CI/CD

Prerequisiti

Prima di iniziare questa esercitazione:

Se non si ha una sottoscrizione di Azure, creare un account gratuito.
Installare l'interfaccia della riga di comando di Azure
Installare Service Fabric SDK per Mac o Linux
Installare Python 3

Creare un cluster di Service Fabric in Azure

La procedura seguente crea le risorse necessarie per distribuire l'applicazione in un cluster di Service Fabric. Vengono inoltre configurate le risorse necessarie per monitorare l'integrità della soluzione usando lo stack ELK (Elasticsearch, Logstash, Kibana). In particolare viene usato Hub eventi come sink per i log di Service Fabric, configurato per l'invio dei log dal cluster di Service Fabric all'istanza di Logstash.

Aprire un terminale e scaricare il pacchetto seguente che contiene gli script helper necessari e i modelli per creare le risorse in Azure
```
git clone https://github.com/Azure-Samples/service-fabric-java-quickstart.git
```
Accedere con l'account Azure
```
az login
```
Impostare la sottoscrizione di Azure da usare per creare le risorse
```
az account set --subscription [SUBSCRIPTION-ID]
```
Dalla cartella service-fabric-java-quickstart/AzureCluster, eseguire questo comando per creare un certificato del cluster in Key Vault. Il certificato viene usato per proteggere il cluster di Service Fabric. Specificare l'area (deve essere la stessa area in cui si trova il cluster di Service Fabric), il nome del gruppo di risorse dell'insieme di credenziali delle chiavi, il nome dell'insieme di credenziali delle chiavi, la password del certificato e il nome DNS del cluster.
```
./new-service-fabric-cluster-certificate.sh [REGION] [KEY-VAULT-RESOURCE-GROUP] [KEY-VAULT-NAME] [CERTIFICATE-PASSWORD] [CLUSTER-DNS-NAME-FOR-CERTIFICATE]

Example: ./new-service-fabric-cluster-certificate.sh 'westus' 'testkeyvaultrg' 'testkeyvault' '<password>' 'testservicefabric.westus.cloudapp.azure.com'
```
Il comando precedente restituisce le informazioni seguenti, che dovranno essere annotate per usarle in seguito.
```
Source Vault Resource Id: /subscriptions/<subscription_id>/resourceGroups/testkeyvaultrg/providers/Microsoft.KeyVault/vaults/<name>
Certificate URL: https://<name>.vault.azure.net/secrets/<cluster-dns-name-for-certificate>/<guid>
Certificate Thumbprint: <THUMBPRINT>
```

Creare un gruppo di risorse per l'account di archiviazione per archiviare i log

az group create --location [REGION] --name [RESOURCE-GROUP-NAME]

Example: az group create --location westus --name teststorageaccountrg

Creare un account di archiviazione che verrà usato per archiviare i log che verranno prodotti

az storage account create -g [RESOURCE-GROUP-NAME] -l [REGION] --name [STORAGE-ACCOUNT-NAME] --kind Storage

Example: az storage account create -g teststorageaccountrg -l westus --name teststorageaccount --kind Storage

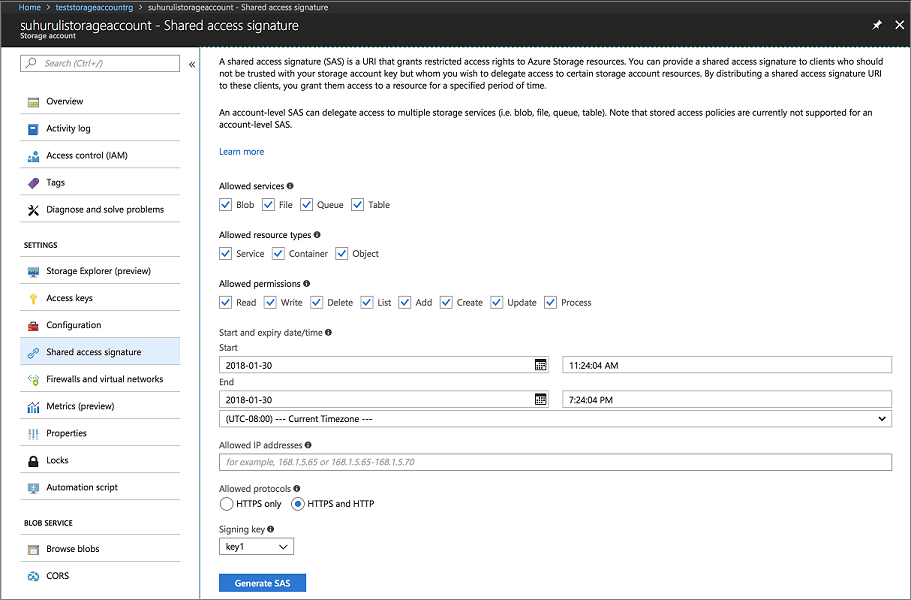

Accedere al portale di Azure e passare alla scheda Firma di accesso condiviso per l'account di archiviazione. Generare il token di firma di accesso condiviso nel modo seguente.
Copiare l'URL di firma di accesso condiviso dell'account e conservarlo per usarlo durante la creazione del cluster di Service Fabric. L'URL sarà simile al seguente:
```
?sv=2017-04-17&ss=bfqt&srt=sco&sp=rwdlacup&se=2018-01-31T03:24:04Z&st=2018-01-30T19:24:04Z&spr=https,http&sig=IrkO1bVQCHcaKaTiJ5gilLSC5Wxtghu%2FJAeeY5HR%2BPU%3D
```
Creare un gruppo di risorse contenente le risorse di Hub eventi. Hub eventi viene usato per inviare messaggi da Service Fabric al server che esegue le risorse ELK.
```
az group create --location [REGION] --name [RESOURCE-GROUP-NAME]

Example: az group create --location westus --name testeventhubsrg
```

Creare una risorsa di Hub eventi con il comando seguente. Seguire le istruzioni per immettere i dettagli per namespaceName, eventHubName, consumerGroupName, sendAuthorizationRule e receiveAuthorizationRule.

az deployment group create -g [RESOURCE-GROUP-NAME] --template-file eventhubsdeploy.json

Example:
az deployment group create -g testeventhubsrg --template-file eventhubsdeploy.json
Please provide string value for 'namespaceName' (? for help): testeventhubnamespace
Please provide string value for 'eventHubName' (? for help): testeventhub
Please provide string value for 'consumerGroupName' (? for help): testeventhubconsumergroup
Please provide string value for 'sendAuthorizationRuleName' (? for help): sender
Please provide string value for 'receiveAuthorizationRuleName' (? for help): receiver

Copiare il contenuto del campo output nell'output JSON del comando precedente. Le informazioni sul mittente vengono usate quando viene creato il cluster di Service Fabric. Il nome e la chiave del destinatario devono essere salvati per essere usati nell'esercitazione successiva, quando si configurerà il servizio Logstash per la ricezione dei messaggi da Hub eventi. Il BLOB seguente è un esempio di output JSON:

"outputs": {
    "receiver Key": {
        "type": "String",
        "value": "[KEY]"
    },
    "receiver Name": {
        "type": "String",
        "value": "receiver"
    },
    "sender Key": {
        "type": "String",
        "value": "[KEY]"
    },
    "sender Name": {
        "type": "String",
        "value": "sender"
    }
}

Eseguire lo script eventhubssastoken.py per generare l'URL di firma di accesso condiviso per la risorsa di Hub eventi creata. Questo URL di firma di accesso condiviso viene usato dal cluster di Service Fabric per inviare log a Hub eventi. Viene quindi usato il criterio sender per generare l'URL. Lo script restituisce l'URL di firma di accesso condiviso per la risorsa di Hub eventi usata nel passaggio seguente:
```
python3 eventhubssastoken.py 'testeventhubs' 'testeventhubs' 'sender' '[PRIMARY-KEY]'
```
Copiare il valore del campo sr nell'output JSON restituito. Il valore del campo sr è il token di firma di accesso condiviso per Hub eventi. L'URL seguente è un esempio di campo sr:
```
https%3A%2F%testeventhub.servicebus.windows.net%testeventhub&sig=7AlFYnbvEm%2Bat8ALi54JqHU4i6imoFxkjKHS0zI8z8I%3D&se=1517354876&skn=sender
```
L'URL di firma di accesso condiviso per Hub eventi segue la struttura https://<namespacename>.servicebus.windows.net/<eventhubsname>?sr=<sastoken>. Ad esempio, https://testeventhubnamespace.servicebus.windows.net/testeventhub?sr=https%3A%2F%testeventhub.servicebus.windows.net%testeventhub&sig=7AlFYnbvEm%2Bat8ALi54JqHU4i6imoFxkjKHS0zI8z8I%3D&se=1517354876&skn=sender

Aprire il file sfdeploy.parameters.json e sostituire il contenuto seguente dei passaggi precedenti. [SAS-URL-STORAGE-ACCOUNT] è stato annotato nel passaggio 8. [SAS-URL-EVENT-HUBS] è stato annotato nel passaggio 11.

"applicationDiagnosticsStorageAccountName": {
    "value": "teststorageaccount"
},
"applicationDiagnosticsStorageAccountSasToken": {
    "value": "[SAS-URL-STORAGE-ACCOUNT]"
},
"loggingEventHubSAS": {
    "value": "[SAS-URL-EVENT-HUBS]"
}

Aprire sfdeploy.parameters.json. Modificare i parametri seguenti e quindi salvare il file.
- clusterName. Usare solo lettere minuscole e numeri.
- adminUserName (su un valore diverso da zero)
- adminPassword (su un valore diverso da zero)

Eseguire questo comando per creare il cluster di Service Fabric

az sf cluster create --location 'westus' --resource-group 'testlinux' --template-file sfdeploy.json --parameter-file sfdeploy.parameters.json --secret-identifier <certificate_url_from_step4>

Distribuire l'applicazione nel cluster

Prima di distribuire l'applicazione è necessario aggiungere il frammento di codice seguente al file Voting/VotingApplication/ApplicationManifest.xml. Il campo X509FindValue è l'identificazione personale restituita dal passaggio 4 della sezione Creare un cluster di Service Fabric in Azure. Questo frammento di codice è annidato sotto il campo ApplicationManifest (campo radice).
```
<Certificates>
      <SecretsCertificate X509FindType="FindByThumbprint" X509FindValue="[CERTIFICATE-THUMBPRINT]" />
</Certificates>
```
Per distribuire l'applicazione in questo cluster è necessario usare SFCTL per stabilire una connessione con il cluster. SFCTL richiede un file PEM con la chiave pubblica e quella privata per la connessione al cluster. Eseguire il comando seguente per generare un file PEM con la chiave pubblica e quella privata.
```
openssl pkcs12 -in <clustername>.<region>.cloudapp.azure.com.pfx -out sfctlconnection.pem -nodes -passin pass:<password>
```

Eseguire questo comando per connettersi al cluster.

sfctl cluster select --endpoint https://<clustername>.<region>.cloudapp.azure.com:19080 --pem sfctlconnection.pem --no-verify

Per distribuire l'applicazione, passare alla cartella Voting/Scripts ed eseguire lo script install.sh.
```
./install.sh
```
Per accedere a Service Fabric Explorer, aprire un browser a scelta e digitare https://testlinuxcluster.westus.cloudapp.azure.com:19080. Scegliere il certificato dall'archivio certificati che si intende usare per connettersi a questo endpoint. Se si usa un computer Linux, i certificati generati dallo script new-service-fabric-cluster-certificate.sh devono essere importati in Chrome per visualizzare Service Fabric Explorer. Se si usa un computer Mac è necessario installare il file PFX in Keychain. Si noterà che l'applicazione è stata installata nel cluster.
Per accedere all'applicazione, digitare https://testlinuxcluster.westus.cloudapp.azure.com:8080
Per disinstallare l'applicazione dal cluster, eseguire lo script uninstall.sh disponibile nella cartella Scripts
```
./uninstall.sh
```

Passaggi successivi

Questa esercitazione ha descritto come:

Creare un cluster Linux protetto in Azure
Creare le risorse necessarie per il monitoraggio con ELK

Passare all'esercitazione successiva:

Configurare monitoraggio e diagnostica
