Informazioni sul routing dell'hub virtuale

  • Articolo

Le funzionalità di routing in un hub virtuale vengono fornite da un router che gestisce tutto il routing tra i gateway usando BGP (Border Gateway Protocol). Un hub virtuale può contenere più gateway, ad esempio un gateway VPN da sito a sito, un gateway ExpressRoute, un gateway da punto a sito e Firewall di Azure. Questo router fornisce anche la connettività di transito tra le reti virtuali che si connettono a un hub virtuale e può supportare una velocità effettiva aggregata massima di 50 Gbps. Queste funzionalità di routing si applicano ai clienti della rete WAN virtuale Standard.

Per configurare il routing, vedere Come configurare il routing dell'hub virtuale.

Concetti relativi al routing

Le sezioni seguenti descrivono i concetti chiave nel routing dell'hub virtuale.

Tabella di route dell'hub

Una tabella di route dell'hub virtuale può contenere una o più route. Una route include il nome, un'etichetta, un tipo di destinazione, un elenco di prefissi di destinazione e le informazioni sull'hop successivo per un pacchetto da instradare. Un Connessione ion ha in genere una configurazione di routing che associa o propaga a una tabella di route.

Finalità e criteri di routing dell'hub

I criteri di routing e finalità di routing consentono di configurare l'hub rete WAN virtuale per inviare traffico privato e associato a Internet (da punto a sito, da sito a sito, ExpressRoute, appliance virtuali di rete all'interno dell'hub rete WAN virtuale e Rete virtuale) tramite un Firewall di Azure, appliance virtuale di rete del firewall di nuova generazione o soluzione software-as-a-service distribuita nell'hub rete WAN virtuale. Esistono due tipi di criteri di routing: traffico Internet e criteri di routing del traffico privato. Ogni hub rete WAN virtuale può avere al massimo un criterio di routing del traffico Internet e un criterio di routing del traffico privato, ognuno con una risorsa hop successivo.

Mentre il traffico privato include sia i prefissi di indirizzi di ramo che Rete virtuale, i criteri di routing li considerano come un'entità all'interno dei concetti relativi alla finalità di routing.

  • Criteri di routing del traffico Internet: quando un criterio di routing del traffico Internet è configurato in un hub rete WAN virtuale, tutte le succursali (VPN utente (VPN da punto a sito), VPN da sito a sito ed ExpressRoute) e le connessioni Rete virtuale a tale hub rete WAN virtuale inoltrano il traffico associato a Internet al Firewall di Azure resource o provider di sicurezza di terze parti specificato come parte dei criteri di routing.

  • Criteri di routing del traffico privato: quando un criterio di routing del traffico privato è configurato in un hub rete WAN virtuale, tutto il ramo e Rete virtuale traffico all'interno e all'esterno dell'hub rete WAN virtuale, incluso il traffico tra hub, verrà inoltrato al Firewall di Azure hop successivo risorsa specificata nei criteri di routing del traffico privato.

Per altre informazioni su come configurare finalità e criteri di routing, vedere il documento seguente.

Connessioni

Le connessioni sono risorse di Resource Manager con una configurazione di routing. I quattro tipi di connessioni sono:

  • Connessione VPN: Connessione un sito VPN a un gateway VPN dell'hub virtuale.
  • Connessione ExpressRoute: Connessione un circuito ExpressRoute a un gateway ExpressRoute dell'hub virtuale.
  • Connessione di configurazione da punto a sito: Connessione una configurazione VPN utente (da punto a sito) a un gateway VPN utente (da punto a sito) dell'hub virtuale.
  • Connessione di rete virtuale hub: Connessione le reti virtuali a un hub virtuale.

È possibile configurare la configurazione del routing per una connessione di rete virtuale durante l'installazione. Per impostazione predefinita, tutte le connessioni vengono associate e propagate alla tabella di route predefinita.

Associazione

Ogni connessione è associata a una tabella di route. L'associazione di una connessione a una tabella di route consente l'invio del traffico (da tale connessione) alla destinazione indicata come route nella tabella di route. La configurazione di routing della connessione mostra la tabella di route associata. Più connessioni possono essere associate alla stessa tabella di route. Tutte le connessioni VPN, ExpressRoute e VPN utente sono associate alla stessa tabella di route (predefinita).

Per impostazione predefinita, tutte le connessioni sono associate a una tabella di route predefinita in un hub virtuale. Ogni hub virtuale ha la propria tabella di route predefinita, che può essere modificata per aggiungere una o più route statiche. Le route aggiunte in modo statico hanno la precedenza sulle route apprese in modo dinamico per gli stessi prefissi.

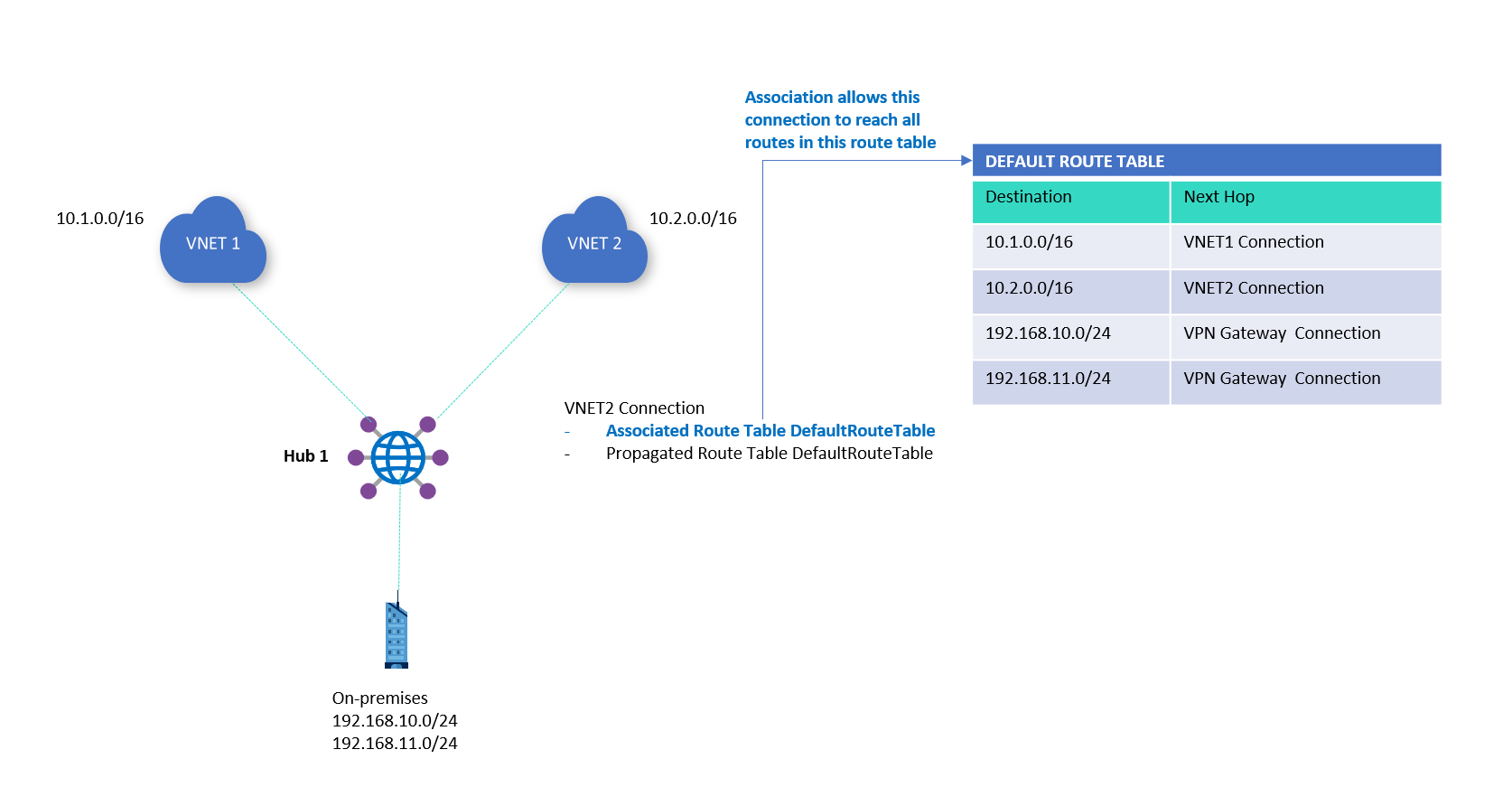

Diagram shows Association.

Propagazione

Le connessioni propagano in modo dinamico le route a una tabella di route. Con una connessione VPN, una connessione ExpressRoute o una connessione di configurazione da punto a sito, le route vengono propagate dall'hub virtuale al router locale usando BGP. Le route possono essere propagate a una o più tabelle di route.

Per ogni hub virtuale è disponibile anche una tabella di route None. La propagazione alla tabella di route Nessuno implica che non è necessario propagare alcuna route dalla connessione. Le connessioni VPN, ExpressRoute e VPN utente propagano le route allo stesso set di tabelle di route.

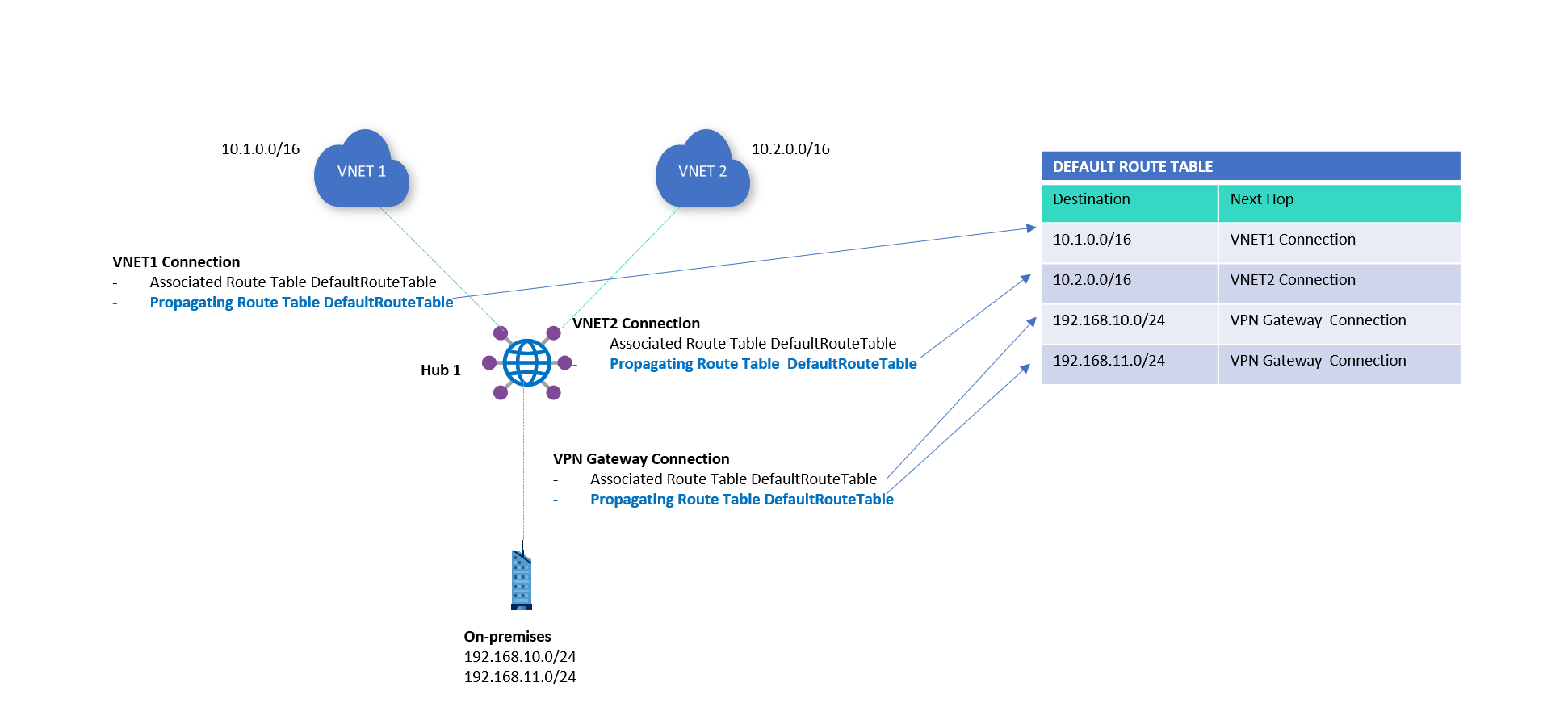

Diagram shows propagation.

Etichette

Le etichette sono un meccanismo per raggruppare in modo logico le tabelle di route. Ciò è particolarmente utile durante la propagazione delle route dalle connessioni a più tabelle di route. Ad esempio, la tabella di route predefinita ha un'etichetta predefinita denominata 'Default'. Quando gli utenti propagano le route di connessione all'etichetta "Predefinita", questa viene automaticamente applicata a tutte le tabelle di route predefinite in ogni hub nella rete WAN virtuale.

Configurazione di route statiche in una connessione di rete virtuale

La configurazione delle route statiche fornisce un meccanismo per gestire il traffico dall'hub tramite un ip hop successivo, che potrebbe essere di un'appliance virtuale di rete di cui è stato effettuato il provisioning in una rete virtuale spoke collegata a un hub virtuale. La route statica è costituita da un nome di route, da un elenco di prefissi di destinazione e dall'IP di un hop successivo.

Eliminazione di route statiche

Per eliminare una route statica, la route deve essere eliminata dalla tabella di route in cui è inserita. Per i passaggi, vedere Eliminare una route .

Tabelle di route per le route preesistenti

Le tabelle di route includono ora funzionalità per l'associazione e la propagazione. Una tabella di route preesistente è una tabella di route che non dispone di queste funzionalità. Se si dispone di route preesistenti nel routing dell'hub e si vogliono usare le nuove funzionalità, considerare le opzioni seguenti:

  • Utenti della rete WAN virtuale Standard con route preesistenti nell'hub virtuale:

    Se sono presenti route preesistenti nella sezione Routing per l'hub in portale di Azure, è necessario prima eliminarle e quindi tentare di creare nuove tabelle di route (disponibili nella sezione Tabelle di route per l'hub in portale di Azure).

  • Utenti della rete WAN virtuale Basic con route preesistenti nell'hub virtuale:

    Se sono presenti route preesistenti nella sezione Routing per l'hub in portale di Azure, è necessario prima eliminarle, quindi aggiornare il rete WAN virtuale Basic a Standard rete WAN virtuale. Vedere Aggiornare una rete WAN virtuale da Basic a Standard.

Reimpostazione dell'hub

La reimpostazione dell'hub virtuale è disponibile solo nel portale di Azure. La reimpostazione consente di portare tutte le risorse non riuscite, ad esempio tabelle di route, router hub o la risorsa hub virtuale stessa, allo stato di provisioning corretto. Valutare l'opportunità di reimpostare l'hub prima di contattare Microsoft per il supporto. Questa operazione non reimposta nessuno dei gateway in un hub virtuale.

Considerazioni aggiuntive

Quando si configura rete WAN virtuale routing, tenere presente quanto segue:

  • Tutte le connessioni di succursale (da punto a sito, da sito a sito ed ExpressRoute) devono essere associate alla tabella di route predefinita. In questo modo, tutti i rami apprenderanno gli stessi prefissi.
  • Tutte le connessioni di ramo devono propagare le route allo stesso set di tabelle di route. Ad esempio, se si decide che i rami devono essere propagati alla tabella di route predefinita, questa configurazione deve essere coerente in tutti i rami. Di conseguenza, tutte le connessioni associate alla tabella di route predefinita saranno in grado di raggiungere tutti i rami.
  • Quando si usa Firewall di Azure in più aree, tutte le reti virtuali spoke devono essere associate alla stessa tabella di route. Ad esempio, la presenza di un subset delle reti virtuali che passano attraverso il Firewall di Azure mentre altre reti virtuali ignorano il Firewall di Azure nello stesso hub virtuale non è possibile.
  • È possibile specificare più indirizzi IP hop successivi in una singola connessione Rete virtuale. Tuttavia, Rete virtuale Connessione ion non supporta l'indirizzo IP hop successivo "multiplo/univoco" nell'appliance virtuale di rete "stessa" in un Rete virtuale SPOKE "if" una delle route con indirizzo IP hop successivo è indicata come indirizzo IP pubblico o 0.0.0.0/0 (Internet)
  • Tutte le informazioni relative alla route 0.0.0.0/0 sono limitate alla tabella di route di un hub locale. Questa route non viene propagata tra hub.
  • È possibile usare rete WAN virtuale solo per programmare le route in uno spoke se il prefisso è più breve (meno specifico) del prefisso della rete virtuale. Ad esempio, nel diagramma precedente la VNET1 spoke ha il prefisso 10.1.0.0/16: in questo caso, rete WAN virtuale non sarebbe in grado di inserire una route corrispondente al prefisso della rete virtuale (10.1.0.0/16) o a una delle subnet (10.1.0.0/24, 10.1.1.0/24). In altre parole, rete WAN virtuale non può attirare il traffico tra due subnet che si trovano nella stessa rete virtuale.
  • Anche se è vero che 2 hub nella stessa rete WAN virtuale annunciano le route l'una all'altra (purché la propagazione sia abilitata per le stesse etichette), questo vale solo per il routing dinamico. Dopo aver definito una route statica, questo non è il caso.
