Come configurare mappe route (anteprima)

  • Articolo

Questo articolo illustra come creare o modificare una mappa di route in un hub di Azure rete WAN virtuale usando il portale di Azure. Per altre informazioni su rete WAN virtuale Mappe percorso, vedere Informazioni sulle mappe di route.

Importante

Le mappe di route sono attualmente in anteprima pubblica e vengono fornite senza un contratto di servizio. Non deve essere usato per i carichi di lavoro di produzione. Alcune funzionalità potrebbero non essere supportate, potrebbero avere funzioni limitate o potrebbero non essere disponibili in tutte le località di Azure. Vedere le condizioni per l'utilizzo supplementari per le anteprime di Microsoft Azure per termini legali aggiuntivi che si applicano a funzionalità di Azure in versione beta, in anteprima o in altro modo non ancora disponibili a livello generale.

Prerequisiti

Verificare di aver soddisfatto i criteri seguenti prima di iniziare la configurazione:

Creare una mappa di itinerario

I passaggi seguenti illustrano come configurare una mappa di itinerario.

  1. Nella portale di Azure passare alla risorsa rete WAN virtuale. Selezionare Hub per visualizzare l'elenco degli hub.

    Screenshot shows selecting the hub you want to configure.

  2. Selezionare l'hub da configurare per aprire la pagina Hub virtuale.

  3. Nella sezione Routing della pagina Hub virtuale selezionare Route-maps per aprire la pagina Route-maps. Nella pagina Mappe percorso selezionare + Aggiungi mappa percorso per creare una nuova mappa di itinerario.

    Screenshot shows Add Route-map selected.

  4. Nella pagina Crea mappa route specificare un nome per la mappa di itinerario.

  5. Selezionare quindi + Aggiungi mappa percorso per creare regole nella mappa di itinerario.

    Screenshot shows add route-map.

  6. Nella pagina Crea regola mappa route completare la configurazione necessaria.

    • Nome: specificare un nome per la regola della mappa di route.

    • Passaggio successivo: scegliere "Continua" se le route corrispondenti a questa regola devono essere elaborate dalle regole successive nella mappa di route. Altrimenti scegliere "Termina".

    • Condizioni di corrispondenza: ogni condizione di corrispondenza richiede una proprietà, un criterio e un valore. Possono essere presenti 0 o più condizioni di corrispondenza. Per aggiungere una nuova condizione di corrispondenza, selezionare la riga vuota nella tabella. Per eliminare una riga, selezionare elimina icona alla fine della riga. Per aggiungere più valori in Valore, usare la virgola (,) come delimitatore. Per un elenco delle condizioni di corrispondenza supportate, vedere Informazioni sulle mappe di route.

    • Azioni Azioni > sulle route di corrispondenza: scegliere "Drop" per negare le route corrispondenti o "Modifica" per consentire e modificare le route corrispondenti.

    • Azioni > - Ogni istruzione Action richiede una proprietà, un'azione e un valore. Possono essere presenti 0 o più istruzioni di modifica della route. Per aggiungere una nuova istruzione, selezionare la riga vuota nella tabella. Per eliminare una riga, selezionare elimina icona alla fine della riga. Per aggiungere più valori in Valore, usare la virgola (,) come delimitatore. Per un elenco di azioni supportate, vedere Informazioni sulle mappe di route.

      Screenshot shows Create Route-map rule page.

  7. Selezionare Aggiungi per completare la configurazione della regola. Facendo clic su "Aggiungi" la regola viene archiviata temporaneamente nel portale di Azure, ma non viene ancora salvata nella mappa di itinerario. Selezionare "Ok" nella finestra di dialogo Promemoria per confermare che la regola non è ancora stata salvata completamente e procedere al passaggio successivo.

  8. Ripetere i passaggi da 6 a 8 per aggiungere regole aggiuntive in base alle esigenze. Nella pagina Crea mappa route, dopo aver aggiunto tutte le regole, assicurarsi che l'ordine delle regole sia quello desiderato. Per modificare l'ordine, seguire le istruzioni riportate nello screenshot seguente. Selezionare quindi Salva per salvare tutte le regole nella mappa percorso.

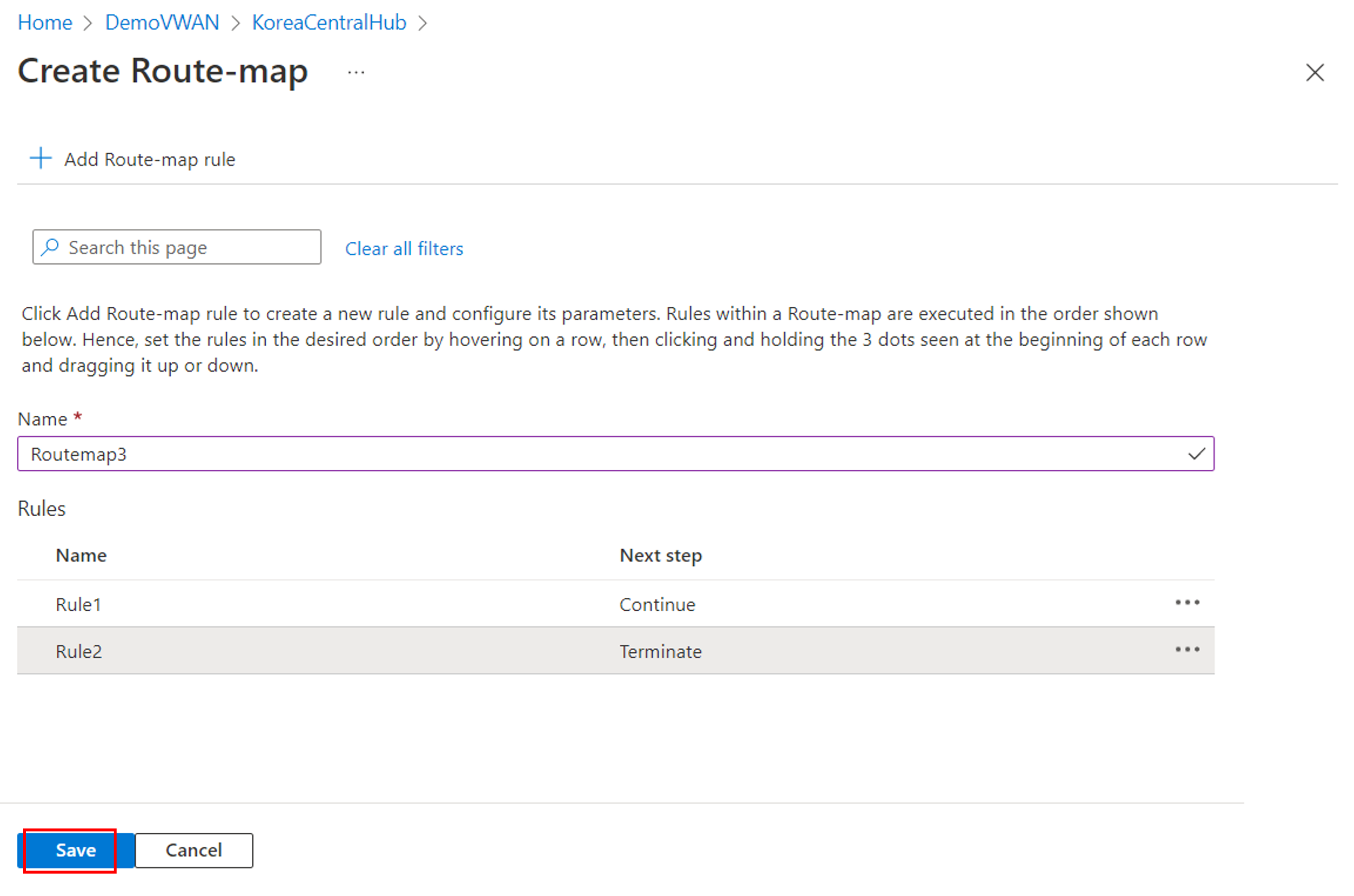

    Screenshot shows how to adjust the order of rules.

  9. Sono necessari alcuni minuti per salvare la mappa di itinerario e le regole della mappa percorso. Dopo il salvataggio, lo stato Provisioning mostra Operazione riuscita.

    Screenshot shows Provisioning state is Succeeded.

Applicare una mappa di route alle connessioni

Dopo aver salvato la mappa di route, è possibile applicare la mappa di route alle connessioni desiderate nell'hub virtuale.

  1. Nella pagina Mappe percorso selezionare Applica mappe percorso alle connessioni.

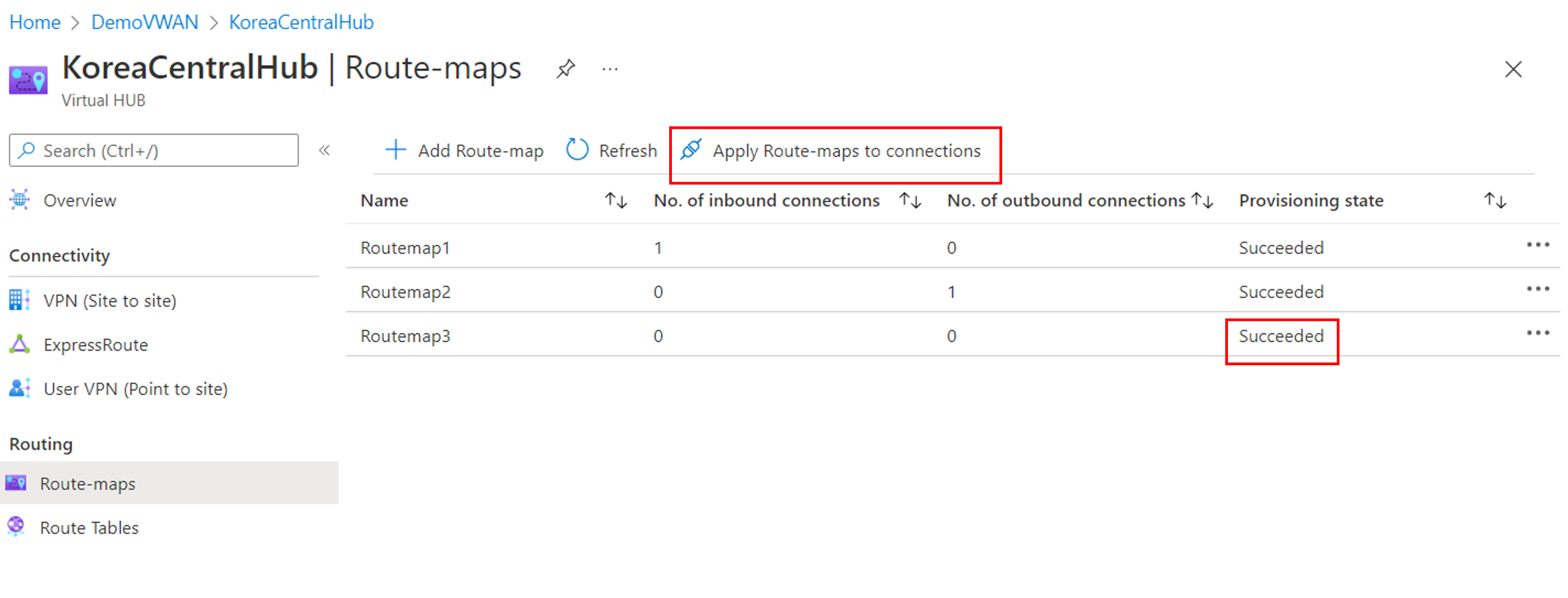

    Screenshot shows Apply Route-maps to connections.

  2. Nella pagina Applica mapping route alle connessioni configurare le impostazioni seguenti. Al termine della configurazione di queste impostazioni, selezionare Salva.

    Screenshot shows configuring and saving settings.

    • Selezionare la casella di riepilogo a discesa in Inbound Route-map (Mappa route in ingresso) e selezionare la mappa percorso da applicare nella direzione in ingresso.
    • Selezionare la casella di riepilogo a discesa in Mappa route in uscita e selezionare la mappa percorso da applicare nella direzione in uscita.
    • La tabella in basso elenca tutte le connessioni all'hub virtuale. Selezionare una o più connessioni a cui applicare le mappe di route.

  3. Verificare le modifiche aprendo Applica mappe route alle connessioni dalla pagina Mappe route.

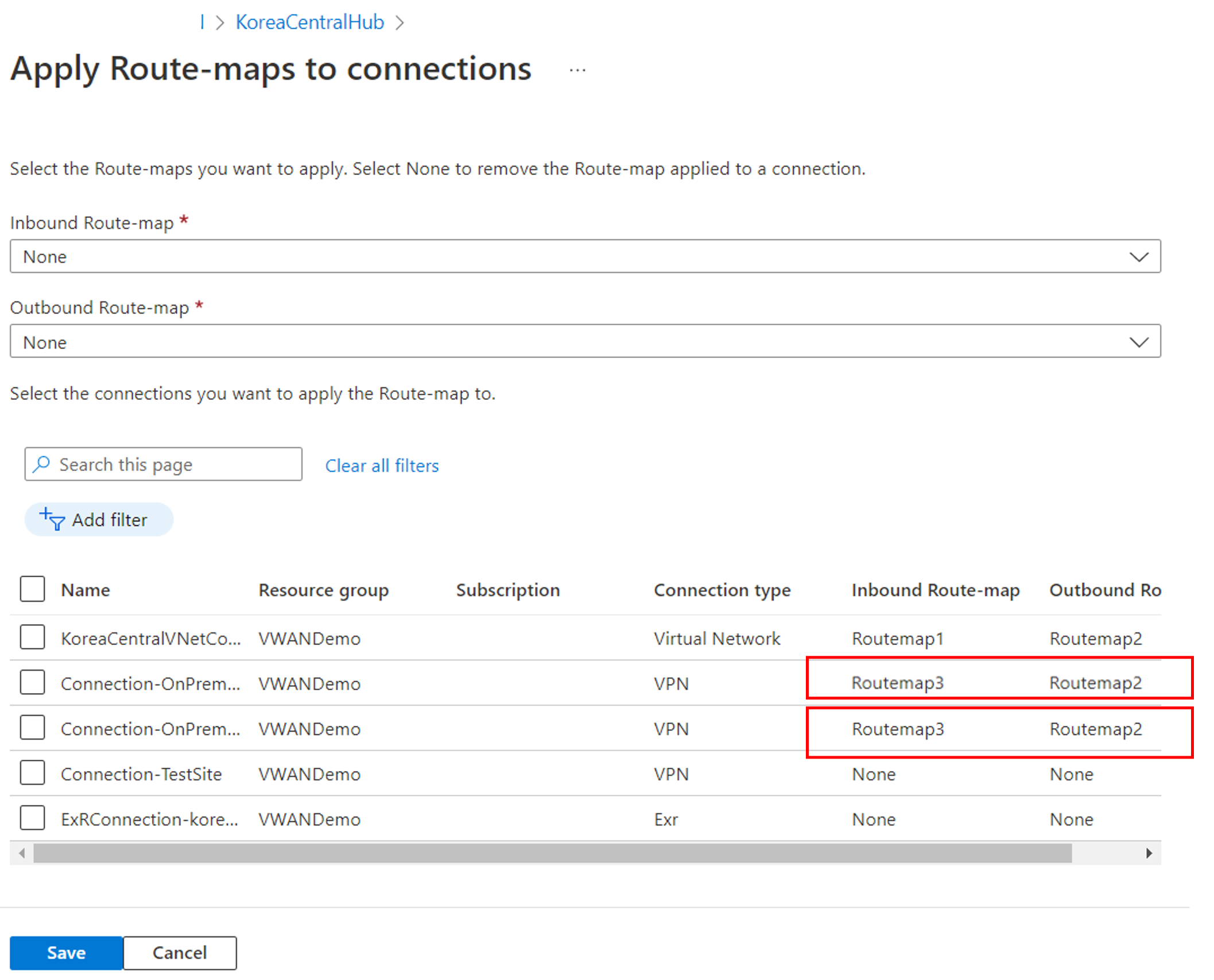

    Screenshot shows Apply Route-maps to connections page to verify changes.

Modificare o rimuovere le regole esistenti della mappa di itinerario o della mappa di itinerario

  1. Per modificare o rimuovere una mappa route esistente, passare alla pagina Mappe percorso.

  2. Sulla linea per la mappa di itinerario con cui si vuole lavorare, selezionare ... > Modifica o ... > Eliminare, rispettivamente.

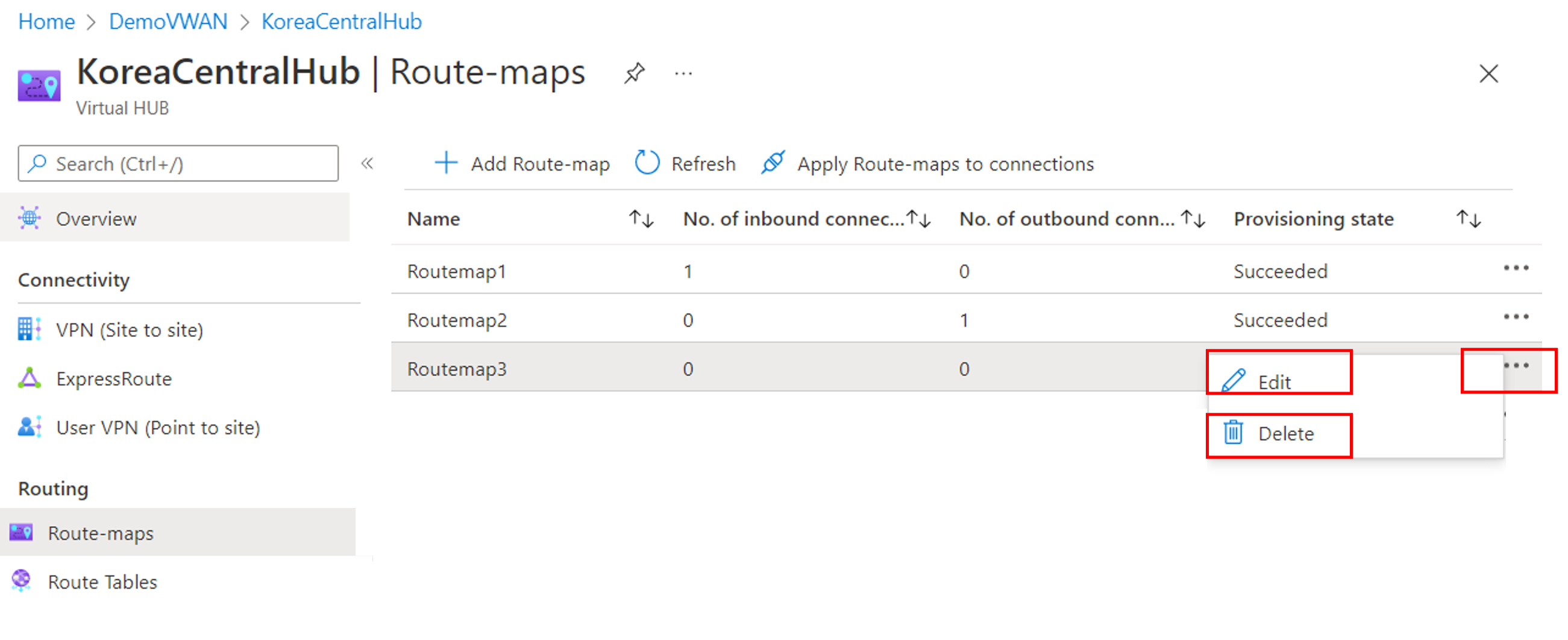

    Screenshot shows how to modify or remove a route map or rules.

Modificare o rimuovere una mappa di route da una connessione

Per modificare o rimuovere una regola di mappa route esistente, seguire questa procedura.

  1. Nella pagina Mappe percorso selezionare ... > Modifica.

  2. Nella pagina Modifica mappa percorso selezionare ... > Modificare per modificare la regola della mappa di route.

    Screenshot shows how to select Edit.

  3. Modificare la regola in base alle esigenze. Nella pagina Modifica regola mappa route selezionare Aggiungi e nella finestra di dialogo Promemoria selezionare Ok per archiviare temporaneamente le modifiche della regola e procedere con il passaggio successivo.

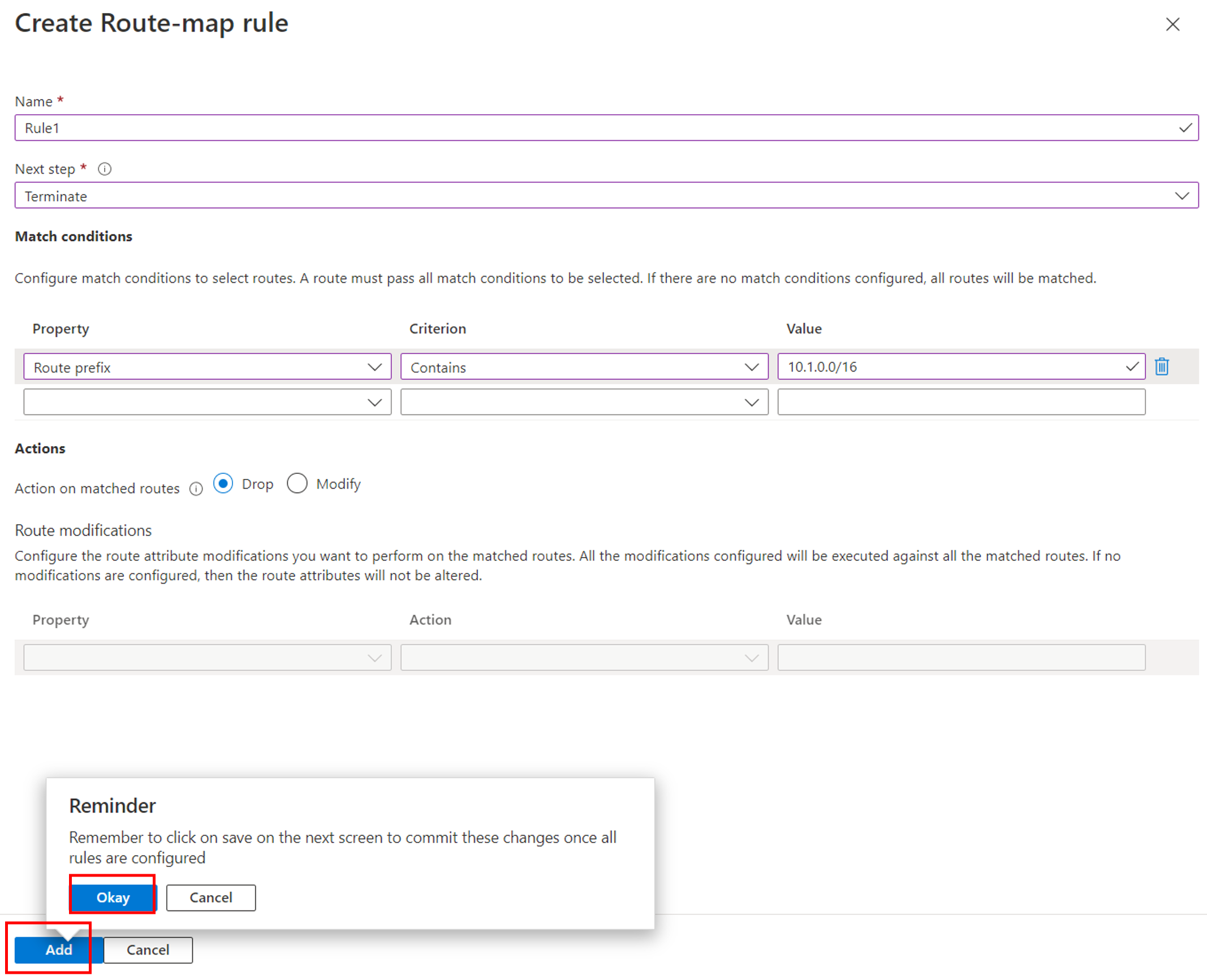

    Screenshot shows how to select Add and Okay.

  4. Nella pagina Modifica mappa percorso selezionare Salva.

    Screenshot shows how to select Save.

Risoluzione dei problemi

La sezione seguente descrive i problemi comuni riscontrati quando si configurano mappe di route nell'hub rete WAN virtuale.

La mappa percorso ha immesso lo stato di errore

Contattare l'alias di anteprima per risolvere i problemi: 'preview-route-maps@microsoft.com'

Le route di riepilogo non vengono visualizzate come previsto

  1. Rimuovere la mappa di route, quindi visualizzare le route correnti nella connessione. Verificare che le route siano le route che si prevede di visualizzare PRIMA che venga applicata una mappa di itinerario.

  2. Verificare che la condizione di corrispondenza sia impostata correttamente. La condizione di corrispondenza viene usata per selezionare le route da modificare.

    • Se si corrispondono tutte le route invece di quelle selezionate: tenere presente che, se viene creata una mappa di route senza una condizione di corrispondenza, tutte le route della connessione applicata verranno abbinate.
    • Se sono presenti condizioni di corrispondenza e non si selezionano ancora le route desiderate: controllare il criterio di corrispondenza per assicurarsi che sia impostato correttamente. Tenere presente che "equal" corrisponde al prefisso esatto e "contiene" corrisponde ai prefissi all'interno della route. (ad esempio, 10.2.30.0/24 verrebbe incluso in un oggetto contenente per 10.2.0.0/16)
    • Se si usano i criteri di corrispondenza "contains": verificare che la subnetting sia corretta.

  3. Verificare che l'azione sia impostata correttamente. Il riepilogo delle route richiede l'azione "Sostituisci".

  4. Assicurarsi che l'impostazione "Passaggio successivo" sia configurata correttamente. Se sono presenti più regole per le mappe di itinerario e non viene visualizzato l'output desiderato. Assicurarsi che l'ultima regola abbia l'impostazione "Passaggio successivo" sia impostata su "Terminate". In questo modo non vengono elaborate altre regole.

  5. Dopo aver apportato modifiche, applicare la mappa di route alla connessione. Usare quindi il dashboard delle mappe di route per verificare che le modifiche avessero l'effetto desiderato.

AS-PATH non viene visualizzato come previsto

  1. Se si riepiloga un set di route, tenere presente che il router hub rimuove gli attributi AS-PATH da tali route. È possibile aggiungere di nuovo AS-PATH nella sezione dell'azione.

  2. Rimuovere la mappa di route, quindi visualizzare le route correnti nella connessione. Verificare che le route correnti siano le route previste prima dell'applicazione di una mappa di itinerario.

  3. Verificare che la condizione di corrispondenza sia impostata correttamente. La condizione di corrispondenza viene usata per selezionare le route da modificare.

    • Se si corrispondono a tutte le route, anziché solo quelle selezionate: tenere presente che, se viene creata una mappa di route senza condizioni di corrispondenza, tutte le route della connessione applicata verranno confrontate.
    • Se sono presenti condizioni di corrispondenza e non si selezionano ancora le route desiderate: controllare il criterio di corrispondenza per assicurarsi che sia impostato correttamente. Tenere presente che "equal" corrisponde al prefisso esatto e contiene corrispondenze ai prefissi all'interno della route. (ad esempio, 10.2.30.0/24 verrebbe incluso in un "contains" per 10.2.0.0/16)
    • Se si usano i criteri di corrispondenza "contains": verificare che la subnetting sia corretta.

  4. Verificare che l'azione sia impostata correttamente. Assicurarsi che l'impostazione replace o prepend sia impostata come desiderato.

  5. Quando si aggiungono asn a AS-PATH, verificare di non usare un ASN riservato da Azure.

  6. Assicurarsi che l'impostazione "Passaggio successivo" sia configurata correttamente. Se sono presenti più regole per le mappe di itinerario e non viene visualizzato l'output desiderato. Assicurarsi che l'ultima regola abbia l'impostazione "Passaggio successivo" sia impostata su "Terminate". In questo modo non vengono elaborate altre regole.

  7. Dopo aver apportato modifiche, applicare la mappa di route alla connessione. Usare quindi il dashboard delle mappe di route per verificare che le modifiche avessero l'effetto desiderato.
