Ancorare una guida in Dynamics 365 Guides utilizzando le ancore oggetti
Le ancore oggetti utilizzano il rilevamento e l'elaborazione su HoloLens 2 per riconoscere un oggetto fisico e associarlo a un gemello digitale in Guides. Questa funzionalità supporta solo oggetti statici di grandi dimensioni. Consulta le Procedure consigliate per la scelta di un oggetto di destinazione.
Processo generale per la creazione di un'ancora oggetto
Per utilizzare le ancore oggetti, gli autori devono completare i passaggi seguenti:
Identificare un oggetto appropriato nel mondo fisico da ancorare alla guida.
Importare e convertire un gemello digitale dell'oggetto attraverso l'app basata su modello Guides.
Scegliere Ancora oggetto come metodo di ancoraggio per la guida e assegnare l'ancora oggetto risultante alla guida attraverso l'app per PC Guides.
Limitazioni
Le ancore oggetti per Dynamics 365 Guides presentano le limitazioni seguenti:
L'area Government Community Cloud (GCC) non è supportata.
Se si passa da un'ancora oggetto a un'altra ancora utilizzando Cambia metodo di ancoraggio, le informazioni sulla posizione salvate per gli ologrammi non vengono migrate. È consigliabile che gli autori controllino i posizionamenti degli ologrammi.
Gli oggetti in movimento o non fissi possono determinare un calo di precisione.
Prerequisiti
Una licenza Dynamics 365 Guides attiva (di valutazione o a pagamento)
Soluzione Dynamics 365 Guides versione 900.0.0.1 (17 ottobre 2023) o successive
App Dynamics 365 Guides HoloLens versione 900.2130.7001.0 (17 ottobre 2023) o successive
Un oggetto 3D digitale del tuo oggetto di destinazione. Puoi iniziare con qualsiasi oggetto 3D, oppure puoi acquisire l'oggetto utilizzando applicazioni di scansione di terze parti.
Nota
Il tuo utilizzo di applicazioni di terze parti è soggetto alle condizioni vigenti tra te e le terze parti. Microsoft Corporation non è associata, né è partner e non promuove né sponsorizza alcun prodotto di terze parti. Microsoft non è responsabile e declina espressamente ogni responsabilità per danni di qualsiasi tipo derivanti dall'uso di prodotti di terze parti.
Scegliere il tipo di ancoraggio nella procedura guidata di ancoraggio
Puoi accedere alla procedura guidata Ancora dalla pagina Struttura nell'app per PC. La pagina Struttura viene visualizzata automaticamente dopo aver creato o aperto una guida.

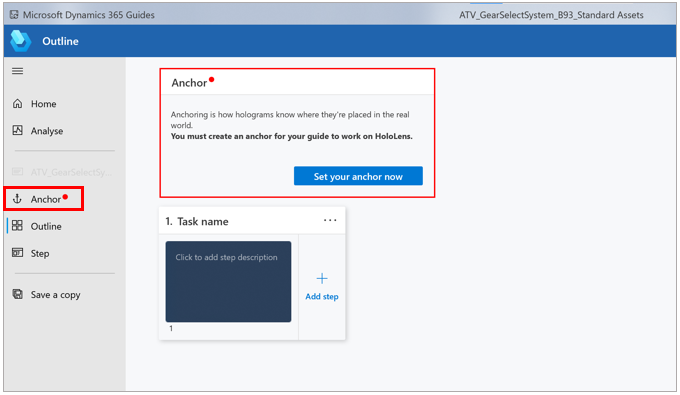

Nella pagina Struttura seleziona Imposta ora l'ancora.
Nella pagina Scegli un metodo di ancoraggio, in Ancora oggetto scegli Seleziona.
Nota
Se vedi il pulsante Prova anteprima invece del pulsante Seleziona, verifica di aver effettuato l'aggiornamento della soluzione Dynamics 365 Guides alla versione 900.0.0.1 e dell'app per PC Dynamics 365 Guides alla versione 900.2130.7001.0; altrimenti contatta il tuo amministratore. Tutte le aree diverse dai tenant dell'area Government Community Cloud (GCC) hanno accesso alle ancore oggetti.

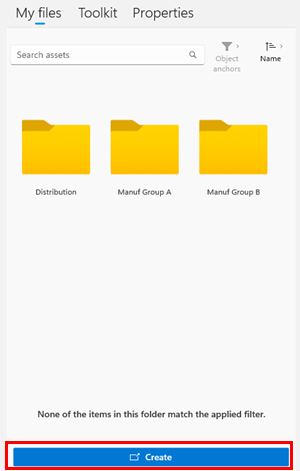

Per aggiungere il tuo oggetto 3D come ancora oggetto, nella scheda I miei file seleziona Crea.
Si apre l'app basata su modello Guides nel Web browser.
Nota
Se ti vengono richieste le credenziali, accedi con le credenziali per il tuo ambiente. È necessario disporre di un ruolo di autore o amministratore con autorizzazioni appropriate per accedere all'app basata su modello. Gli utenti con il ruolo Autore limitato potrebbero non essere in grado di accedere all'app basata su modello.
Convertire il file nell'app basata su modello Guides

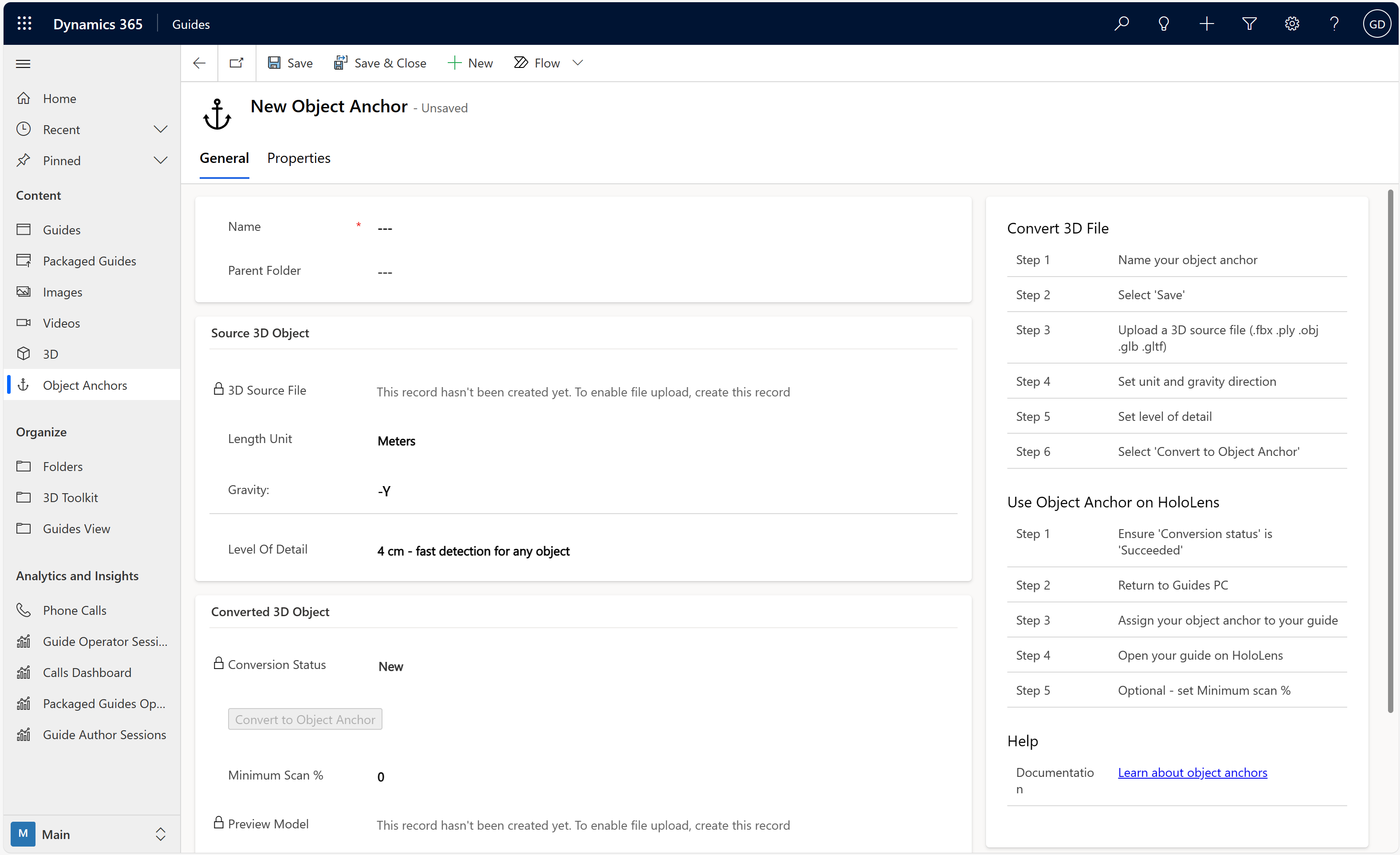

Utilizza le istruzioni sul lato destro dello schermo nell'app basata su modello Guides per selezionare e convertire il tuo file 3D. Sono supportati i tipi di file con le estensioni seguenti: .obj, .fbx, .glb, .gltf e .ply. La dimensione massima del file è di 128 MB.
Nel campo Nome, inserisci un nome per l'ancora oggetto, quindi seleziona la Cartella padre in cui posizionare l'ancora che crei.
Seleziona Salva nella parte superiore della schermata.
Importante
Il pulsante Scegli file nel passaggio successivo non viene visualizzato finché non si seleziona Salva.
In Oggetto 3D di origine:
Seleziona Scegli file, quindi passa all'oggetto 3D e caricalo.

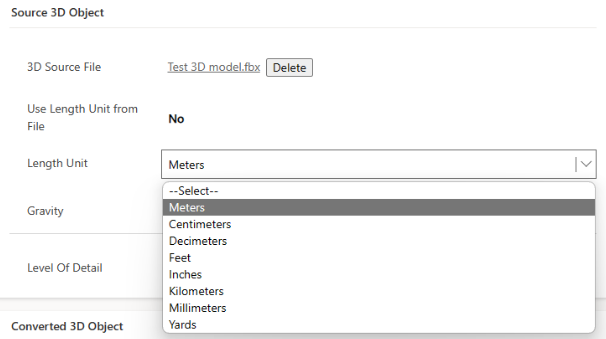

Seleziona il tipo di misura per il campo Unità di lunghezza che corrisponde all'unità utilizzata per creare l'oggetto 3D nel file di origine.
Suggerimento
Se il tuo file di caricamento è di tipo .fbx, puoi fare in modo che Guides determini automaticamente l'unità di lunghezza. Seleziona Sì per Usa unità di lunghezza dal file.
Scegli la direzione di gravità che punta verso il basso sull'asse verticale utilizzato per creare l'oggetto 3D. Questa direzione fa in modo che l'ancora oggetto venga convertita in posizione verticale rispetto al pavimento. Il valore predefinito per il campo Gravità è -Y.
Seleziona una dimensione per il campo Livello di dettaglio. Decidi tra un rilevamento più rapido e una posizione di ancoraggio più precisa.
4 cm: determina un'ancora oggetto che HoloLens rileva più velocemente ma con minore precisione. Potrebbe sembrare che gli ologrammi posizionati sulla superficie dell'oggetto si spostino di 2-3 cm tra una sessione e l'altra.
2 cm: determina una migliore precisione. Può essere utile solo per gli oggetti più piccoli, poiché richiede un lavoro di elaborazione maggiore su HoloLens.
È buona norma che la precisione degli ologrammi posizionati sulla superficie dell'oggetto sia circa la metà del livello di dettaglio scelto.
In Oggetto 3D convertito seleziona Converti in ancora oggetto per avviare il processo di conversione.
Il campo Stato di conversione mostra lo stato. Puoi anche selezionare Aggiorna per aggiornare lo stato della pagina. Durante la conversione, puoi creare altre ancore oggetti o tornare all'app per PC per modificare la tua guida.
Al termine della conversione, il campo Stato di conversione viene impostato su "Completato".
Torna alla procedura guidata Ancora nell'app per PC per assegnare l'ancora oggetto alla guida. In alternativa, assegna una miniatura all'ancora oggetto.
Assegnare una miniatura all'ancora oggetto (opzionale)
Per identificare facilmente l'ancora oggetto in I miei file nell'app per PC, puoi assegnarle una miniatura nell'app basata su modello. Se non assegni una miniatura, verrà utilizzata una miniatura predefinita dell'ancora oggetto.

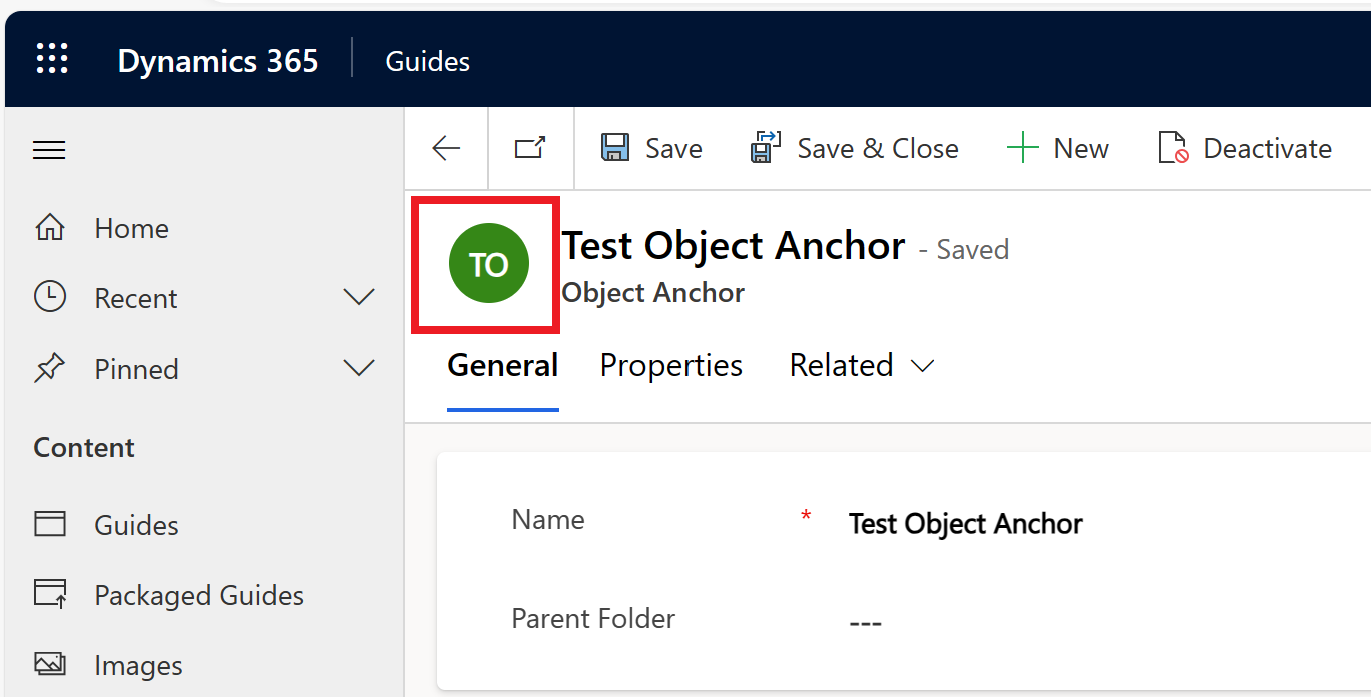

Seleziona il cerchio accanto al nome dell'ancora oggetto.
Nella finestra di dialogo Scegli immagine seleziona Carica immagine, quindi seleziona l'immagine per la miniatura.
L'immagine di anteprima cambia al termine del caricamento dell'immagine.
Seleziona Modifica per confermare la nuova immagine.
Assegnare l'ancora dell'oggetto a una guida nella procedura guidata di ancoraggio
Nella procedura guidata Ancora dell'app per PC, seleziona Avanti e poi Indietro per aggiornare la scheda I miei file. Dovresti vedere l'ancora oggetto.
Suggerimento
Il filtro viene automaticamente impostato su Ancoraggi di oggetti.

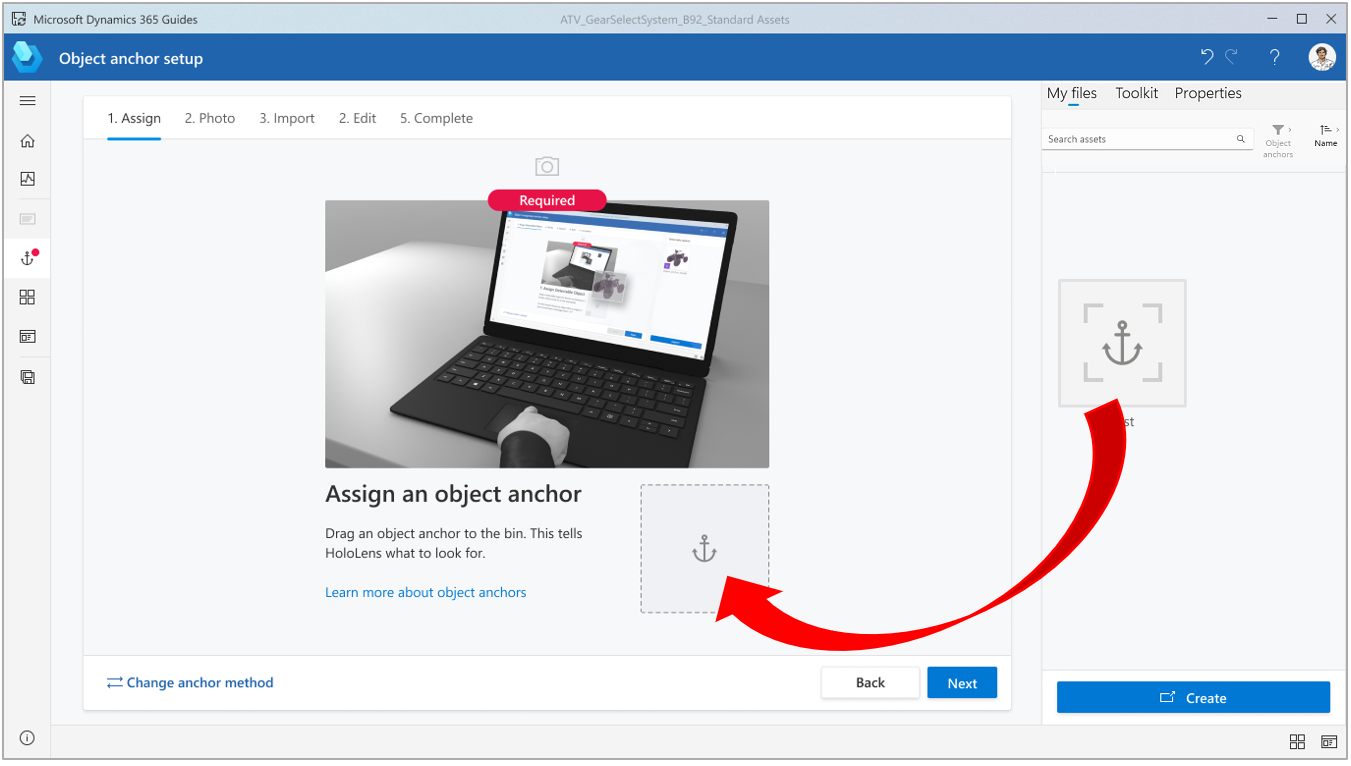

Trascina l'ancoraggio dell'oggetto sull'icona Ancora nell'area Assegna un'ancora all'oggetto per assegnarla alla guida, quindi seleziona Avanti.
Suggerimento
Per visualizzare l'anteprima dell'ancoraggio dell'oggetto, nella procedura guidata di ancoraggio, seleziona la miniatura dell'ancoraggio dell'oggetto per aprire la scheda Proprietà. Puoi anche visualizzare l'ancoraggio dell'oggetto nell'app basata su modello Guides.
I tre passaggi successivi della procedura guidata di ancoraggio sono facoltativi:
Scatta una foto dell'oggetto di destinazione, quindi seleziona Avanti.
Importa la foto della posizione dell'oggetto di destinazione, quindi seleziona Avanti.
Aggiungi le istruzioni personalizzate necessarie per aiutare l'operatore a trovare l'oggetto di destinazione, quindi seleziona Fatto.
Rilevare l'ancoraggio dell'oggetto nell'app HoloLens
Apri la guida nell'app HoloLens.
Individua l'oggetto di destinazione nel tuo ambiente fisico.
Seleziona Inizia scansione.

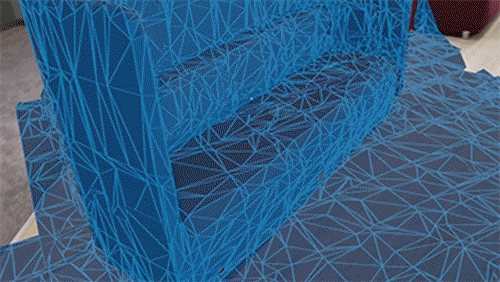

Spostati intorno all'oggetto per scansionarlo. HoloLens riconosce automaticamente l'oggetto in base all'ancoraggio dell'oggetto.
Continua a muoverti intorno all'oggetto, se richiesto.
Quando la scansione ha esito positivo, l'oggetto diventa di colore verde.
A questo punto, la guida dovrebbe essere correttamente ancorata all'ancora oggetto.
Migliorare la precisione del rilevamento regolando la percentuale di scansione minima
Se desideri migliorare la precisione della posizione dell'ancora, aggiungi istruzioni testuali e un'immagine alla scheda passaggio dell'ancora nell'app per PC per incoraggiare gli operatori a scansionare bene l'oggetto da tutti i lati. Una scansione più dettagliata dell'oggetto con HoloLens consente a Guides di posizionare l'ancora oggetto in modo più accurato sull'oggetto reale.
È possibile costringere gli operatori a eseguire scansioni più dettagliate impostando un valore di % scansione minima più alto utilizzando l'app basata su modello Guides. Questo campo consente di ignorare la percentuale di scansione minima incorporata dell'ancora richiesta.

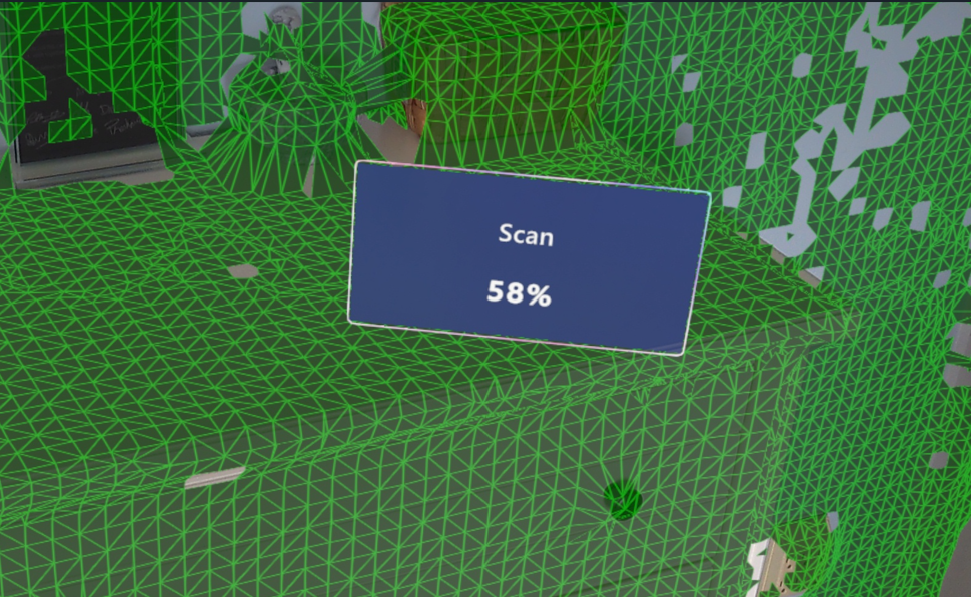

Utilizza Guides su HoloLens per eseguire più scansioni pratiche dell'oggetto. Quando la mesh di rilevamento dell'oggetto cambia da blu a verde, ha raggiunto il valore precalcolato di % scansione minima.
Continua a scansionare l'oggetto finché non viene scansionato con la stessa precisione con cui vorresti che gli operatori lo scansionassero.
Prendi nota della % di scansione raggiunta per ogni scansione pratica e decidi un numero minimo ragionevole.
Nell'app basata su modello, in Oggetto 3D convertito inserisci il nuovo valore per % scansione minima e seleziona Salva.
Utilizza Guides su HoloLens ed esegui una scansione di prova per assicurarti del corretto funzionamento. La percentuale minima dovrebbe essere sufficientemente alta da richiedere agli operatori di scansionare più in dettaglio l'oggetto, ma non troppo alta da richiedere troppo tempo o troppo lavoro per il completamento.
Suggerimento
Guides sovrascrive solo i valori per aumentare la percentuale di scansione minima. Precalcola un valore di percentuale di scansione minima assoluto per ciascuna ancora oggetto. Durante la scansione su HoloLens, Guides ignora qualsiasi valore di percentuale di scansione minima impostato che è inferiore al valore precalcolato.
Chiedere agli operatori di eseguire la scansione del modello da più angolazioni migliora la precisione della posizione dell'ancora oggetto, che a sua volta migliora la precisione del punto in cui gli ologrammi vengono mostrati a ciascun operatore.
