Vincoli di precedenza

Si applica a: SQL Server SSIS Integration Runtime in Azure Data Factory

I vincoli di precedenza collegano eseguibili, contenitori e attività di pacchetti in modo da formare un flusso di controllo e specificano le condizioni che determinano se tali eseguibili devono essere eseguiti. Un eseguibile può essere costituito da un gestore di evento o da un contenitore Ciclo For, Ciclo Foreach o Sequenza. Anche nei gestori di eventi vengono utilizzati vincoli di precedenza per collegare gli eseguibili in modo da formare un flusso di controllo.

Un vincolo di precedenza collega due eseguibili: l'eseguibile con precedenza e l'eseguibile soggetto al vincolo. L'eseguibile con precedenza viene eseguito prima dell'eseguibile soggetto al vincolo e il risultato della sua esecuzione può determinare se l'eseguibile soggetto al vincolo verrà eseguito o meno. Nella figura seguente vengono illustrati due eseguibili collegati da vincoli di precedenza.

Eseguibili collegati con un vincolo di precedenza

In un flusso di controllo lineare, ovvero senza diramazioni, la sequenza di esecuzione delle attività è regolata unicamente dai vincoli di precedenza. In un flusso di controllo con diramazioni l'ordine di esecuzione delle attività e dei contenitori situati immediatamente dopo una diramazione è determinato dal motore di runtime di Integration Services. Il motore di run-time determina anche l'ordine di esecuzione dei flussi di lavoro non connessi in un flusso di controllo.

L'architettura a contenitori annidati di Integration Services consente a tutti i contenitori, ad eccezione del contenitore Host attività che incapsula una sola attività, di includere altri contenitori, ognuno con un proprio flusso di controllo. I contenitori Ciclo For, Ciclo Foreach e Sequenza possono includere più attività e altri contenitori, che a loro volta possono includere più attività e contenitori. Un pacchetto con un'attività Script e un contenitore Sequenza può ad esempio includere un vincolo di precedenza che collega l'attività Script e il contenitore Sequenza. Il contenitore Sequenza include tre attività Script e i relativi vincoli di precedenza collegano le tre attività Script in modo da formare un flusso di controllo. Nella figura seguente vengono illustrati i vincoli di precedenza utilizzati in un pacchetto con due livelli di nidificazione.

Vincoli di precedenza in un pacchetto

Poiché il pacchetto è al livello superiore della gerarchia dei contenitori di SSIS, non è possibile collegare più pacchetti tramite vincoli di precedenza. È tuttavia possibile aggiungere un'attività Esegui pacchetto a un pacchetto e in tal modo collegare indirettamente un altro pacchetto al flusso di controllo.

Per configurare i vincoli di precedenza, procedere nel modo seguente:

  • Specificare un'operazione di valutazione. Il vincolo di precedenza utilizza un valore di vincolo, un'espressione o entrambi o per determinare se l'eseguibile deve essere eseguito o meno.

  • Se il vincolo di precedenza utilizza il risultato di un'esecuzione, sarà possibile specificare se l'esecuzione deve avere esito positivo, negativo o essere semplicemente completata.

  • Se il vincolo di precedenza utilizza il risultato di una valutazione, sarà possibile specificare un'espressione che restituisce un valore booleano.

  • Specificare se il vincolo di precedenza deve essere valutato singolarmente o insieme ad altri vincoli applicati all'eseguibile soggetto al vincolo.

Operazioni di valutazione

Integration Services offre le operazioni di valutazione seguenti:

  • Un vincolo che utilizza solo il risultato dell'esecuzione dell'eseguibile con precedenza per determinare se l'eseguibile soggetto al vincolo deve essere eseguito o meno. Il risultato dell'esecuzione dell'eseguibile con precedenza indica se l'esecuzione ha avuto esito positivo, negativo o semplicemente se è stata completata. Si tratta dell'operazione predefinita.

  • Un'espressione che viene valutata per determinare se l'eseguibile soggetto al vincolo deve essere eseguito o meno. Se l'espressione restituisce True, l'eseguibile soggetto al vincolo verrà eseguito.

  • Un'espressione e un vincolo che combinano i requisiti del risultato dell'esecuzione dell'eseguibile con precedenza e del risultato restituito dalla valutazione dell'espressione.

  • Un'espressione o un vincolo che utilizza il risultato dell'esecuzione dell'eseguibile con precedenza o il risultato restituito dalla valutazione dell'espressione.

In Progettazione SSIS vengono usati i colori per identificare il tipo di vincolo di precedenza. Il vincolo Success è verde, il vincolo Failure è rosso e il vincolo Completion è blu. In Progettazione SSIS per visualizzare le etichette di testo che indicano il tipo di vincolo, è necessario configurare le funzionalità di accessibilità di Progettazione SSIS.

L'espressione deve essere un'espressione SSIS valida e in essa possono essere incluse funzioni, operatori, nonché variabili personalizzate e di sistema. Per altre informazioni, vedere Espressioni di Integration Services (SSIS) e Variabili di Integration Services (SSIS).

Risultati di esecuzione

I vincoli di precedenza possono utilizzare i risultati di esecuzione seguenti, singolarmente o in combinazione con un'espressione.

  • Il vincolo Completion richiede solo che l'eseguibile con precedenza abbia completato l'esecuzione, indipendentemente dall'esito, affinché l'eseguibile soggetto al vincolo venga eseguito.

  • Il vincolo Success richiede che l'eseguibile con precedenza abbia completato correttamente l'esecuzione, affinché l'eseguibile soggetto al vincolo venga eseguito.

  • Il vincolo Failure richiede che l'eseguibile con precedenza non abbia completato correttamente l'esecuzione, affinché l'eseguibile soggetto al vincolo venga eseguito.

Nota

È possibile raggruppare in una condizione con AND logico solo vincoli di precedenza appartenenti alla stessa raccolta. Non è ad esempio possibile combinare i vincoli di precedenza utilizzati in due contenitori Ciclo Foreach diversi.

Impostare le proprietà di un vincolo di precedenza tramite Editor vincoli di precedenza

  1. In SQL Server Data Tools (SSDT) aprire il progetto di Integration Services che contiene il pacchetto desiderato.

  2. In Esplora soluzioni fare doppio clic sul pacchetto per aprirlo.

  3. Fare clic sulla scheda Flusso di controllo .

  4. Fare doppio clic sul vincolo di precedenza.

    Verrà aperta la finestra di dialogo Editor vincoli di precedenza .

  5. Nell'elenco a discesa Operazione valutazione selezionare un'operazione di valutazione.

  6. Nell'elenco a discesa Valore selezionare il risultato dell'esecuzione dell'eseguibile con precedenza.

  7. Se l'operazione di valutazione usa un'espressione, digitare l'espressione nella casella Espressione e fare clic su Test per valutarla.

    Nota

    Per i nomi delle variabili viene fatta distinzione tra maiuscole e minuscole.

  8. Se all'eseguibile soggetto al vincolo sono connessi più contenitori o attività, selezionare AND logico per specificare che il risultato di esecuzione di tutti gli eseguibili con precedenza deve essere true. Selezionare OR logico per specificare che è sufficiente che un solo risultato di esecuzione restituisca true.

  9. Scegliere OK per chiudere la finestra Editor vincoli di precedenza.

  10. Per salvare il pacchetto aggiornato, scegliere Salva elementi selezionati dal menu File .

Editor vincoli di precedenza

Utilizzare la finestra di dialogo Editor vincoli di precedenza per configurare i vincoli di precedenza.

Opzioni

Operazione di valutazione
Consente di specificare l'operazione di valutazione utilizzata dal vincolo di precedenza. Le operazioni sono Vincolo, Espressione, Espressione e vincoloe Espressione o vincolo.

valore
Consente di specificare il valore di vincolo, ovvero Operazione completata, Erroreoppure Completamento.

Nota

La riga del vincolo di precedenza è di colore verde in caso di Esito positivo, evidenziata per Esito negativoe blu per Completamento.

Expression
Se si usano le operazioni Espressione, Espressione e vincoloo Espressione o vincolo, digitare un'espressione o avviare Generatore di espressioni per creare l'espressione. L'espressione deve restituire un valore booleano.

  Test
Consente di convalidare l'espressione.

AND logico
Selezionare questa opzione per specificare che devono essere valutati contemporaneamente più vincoli di precedenza nello stesso file eseguibile. Tutti i vincoli devono restituire True.

Nota

Questo tipo di vincolo di precedenza viene visualizzato come riga di colore verde, evidenziata o blu continua.

OR logico
Selezionare questa opzione per specificare che devono essere valutati contemporaneamente più vincoli di precedenza nello stesso file eseguibile. Almeno un vincolo deve restituire True.

Nota

Questo tipo di vincolo di precedenza viene visualizzato come riga di colore verde, evidenziata o blu tratteggiata.

Impostare le proprietà di un vincolo di precedenza nella finestra Proprietà

  1. In SQL Server Data Tools (SSDT) aprire il progetto di Integration Services che contiene il pacchetto che si vuole modificare.

  2. In Esplora soluzioni fare doppio clic sul pacchetto per aprirlo.

  3. Fare clic sulla scheda Flusso di controllo. Nell'area di progettazione della scheda Flusso di controllo fare clic con il pulsante destro del mouse sul vincolo di precedenza e quindi fare clic su Proprietà. Nella finestra Proprietà modificare i valori delle proprietà.

  4. Nella finestra Proprietà impostare le proprietà di lettura/scrittura seguenti dei vincoli di precedenza:

    Proprietà di lettura/scrittura Azione di configurazione
    Descrizione Fornisci una descrizione.
    EvalOp Selezionare un'operazione di valutazione. In caso di selezione dell'operazione Expression, ExpressionAndConstanto ExpressionOrConstant , è possibile specificare un'espressione.
    Espressione Se l'operazione di valutazione include un'espressione, specificare l'espressione. L'espressione deve restituire un valore booleano. Per altre informazioni sul linguaggio delle espressioni, vedere Espressioni di Integration Services (SSIS).
    LogicalAnd Impostare LogicalAnd in modo da specificare se il vincolo di precedenza viene valutato insieme ad altri vincoli di precedenza, quando più eseguibili precedono e sono collegati all'eseguibile soggetto al vincolo
    Nome Aggiornare il nome del vincolo di precedenza.
    ShowAnnotation Specificare il tipo di annotazione da utilizzare. Selezionare Never per disabilitare le annotazioni, AsNeeded per attivare le annotazioni su richiesta, ConstraintName per aggiungere automaticamente annotazioni usando il valore della proprietà Name, ConstraintDescription per aggiungere automaticamente annotazioni usando il valore della proprietà Description e ConstraintOptions per aggiungere automaticamente annotazioni usando i valori delle proprietà Value ed Expression.
    Valore Se l'operazione di valutazione specificata nella proprietà EvalOP include un vincolo, selezionare il risultato dell'esecuzione dell'eseguibile vincolante.
  5. Chiudere la finestra Proprietà.

  6. Per salvare il pacchetto aggiornato, scegliere Salva elementi selezionati dal menu File .

Impostare il valore di un vincolo di precedenza tramite il menu di scelta rapida

  1. In SQL Server Data Tools (SSDT) aprire il progetto di Integration Services che contiene il pacchetto desiderato.

  2. In Esplora soluzioni fare doppio clic sul pacchetto per aprirlo.

  3. Fare clic sulla scheda Flusso di controllo .

  4. Nell'area di progettazione della scheda Flusso di controllo fare clic con il pulsante destro del mouse sul vincolo di precedenza e scegliere Success, Failureo Completion.

  5. Per salvare il pacchetto aggiornato scegliere Salva elementi selezionati dal menu File .

Aggiunta di espressioni ai vincoli di precedenza

In un vincolo di precedenza è possibile utilizzare un'espressione per definire il vincolo tra due eseguibili: l'eseguibile con precedenza e l'eseguibile soggetto al vincolo. Gli eseguibili possono essere attività o contenitori. L'espressione può essere utilizzata da sola o in combinazione con il risultato dell'esecuzione dell'eseguibile con precedenza. Il risultato dell'esecuzione di un eseguibile può essere Success o Failure. Quando si configura il risultato dell'esecuzione di un vincolo di precedenza è possibile impostare il risultato dell'esecuzione su Esito positivo, Erroreo Completamento. Esito positivo richiede che l'esecuzione dell'eseguibile con precedenza venga completata correttamente, Errore richiede che l'esecuzione dell'eseguibile con precedenza non riesca e Completamento indica che l'eseguibile soggetto al vincolo deve essere eseguito indipendentemente dall'esito dell'esecuzione dell'attività con precedenza. Per altre informazioni, vedere Vincoli di precedenza.

L'espressione, che deve restituire True o False, deve essere un'espressione di Integration Services valida e può usare valori letterali, variabili di sistema e personalizzate, nonché le funzioni e gli operatori forniti dalla grammatica delle espressioni di SSIS. L'espressione @Count == SQRT(144) + 10 , ad esempio, usa la variabile Count, la funzione SQRT e gli operatori di uguaglianza (==) e di addizione (+). Per altre informazioni, vedere Espressioni di Integration Services (SSIS).

Nella figura seguente le attività A e B sono collegate da un vincolo di precedenza che utilizza il risultato di un'esecuzione e un'espressione. Il valore del vincolo è impostato su Success e l'espressione è @X >== @Z. L'attività B, soggetta al vincolo, viene eseguita solo se l'attività A viene completata e il valore della variabile X è maggiore o uguale a quello della variabile Z.

Vincolo di precedenza tra due attività

Per collegare gli eseguibili è inoltre possibile utilizzare più vincoli di precedenza contenenti espressioni diverse. Nella figura seguente, ad esempio, le attività B e C sono collegate all'attività A da vincoli di precedenza che utilizzano risultati di esecuzione ed espressioni. I valori di entrambi i vincoli sono impostati su Success. Uno dei vincoli di precedenza include l'espressione @X >== @Z, mentre l'altro include l'espressione @X < @Z. A seconda dei valori assunti dalle variabili X e Z, verrà eseguita l'attività C o l'attività B.

Espressioni nei vincoli di precedenza

Per aggiungere o modificare un'espressione, è possibile usare Editor vincoli di precedenza in Progettazione SSIS e la finestra Proprietà disponibile in SQL Server Data Tools (SSDT). La finestra Proprietà non è tuttavia in grado di verificare la sintassi delle espressioni.

Se un vincolo di precedenza include un'espressione, sull'area di progettazione delle scheda Flusso di controllo verrà visualizzata un'icona accanto al vincolo di precedenza e l'espressione verrà visualizzata nella descrizione comando di tale icona.

Aggiungere un'espressione a un vincolo di precedenza

  1. In SQL Server Data Tools (SSDT) aprire il progetto di Integration Services che contiene il pacchetto desiderato.

  2. In Esplora soluzioni fare doppio clic sul pacchetto per aprirlo.

  3. Fare clic sulla scheda Flusso di controllo .

  4. Nell'area di progettazione della scheda Flusso di controllo fare doppio clic sul vincolo di precedenza. Verrà aperta la finestra di dialogo Editor vincoli di precedenza .

  5. Selezionare Espressione, Espressione e vincoloo Espressione o vincolo nell'elenco Operazione valutazione .

  6. Digitare un'espressione nella casella di testo Espressione o avviare Generatore di espressioni per creare un'espressione.

  7. Per convalidare la sintassi dell'espressione, fare clic su Test.

  8. Per salvare il pacchetto aggiornato, scegliere Salva elementi selezionati dal menu File .

Combinare valori di esecuzione ed espressioni

Nella tabella seguente vengono descritti gli effetti ottenuti combinando un vincolo su un valore di esecuzione e un'espressione in un vincolo precedenza.

Operazione di valutazione Valore restituito dal vincolo Valore restituito dall'espressione Esecuzione eseguibile soggetto al vincolo
Vincolo Vero N/D Vero
Vincolo Falso N/D Falso
Espressione N/D Vero Vero
Espressione N/D Falso Falso
Vincolo ed espressione Vero Vero Vero
Vincolo ed espressione Vero False Falso
Vincolo ed espressione Falso Vero False
Vincolo ed espressione Falso Falso Falso
Vincolo o espressione Vero Vero Vero
Vincolo o espressione Vero Falso Vero
Vincolo o espressione Falso Vero Vero
Vincolo o espressione Falso Falso Falso

Scenari complessi con più vincoli di precedenza

Un vincolo di precedenza consente di connettere due eseguibili, ad esempio due attività, due contenitori o un'attività e un contenitore. Gli elementi connessi sono noti come eseguibile con precedenza ed eseguibile soggetto al vincolo. A un eseguibile soggetto a vincolo possono essere applicati più vincoli di precedenza. Per altre informazioni, vedere Vincoli di precedenza.

Raggruppando più vincoli è possibile definire scenari complessi, che consentono di implementare flussi di controllo complessi nei pacchetti. Nella figura seguente, ad esempio, l'attività D è collegata all'attività A da un vincolo positivo , l'attività D è collegata all'attività B da un vincolo negativo e l'attività D è collegata all'attività C da un vincolo positivo . I vincoli di precedenza tra le attività D e A, tra le attività D e B e tra le attività D e C sono legati da una relazione logica e . L'attività D viene quindi eseguita solo se l'attività A viene completata, l'attività B non viene eseguita e l'attività C deve essere eseguita correttamente.

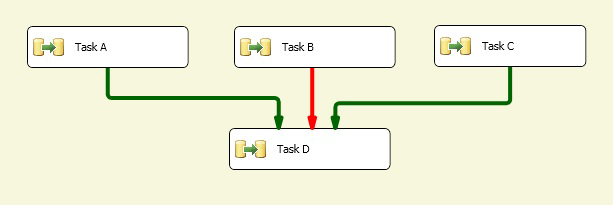

Attività collegate in base ai vincoli di precedenza

Proprietà LogicalAnd

Se a un'attività o a un contenitore sono applicati più vincoli, la proprietà LogicalAnd specificherà se il corrispondente vincolo di precedenza viene valutato singolarmente o insieme ad altri vincoli.

Per impostare la proprietà LogicalAnd è possibile usare Editor vincoli di precedenza in Progettazione SSIS oppure la finestra Proprietà disponibile in SQL Server Data Tools (SSDT).

Impostare il valore predefinito per i vincoli di precedenza

La prima volta che si usa Progettazione SSIS, il valore predefinito di un vincolo di precedenza è Success. Seguire questa procedura per configurare Progettazione SSIS per usare un valore predefinito diverso per i vincoli di precedenza.

  1. Aprire SQL Server Data Tools (SSDT).

  2. Scegliere Opzioni dal menu Opzioni Internet.

  3. Nella finestra di dialogo Opzioni espandere Finestre di progettazione Business Intelligence e quindi espandere Finestre di progettazione Integration Services.

  4. Fare clic su Connessione automatica flusso di controllo e selezionare Per impostazione predefinita connetti la nuova forma alla forma selezionata.

  5. Nell'elenco a discesa selezionare Usa vincolo Esito negativo per la nuova forma oppure Usa vincolo Completamento per la nuova forma.

  6. Fare clic su OK.

Creare un vincolo di precedenza predefinito

  1. In SQL Server Data Tools (SSDT) aprire il progetto di Integration Services che contiene il pacchetto desiderato.

  2. In Esplora soluzioni fare doppio clic sul pacchetto per aprirlo.

  3. Fare clic sulla scheda Flusso di controllo .

  4. Nell'area di progettazione della scheda Flusso di controllo fare clic sull'attività o sul contenitore e trascinarne il connettore fino all'eseguibile a cui si desidera applicare il vincolo di precedenza.

  5. Per salvare il pacchetto aggiornato, scegliere Salva elementi selezionati dal menu File .
