Test della luminosità automatica

Questo argomento descrive come testare la luminosità automatica usando lo strumento MALT (Microsoft Ambient Light Tool). La luminosità automatica o adattiva fa riferimento alla luminosità dello schermo impostata automaticamente dal sistema in risposta alla lettura del sensore di luce ambientale.

Configurazione

Leggere l'argomento Building a light testing tool (MALT) per assicurarsi di aver soddisfatto i requisiti per i test.

Configurazione manuale di SUT

È consigliabile usare MALT_SUT_Setup.bat per configurare MALT e il sistema sottoposto a test (SUT). Le istruzioni seguenti per la configurazione manuale di MALT e SUT vengono fornite solo a scopo di trasparenza e legacy.

  1. Verificare che il SUT disponga di un sensore di luce ambientale (ALS). Per scoprire se il PC ha un ALS, in Impostazioni schermo , in Luminosità e colore, cercare la casella di controllo "Cambia automaticamente luminosità quando cambia illuminazione" e quindi selezionarla per usare questa funzionalità.

  2. Assicurarsi che lo schermo non venga disattivato durante il test. Per regolare le impostazioni di sospensione in Windows 10, passare a Start e selezionare Impostazioni>Sistema>power & sospensione. In Schermo cambiare l'alimentazione a batteria, disattivarla dopoMai e Quando è collegata, disattivarla dopomai.

  3. Assicurarsi che il dispositivo non andrà in sospensione durante il test. Per regolare le impostazioni di sospensione in Windows 10, passare a Start e selezionare Impostazioni>Sistema>power & sospensione. In Sospensione, cambia l'alimentazione a batteria, il PC passa alla sospensione dopomai e Quando è collegato, il PC passa alla sospensione dopomai.

  4. Per ridurre la variabilità dei test, impostare lo sfondo dello schermo di SUT su bianco solido prima del test. Selezionare Impostazioni > Sfondo personalizzazione >e quindi modificare l'elenco a discesa Sfondo in "Colore a tinta unita". Fare clic su Colore personalizzato > Altro e modificare il valore esadecimale del colore in FFFFFF. In questo modo lo sfondo del desktop verrà modificato in bianco solido.

  5. Assicurarsi che il volume sia attivato sul SUT. L'applicazione riprodurrà un suono al termine dei test a esecuzione prolungata per notificare che è stato completato.

Procedure di test automatico della luminosità

Utilizzare la procedura seguente per verificare la luminosità automatica.

Ottenere la curva di risposta della luce ambientale

Usare l'app SensorExplorer (scelta consigliata) o MALTUtil per ottenere la curva di risposta alla luce ambientale.

  1. Aprire SensorExplorer e fare clic su MALT sulla barra dei menu a sinistra.

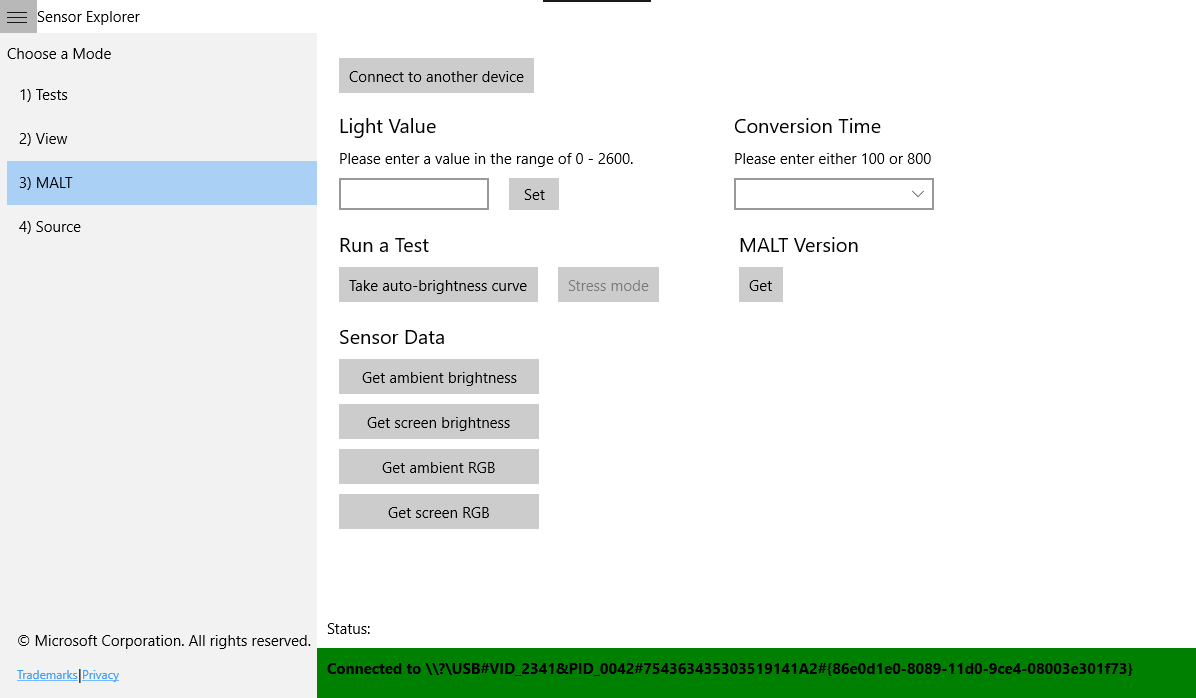

    Pagina SENSORExplorer MALT.

  2. Verificare la connessione facendo clic su Sensor Data Get ambient brightness .Verify the connection by click Sensor Data>Get ambient brightness. Se MALT è configurato correttamente, verrà visualizzato il valore lux corretto; in caso contrario, chiudere l'app, provare a caricare nuovamente il programma Arduino e a controllare il monitoraggio seriale.

  3. In Esegui un test fare clic su Take auto-brightness curve (Esegui curva di luminosità automatica).

  4. Scegliere un percorso per salvare il file di .csv.

  5. Specificare il tempo di attesa prima dell'avvio del test. Questo è destinato a dare il tempo di posizionare il sensore nel sistema.

  6. Aspettare. Questo test richiederà circa 5-10 minuti. Il test sta regolando la luminosità della luce da 0 alla sua luminosità massima, un intervallo di circa 0 a 2600 lux ambientale.

  7. Al termine del test, l'output verrà salvato automaticamente autoBrightness.csv in e verrà riprodotto un suono per notificare che il test è stato completato.

Uso di MALTUtil

  1. Verificare la connessione eseguendo MALTUtil.exe /screenLux da cmd. Se MALT è configurato correttamente, verrà visualizzato il valore lux corretto; in caso contrario, cmd si blocca o visualizza No Arduino devices connected to the system.

  2. Nel SUT eseguire MALTUtil.exe /autoCurve 30 in cmd. 30 si riferisce a un'attesa di 30 secondi prima dell'avvio del test. Questo significa dare tempo per posizionare il sensore nel sistema. Se è necessario più di 30 secondi per spostare qualsiasi elemento nella configurazione prima dell'inizio del test, modificare il numero di conseguenza.

  3. Aspettare. Questo test richiederà circa 5-10 minuti. Il test sta regolando la luminosità della luce da 0 alla sua luminosità massima, un intervallo di circa 0 a 2600 lux ambientale.

  4. Al termine del test, l'output verrà salvato automaticamente autoBrightness.csv in e verrà riprodotto un suono per notificare che il test è stato completato.

Aprire i risultati in Microsoft Excel

  1. Aprire autoBrightness.csv in Microsoft Excel. Questa guida presuppone l'utilizzo di Microsoft Excel 2011. Se si usa una versione diversa, potrebbe essere necessario modificare questi passaggi.

  2. Fare clic su File>ExportChange file type (Modifica> tipo di file). Modificare il tipo di file in .xlsx. In questo modo sarà possibile creare e salvare visualizzazioni dei dati.

  3. Nel documento verranno visualizzate tre colonne:

    Livello chiaro Ambiente Lux Schermo Lux
    min light level set by the MALT program min ambient lux value misurato dal sensore di luce ambientale MALT valore di lux dello schermo corrispondente misurato dal sensore di luce dello schermo MALT
    max light level set by the MALT program max ambient lux value misurato dal sensore di luce ambientale MALT valore di lux dello schermo corrispondente misurato dal sensore di luce dello schermo MALT

Visualizzare i risultati

Questi passaggi possono variare se si usa un programma diverso da Microsoft Excel 2016.

  1. Nel file di microsoft Excel .xlsx selezionare le due colonne con dati: "Ambient Lux" e "Screen Lux".

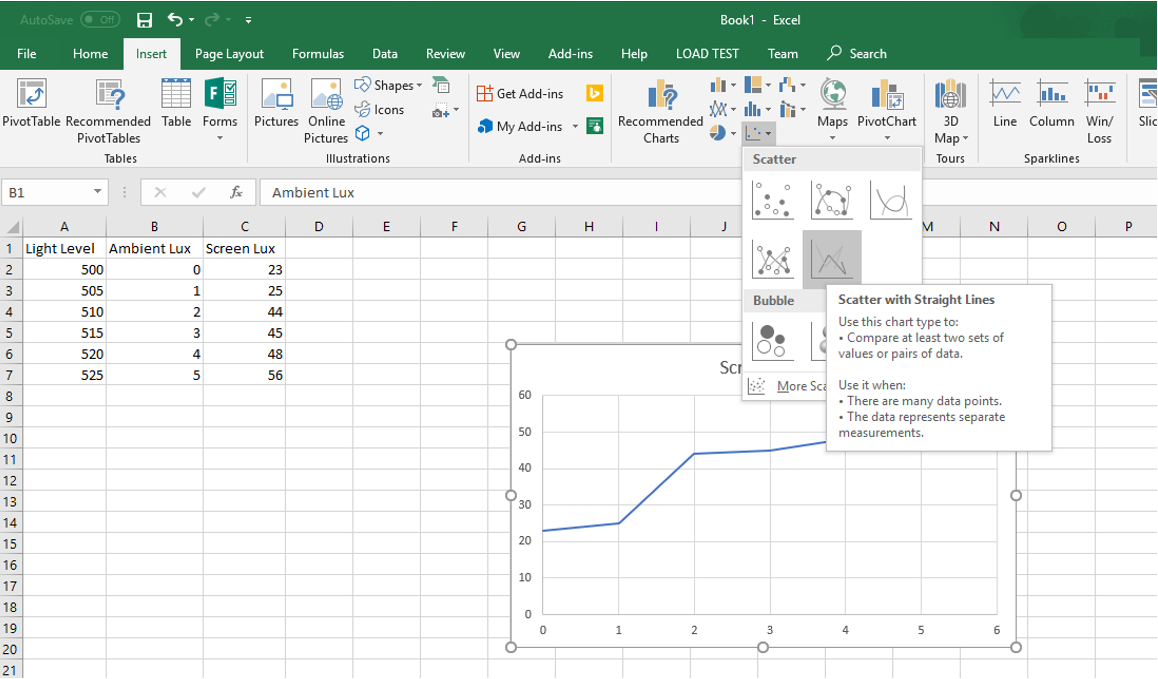

  2. Fare clic su Inserisci>dispersione (X, Y) o Grafico> a bollea dispersione con linee rette

    inserire un grafico a dispersione.

Ora si ha una rappresentazione visiva della curva di risposta alla luminosità automatica misurata dal MALT.

Interpretare i risultati

È necessario controllare manualmente i risultati manualmente o con il team di progettazione responsabile della curva di luminosità automatica. Di seguito sono illustrati alcuni aspetti da considerare:

  1. Il risultato misurato dal MALT corrisponde alla definizione prevista della curva di risposta della luce ambientale nel BIOS?

  2. Ci sono sufficienti passi nella curva di risposta della luce ambientale? Una curva con pochi punti sarà evidente per un utente in quanto regola la luminosità.

  3. I passi alla fine inferiore della curva sono più piccoli rispetto alla fine superiore della curva? Le variazioni di luminosità sono più percepibili a una luminosità inferiore. Prendere in considerazione l'aggiunta di punti di curva più frequenti con passaggi più piccoli con percentuali di luminosità inferiori.

Per le linee guida complete di Microsoft sull'integrazione di sensori di luce e curve di risposta alla luce ambientale, vedere Integrazione di sensori di luce ambientale con computer che eseguono Windows 10 Creators Update.
