Dispositivi e partizioni del disco

Un disco rigido è costituito da un set di piatti in pila, ognuno dei quali dispone di dati archiviati in cerchi concentrici o tracce. Ogni platone ha due teste, una su ogni lato del piatto, che legge o scrive i dati come spin del disco. Un disco rigido controlla la posizione, la lettura e la scrittura del disco rigido. Si noti che le teste di tutti i piatti sono posizionate come unità.

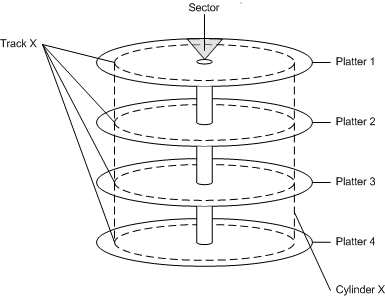

L'unità indirizzabile più piccola di un tracciato è un settore. Un cilindro è definito come set di tracce visualizzate nella stessa posizione su ogni piatto. Ad esempio, il diagramma seguente mostra un disco rigido con quattro piatti. Il cilindro X è costituito da otto tracce (traccia X da ogni lato di ogni piatto).

Un disco rigido può contenere una o più aree logiche denominate partizioni. Le partizioni vengono create quando l'utente formatta un disco rigido come disco di base. Windows supporta anche dischi dinamici, che non vengono illustrati in questo argomento. Per altre informazioni sui dischi di base e sui dischi dinamici, vedere Dischi di base e dinamici.

La creazione di più partizioni in un disco consente l'aspetto di avere dischi rigidi separati. Ad esempio, un sistema con un disco rigido con una partizione contiene un singolo volume, designato dal sistema come unità C. Un sistema con un disco rigido con due partizioni in genere contiene unità C e D. La presenza di più partizioni in un disco rigido può semplificare la gestione del sistema, ad esempio per organizzare i file o supportare più utenti.

Il primo settore fisico in un disco di base contiene una struttura di dati nota come Record di avvio master (MBR). L'MBR contiene quanto segue:

• Programma di avvio (fino a 442 byte di dimensioni)
• Firma del disco (un numero univoco a 4 byte)
• Tabella di partizione (fino a quattro voci)
• Indicatore end-of-MBR (sempre 0x55AA)
