チュートリアル: Azure Stack Edge Pro FPGA を接続、設定、およびアクティブ化する

[アーティクル]
02/27/2024

重要

Azure Stack Edge Pro FPGA デバイスは 2024 年 2 月に製造中止となります。新しいデプロイをお考えの場合は、ワークロードに合わせて Azure Stack Edge Pro 2 または Azure Stack Edge Pro GPU デバイスを検討することをお勧めします。

このチュートリアルでは、ローカル Web UI を使用して Azure Stack Edge Pro FPGA デバイスに接続し、それを設定およびアクティブ化する方法について説明します。

設定とアクティブ化のプロセスは、完了するまでに約 20 分かかることがあります。

このチュートリアルでは、以下の内容を学習します。

物理デバイスに接続する
物理デバイスの設定とアクティブ化

前提条件

ご利用の Azure Stack Edge Pro FPGA デバイスを構成および設定する前に、次のことを確認してください。

Azure Stack Edge Pro FPGA の設置に関する記事の説明に従って、物理デバイスが設置されていること。
Azure Stack Edge Pro FPGA デバイスを管理するために作成した Azure Stack Edge サービスからのアクティブ化キーを持っていること。詳細については、Azure Stack Edge Pro FPGA の配置の準備に関するページをご覧ください。

ローカル Web UI 設定に接続する

Azure Stack Edge Pro FPGA デバイスに接続するためのコンピューターのイーサネットアダプターを、静的 IP アドレス 192.168.100.5 とサブネット 255.255.255.0 を使用して構成します。
デバイスでコンピューターをポート 1 に接続します。次の図を使用して、デバイス上のポート 1 を識別してください。
ブラウザーウィンドウを開き、https://192.168.100.10 からデバイスのローカル Web UI にアクセスします。
このアクションは、そのデバイスに電源を入れてから数分かかることがあります。

Web サイトのセキュリティ証明書に問題があることを示すエラーまたは警告が表示されます。
[この Web ページの閲覧を続ける] を選択します。
これらの手順は、使用しているブラウザーによって異なることがあります。

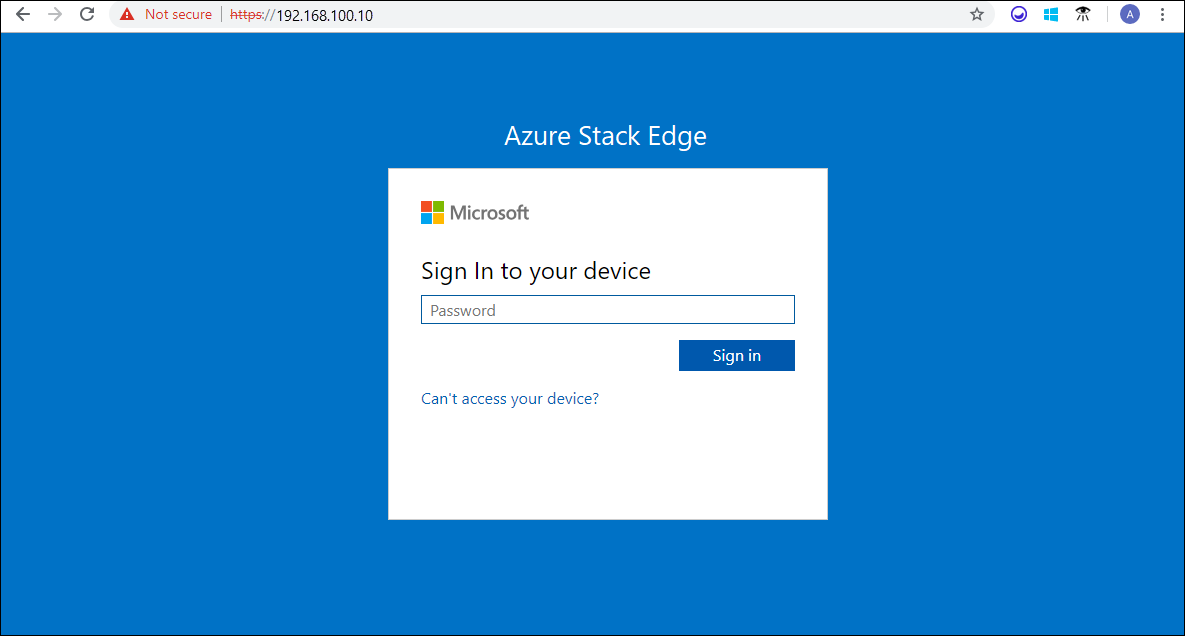

ご利用のデバイスの Web UI にサインインします。既定のパスワードは Password1 です。
プロンプトで、デバイス管理者のパスワードを変更します。
新しいパスワードは 8 から 16 文字にする必要があります。さらに、大文字、小文字、数字、および特殊文字のうちの 3 種類の文字を含める必要があります。

これで、デバイスのダッシュボードが表示されます。

物理デバイスの設定とアクティブ化

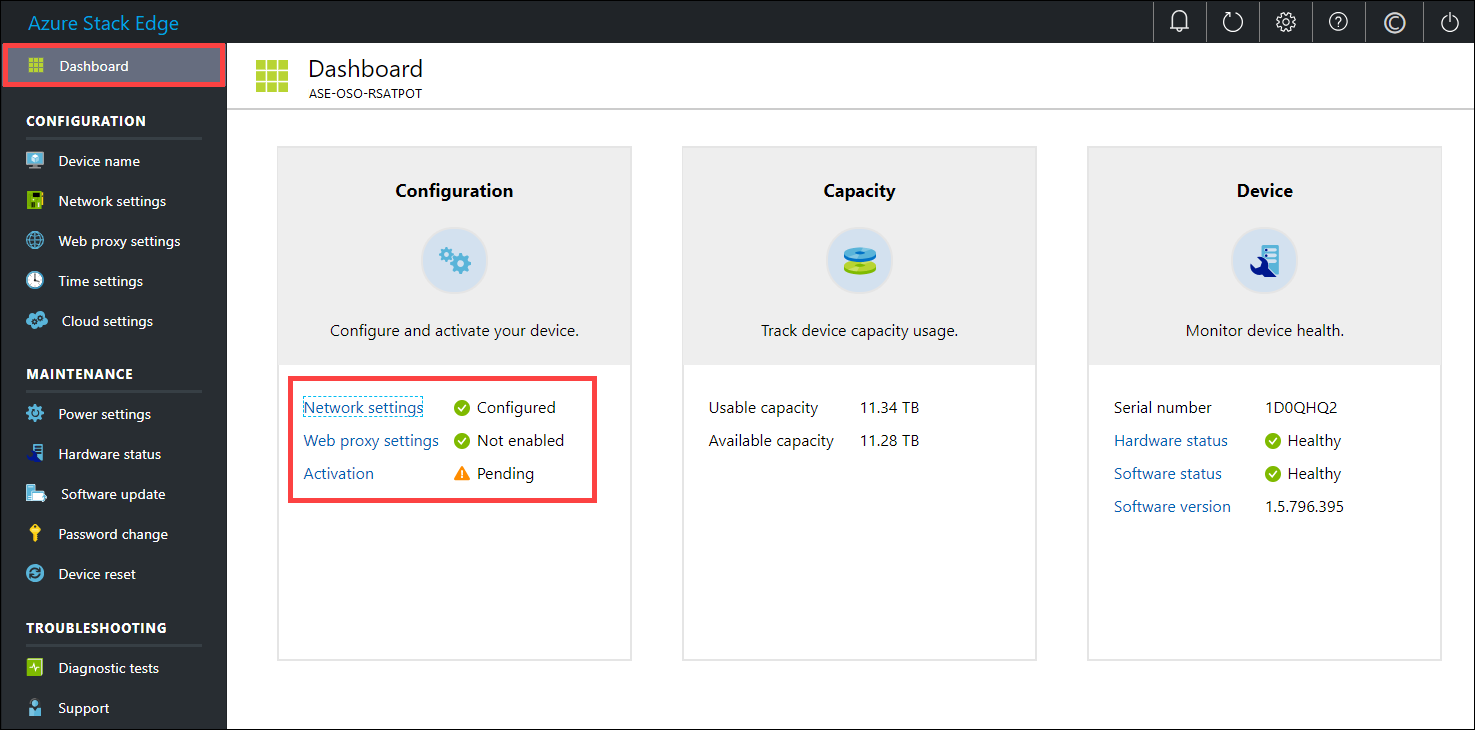

ダッシュボードには、物理デバイスを構成して Azure Stack Edge サービスに登録するために必要なさまざまな設定が表示されます。 デバイス名、ネットワーク設定、Web プロキシの設定、時刻の設定はオプションです。必須の設定は、 [クラウド設定] のみです。

Local web UI

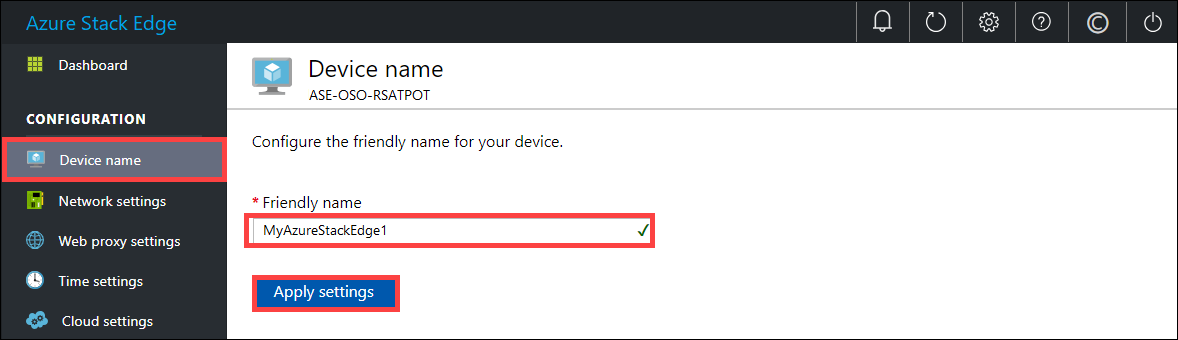

左側のウィンドウで [デバイス名] を選択し、デバイスのフレンドリ名を入力します。
フレンドリ名は 1 ～ 15 文字にし、文字、数字、およびハイフンを含める必要があります。

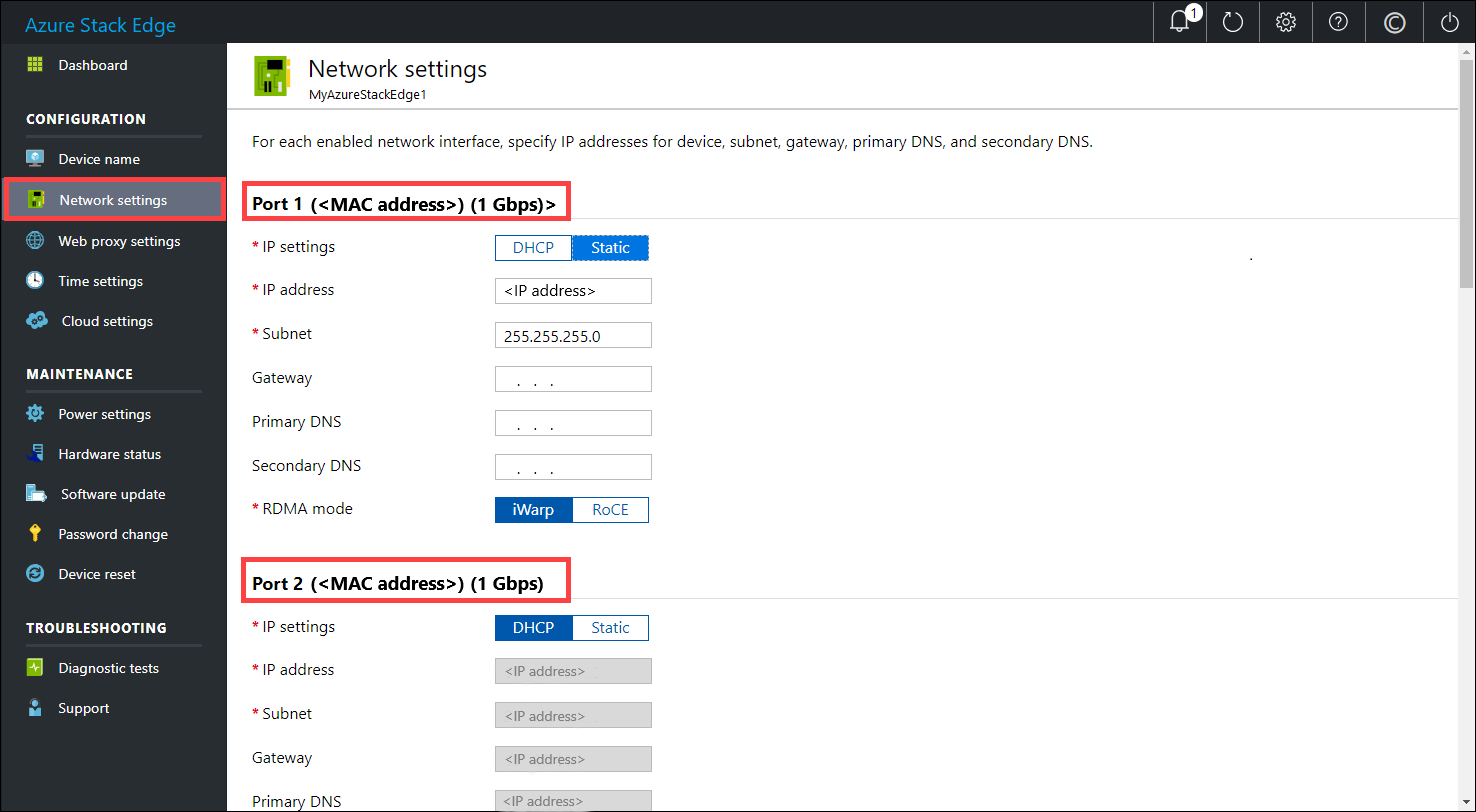

(省略可能) 左側のウィンドウで [ネットワーク設定] を選択し、設定を構成します。
物理デバイスには 6 つのネットワークインターフェイスがあります。ポート 1 とポート 2 は、1 Gbps ネットワークインターフェイスです。ポート 3、ポート 4、ポート 5、およびポート 6 はすべて、10 Gbps ネットワークインターフェイスとしても機能できる 25 Gbps ネットワークインターフェイスです。ポート 1 は管理専用ポートとして自動的に構成され、ポート 2 からポート 6 はすべてデータポートです。 [ネットワーク設定] ページを次に示します。

ネットワーク設定を構成するときは、次のことに注意してください。
- ご利用の環境内で DHCP が有効になっている場合は、ネットワークインターフェイスが自動的に構成されます。 IP アドレス、サブネット、ゲートウェイ、DNS は自動的に割り当てられます。
- DHCP が有効になっていない場合は、必要に応じて、静的 IP アドレスを割り当てることができます。
- 使用するネットワークインターフェイスは、IPv4 として構成できます。

  Note

  デバイスに接続する別の IP アドレスがない限り、ネットワークインターフェイスのローカル IP アドレスを静的から DHCP に切り替えないことをお勧めします。あるネットワークインターフェイスを使用していて、DHCP に切り替えた場合、DHCP アドレスを判別する方法がありません。 DHCP アドレスに変更する場合は、デバイスがサービスに登録されるまで待機してから変更してください。その後、サービスについて Azure portal の [デバイスのプロパティ] にすべてのアダプターの IP が表示されます。

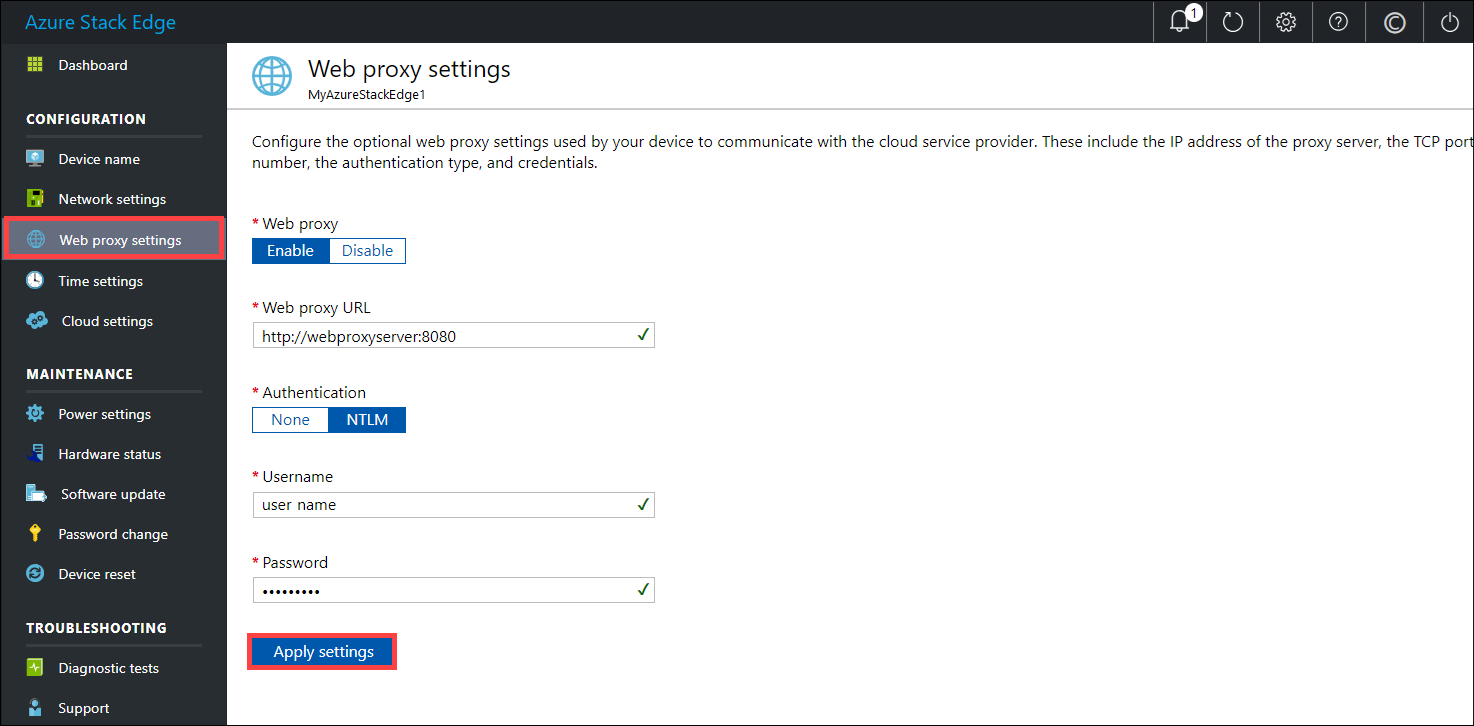

(省略可能) 左側のウィンドウで [Web proxy settings] (Web プロキシ設定) を選択し、Web プロキシサーバーを構成します。 Web プロキシの構成は省略可能ですが、Web プロキシを使用する場合は、このページでのみ構成できます。

[Web proxy settings] (Web プロキシ設定) ページで、次の操作を行います。

a. [Web プロキシ URL] ボックスに、http://host-IP address or FQDN:Port number という形式の URL を入力します。 HTTPS URL はサポートされていません。

b. [認証] で、 [なし] または [NTLM] を選択します。ご利用の Azure Stack Edge Pro FPGA デバイスでコンピューティングを有効にして IoT Edge モジュールを使用する場合は、Web プロキシ認証を [なし] に設定しておくことをお勧めします。 NTLM はサポートされていません。

c. 認証を使用している場合は、ユーザー名とパスワードを入力します。

d. 構成された Web プロキシ設定を検証して適用するには、 [Apply settings] (設定を適用) を選択します。

Note

プロキシ自動構成 (PAC) ファイルはサポートされていません。 PAC ファイルは、Web ブラウザーやその他のユーザーエージェントが、特定の URL をフェッチするための適切なプロキシサーバー (アクセス方法) を自動的に選択する方法を定義します。プロキシの証明書は信頼されていないため、すべてのトラフィックをインターセプトして読み取る (その後、独自の証明書を使用してすべてに再署名する) プロキシは互換性がありません。通常、透過プロキシは、Azure Stack Edge Pro FPGA で適切に動作します。

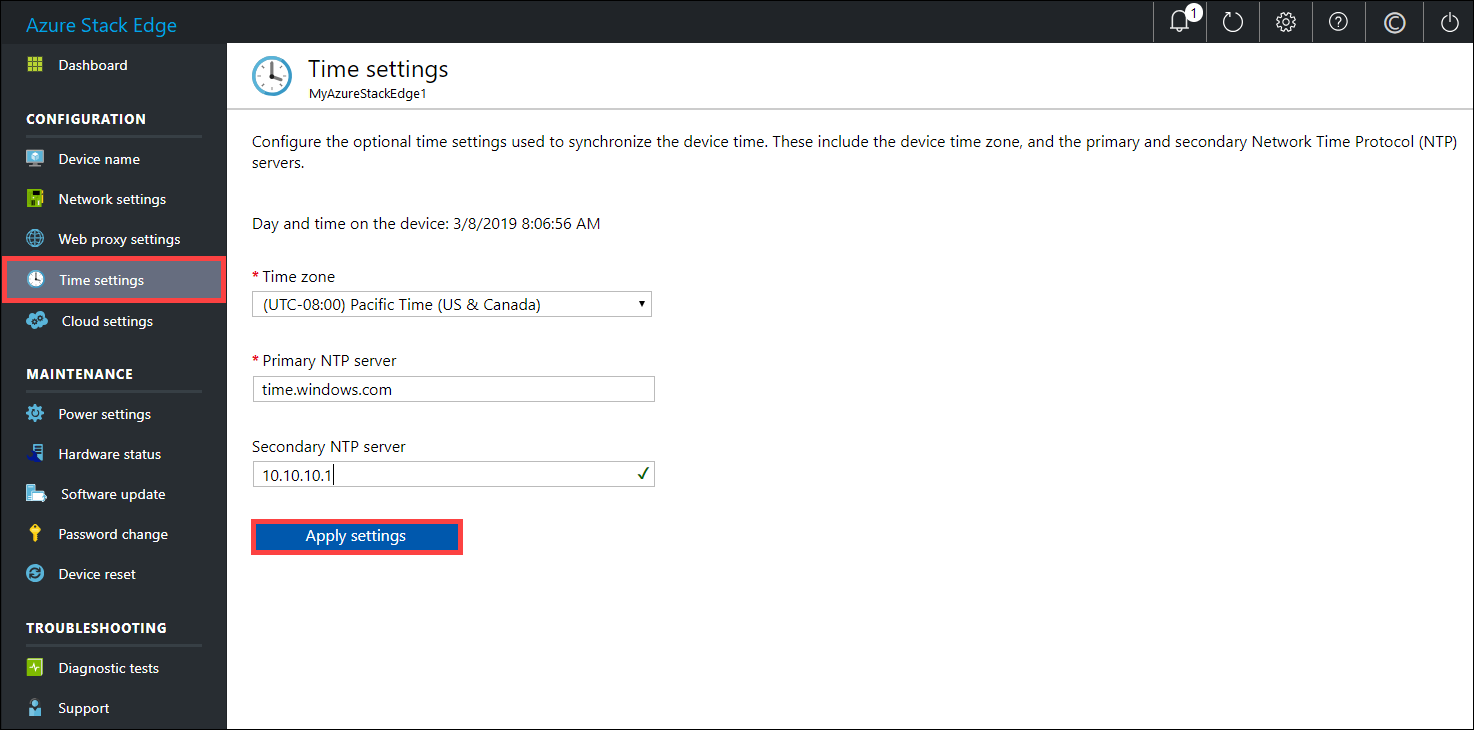

(省略可能) 左側のウィンドウで [時刻の設定] を選択し、タイムゾーンとデバイスのプライマリおよびセカンダリ NTP サーバーを構成します。
デバイスは時刻を同期してクラウドサービスプロバイダーに対して認証できるようにする必要があるため、NTP サーバーが必要になります。

[時刻の設定] ページで、次の操作を行います。
1. [タイムゾーン] ドロップダウンリストで、デバイスがデプロイされている地理的な場所に対応するタイムゾーンを選択します。デバイスの既定のタイムゾーンは太平洋標準時です。デバイスは、スケジュールされたすべての操作でこのタイムゾーンを使用します。
2. [プライマリ NTP サーバー] ボックスで、デバイスのプライマリサーバーを入力するか、または time.windows.com の既定値をそのまま使用します。
  ネットワークでデータセンターからインターネットへの NTP トラフィックの流れが許可されていることを確認してください。
3. オプションで、 [セカンダリ NTP サーバー] ボックスにデバイスのセカンダリサーバーを入力します。
4. 構成された時刻の設定を検証して適用するには、 [Apply settings] (設定を適用) を選択します。

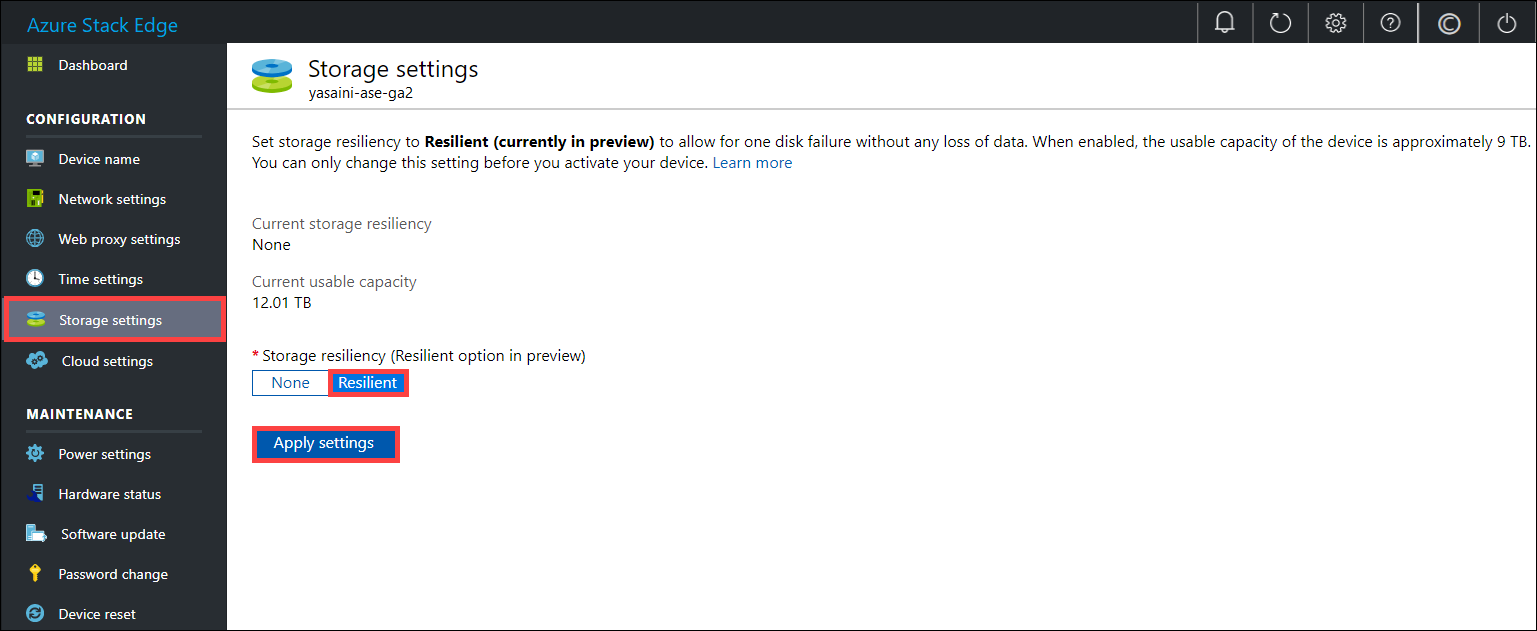

(省略可能) 左側のウィンドウで、 [ストレージの設定] を選択して、デバイス上のストレージ回復性を構成します。現在、この機能はプレビュー段階にあります。既定では、デバイス上のストレージは回復性が高くないため、デバイスでデータディスクに障害が発生するとデータ損失が発生します。 [回復性がある] オプションを有効にすると、デバイス上のストレージは再構成され、デバイスは 1 台のデータディスクの障害にデータ損失を発生させずに耐えることができます。ストレージを回復性があるとして構成すると、使用可能なデバイス容量が削減されます。

重要

回復性は、デバイスをアクティブ化する前にのみ構成できます。

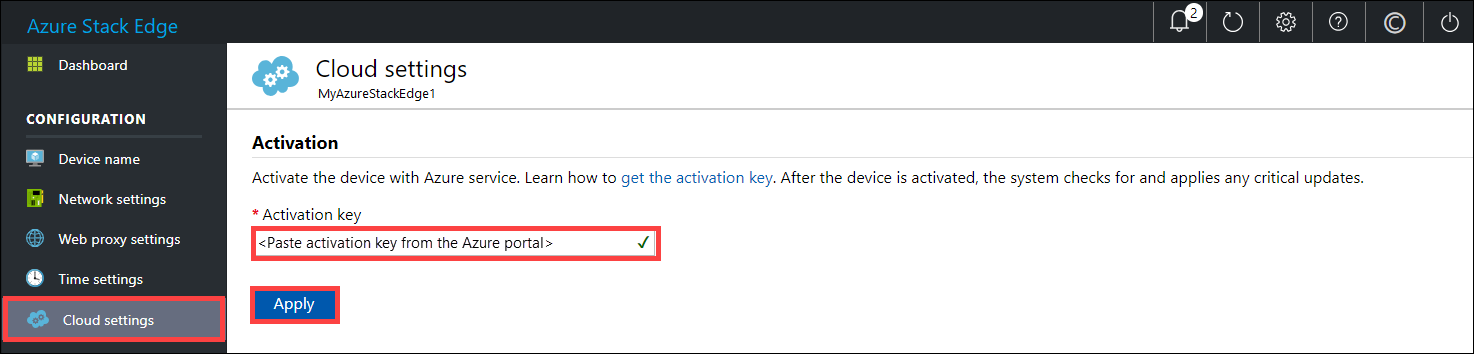

左側のペインで [クラウド設定] を選択し、Azure portal の Azure Stack Edge サービスでデバイスをアクティブ化します。
1. [アクティブ化キー] ボックスに、「アクティブ化キーの取得」で Azure Stack Edge Pro FPGA 用に取得したアクティブ化キーを入力します。
2. 適用を選択します。
3. まず、デバイスがアクティブ化されます。次に、重要な更新プログラムがないかデバイスがスキャンされ、入手可能な場合は、それらの更新プログラムが自動的に適用されます。その影響に関する通知が表示されます。

  このダイアログにはまた、コピーして安全な場所に保存する必要がある回復キーも含まれています。このキーは、デバイスが起動できない場合にデータを復旧するために使用されます。
4. 更新が正常に完了した後、数分待つ必要がある場合があります。ページが更新され、デバイスが正常にアクティブ化されたことが示されます。
