Stream Analytics を使って IoT ソリューションを構築する

はじめに

このソリューションでは、データに隠された知見を Azure Stream Analytics を使ってリアルタイムで突き止める方法を説明します。開発者は、データのストリーム (クリックストリーム、ログ、デバイスによって生成されたイベントなど) に履歴レコードや参照データを簡単に組み合わせて、ビジネスに関する知見を導き出すことができます。 Azure Stream Analytics は、Microsoft Azure でホストされたフルマネージドの、リアルタイムストリーム計算処理サービスであるため、高い障害回復力とスケーラビリティ、低遅延が実現され、短時間での立ち上げが可能となっています。

このソリューションを完了すると、以下を実現できます。

Azure Stream Analytics ポータルについて理解を深める。
ストリーミングジョブを構成、デプロイする。
現実世界の問題を明確化し、Stream Analytics クエリ言語を使って解決する。
Stream Analytics を使って顧客向けのストリーミングソリューションを開発できるという確信が得られる。
監視機能とログ機能の使用経験を問題のトラブルシューティングに活かす。

前提条件

このソリューションを完了するには、次の前提条件を満たしておく必要があります。

Azure サブスクリプション

シナリオの概要:"Hello, Toll!"

有料道路の料金所は一般的な事象です。世界中の多くの高速道路、橋、トンネルでそれらを目にします。各料金所には複数の料金所ブースがあります。手動式の料金所ブースでは、車を停めて通行料金を支払います。自動式の料金所ブースでは、通過する車両のフロントガラスに貼り付けられた RFID カードを、各ブースの上方に設置されているセンサーがスキャンします。車両による料金所の通過はイベントストリームとして簡単に可視化でき、そのストリームを介して興味深い処理を実行することができます。

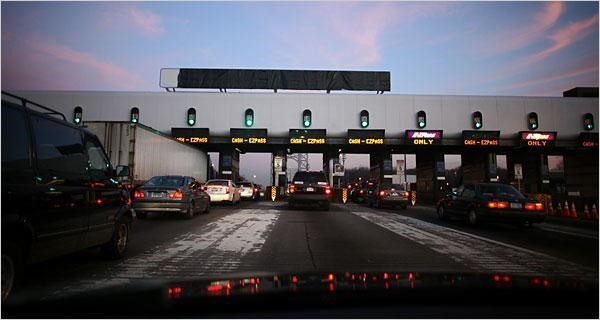

Picture of cars at toll booths

受信データ

このソリューションでは、2 つのデータストリームを扱います。 1 つ目のストリームは、料金所の入口と出口に設置されたセンサーによって生成されます。 2 つ目のストリームは、車両登録データを格納した静的なルックアップデータセットです。

入口データストリーム

入口データストリームは、料金所に入る車両の情報を含んでいます。出口データイベントは、サンプルアプリに含まれる Web アプリからイベントハブにライブでストリーミングされます。

| TollID | EntryTime | LicensePlate | State | Make | Model | VehicleType | VehicleWeight | Toll | Tag |
| --- | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| 1 |2014-09-10 12:01:00.000 |JNB 7001 |NY |Honda |CRV |1 |0 |7 | |
| 1 |2014-09-10 12:02:00.000 |YXZ 1001 |NY |Toyota |Camry |1 |0 |4 |123456789 |
| 3 |2014-09-10 12:02:00.000 |ABC 1004 |CT |Ford |Taurus |1 |0 |5 |456789123 |
| 2 |2014-09-10 12:03:00.000 |XYZ 1003 |CT |Toyota |Corolla |1 |0 |4 | |
| 1 |2014-09-10 12:03:00.000 |BNJ 1007 |NY |Honda |CRV |1 |0 |5 |789123456 |
| 2 |2014-09-10 12:05:00.000 |CDE 1007 |NJ |Toyota |4x4 |1 |0 |6 |321987654 |

次に、それぞれの列について簡単に説明します。

列	説明
TollID	料金所を一意に識別する料金所 ID
EntryTime	車両が料金所ブースに入った日時 (UTC)
LicensePlate	車両のナンバープレートの番号
State	米国の州
Make	自動車の製造元
モデル	自動車の型式
VehicleType	1 (乗用車) または 2 (商用車)
WeightType	車両重量 (トン)。乗用車の場合は 0
Toll	通行料金の値 (米ドル)
タグ	決済を自動化するために自動車に設置された電子タグ (支払いが手動で行われた場合は空)

出口データストリーム

出口データストリームは、料金所から出る車両の情報を含んでいます。出口データイベントは、サンプルアプリに含まれる Web アプリからイベントハブにライブでストリーミングされます。

TollId	ExitTime	LicensePlate
1	2014-09-10T12:03:00Z	JNB 7001
1	2014-09-10T12:03:00Z	YXZ 1001
3	2014-09-10T12:04:00Z	ABC 1004
2	2014-09-10T12:07:00Z	XYZ 1003
1	2014-09-10T12:08:00Z	BNJ 1007
2	2014-09-10T12:07:00Z	CDE 1007

次に、それぞれの列について簡単に説明します。

列	説明
TollID	料金所を一意に識別する料金所 ID
ExitTime	車両が料金所ブースから出た日時 (UTC)
LicensePlate	車両のナンバープレートの番号

商用車の登録データ

このソリューションでは、商用車登録データベースの静的なスナップショットを使用します。このデータは Azure BLOB ストレージに JSON ファイルとして保存され、サンプルに含まれています。

LicensePlate	RegistrationId	有効期限切れ
SVT 6023	285429838	1
XLZ 3463	362715656	0
BAC 1005	876133137	1
RIV 8632	992711956	0
SNY 7188	592133890	0
ELH 9896	678427724	1

次に、それぞれの列について簡単に説明します。

列	説明
LicensePlate	車両のナンバープレートの番号
RegistrationId	車両の登録 ID
有効期限切れ	車両登録のステータス: 車両登録が有効期間内である場合は 0、期限切れである場合は 1

Azure Stream Analytics の環境の設定

このソリューションを完了するには、Microsoft Azure サブスクリプションが必要です。 Azure アカウントがない場合は、無料試用版をリクエストできます。

Azure クレジットを最適に利用できるよう、この記事の最後にある Azure アカウントのクリーンアップに関するセクションの手順を忘れずに実行してください。

サンプルのデプロイ

数回のクリックでリソースグループにまとめてデプロイできるさまざまなリソースがあります。このソリューションの定義は、GitHub リポジトリ (https://github.com/Azure/azure-stream-analytics/tree/master/Samples/TollApp) でホストされています。

Azure Portal で TollApp テンプレートをデプロイする

TollApp 環境を Azure にデプロイするには、この TollApp Azure テンプレートの展開に関するリンクを使用します。
メッセージが表示されたら、Azure Portal にサインインします。
さまざまなリソースの課金が行われるサブスクリプションを選択します。
新しいリソースグループに一意の名前を指定します (例: MyTollBooth)。
Azure の場所を選択します。
[間隔] を秒数で指定します。この値はサンプル Web アプリで使用され、イベントハブにデータを送信する頻度を決定します。
使用条件に同意して、チェックボックスをオンにします。
後でリソースを簡単に特定できるように、 [ダッシュボードにピン留めする] を選択します。
[購入] を選択して、サンプルテンプレートをデプロイします。
しばらく待つと、デプロイが成功したことを確認する通知が表示されます。

Azure Stream Analytics TollApp リソースの確認

Azure portal にサインインします。
前のセクションで名前を付けたリソースグループを見つけます。
次のリソースがリソースグループに表示されていることを確認します。
- 1 つの Azure Cosmos DB アカウント
- 1 つの Azure Stream Analytics ジョブ
- 1 つの Azure Storage アカウント
- 1 つの Azure イベントハブ
- 2 つの Web アプリ

サンプル TollApp ジョブを調べる

前のセクションのリソースグループから始めます。名前が tollapp で始まる Stream Analytics ストリーミングジョブを選択します (名前には一意にするためのランダムな文字が含まれています)。
ジョブの [概要] ページで、 [クエリ] ボックスにクエリの構文が表示されていることに注目します。
```
SELECT TollId, System.Timestamp AS WindowEnd, COUNT(*) AS Count
INTO CosmosDB
FROM EntryStream TIMESTAMP BY EntryTime
GROUP BY TUMBLINGWINDOW(minute, 3), TollId
```
このクエリの意図は、料金所ブースに入る車両の台数をカウントする必要があると言い換えることができます。高速道路の料金所ブースには車両が次々と入ってくるため、これらの入り口イベントは、止まることがない流れに似ています。この流れを定量化するには、測定する "期間" を定義する必要があります。質問を "3 分間で料金所ブースに入る車両は何台あるか" に絞り込んでみましょう。これを一般に "タンブリングカウント" といいます。

ご覧のとおり、Azure Stream Analytics には SQL に似たクエリ言語が使用されており、さらに、時間に関連したクエリ要素を指定するための拡張機能がいくつか追加されています。詳細については、クエリで使われる時間管理と時間枠コンストラクトをご覧ください。
TollApp サンプルジョブの入力を調べます。現在のクエリでは、EntryStream 入力だけが使用されています。
- EntryStream 入力は、車両が高速道路の料金所ブースに入る、それぞれの回を表すデータをキュー処理するイベントハブ接続です。このイベントはサンプルの一部である Web アプリによって作成され、そのデータがイベントハブでキュー処理されます。この入力がストリーミングクエリの FROM 句でクエリ処理されることに注意してください。
- ExitStream 入力は、車両が高速道路の料金所ブースから出る、それぞれの回を表すデータをキュー処理するイベントハブ接続です。このストリーミング入力は、後述するさまざまなクエリの構文で使用されます。
- Registration 入力は、Azure BLOB ストレージ接続であり、静的な registration.json ファイルを指し、必要に応じて検索で使用されます。この参照データ入力は、後述するさまざまなクエリの構文で使用されます。
TollApp サンプルジョブの出力を調べます。
- Azure Cosmos DB 出力は、出力シンクイベントを受信する Azure Cosmos DB データベースのコンテナーです。この出力は、ストリーミングクエリの INTO 句で使用されることに注意してください。

TollApp ストリーミングジョブを開始する

ストリーミングジョブを開始するには、次の手順に従います。

ジョブの [概要] ページで、 [開始] を選択します。
[ジョブの開始] ウィンドウで、 [Now](今すぐ) を選択します。
しばらくしてジョブが実行されたら、ストリーミングジョブの [概要] ページで [監視] グラフを表示します。グラフには、数千の入力イベントと数百の出力イベントが表示されます。

Azure Cosmos DB の出力データを確認する

TollApp リソースが含まれるリソースグループを見つけます。
名前のパターンが tollapp<random>-cosmos である Azure Cosmos DB アカウントを選択します。
[データエクスプローラー] 見出しを選択して、[データエクスプローラー] ページを開きます。
tollAppDatabase>tollAppCollection>Documents を展開します。
出力が使用可能になると、ID の一覧に複数のドキュメントが表示されます。
各 ID を選択して JSON ドキュメントを確認します。それぞれの tollid、windowend time、およびその時間帯のcount of cars に注目します。
3 分経過すると、別の 4 つのドキュメント (tollid ごとに 1 つのドキュメント) が利用可能になります。

各車両の合計時間を報告する

処理効率と顧客満足を評価できるよう、車両が料金所を通過するのにかかる平均時間を調べるとします。

合計時間を調べるためには、EntryTime ストリームと ExitTime ストリームを結合します。 TollId 列と LicensePlate 列が一致する 2 つの入力ストリームを結合します。結合したイベントどうしの間隔として許容される時間差を JOIN 演算子で指定する必要があります。 DATEDIFF 関数を使用して、発生間隔が 15 分以内のイベントに限定することを指定します。また、通行料金の徴収に費やされた実際の時間を計算するために、ExitTime と EntryTime にも DATEDIFF 関数を適用します。 DATEDIFF を SELECT ステートメントで使用する場合と JOIN 条件で使用する場合の使い方の違いに注目してください。

SELECT EntryStream.TollId, EntryStream.EntryTime, ExitStream.ExitTime, EntryStream.LicensePlate, DATEDIFF (minute, EntryStream.EntryTime, ExitStream.ExitTime) AS DurationInMinutes
INTO CosmosDB
FROM EntryStream TIMESTAMP BY EntryTime
JOIN ExitStream TIMESTAMP BY ExitTime
ON (EntryStream.TollId= ExitStream.TollId AND EntryStream.LicensePlate = ExitStream.LicensePlate)
AND DATEDIFF (minute, EntryStream, ExitStream ) BETWEEN 0 AND 15

TollApp ストリーミングジョブクエリの構文を更新するには:

ジョブの [概要] ページで、 [停止] を選択します。
ジョブが停止したことを示す通知が表示されるまで、しばらく待ちます。
[ジョブトポロジ] 見出しの下の[<> クエリ] を選びます
調整済みのストリームの SQL クエリを貼り付けます。
[保存] を選択してクエリを保存します。 [はい] を選択して変更を保存します。
ジョブの [概要] ページで、 [開始] を選択します。
[ジョブの開始] ウィンドウで、 [Now](今すぐ) を選択します。

出力内の合計時間を確認する

前のセクションの手順を繰り返して、ストリーミングジョブからの Azure Cosmos DB 出力データを確認します。最新の JSON ドキュメントを確認します。

たとえば、このドキュメントは特定のナンバープレート、entrytime および exit time、DATEDIFF によって計算され料金所ブースでの時間の長さが 2 分であることを示す durationinminutes フィールドを持つ車両の例を示しています。

{
    "tollid": 4,
    "entrytime": "2018-04-05T06:51:39.0491173Z",
    "exittime": "2018-04-05T06:53:09.0491173Z",
    "licenseplate": "JVR 9425",
    "durationinminutes": 2,
    "id": "ff52eb25-d580-7566-2879-1f52bba6601e",
    "_rid": "+8E4AI1DZgBjAAAAAAAAAA==",
    "_self": "dbs/+8E4AA==/colls/+8E4AI1DZgA=/docs/+8E4AI1DZgBjAAAAAAAAAA==/",
    "_etag": "\"ad02f6b8-0000-0000-0000-5ac5c8330000\"",
    "_attachments": "attachments/",
    "_ts": 1522911283
}

登録が期限切れになっている車両を報告する

Azure Stream Analytics では、参照データの静的なスナップショットを使用して、テンポラルデータストリームと結合できます。この機能のデモとして、次のテストを行います。 Registration 入力は、ライセンスタグの有効期限を示す静的な BLOB json ファイルです。ナンバープレートと結合することで、参照データが料金所ブースを通過する各車両と比較されます。

料金徴収会社に登録されている商用車は、検査のために停車しなくても料金所ブースを通過することができます。登録検索テーブルを使用して、登録の有効期限が切れているすべての商用車を識別します。

SELECT EntryStream.EntryTime, EntryStream.LicensePlate, EntryStream.TollId, Registration.RegistrationId
INTO CosmosDB
FROM EntryStream TIMESTAMP BY EntryTime
JOIN Registration
ON EntryStream.LicensePlate = Registration.LicensePlate
WHERE Registration.Expired = '1'

前のセクションの手順を繰り返して、TollApp ストリーミングジョブクエリの構文を更新します。
前のセクションの手順を繰り返して、ストリーミングジョブからの Azure Cosmos DB 出力データを確認します。

出力例:

    {
        "entrytime": "2018-04-05T08:01:28.0252168Z",
        "licenseplate": "GMT 3221",
        "tollid": 1,
        "registrationid": "763220582",
        "id": "47db0535-9716-4eb2-db58-de7886966cbf",
        "_rid": "y+F8AJ9QWACSAQAAAAAAAA==",
        "_self": "dbs/y+F8AA==/colls/y+F8AJ9QWAA=/docs/y+F8AJ9QWACSAQAAAAAAAA==/",
        "_etag": "\"88007d8d-0000-0000-0000-5ac5d7e20000\"",
        "_attachments": "attachments/",
        "_ts": 1522915298
    }

ジョブをスケールアウトする

Azure Stream Analytics は、大量のデータ処理に対応するために、弾力的にスケーリングできるように設計されています。 Azure Stream Analytics クエリで PARTITION BY 句を使用して、この手順でスケールアウトすることをシステムに命令できます。PartitionId は、システムによって追加される特殊な列で、入力 (イベントハブ) のパーティション ID と一致します。

クエリをパーティションにスケールアウトするには、次のコードのようにクエリの構文を編集します。

SELECT TollId, System.Timestamp AS WindowEnd, COUNT(*)AS Count
INTO CosmosDB
FROM EntryStream
TIMESTAMP BY EntryTime
PARTITION BY PartitionId
GROUP BY TUMBLINGWINDOW(minute,3), TollId, PartitionId

ストリーミングジョブのストリーミングユニットをスケールアップするには:

現在のジョブを停止します。
[<> クエリ] ページでクエリの構文を更新し、変更を保存します。
ストリーミングジョブの [構成] 見出しで、 [スケーリング] を選択します。
[ストリーミングユニット] スライダーを 1 から 6 にスライドします。ストリーミングユニットは、ジョブが使用できる計算能力の量を定義します。 [保存] を選択します。
ストリーミングジョブを開始して、スケールが追加されたことを確認します。 Azure Stream Analytics は、より多くのコンピューティングリソースに作業を分散させてスループットの向上を実現し、PARTITION BY 句に指定された列を使用してリソース間で作業をパーティション分割します。

ジョブの監視

[監視] 領域には、実行中のジョブに関する統計情報が表示されます。ストレージアカウントを同じリージョン内で使用する場合は、初回の構成が必要です (料金所ブースにこのドキュメントの他の箇所と同じ名前を付けます)。

Azure Stream Analytics ジョブ監視

アクティビティログには、ジョブのダッシュボードの [設定] 領域からもアクセスできます。

TollApp リソースをクリーンアップする

Azure Portal で Stream Analytics ジョブを停止します。
TollApp テンプレートに関連する 8 つのリソースが含まれているリソースグループを見つけます。
[リソースグループの削除] を選択します。リソースグループの名前を入力して削除することを確認します。

まとめ

このソリューションでは、Azure Stream Analytics サービスについて取り上げました。デモンストレーションでは、Stream Analytics ジョブの入力と出力の構成方法を説明しました。料金所のデータを使用して、このソリューションでは動いているデータを扱う際に発生する一般的な課題の種類と、Azure Stream Analytics で SQL に似た単純なクエリを使ってそれを解決する方法について説明しました。このソリューションでは、テンポラルデータを操作するための SQL 拡張機能コンストラクトについて説明しました。データストリームを結合する方法や、データストリームの利用価値を静的な参照データで高める方法、クエリをスケールアウトしてスループットを高める方法についても紹介しました。

このソリューションで取り上げた内容は入門編として有益ですが、これがすべてではありません。 SAQL 言語を使ったその他のクエリパターンについては、「一般的 Stream Analytics 使用状況パターンのクエリ例」をご覧ください。
