Realtek HD オーディオマネージャのマイク入力

Question

Windows10です。　PCは　LENOVOのL540です。コンボジャックにプラグをつないでラジカセのヘッドホンから再生音をPCに保存しようとしています。

しかし、コンボジャックのマイク機能が効いていません。

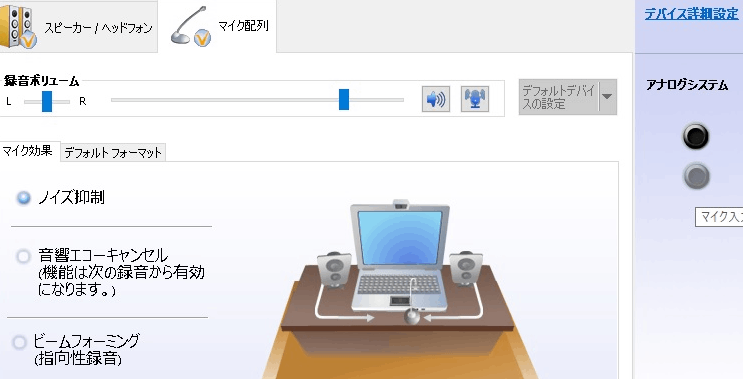

Realtek HD オーディオマネージャを開いてみると、右側のアナログシステムの黒ボタンの下の方がマイク入力になっているのですが、ダブルクリックしてもなんの反応もありません。　これを働かせる方法はありませんでしょうか？

教えてくださるようお願いします。

Answer 1

> コンボジャックにプラグをつないでラジカセのヘッドホン

PC 側の想定としては 4極のヘッドセットを接続するところに

ラジカセからの 3極プラグを接続しているとか

https://joshinweb.jp/peripheral/21764/4969887849262.html

こんなのをかますといけそうな気もしますが

メーカーに問い合わせたほうがいいと思います

4極の仕様には 2種類あるみたい

Answer 2

回答いただき、ありがとうございました。教えていただいた変換ケーブルをつないでいます。

４極仕様に２種類あるということでメーカーに問い合わせました。

このPCのコンボジャックはCTIA規格、OMTP規格は両方とも対応しているとのことでした。

それをつないでやってみましたがうまくいきません。

Sound Engine Freeという録音アプリを使っています。

アプリもラジカセも最小音量にして、アプリの録音ボタンを押したあと、ラジカセの再生ボタンを押すのですが

再生音の波形が現れません。まわりのラジオの音や自分の声に反応した波形が出るだけです。

コンボジャックのマイク機能が効いていないようです。

Realtek HD オーディオマネージャを開いてみると、右側のアナログシステムの黒ボタンの下の方がマイク入力になっているのですが、ダブルクリックしてもなんの反応もありません。　これを働かせる方法はないかとメーカーに問い合わせましたがわからないとのことです。

なにかヒントがあれば、教えてくださるようお願いします

Answer 3

資料を連絡いただき、ありがとうございました。じっくり読んでみます。

Answer 4

Windows10です。　PCは　LENOVOのL540です。コンボジャックにプラグをつないでラジカセのヘッドホンから再生音をPCに保存しようとしています。

しかし、コンボジャックのマイク機能が効いていません。

Lenovoのヘッドセットコンボジャックは、4極ミニプラグで3極ステレオヘッドフォンジャックと互換性はありますが、マイク端子が独自のものらしくiPhone6のマイク付きイヤホンと互換性がありません。

FYI:　4極ミニプラグにはご注意ください[オーディオケーブル編] | 株式会社電脳遊幻組 (yugen-corp.com)

ラジカセのヘッドフォン出力は3極ミニプラグ（ステレオ）で出力されますが、それをミキサー無しで4極ミニプラグの（モノラル）マイク端子へ入力したいという要求を満たすケーブルは無いと思います。実現したいPCでの録音はUSBオーディオインターフェースを購入するのが一番簡単でしょう。

くれぐれも、3極ミニプラグ⇔3極ミニプラグのようなケーブルで接続しないようにしてください。最悪、PC・ラジカセの両方のオーディオ出力アンプを壊す可能性があります。

現在、試している方法をよく確認してください。

Answer 5

投稿された内容とは違いますが……

こちらを確認してみてはどうでしょうか

Realtek Audio Console - Bing

[Windows 10] Realtek Audio Console の使用方法
