手動で寸法線を追加する

Question

よろしくお願いします。

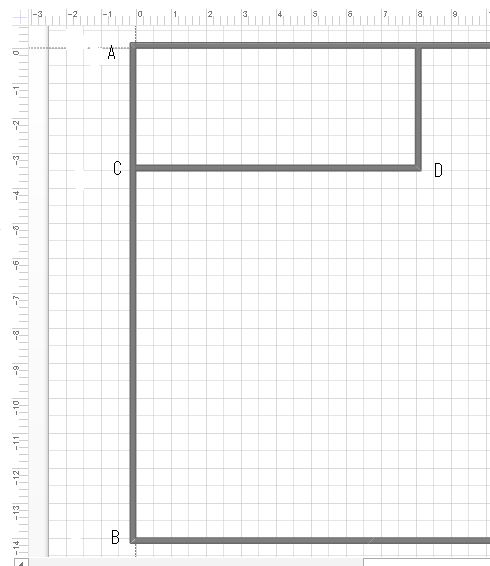

下記参照してください。

手動で寸法線を追加するにはどのようにすればいいのでしょうか。

ABが12500ｍｍ　CDが8000ｍｍです。

Answer 1

ベイ高津 さん、こんにちは。

ご返信、ありがとうございます。

手順書に付属していたソフトウェアを元に作成された図ということだったのですね。

図を 2 つ重ねることでベイ高津 さんが載せていただいた画像と同じ図が作成出来たので、図を重ねて合わせて作成したものかなと思ったのですが、こちらの早とちりだったようです、すみません。。

手順書の詳しい内容についてはこちらでは解らなかったですが、実際にこちらで作成してみた手順では、手順書の寸法線の挿入方法とあまり違いは無かったという印象でした。

前回紹介させてもらった手順も少し解りにくい点があったと思うので、こちらで図に寸法線を入れたものを作成してみたので、手順とあわせて参考にしてみてください。

※ 作成した図

1. 以下の画像にある手順で、水平グリットと垂直グリットを挿入します。

2. 垂直グリット、水平グリットの長さをそれぞれ引き伸ばし、図と接着させます。

※ 赤丸のポイントをクリックしながら右へドラックすると横に引き延ばせます。

3. 寸法線の高さをドラックで調整します。

※ 以下の図のように、ポイントが黄色くなった状態で上下にドラックし、高さ調整ができます。

4. 以下の画像のように、赤枠の寸法の値をクリックすると、任意の数値を入力できるようになります。

※ 縦の寸法線も上記と同じような方法で編集します。

もし手順などで、何か解らない点があればお気軽に質問をしてみてくださいね。

返信をお待ちしています。

Answer 2

大沢さん　ご丁寧な回答ありがとうございました。おかげで理解できました。

Answer 3

回答ありがとうございます。

図に関しては手順書に付属しているソフトをもとにして操作しています。重ねて挿入しているかどうかわかりません。

＞図を重ねて挿入されていると思いますが、

どうしてわかるのでしょうか。

＞2 つ重ねている図のうち、どちらかの図を選択すると片方の図の寸法どちらの図にも寸法を入れたいということでしょうか

２通りのやり方であればどうなるでしょうか。

＞寸法を追加で入れるには Visio エキストラの寸法ステンシルを使用~

了解しました。手順書のやり方とは少し違う感じです。

手順書では

１．コントロールの寸法のマスターシェイプをドラッグする。

２．寸法線の寸法補助線を壁の接続ポイントへ接着する。

３．もう一方の寸法補助線も接着する。

４．寸法線の高さを調整するには、寸法補助線にあるコントロールハンドルをドラッグする。

Answer 4

ベイ高津 さん、こんにちは。

マイクロソフト コミュニティをご利用いただき、ありがとうございます。

図形の寸法線を手動で追加できるかという質問ですね。

寸法線の追加について確認させてほしいのですが、画像では [壁、骨組み、構造] の [部屋] の図を重ねて挿入されていると思いますが、 2 つ重ねている図のうち、どちらかの図を選択すると片方の図の寸法が表示されなくなるため、どちらの図にも寸法を入れたいということでしょうか ?

もしそうであれば、寸法を追加で入れるには Visio エキストラの寸法ステンシルを使用してみると良いのかなと思います。

挿入方法については、以下の情報を参考にしてみるとよいと思います。

参考: 寸法について

※ その他の図形 > Visio エキストラ > 寸法 - 工学系 > 水平グリットや垂直グリットを使用する方法です。

挿入したグリットをドラックで引き延ばしたり、図形データから単位なども変更ができると思うのでこちらの方法を試してみてください。

追加で質問がありましたら、お気軽に返信をしてみてくださいね。
