Wordで描画キャンパスの図に図表番号を挿入して保存終了後、文書を開くと図が消えている

Question

Word文書において描画キャンパスの図に図表番号を挿入して保存を行い、

Wordを終了後に再度同じ文書を開くと図が消えてしまいます。

こちらの対処方法と図の復元方法があれば教えていただきたいです。

発生環境

・Word 2007/2010 ※1

発生条件

・Word文書（*.docs）

・折り返しの種類と配置：行内

発生手順

1. Word 2007でワード文書を作成
2. Word 2007で描画キャンパスを挿入
3. Word 2007で描画キャンパス上に図を挿入
4. Word 2007/2010で図表番号を挿入 ※2
5. ワード文書を終了
6. Word 2007/2010で5の文書を起動
7. 図が消えていることを確認

※1 2010で作成した文書を2010で編集した場合は発生せず、

2007で作成した文書を2010で編集した場合に発生します

※2 [参考資料] リボンから [図表番号の挿入] を選択した場合に発生するが、

描画キャンパス上で右クリックを実施した場合は発生しない

以下のページは確認済みです。

http://support.microsoft.com/kb/918788/ja

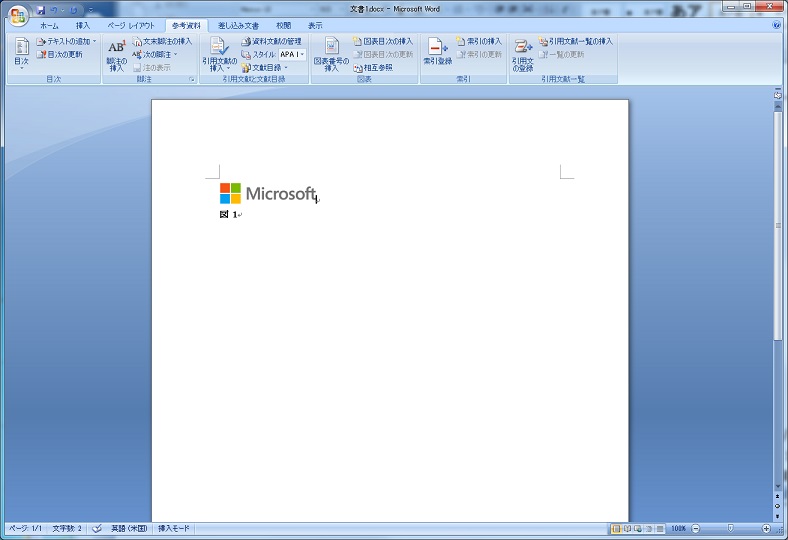

・保存前の状態

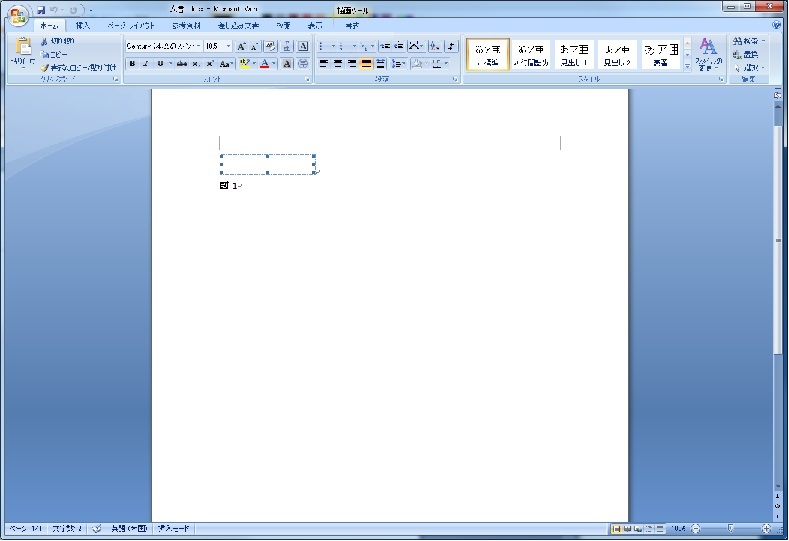

・保存後に開いた状態

Answer 1

H.O_888 さん、こんにちは。返信、ありがとうございます。

もう一度試してみたところ、こちらでも下図のように再現しました。。。

(前回と同じ Windows Vista + Office 2007 環境です)

描画キャンバス内の画像の位置、サイズ (大きさ)、などが関係しているのかな、と思い色々と試したのですが、同じ手順でも現象が起こらないこともあったので、要因らしい要因を見つけられなかった、という状況です。

Windows Update で Windows と Office 2007 を最新の状態にしたのですが、同じ結果となりました。

H.O_888 さんが書かれている、図表番号を挿入してから画像を挿入する方法で現象を回避していただけたら、と思います。

当現象について何か情報をお持ちの方がいましたら、ぜひ書き込みをお願いします。

Answer 2

H.O_888 さん、こんにちは。返信、ありがとうございます。

手元の PC (Windows Vista + Word 2007) で試してみたのですが、こちらでは同じような現象は起こりませんでした。

(Windows Vista なので、環境の違いが影響している可能性はありそうです)

お手数ですが、Word 2007 で docx 形式の新規文書を作成して、描画キャンバスに PC 内に保存してある画像を入れて図表番号を挿入するとどのようになるかを試してみてください。

新規作成の Word 文書でも再現する場合には、画像ファイルの形式 (BMP、JPG など) もあわせて書き込んでいただけたら、と思います。

返信、お待ちしています。

まず、私の環境はWindows 7 + Word 2007になります。

新規作成のWord文書でも現象は再現し、少なくともpng、jpg、bmpの形式では再現しております。

いろいろと試していて1つ分かったことは

「描画キャンパス作成→画像挿入→図表番号挿入」という操作を

「描画キャンパス作成→図表番号挿入→画像挿入」という順に変更すると

現象は発生しないようです。

宜しくお願いします。

Answer 3

H.O_888 さん、こんにちは。返信、ありがとうございます。

手元の PC (Windows Vista + Word 2007) で試してみたのですが、こちらでは同じような現象は起こりませんでした。

(Windows Vista なので、環境の違いが影響している可能性はありそうです)

お手数ですが、Word 2007 で docx 形式の新規文書を作成して、描画キャンバスに PC 内に保存してある画像を入れて図表番号を挿入するとどのようになるかを試してみてください。

新規作成の Word 文書でも再現する場合には、画像ファイルの形式 (BMP、JPG など) もあわせて書き込んでいただけたら、と思います。

返信、お待ちしています。

Answer 4

森様

ご確認いただきありがとうございます。

>Word 2007 で作成した文書を 2010 で編集した場合にのみ発生するということなので手元の環境でも試してみ

>ましたが、症状が再現されませんでした。

記載が分りにくくて申し訳ありませんが、

発生する環境は以下の通りです。

・Word 2007で作成→2007または2010で編集

>Word 2007 を開を開く → 挿入タブ の [図形] から [新しい描画キャンバス] をクリック → 画面上部のメニューか

>ら [挿入] → [図] の順にクリックして画像を選択→ 描画キャンバス上で右クリック → 図表番号の挿入をクリック

>して図表番号を挿入

>以上の手順で作成したファイルを保存して、Word 2010 で開きました。

>もし、H.O_888 さんが行った手順と異なる部分 (特に画像の挿入方法など) がありましたら書いてみてください

>ね。

再現手順を確認したところ、図表番号の挿入方法が「描画キャンパス上で右クリック」ではなく、

[参考資料] リボンから [図表番号の挿入] を選択した場合に発生しました。

「描画キャンパス上で右クリック」では発生しませんでした。

>あと、Word 2007 で作成した文書を保存して 2007 で開いた場合は症状が発生しないのか、図番号を入れ

>なかった場合は症状は発生しないのか、についても書いてみてください。

Word 2007作成→2007編集でも発生いたします。

また、図表番号を挿入しなかった場合は発生いたしません。

こちらの情報で何かわかることがあれば、教えていただきたいです。

Answer 5

H.O_888 さん、こんにちは。

マイクロソフト コミュニティをご利用いただき、ありがとうございます。

Word で描画キャンパスの図に図番号を挿入して保存後、再度文書を開くと図が消えてしまうのですね。

Word 2007 で作成した文書を 2010 で編集した場合にのみ発生するということなので手元の環境でも試してみましたが、症状が再現されませんでした。

手順としては以下の手順で実行しました。

Word 2007 を開を開く → 挿入タブ の [図形] から [新しい描画キャンバス] をクリック → 画面上部のメニューから [挿入] → [図] の順にクリックして画像を選択→ 描画キャンバス上で右クリック → 図表番号の挿入をクリック して図表番号を挿入

以上の手順で作成したファイルを保存して、Word 2010 で開きました。

もし、H.O_888 さんが行った手順と異なる部分 (特に画像の挿入方法など) がありましたら書いてみてくださいね。

あと、Word 2007 で作成した文書を保存して 2007 で開いた場合は症状が発生しないのか、図番号を入れなかった場合は症状は発生しないのか、についても書いてみてください。

返信をお待ちしております。
