Project2013のネットワークダイアグラムのレイアウトが思うようにできない

Question

ネットワークダイアグラムを良く作るのですが、Project2013の本機能を使うと、以下の様にリンクの線がページをまたがってしまい、横方向に長い図になってしまいます。

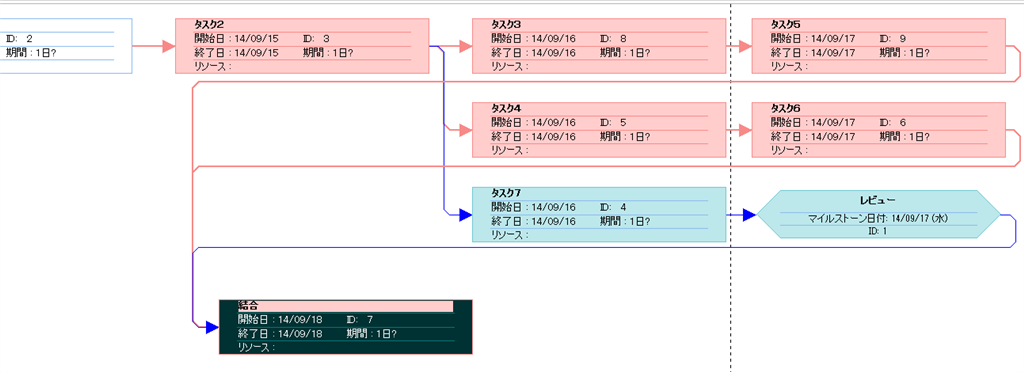

そこで、自動レイアウトをやめて手動にし、ボックスを移動すると、以下の様にリンク線がクロスしたり重なったりして非常に見づらくなります。

元々ネットワークダイアグラムをパワポで作成してきたのですが、タスクが多いプロジェクトでは当然限界がありますのでなんとかProjectを使ってガントチャートと同時に作成したいと思っています。

リンク線が主導で引き回せれば良いのですが、Projectの場合はお絵かきツールではないのでそれもできずに困っています。

何か良い解決方法があればご教示頂けると助かります。

Answer 1

おはようございます、ずっちです。

おそらく、ご希望のレイアウトは無理です。

ご存じの通り、各タスクの左は開始、右は終了を表し、矢印は依存関係を表しており、

ネットワークダイアグラムもそれに則ってデザインされています。

タスクの中間から矢印が伸びたり、タスクの右端に矢印の終端がくっつくレイアウトは、

ガントチャートには存在しない or 依存関係の変更が必要なので。

素人目にはわかりやすいのかもしれないですが、意味がわからなくなりませんかね・・・

工程管理なので横に伸びて印刷しづらいのはわかるんですが、

そろそろ 「Project viewer」みたいなのが欲しいなぁと個人的に思います。

13万もするものを関係者全員分買うってのはちと厳しい(^^;

Answer 2

ずっちさん、

回答ありがとうございます。

やはり無理なんでしょうかねぇ。。。

お客さまにきちんと進め方を理解頂く為の資料と、スケジュールネットワーク図（≒WBS）を一度に作ってしまいたいと思っていたのですが、難しいとなると、PMOとしてはトホホです。

Projectからタスク名と依存関係をExportして、ネットワーク図にするマクロでも組む、という面倒な対策を考えるしかないとか・・・

いずれにしてもありがとうございました。

Answer 3

下記サイトの『ネットワーク ダイアグラムを書式設定する』をご覧ください。

http://office.microsoft.com/ja-jp/project-help/HA010213028.aspx

BANSUI様、

ご教示ありがとうございます。

このFAQは拝見しているのですが、ラインだけを動かすことができず、ボックスを動かすとラインが勝手にレイアウトされておかしくなる、ということが問題なのです。

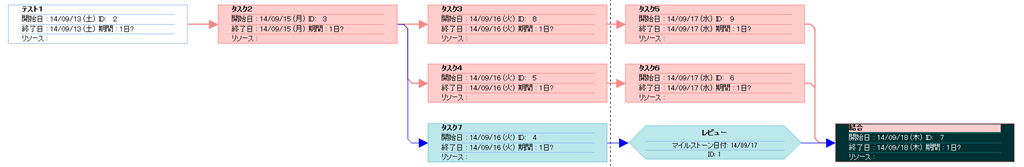

どのようなレイアウトにしたいのか、理想は以下の通りです。

そもそもProjectではここまでできないかもしれませんが、せめて左右方向に一直線にタスクが並ぶのはやめたいです。

このレイアウトならA4横位置の紙一枚に印刷できますので、非常にわかりやすくなります。

もし良い方法があればアドバイスをお願い致します。

Answer 4

下記サイトの『ネットワーク ダイアグラムを書式設定する』をご覧ください。

http://office.microsoft.com/ja-jp/project-help/HA010213028.aspx
