この記事では、ホット スワップ不可能なハードウェア コンポーネントを交換する一般的なプロセスについて説明します。 実際の交換手順は、元の機器メーカー (OEM) ハードウェア ベンダーによって異なります。 Azure Stack Hub統合システムに固有の詳細な手順については、ベンダーの現場交換可能ユニット (FRU) のドキュメントを参照してください。
注意事項
ファームウェアの平準化は、この記事で説明する操作の成功に不可欠です。 この手順を実行しない場合、システムが不安定になったり、パフォーマンスが低下したり、セキュリティの脅威が発生したり、Azure Stack Hub自動化がオペレーティング システムを展開できなくなる可能性があります。 ハードウェアを交換する場合は、ハードウェア パートナーのドキュメントを常に参照して、適用されたファームウェアが、Azure Stack Hub管理者ポータルに表示される OEM バージョンと一致することを確認してください。
警告
Azure Stack Hubでは、ソリューション内のすべてのサーバーが同じ構成である必要があります。 この要件には、CPU モデルとコア、メモリ量、NIC とリンクの速度、およびストレージ デバイスが含まれます。 Azure Stack Hubでは、ハードウェアの交換中やスケール ユニット ノードの追加時の CPU モデルの変更はサポートされません。 アップグレードなどの CPU の変更には、各スケール ユニット ノードで統一された CPU と、Azure Stack Hubの再デプロイが必要です。
| ハードウェア パートナー | リージョン | URL |
|---|---|---|
| Cisco | 全て |
Cisco Integrated System for Microsoft Azure Stack Hub Operations Guide Cisco Integrated System for Microsoft Azure Stack Hub のリリース ノート |
| Dell EMC | 全て |
cloud for Microsoft Azure Stack Hub 14G (アカウントとサインインが必要) クラウド for Microsoft Azure Stack Hub 13G (アカウントとサインインが必要) |
| Fujitsu | 日本 | 富士通マネージドサービスサポートデスク(アカウントとサインインが必要) |
| ヨーロッパ、中近東およびアフリカ | 富士通がIT製品・システムをサポート | |
| ヨーロッパ | Fujitsu MySupport (アカウントとサインインが必要) | |
| HPE | 全て | HPE ProLiant for Microsoft Azure Stack Hub |
| Lenovo | 全て | ThinkAgile SXMベストレシピ |
| Wortmann |
OEM/ファームウェア パッケージ terra Azure Stack Hub ドキュメント (FRU を含む) |
ホット スワップ不可能なコンポーネントには、次のものが含まれます。
- CPU (同じ種類 (モデル、コア) である必要があります)*
- Memory*
- マザーボード/ベースボード管理コントローラー (BMC)/ビデオ カード
- ディスク コントローラー/ホスト バス アダプター (HBA)/バックプレーン
- ネットワーク アダプター (NIC)
- グラフィックス処理装置 (GPU)
- オペレーティング システム ディスク*
- データ ドライブ (PCI-e アドイン カードなど、ホット スワップをサポートしていないドライブ)*
*これらのコンポーネントはホット スワップをサポートしている可能性がありますが、ベンダーの実装によって異なる場合があります。 詳細な手順については、OEM ベンダーの FRU ドキュメントを参照してください。

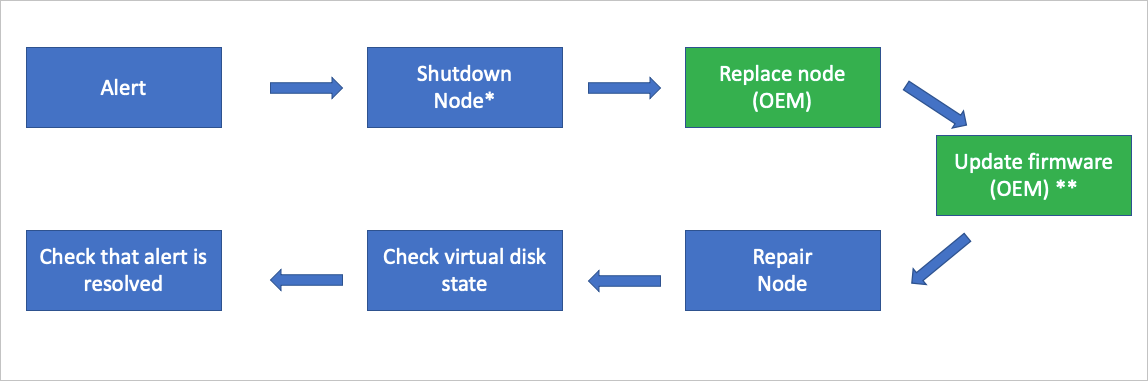

次のフロー図は、ホット スワップ不可能なハードウェア コンポーネントを交換する一般的な FRU プロセスを示しています。
- ハードウェアの物理的な状態によっては、この操作は必要ない場合があります。
** OEM ハードウェア ベンダーがコンポーネントの交換を行い、ファームウェアを更新するかどうかは、サポート 契約によって異なる場合があります。
アラート情報を確認する
Azure Stack Hubの正常性と監視システムは、記憶域スペース ダイレクトによって制御されるネットワーク アダプターとデータ ドライブの正常性を追跡します。 他のハードウェア コンポーネントは追跡されません。 その他のすべてのハードウェア コンポーネントについて、ハードウェア ライフサイクル ホストで実行されるベンダー固有のハードウェア監視ソリューションでアラートが発生します。
コンポーネントの交換プロセス
次の手順では、コンポーネントの交換プロセスの概要を示します。 OEM が提供する FRU のドキュメントを参照せずに、次の手順を実行しないでください。
シャットダウン アクションを使用して、スケール ユニット ノードを正常にシャットダウンします。 ハードウェアの物理的な状態によっては、この操作は必要ない場合があります。
シャットダウン アクションが失敗する可能性が低い場合は、 ドレイン アクションを使用してスケール ユニット ノードをメンテナンス モードにします。 ハードウェアの物理的な状態によっては、この操作は必要ない場合があります。
注
いずれの場合も、S2D (記憶域スペース ダイレクト) を中断することなく、同時に無効にして電源をオフにできるノードは 1 つだけです。
スケール ユニット ノードがメンテナンス モードされたら、 電源オフ アクションを使用します。 ハードウェアの物理的な状態によっては、この操作は必要ない場合があります。
注
電源オフ アクションが機能しない場合は、代わりにベースボード管理コントローラー (BMC) Web インターフェイスを使用してください。
破損したハードウェア コンポーネントを交換します。 OEM ハードウェア ベンダーがコンポーネントの交換を行うかどうかは、サポート 契約によって異なる場合があります。
ファームウェアを更新します。 ハードウェア ライフサイクル ホストを使用してベンダー固有のファームウェア更新プロセスに従って、交換されたハードウェア コンポーネントに承認済みのファームウェア レベルが適用されていることを確認します。 OEM ハードウェア ベンダーがこの手順を実行するかどうかは、サポート 契約によって異なる場合があります。
[修復] アクションを使用して、スケール ユニット ノードをスケール ユニットに戻します。
特権エンドポイントを使用して、 仮想ディスクの修復の状態を確認します。 新しいデータ ドライブでは、システムの負荷と使用領域によっては、完全な記憶域の修復ジョブに数時間かかることがあります。
修復アクションが完了したら、アクティブなすべてのアラートが自動的に閉じられたことを確認します。
次のステップ
- ホット スワップ可能な物理ディスクの交換については、「 ディスクの交換」を参照してください。
- 物理ノードの交換については、「 スケール ユニット ノードの交換」を参照してください。
