Application Gateway のバックエンドの正常性および診断ログ

Azure Application Gateway リソースは次の方法で監視できます。

  • バックエンドの正常性: Application Gateway は、Azure portal と PowerShell を介して、バックエンド プール内のサーバーの正常性を監視する機能を提供します。 バックエンド プールの正常性は、パフォーマンスの診断ログでも確認できます。

  • ログ:リソースのパフォーマンス、アクセス、その他のデータを記録したログは、監視のために保存し使用することができます。

  • メトリック: Application Gatewayには、システムが期待どおりに動作していることを確認するのに役立ついくつかのメトリックがあります。

注意

Azure を操作するには、Azure Az PowerShell モジュールを使用することをお勧めします。 作業を開始するには、Azure PowerShell のインストールに関する記事を参照してください。 Az PowerShell モジュールに移行する方法については、「AzureRM から Az への Azure PowerShell の移行」を参照してください。

バックエンドの正常性

Application Gateway は、ポータル、PowerShell、およびコマンドライン インターフェイス (CLI) を介して、バックエンド プールの各メンバーの正常性を監視する機能を提供します。 バックエンド プールの正常性の集計された概要は、パフォーマンスの診断ログでも確認できます。

バックエンドの正常性レポートには、バックエンドのインスタンスへの Application Gateway の正常性プローブの出力が反映されます。 プローブが正常に完了し、バックエンドがトラフィックを受信できる場合は、正常と見なされます。 それ以外の場合は異常と見なされます。

重要

Application Gateway サブネット上にネットワーク セキュリティ グループ (NSG) がある場合、Application Gateway サブネットで、v1 SKU の場合は 65503 から 65534、v2 SKU の場合は 65200 から 65535 のポート範囲をインバウンド トラフィック用に開いてください。 このポート範囲は、Azure インフラストラクチャの通信に必要です。 これらのポートは、Azure の証明書によって保護 (ロックダウン) されます。 対象のゲートウェイの顧客を含め、適切な証明書を持たない外部エンティティは、これらのエンドポイントに対する変更を開始することはできません。

ポータルを介したバックエンドの正常性の表示

ポータルでは、バックエンドの正常性が自動的に提供されます。 既存の Application Gateway で、 [監視]>[バックエンド正常性] を選択します。

バックエンド プール内の各メンバーはこのページに表示されます (NIC、IP、FQDN のいずれであっても)。 バックエンド プール名、ポート、バックエンドの HTTP 設定名、および正常性の状態が表示されます。 正常性の状態を表す有効値は、正常異常、および不明です。

Note

バックエンドの正常性の状態が不明と表示される場合、バックエンドへのアクセスが、NSG のルール、ユーザー定義ルート (UDR)、または仮想ネットワーク内のカスタム DNS によってブロックされていないことを確認します。

バックエンドの正常性

PowerShell を介したバックエンドの正常性の表示

次の PowerShell コードは、Get-AzApplicationGatewayBackendHealth コマンドレットを使用してバックエンドの正常性を表示する方法を示します。

Get-AzApplicationGatewayBackendHealth -Name ApplicationGateway1 -ResourceGroupName Contoso

Azure CLI を介したバックエンドの正常性の表示

az network application-gateway show-backend-health --resource-group AdatumAppGatewayRG --name AdatumAppGateway

結果

次のスニペットは、応答の一例を示します。

{
"BackendAddressPool": {
    "Id": "/subscriptions/00000000-0000-0000-000000000000/resourceGroups/ContosoRG/providers/Microsoft.Network/applicationGateways/applicationGateway1/backendAddressPools/appGatewayBackendPool"
},
"BackendHttpSettingsCollection": [
    {
    "BackendHttpSettings": {
        "Id": "/00000000-0000-0000-000000000000/resourceGroups/ContosoRG/providers/Microsoft.Network/applicationGateways/applicationGateway1/backendHttpSettingsCollection/appGatewayBackendHttpSettings"
    },
    "Servers": [
        {
        "Address": "hostname.westus.cloudapp.azure.com",
        "Health": "Healthy"
        },
        {
        "Address": "hostname.westus.cloudapp.azure.com",
        "Health": "Healthy"
        }
    ]
    }
]
}

診断ログ

Azure の各種ログを使用して、アプリケーション ゲートウェイの管理とトラブルシューティングを行うことができます。 一部のログにはポータルからアクセスできます。 どのログも Azure Blob Storage から抽出し、Azure Monitor ログ、Excel、Power BI などのさまざまなツールで表示できます。 各種ログの詳細については、以下の一覧を参照してください。

  • アクティビティ ログ:Azure アクティビティ ログ (以前の操作ログと監査ログ) を使用すると、Azure サブスクリプションに送信されるすべての操作とその操作の状態を表示できます。 アクティビティ ログ エントリは既定で収集され、Azure Portal で表示できます。
  • アクセス ログ:このログを使用して Application Gateway のアクセス パターンを表示し、重要な情報を分析できます。 これには、呼び出し元の IP、要求された URL、応答の待機時間、リターン コード、入出力バイトが含まれます。アクセス ログは 60 秒ごとに収集されます。 このログには、Application Gateway のインスタンスごとに 1 つのレコードが含まれます。 Application Gateway のインスタンスは、instanceId プロパティで識別されます。
  • パフォーマンス ログ:このログを使用すると、Application Gateway のインスタンスの実行状況を確認できます。 このログでは、インスタンスごとのパフォーマンス情報 (処理された要求の総数、スループット (バイト単位)、失敗した要求の数、正常および異常なバックエンド インスタンスの数など) が取得されます。 パフォーマンス ログは 60 秒ごとに収集されます。 パフォーマンス ログは v1 SKU でのみ使用できます。 v2 SKU の場合は、パフォーマンス データにメトリックを使用します。
  • ファイアウォール ログ:このログを使用すると、Web アプリケーション ファイアウォールが構成された Application Gateway の、検出モードまたは防止モードでログに記録された要求を表示することができます。 ファイアウォール ログは 60 秒ごとに収集されます。

Note

ログは、Azure Resource Manager デプロイ モデルでデプロイされたリソースについてのみ使用できます。 クラシック デプロイ モデルのリソースには使用できません。 2 つのモデルについて理解を深めるには、「Resource Manager デプロイとクラシック デプロイ」を参照してください。

ログを保存するための 3 つのオプションがあります。

  • ストレージ アカウント: ストレージ アカウントは、ログを長期間保存し、必要に応じて参照する場合に最適です。
  • イベント ハブ:イベント ハブは、他のセキュリティ情報/イベント管理 (SIEM) ツールと統合してリソースに関するアラートを取得する場合に便利なオプションです。
  • Azure Monitor ログ: Azure Monitor ログは、アプリケーションをリアルタイムに監視したり、傾向を見たりする一般的な用途に最適です。

PowerShell を使用したログの有効化

アクティビティ ログは、Resource Manager のすべてのリソースで自動的に有効になります。 アクセス ログとパフォーマンス ログで使用可能なデータの収集を開始するには、これらのログを有効にする必要があります。 ログ記録を有効にするには、次の手順に従います。

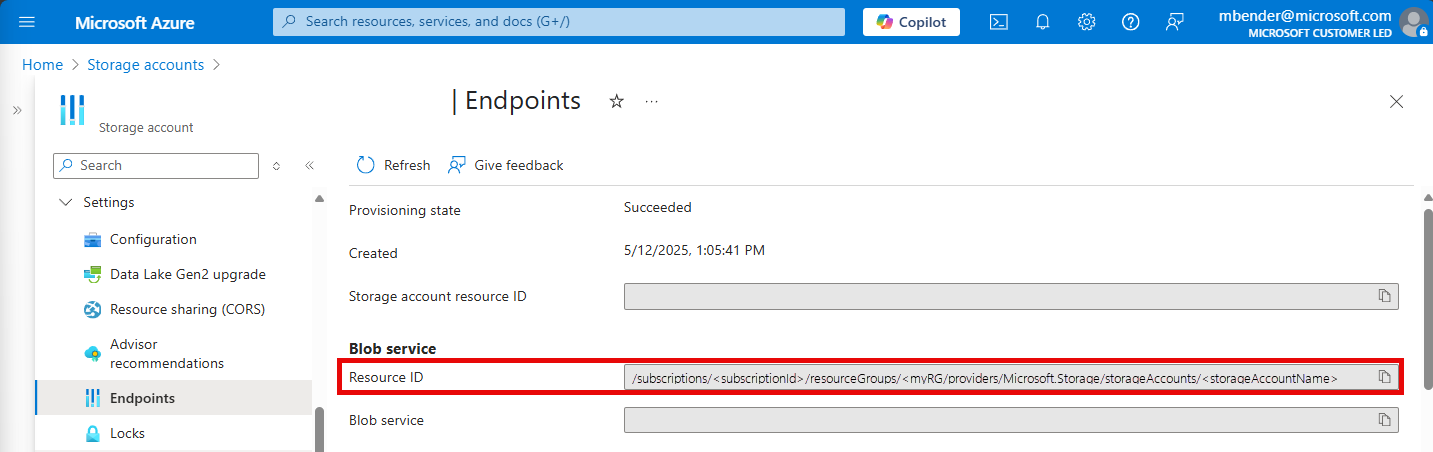

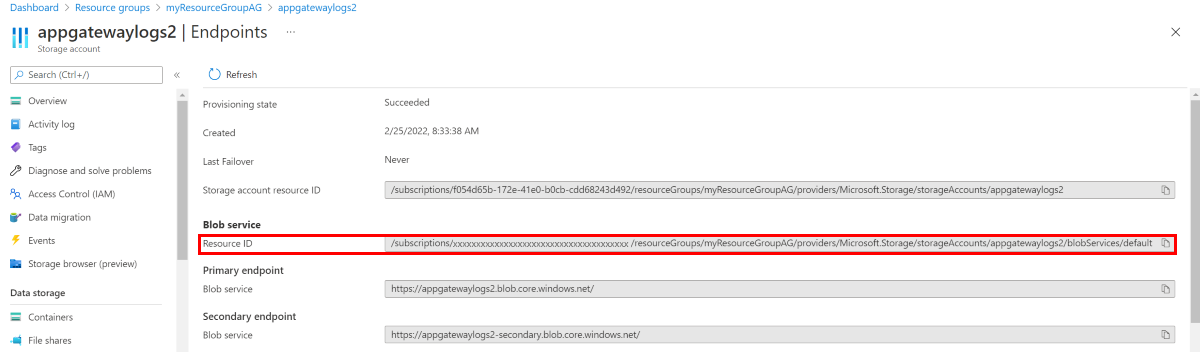

  1. ログ データを保存するストレージ アカウントのリソース ID をメモしておきます。 この値の形式は、/subscriptions/<サブスクリプション ID>/resourceGroups/<リソース グループ名>/providers/Microsoft.Storage/storageAccounts/<ストレージ アカウント名> です。 サブスクリプション内の任意のストレージ アカウントを使用できます。 この情報は、Azure Portal で確認できます。

    ストレージ アカウント エンドポイントのスクリーンショット

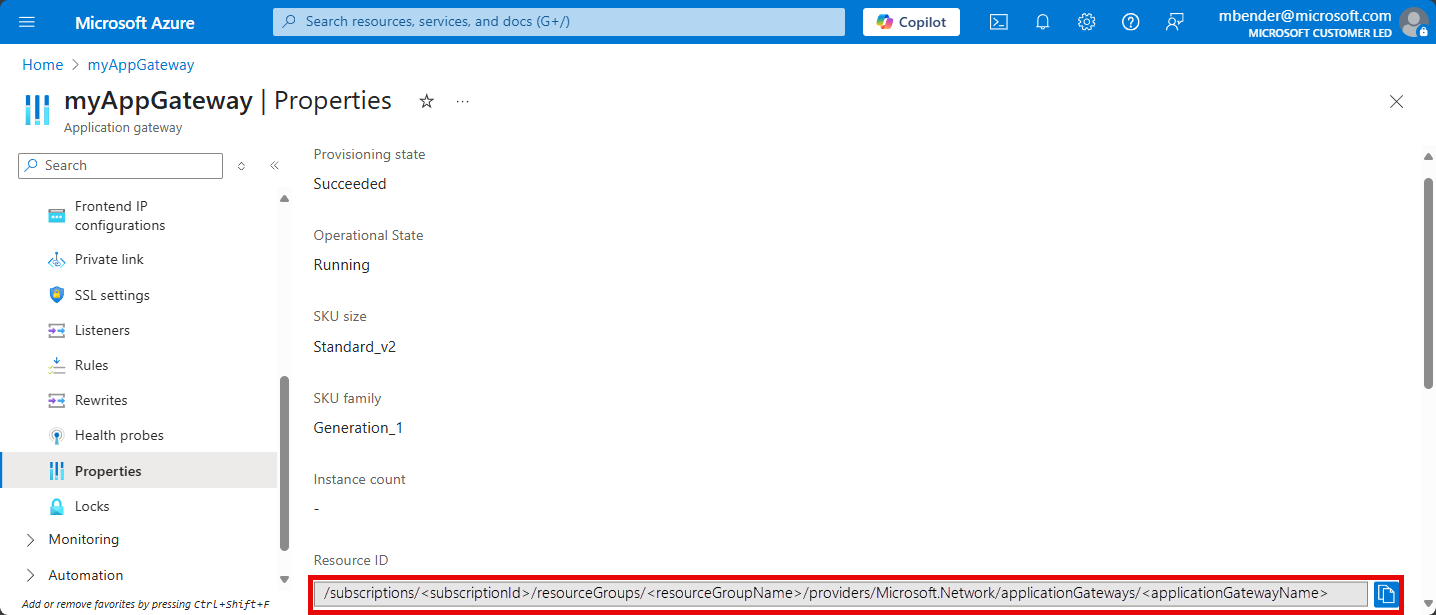

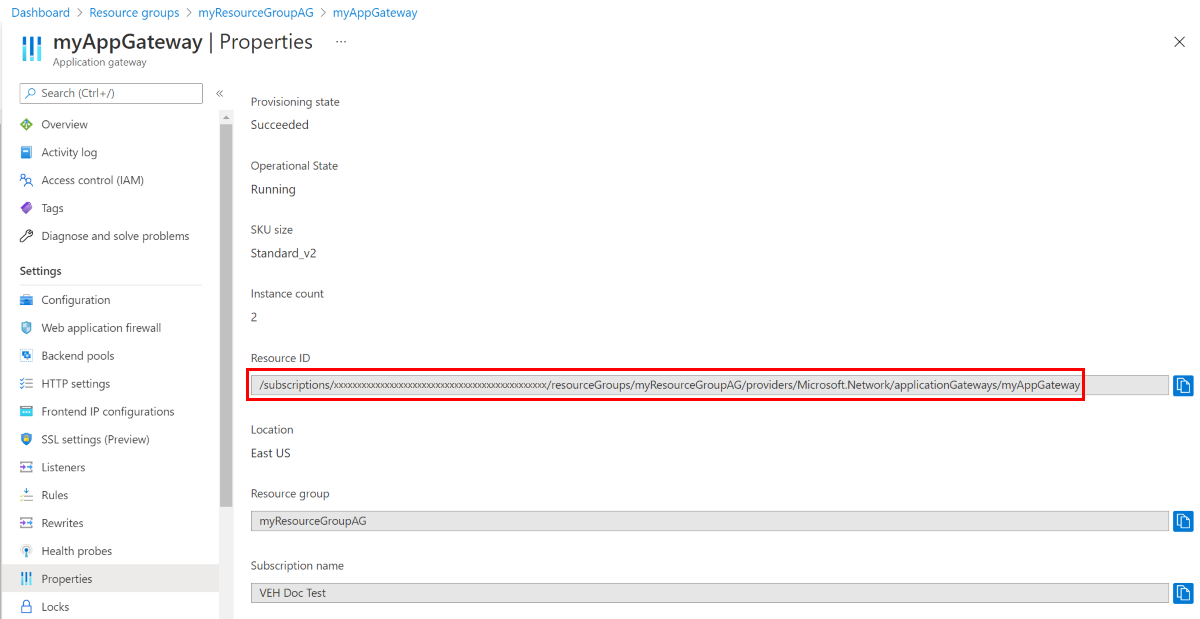

  2. ログを有効にするアプリケーション ゲートウェイのリソース ID をメモしておきます。 この値の形式は、/subscriptions/<サブスクリプション ID>/resourceGroups/<リソース グループ名>/providers/Microsoft.Network/applicationGateways/<Application Gateway 名> です。 この情報は、ポータルで確認できます。

    アプリ ゲートウェイ プロパティのスクリーンショット

  3. 次の PowerShell コマンドレットを使用して、診断ログを有効にします。

    Set-AzDiagnosticSetting  -ResourceId /subscriptions/<subscriptionId>/resourceGroups/<resource group name>/providers/Microsoft.Network/applicationGateways/<application gateway name> -StorageAccountId /subscriptions/<subscriptionId>/resourceGroups/<resource group name>/providers/Microsoft.Storage/storageAccounts/<storage account name> -Enabled $true


ヒント

アクティビティ ログでは別のストレージ アカウントは必要ありません。 アクセス ログとパフォーマンス ログにストレージを使用すると、サービス料金が発生します。

Azure Portal を使用したログの有効化

  1. Azure portal で、ご使用のリソースを見つけ、 [診断設定] を選択します。

    Application Gateway では、次の 3 つのログを使用できます。

    • アクセス ログ
    • パフォーマンス ログ
    • ファイアウォール ログ

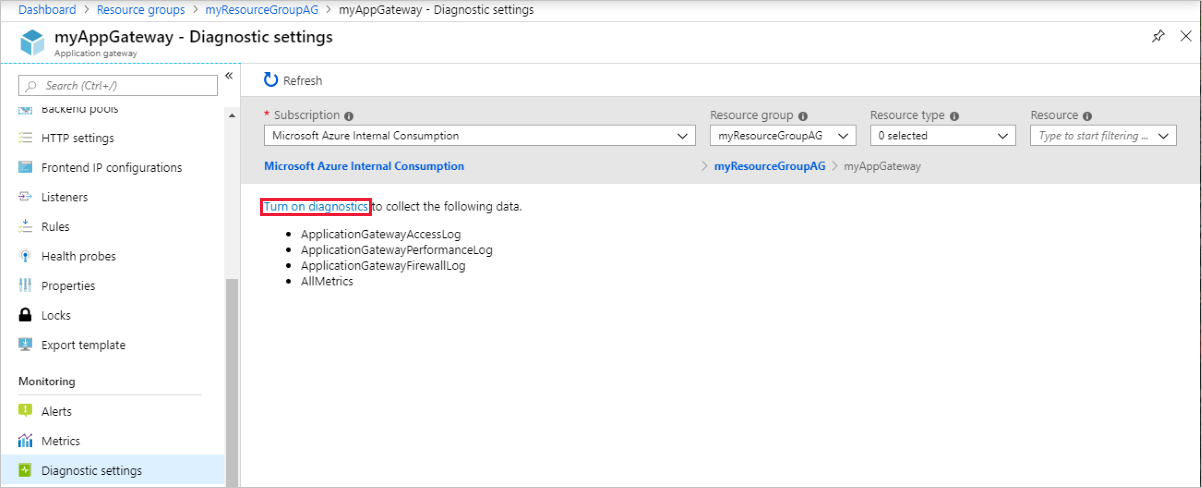

  2. データの収集を開始するには、 [診断を有効にする] を選択します。

    診断の有効化

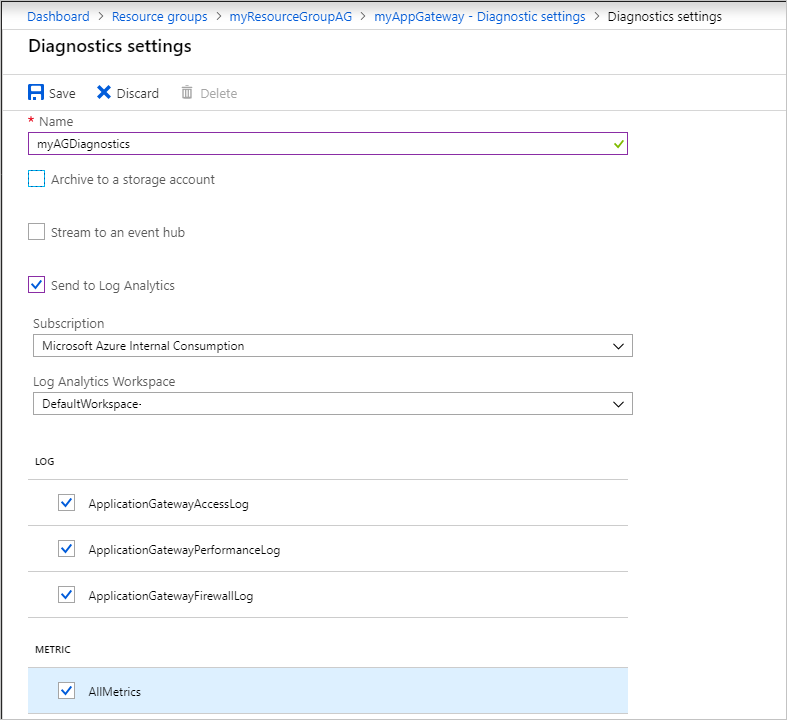

  3. [診断設定] ページに、診断ログの設定が表示されます。 この例では、Log Analytics を使用してログを保存します。 イベント ハブとストレージ アカウントを使用して診断ログを保存することもできます。

    構成プロセスの開始

  4. 設定の名前を入力し、設定を確認した後、 [保存] を選択します。

アクティビティ ログ

アクティビティ ログは、既定では Azure によって生成されます。 ログは、Azure のイベント ログ ストアに 90 日間保存されます。 これらのログの詳細については、「イベントとアクティビティ ログの表示」を参照してください。

アクセス ログ

アクセス ログは、前の手順で示したように、Application Gateway のインスタンスごとにログを有効にした場合にのみ生成されます。 データは、ログ記録を有効にしたときに指定したストレージ アカウントに格納されます。 次に示すように、Application Gateway の各アクセスは JSON 形式でログに記録されます。

Application Gateway と WAF v2 SKU の場合

説明
instanceId 要求を処理した Application Gateway のインスタンス。
clientIP Application Gateway の直接クライアントの IP。 別のプロキシがアプリケーション ゲートウェイの前面にある場合、その前面のプロキシの IP が表示されます。
httpMethod 要求で使用される HTTP メソッド。
requestUri 受信した要求の URI。
UserAgent HTTP 要求ヘッダーからのユーザー エージェント。
httpStatus Application Gateway からクライアントに返される HTTP 状態コード。
httpVersion 要求の HTTP バージョン。
receivedBytes 受信したパケットのサイズ (バイト単位)。
sentBytes 送信したパケットのサイズ (バイト単位)。
clientResponseTime バックエンドから受信した最初のバイト アプリケーション ゲートウェイと、クライアントに送信される最初のバイト アプリケーション ゲートウェイとの時間差 ( 秒単位)。
timeTaken クライアント要求の最初のバイトが処理され、その最後のバイトがクライアントへの応答で送信されるためにかかる時間の長さ (単位)。 通常、timeTaken フィールドには、要求パケットと応答パケットがネットワーク経由で移動する時間が含まれています。
WAFEvaluationTime 要求が WAF によって処理されるためにかかる時間の長さ (単位)。
WAFMode 値は、Detection または Prevention のいずれかです
transactionId クライアントから受信した要求を関連付ける一意識別子
sslEnabled バックエンド プールへの通信に TLS を使用したかどうか。 有効な値は on と off です。
sslCipher TLS 通信に使用されている暗号スイート (TLS が有効な場合)。
sslProtocol 使用されている SSL または TLS プロトコル (TLS が有効な場合)。
serverRouted アプリケーション ゲートウェイから要求がルーティングされる先のバックエンド サーバー。
serverStatus バックエンド サーバーの HTTP 状態コード。
serverResponseLatency バックエンド サーバーからの応答の待機時間 (単位)。
host 要求のホスト ヘッダーに表示されているアドレス。 ヘッダーの書き換えによって書き換えられた場合、このフィールドには更新されたホスト名が含まれます
originalRequestUriWithArgs このフィールドには元の要求 URL が含まれています
requestUri このフィールドには、Application Gateway での書き換え操作後の URL が含まれています
upstreamSourcePort バックエンド ターゲットへの接続を開始するときにApplication Gatewayによって使用されるソース ポート
originalHost このフィールドには、元の要求ホスト名が含まれています
{
    "timeStamp": "2021-10-14T22:17:11+00:00",
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "listenerName": "HTTP-Listener",
    "ruleName": "Storage-Static-Rule",
    "backendPoolName": "StaticStorageAccount",
    "backendSettingName": "StorageStatic-HTTPS-Setting",
    "operationName": "ApplicationGatewayAccess",
    "category": "ApplicationGatewayAccessLog",
    "properties": {
        "instanceId": "appgw_2",
        "clientIP": "185.42.129.24",
        "clientPort": 45057,
        "httpMethod": "GET",
        "originalRequestUriWithArgs": "\/",
        "requestUri": "\/",
        "requestQuery": "",
        "userAgent": "Mozilla\/5.0 (Windows NT 6.1; WOW64) AppleWebKit\/537.36 (KHTML, like Gecko) Chrome\/52.0.2743.116 Safari\/537.36",
        "httpStatus": 200,
        "httpVersion": "HTTP\/1.1",
        "receivedBytes": 184,
        "sentBytes": 466,
        "clientResponseTime": 0,
        "timeTaken": 0.034,
        "WAFEvaluationTime": "0.000",
        "WAFMode": "Detection",
        "transactionId": "592d1649f75a8d480a3c4dc6a975309d",
        "sslEnabled": "on",
        "sslCipher": "ECDHE-RSA-AES256-GCM-SHA384",
        "sslProtocol": "TLSv1.2",
        "sslClientVerify": "NONE",
        "sslClientCertificateFingerprint": "",
        "sslClientCertificateIssuerName": "",
        "serverRouted": "52.239.221.65:443",
        "serverStatus": "200",
        "serverResponseLatency": "0.028",
        "upstreamSourcePort": "21564",
        "originalHost": "20.110.30.194",
        "host": "20.110.30.194"
    }
}

注意

clientIP 値 127.0.0.1 のアクセス ログは、アプリケーション ゲートウェイ インスタンスで実行されている内部セキュリティ プロセスから発生します。 これらのログ エントリは無視してかまいません。

Application Gateway Standard および WAF SKU (v1) の場合

説明
instanceId 要求を処理した Application Gateway のインスタンス。
clientIP 要求の送信元 IP。
clientPort 要求の送信元ポート。
httpMethod 要求で使用される HTTP メソッド。
requestUri 受信した要求の URI。
RequestQuery Server-Routed: 要求が送信されたバックエンド プールのインスタンス。
X-AzureApplicationGateway-LOG-ID: 要求に使用される関連付け ID。 バックエンド サーバー上のトラフィックの問題をトラブルシューティングするために使用できます。
SERVER-STATUS: Application Gateway でバックエンドから受信した HTTP 応答コード。
UserAgent HTTP 要求ヘッダーからのユーザー エージェント。
httpStatus Application Gateway からクライアントに返される HTTP 状態コード。
httpVersion 要求の HTTP バージョン。
receivedBytes 受信したパケットのサイズ (バイト単位)。
sentBytes 送信したパケットのサイズ (バイト単位)。
timeTaken 要求の処理および応答の送信にかかった時間 (ミリ秒単位)。 これは、Application Gateway がHTTP 要求の最初のバイトを受信してから、応答の送信操作が完了するまでの間隔として計算されます。 通常、timeTaken フィールドには、要求パケットと応答パケットがネットワーク経由で移動する時間が含まれています。
sslEnabled バックエンド プールへの通信に TLS または SSL を使用したかどうか。 有効な値は on と off です。
host 要求がバックエンド サーバーに送信されたときに使用されたホスト名。 バックエンド ホスト名がオーバーライドされている場合、この名前に反映されます。
originalHost Application Gateway がクライアントから要求を受信したときに使用されたホスト名。
{
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/PEERINGTEST/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "operationName": "ApplicationGatewayAccess",
    "time": "2017-04-26T19:27:38Z",
    "category": "ApplicationGatewayAccessLog",
    "properties": {
        "instanceId": "ApplicationGatewayRole_IN_0",
        "clientIP": "191.96.249.97",
        "clientPort": 46886,
        "httpMethod": "GET",
        "requestUri": "/phpmyadmin/scripts/setup.php",
        "requestQuery": "X-AzureApplicationGateway-CACHE-HIT=0&SERVER-ROUTED=10.4.0.4&X-AzureApplicationGateway-LOG-ID=874f1f0f-6807-41c9-b7bc-f3cfa74aa0b1&SERVER-STATUS=404",
        "userAgent": "-",
        "httpStatus": 404,
        "httpVersion": "HTTP/1.0",
        "receivedBytes": 65,
        "sentBytes": 553,
        "timeTaken": 205,
        "sslEnabled": "off",
        "host": "www.contoso.com",
        "originalHost": "www.contoso.com"
    }
}

パフォーマンス ログ

パフォーマンス ログは、前の手順で示したように、Application Gateway のインスタンスごとにログを有効にした場合にのみ生成されます。 データは、ログ記録を有効にしたときに指定したストレージ アカウントに格納されます。 パフォーマンス ログ データは、1 分間隔で生成されます。 これは v1 SKU でのみ使用できます。 v2 SKU の場合は、パフォーマンス データにメトリックを使用します。 次のデータがログに記録されます。

説明
instanceId パフォーマンス データを生成中の Application Gateway のインスタンス。 複数インスタンスの Application Gateway の場合、インスタンスごとに 1 行が使用されます。
healthyHostCount バックエンド プール内の正常なホストの数。
unHealthyHostCount バックエンド プール内の異常なホストの数。
requestCount 処理された要求の数。
latency インスタンスから要求を処理するバックエンドへの要求の平均待機時間 (ミリ秒単位)。
failedRequestCount 失敗した要求の数。
throughput 最後のログ以降の平均スループット (1 秒あたりのバイト数)。
{
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "operationName": "ApplicationGatewayPerformance",
    "time": "2016-04-09T00:00:00Z",
    "category": "ApplicationGatewayPerformanceLog",
    "properties":
    {
        "instanceId":"ApplicationGatewayRole_IN_1",
        "healthyHostCount":"4",
        "unHealthyHostCount":"0",
        "requestCount":"185",
        "latency":"0",
        "failedRequestCount":"0",
        "throughput":"119427"
    }
}

Note

待機時間は、HTTP 要求の最初のバイトが受信されたときから、HTTP 応答の最後のバイトが送信されたときまでで計算されます。 これは、Application Gateway の処理時間、バックエンドへのネットワーク コスト、およびバックエンドが要求の処理に要した時間を加えたものです。

ファイアウォール ログ

ファイアウォール ログは、前の手順で示したように、Application Gateway のインスタンスごとにログを有効にした場合にのみ生成されます。 このログを使用するには、Application Gateway で Web アプリケーション ファイアウォールを構成する必要もあります。 データは、ログ記録を有効にしたときに指定したストレージ アカウントに格納されます。 次のデータがログに記録されます。

説明
instanceId ファイアウォール データを生成中の Application Gateway のインスタンス。 複数インスタンスの Application Gateway の場合、インスタンスごとに 1 行が使用されます。
clientIp 要求の送信元 IP。
clientPort 要求の送信元ポート。
requestUri 受信した要求の URL。
ruleSetType ルール セットの種類。 使用できる値は OWASP です。
ruleSetVersion 使用されるルール セットのバージョン。 使用できる値は 2.2.9 と 3.0 です。
ruleId トリガーするイベントのルール ID。
message トリガーするイベントのわかりやすいメッセージ。 詳細は details セクションに示されます。
action 要求に対して実行されるアクション。 使用可能な値は Blocked と Allowed (カスタム ルールの場合)、Matched (ルールが要求の一部と一致する場合)、Detected と Blocked (どちらも必須ルールの場合。WAF のモードが検出なのか防止なのかによって異なる)。
site ログの生成対象のサイト。 ルールがグローバルであるため、現時点では Global のみ表示されます。
details トリガーするイベントの詳細。
details.message ルールの説明。
details.data 要求で見つかった、ルールに一致するデータ。
details.file ルールが含まれている構成ファイル。
details.line イベントをトリガーした、構成ファイル内の行番号。
hostname Application Gateway のホスト名または IP アドレス。
transactionId 同じ要求内で発生した複数の規則違反をグループ化するのに役立つ、指定されたトランザクションの一意の ID。
{
    "timeStamp": "2021-10-14T22:17:11+00:00",
    "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/APPLICATIONGATEWAYS/{applicationGatewayName}",
    "operationName": "ApplicationGatewayFirewall",
    "category": "ApplicationGatewayFirewallLog",
    "properties": {
        "instanceId": "appgw_2",
        "clientIp": "185.42.129.24",
        "clientPort": "",
        "requestUri": "\/",
        "ruleSetType": "OWASP_CRS",
        "ruleSetVersion": "3.0.0",
        "ruleId": "920350",
        "message": "Host header is a numeric IP address",
        "action": "Matched",
        "site": "Global",
        "details": {
            "message": "Warning. Pattern match \\\"^[\\\\d.:]+$\\\" at REQUEST_HEADERS:Host .... ",
            "data": "20.110.30.194:80",
            "file": "rules\/REQUEST-920-PROTOCOL-ENFORCEMENT.conf",
            "line": "791"
        },
        "hostname": "20.110.30.194:80",
        "transactionId": "592d1649f75a8d480a3c4dc6a975309d",
        "policyId": "default",
        "policyScope": "Global",
        "policyScopeName": "Global"
    }
}

アクティビティ ログの表示と分析

次のいずれかの方法を使用して、アクティビティ ログのデータを表示および分析できます。

  • Azure Tools:Azure PowerShell、Azure CLI、Azure REST API、または Azure portal を使用して、アクティビティ ログから情報を取得します。 それぞれの方法の詳細な手順については、「リソース マネージャーの監査操作」を参照してください。
  • Power BI: Power BI アカウントをまだ所有していない場合は、無料で試すことができます。 Power BI テンプレート アプリを使用して、データを分析できます。

アクセス ログ、パフォーマンス ログ、ファイアウォール ログの表示と分析

Azure Monitor ログでは、BLOB ストレージ アカウントからカウンターとイベントのログ ファイルを収集できます。 このツールには、ログを分析するための視覚化と強力な検索機能が含まれています。

自身のストレージ アカウントに接続して、アクセス ログとパフォーマンス ログの JSON ログ エントリを取得することもできます。 JSON ファイルをダウンロードした後、そのファイルを CSV に変換し、Excel、Power BI などのデータ視覚化ツールで表示できます。

ヒント

Visual Studio を使い慣れていて、C# の定数と変数の値を変更する基本的な概念を理解している場合は、GitHub から入手できるログ変換ツールを使用できます。

GoAccess を介してアクセス ログを分析する

Microsoft は、人気のある GoAccess ログ アナライザーをインストールし、Application Gateway アクセス ログに対して実行する、Resource Manager テンプレートを発行しています。 GoAccess では、ユニーク ビジター、要求されたファイル、ホスト、オペレーティング システム、ブラウザー、HTTP 状態コードなど、重要な HTTP トラフィック統計情報が提供されます。 詳細については、GitHub の Resource Manager テンプレート フォルダーにある Readme ファイルを参照してください。
