Azure Virtual WAN での Private Link と DNS のガイド

Azure Private Link
Azure DNS
Azure Firewall
Azure バーチャル WAN

Azure Private Link を使用すると、クライアントはパブリック IP アドレス指定を使用せずに、プライベート仮想ネットワークから直接 Azure サービスとしてのプラットフォーム (PaaS) サービスにアクセスできます。 サービスごとに、ネットワークからのプライベート IP アドレスを使用するプライベート エンドポイントを構成します。 その後、クライアントはプライベート エンドポイントを使用して、サービスにプライベートに接続できます。

クライアントは、サービスの完全修飾ドメイン名 (FQDN) を引き続き使用してサービスに接続します。 サービスの FQDN をプライベート エンドポイントのプライベート IP アドレスに解決するように、ネットワーク内の DNS を構成します。

ネットワークの設計、特に DNS 構成は、サービスへのプライベート エンドポイント接続をサポートする上で重要な要素です。 この記事は、さまざまな Private Link シナリオの実装に関するガイダンスを提供する一連の記事の 1 つです。 どのシナリオも状況に正確に一致しない場合でも、ニーズに合わせて設計を調整できる必要があります。

ネットワーク トポロジの開始

開始ネットワーク トポロジは、この一連の記事のすべてのシナリオの開始点として機能するネットワーク アーキテクチャです。 このアーキテクチャは、Azure Virtual WAN を使用する一般的なハブスポーク ネットワークです。

この一連の記事で使用される開始 Virtual WAN アーキテクチャを示す図。

図 1: すべてのプライベート エンドポイントと DNS シナリオのネットワーク トポロジの開始

このアーキテクチャの Visio ファイル をダウンロードします。 このトポロジには、次の特性があります。

  • これは、Azure Virtual WAN で実装されているハブスポーク ネットワークです。
  • リージョンは 2 つあり、それぞれにリージョン Azure Firewall でセキュリティ保護された仮想ハブがあります。
  • セキュリティで保護された各リージョン仮想ハブには、Azure Virtual Network 接続用の次のセキュリティ設定があります。
    • インターネット トラフィック: Azure Firewall によって保護 - インターネットに送信されるすべてのトラフィックは、リージョン ハブ ファイアウォールを通過します。
    • プライベート トラフィック: Azure Firewall によってセキュリティ保護 - スポークからスポークに転送されるすべてのトラフィックは、リージョン ハブ ファイアウォールを通過します。
  • 各リージョンの仮想ハブは、Azure Firewall で保護されます。 リージョン ハブ ファイアウォールには、次の設定があります。
    • DNS サーバー: 既定 (Azure 提供) - リージョン ハブ ファイアウォールは、規則コレクションの FQDN 解決に Azure DNS を明示的に使用します。
    • DNS プロキシ: 有効 - リージョン ハブ ファイアウォールは、ポート 53 の DNS クエリに応答します。 キャッシュされていない値については、クエリを Azure DNS に転送します。
    • ファイアウォールは、ルールの評価と DNS プロキシ要求を、同じリージョンにある Log Analytics ワークスペースに記録します。 これらのイベントのログ記録は、一般的なネットワーク セキュリティ ログの要件です。
  • 接続された各仮想ネットワーク スポークには、リージョン ハブ ファイアウォールのプライベート IP アドレスとして構成された既定の DNS サーバーがあります。 それ以外 の場合は、FQDN ルールの評価が同期されていない可能性があります

複数リージョンのルーティング

セキュリティで保護された仮想ハブが複数ある場合、セキュリティで保護された Virtual WAN ハブではハブ間接続のサポートが制限されます。 この制限は、マルチハブ、リージョン内、およびリージョン間のシナリオに影響します。 そのため、ネットワーク トポロジは、 Azure Firewall を介したプライベートなリージョン間トラフィックのフィルター処理を直接容易にしません。 この機能のサポートは、 Virtual WAN ハブ ルーティングの意図とルーティング ポリシーを使用して提供されます。 この機能は現在プレビュー段階です。

この一連の記事では、内部セキュリティで保護されたトラフィックが複数のハブを通過しないことを前提としています。 複数のハブを通過する必要があるトラフィックは、セキュリティで保護された仮想ハブを介してプライベート トラフィックをフィルター処理せず、代わりに通過できるようにする並列トポロジで行う必要があります。

スポーク ネットワークの追加

スポーク ネットワークを追加すると、開始ネットワーク トポロジで定義されている制約に従います。 具体的には、各スポーク ネットワークはリージョン ハブにある既定のルート テーブルに関連付けられ、ファイアウォールはインターネットトラフィックとプライベート トラフィックの両方をセキュリティで保護するように構成されています。 次のスクリーンショットは、構成例を示しています。

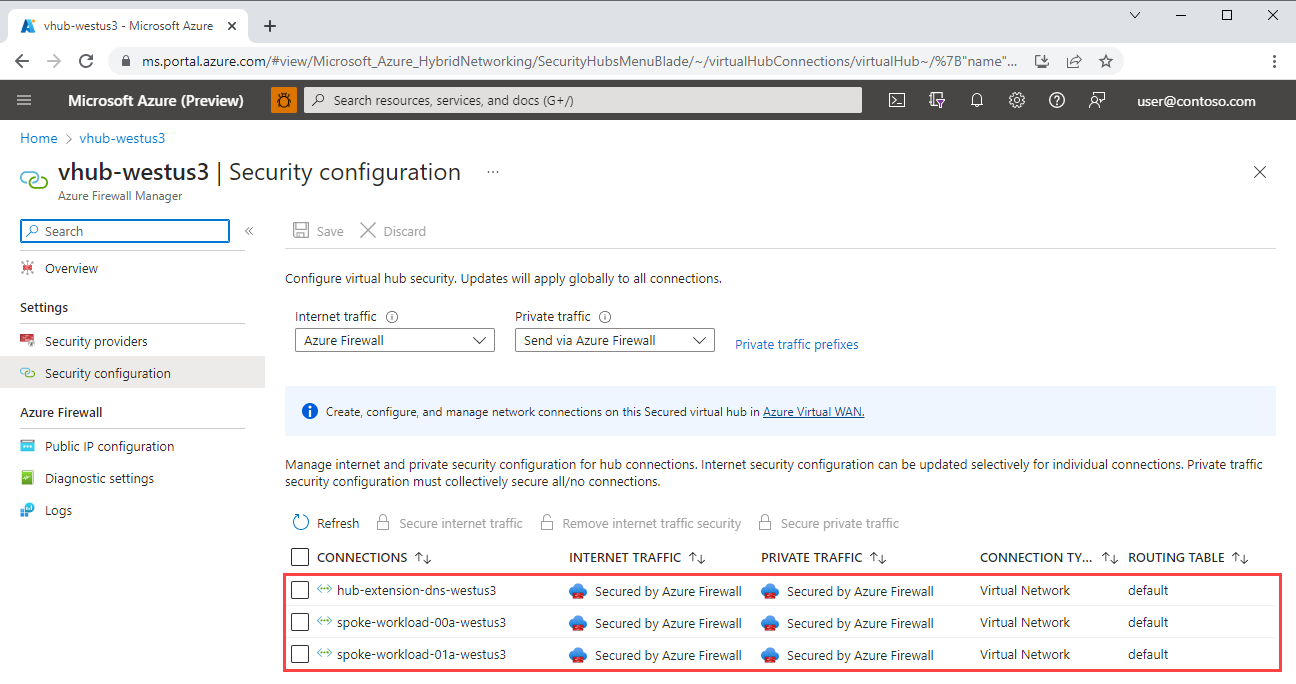

Azure Firewall がセキュリティで保護するインターネットトラフィックとプライベート トラフィックを示す仮想ネットワーク接続のセキュリティ構成のスクリーンショット。 図 2: 仮想ハブでの仮想ネットワーク接続のセキュリティ構成

主な課題

開始ネットワーク トポロジでは、プライベート エンドポイントの DNS を構成するための課題が発生します。

Virtual WAN を使用すると、マネージド ハブエクスペリエンスが得られますが、仮想ハブの構成に影響を与える機能や、仮想ハブにコンポーネントを追加する機能が限られているというトレードオフがあります。 従来のハブスポーク トポロジを使用すると、スポーク内のワークロードを分離しながら、DNS レコードなどの一般的なネットワーク サービスをセルフマネージド ハブで共有できます。 通常、Azure DNS がクライアントのプライベート エンドポイント IP アドレスを解決できるように、プライベート DNS ゾーンをハブ ネットワークにリンクします。

ただし、プライベート DNS ゾーンを Virtual WAN ハブにリンクすることはできません。そのため、ハブ内で発生する DNS 解決はプライベート ゾーンを認識しません。 具体的には、これは、FQDN 解決に DNS を使用するワークロード スポーク用に構成された DNS プロバイダーである Azure Firewall の問題です。

Virtual WAN ハブを使用すると、ワークロードで DNS 解決が必要なスポーク仮想ネットワークにプライベート DNS ゾーンをリンクすることが直感的に感じられます。 ただし、アーキテクチャで示されているように、DNS プロキシはリージョンのファイアウォールで有効になっており、すべてのスポークがリージョンファイアウォールを DNS ソースとして使用することが期待されます。 Azure DNS はワークロードのネットワークではなくファイアウォールから呼び出されるため、ワークロード ネットワーク上のプライベート DNS ゾーン リンクは解決には使用されません。

リージョンファイアウォールをスポークの DNS プロバイダーとして構成するには、スポーク仮想ネットワーク上のカスタム DNS サーバーを、通常の Azure DNS 値ではなく、ファイアウォールのプライベート IP を指すように設定します。

リージョンのファイアウォールで DNS プロキシを有効にした結果として生じる複雑さを考えて、それを有効にする理由を確認しましょう。

  • Azure Firewall ネットワーク ルールでは、アプリケーション ルールが処理しないエグレス トラフィックをより正確に制御するために、FQDN ベースの制限がサポートされます。 この機能を使用するには、DNS プロキシが有効になっている必要があります。 一般的な用途は、ネットワーク タイム プロトコル (NTP) トラフィックを既知のエンドポイント ( time.windows.com など) に制限することです。
  • セキュリティ チームは、DNS 要求ログの恩恵を受けることができます。 Azure Firewall には DNS 要求ログのサポートが組み込まれているため、すべてのスポーク リソースが DNS プロバイダーとして Azure Firewall を使用する必要があるため、広範なログ記録範囲が確保されます。

課題を説明するために、次のセクションでは 2 つの構成について説明します。 動作する簡単な例と、そうでないより複雑な例がありますが、その失敗は有益です。

作業シナリオ

次の例は、基本的なプライベート エンドポイント構成です。 仮想ネットワークには、プライベート エンドポイントを使用して PAAS サービスを使用する必要があるクライアントが含まれています。 仮想ネットワークにリンクされているプライベート DNS ゾーンには、サービスの FQDN をプライベート エンドポイントのプライベート IP アドレスに解決する A レコードがあります。 フローについては、次の図をご覧ください。

基本的なプライベート エンドポイントと DNS 構成を示す図。

図 3: プライベート エンドポイントの基本的な DNS 構成

このアーキテクチャの Visio ファイルをダウンロードします。

  1. クライアントは、stgworkload00.blob.core.windows.net 要求を発行します。

  2. 仮想ネットワーク用に構成された DNS サーバーである Azure DNS に対して、stgworkload00.blob.core.windows.net の IP アドレスが照会されます。

    仮想マシン (VM) から次のコマンドを実行すると、VM が DNS プロバイダーとして Azure DNS (168.63.129.16) を使用するように構成されていることが示されています。

    resolvectl status eth0

    Link 2 (eth0)
          Current Scopes: DNS
      Current DNS Server: 168.63.129.16
             DNS Servers: 168.63.129.16

  3. プライベート DNS ゾーン privatelink.blob.core.windows.net はワークロード VNet にリンクされているため、Azure DNS にはワークロード VNet からのレコードが応答に組み込まれます。

  4. FQDN ( stgworkload00.privatelink.blob.core.windows.net) をプライベート エンドポイントのプライベート IP にマップするプライベート DNS ゾーンに A レコードが存在するため、プライベート IP アドレス 10.1.2.4 が返されます。

    VM から次のコマンドを実行すると、ストレージ アカウントの FQDN がプライベート エンドポイントのプライベート IP アドレスに解決されます。

    resolvectl query stgworkload00.blob.core.windows.net

    stgworkload00.blob.core.windows.net: 10.1.2.4   -- link: eth0
                                        (stgworkload00.privatelink.blob.core.windows.net)

  5. 要求は、プライベート エンドポイントのプライベート IP アドレスに発行されます。この場合、10.1.2.4 です。

  6. 要求は Private Link 経由でストレージ アカウントにルーティングされます。

この設計は、Azure DNS が次の理由で機能します。

  • 仮想ネットワーク用に構成された DNS サーバーです。
  • リンクされたプライベート DNS ゾーンを認識します。
  • ゾーンの値を使用して DNS クエリを解決します。

非稼働シナリオ

次の例は、開始ネットワーク トポロジでプライベート エンドポイントを使用する単純な試行です。 プライベート DNS ゾーンを Virtual WAN ハブにリンクすることはできません。 そのため、クライアントが DNS サーバーとしてファイアウォールを使用するように構成されている場合、DNS 要求は、リンクされたプライベート DNS ゾーンを持たない仮想ハブ内から Azure DNS に転送されます。 Azure DNS では、既定のパブリック IP アドレスを指定する以外に、クエリを解決する方法がわかりません。

Azure Firewall で DNS プロキシが有効になっているため、プライベート DNS ゾーンの DNS 構成が機能しないことを示す図。

図 4: 開始ネットワーク トポロジでプライベート エンドポイントを使用する単純な試行

このアーキテクチャの Visio ファイルをダウンロードします。

  1. クライアントは、stgworkload00.blob.core.windows.net 要求を発行します。

    VM から次のコマンドを実行すると、仮想ハブ ファイアウォールを DNS プロバイダーとして使用するように VM が構成されていることが示されています。

    resolvectl status eth0

    Link 2 (eth0)
          Current Scopes: DNS
      Current DNS Server: 10.100.0.132
             DNS Servers: 10.100.0.132

  2. ファイアウォールでは、要求を Azure DNS に転送するための既定の設定で DNS プロキシが有効になっています。 要求は Azure DNS に転送されます。

  3. Azure DNS では、次の理由により、 stgworkload00.blob.core.windows.net をプライベート エンドポイントのプライベート IP アドレスに解決できません。

    1. プライベート DNS ゾーンを Virtual WAN ハブにリンクすることはできません。
    2. ワークロード仮想ネットワーク用に構成された DNS サーバーは Azure Firewall であるため、Azure DNS はワークロード仮想ネットワークにリンクされているプライベート DNS ゾーンを認識しません。 Azure DNS は、ストレージ アカウントのパブリック IP アドレスで応答します。

    VM から次のコマンドを実行すると、ストレージ アカウントの FQDN がストレージ アカウントのパブリック IP に解決されます。

    resolvectl query stgworkload00.blob.core.windows.net

    stgworkload00.blob.core.windows.net: 52.239.174.228 -- link: eth0
                                        (blob.bn9prdstr08a.store.core.windows.net)


    Azure Firewall は DNS クエリをプロキシしているため、ログに記録できます。 Azure Firewall DNS プロキシ ログの例を次に示します。

    DNS Request: 10.1.0.4:60137 - 46023 A IN stgworkload00.blob.core.windows.net. udp 63 false 512 NOERROR qr,rd,ra 313 0.009424664s
    DNS Request: 10.1.0.4:53145 - 34586 AAAA IN blob.bn9prdstr08a.store.core.windows.net. udp 69 false 512 NOERROR qr,aa,rd,ra 169 0.000113s

  4. クライアントは Private Link エンドポイントのプライベート IP アドレスを受信せず、ストレージ アカウントへのプライベート接続を確立できません。

上記の動作が必要です。 シナリオが対処する問題です。

シナリオ

この問題の解決策は似ていますが、一般的なワークロード シナリオを実行すると、ソリューションがさまざまな状況の要件にどのように対処するかを示します。 ほとんどのシナリオは、プライベート エンドポイント経由で 1 つ以上の PaaS サービスにアクセスするクライアントで構成されます。 これらは開始ネットワーク トポロジに準拠していますが、ワークロードの要件が異なります。 シナリオは、単一のリージョン PaaS サービスにアクセスするクライアントから始まります。 ますます複雑になり、ネットワークの可視性、リージョン、PaaS サービスが追加されます。

ほとんどのシナリオでは、クライアントは VM として実装され、クライアントがアクセスする PaaS サービスはストレージ アカウントです。 仮想マシン スケール セット、Azure Kubernetes Service ノード、同様の方法でルーティングされるその他のサービスなど、仮想ネットワーク上に公開されている NIC を持つ Azure リソースのスタンドインとして VM を検討する必要があります。

重要

Azure Storage アカウントの Private Link の実装は、他の PaaS サービスとは微妙な点で異なる場合がありますが、多くの場合は適切に調整されます。 たとえば、一部のサービスでは、Private Link を介して公開されている間に FQDN レコードが削除されるため、動作が異なる可能性がありますが、このような違いは通常、これらのシナリオのソリューションの要因ではありません。

各シナリオは、目的の終了状態から始まり、開始ネットワーク トポロジから目的の終了状態に到達するために必要な構成について詳しく説明します。 すべてのシナリオに対するソリューションは、 仮想ハブ拡張機能パターンを利用します。 このパターンでは、リージョン ハブの概念的な拡張機能として、分離された安全な方法で共有サービスを公開する方法について説明します。 次の表に、仮想ハブ拡張機能パターンとシナリオへのリンクを示します。

ガイド 説明
単一リージョン、専用 PaaS 1 つのリージョン内のワークロードは、1 つの専用 PaaS リソースにアクセスします。
