Azure Monitor メトリックス エクスプローラーを使用してメトリックを分析する

Azure Monitor においてメトリックスとは、時間をかけて収集および保存された一連の測定値とカウントです。 メトリックスには、標準 ("プラットフォーム" とも呼ばれます) とカスタムがあります。 Azure プラットフォームでは、標準メトリックスが提供されます。 これらのメトリックスは、Azure リソースの正常性と使用状況の統計を反映します。

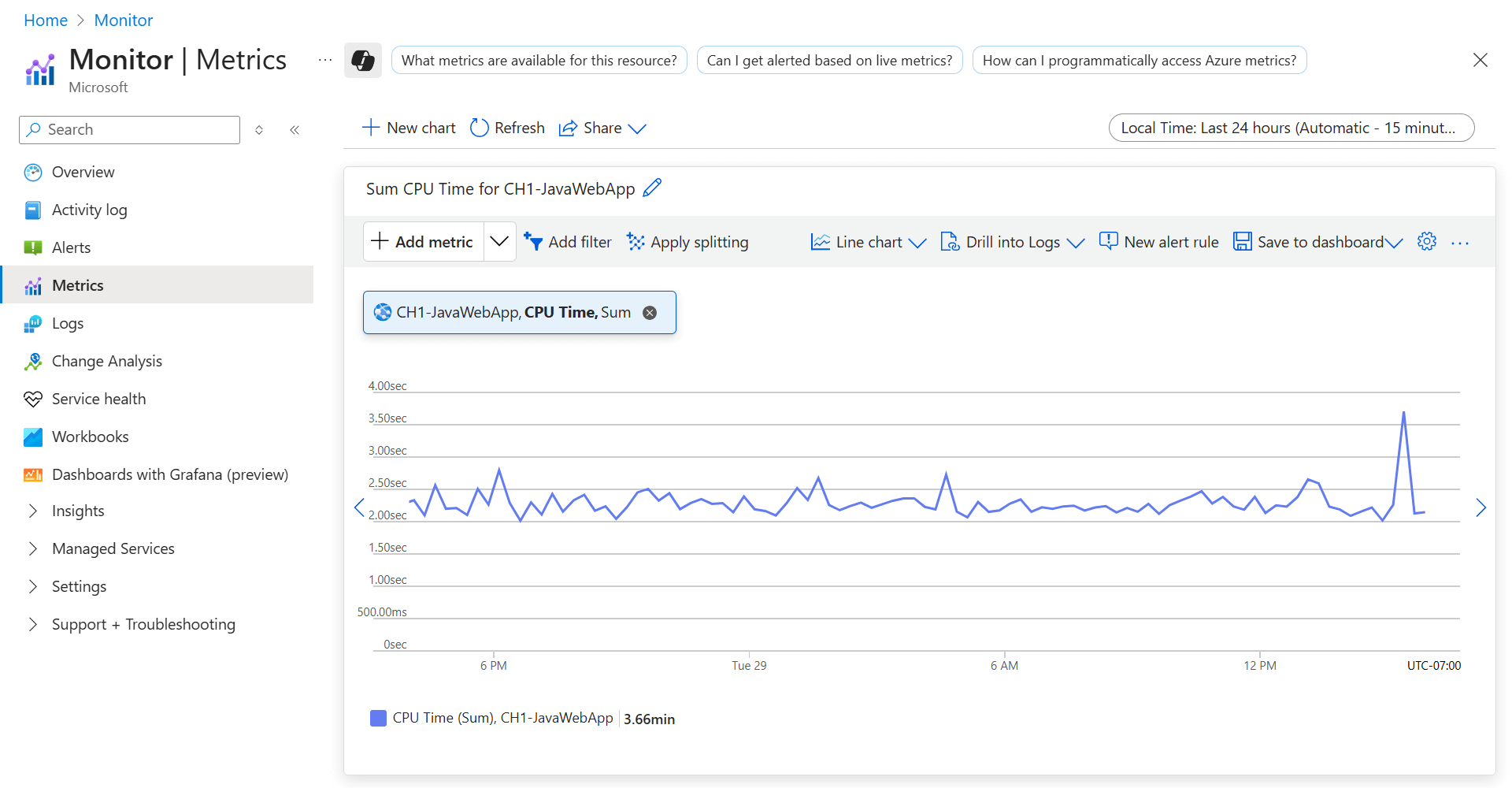

Azure Monitor のメトリック ス エクスプローラーを示すスクリーンショット。

アプリケーションでは、標準メトリックに加えて、追加のカスタム パフォーマンス インジケーターまたはビジネス関連のメトリックを出力します。 カスタム メトリック は、任意のアプリケーションまたは Azure リソースによって生成され、 Azure Monitor Insights、仮想マシンで実行されているエージェント ( Azure Monitor エージェントなど)、または OpenTelemetry を使用して収集できます。

Azure Monitor メトリック ス エクスプローラー は、グラフのプロット、傾向の視覚的な関連付け、メトリック値の急増と急減の調査に役立つ Azure portal のコンポーネントです。 メトリック ス エクスプローラーを使用して、リソースの正常性と使用率を調査します。

複数のリソース、リソース グループ、またはサブスクリプション全体のメトリックを視覚化するには、サブスクリプション レベルで 監視閲覧者 アクセス許可が必要です。 詳細については、「Azure portal で Azure ロールを割り当てる」を参照してください。

Azure Monitor メトリック ス エクスプローラーでのメトリック グラフの作成と操作の概要については、次のビデオをご覧ください。

PromQL を使用してメトリック グラフを作成する

Azure Monitor ワークスペースに格納されているメトリックの Prometheus クエリ言語 (PromQL) を使用してグラフを作成します。 PromQL は、ラベルのフィルター処理、数学演算、時系列全体の集計など、高度なクエリを使用して標準のグラフ コントロールを拡張します。 この機能には、Azure Monitor ワークスペースが必要です。 詳細については、「 PromQL を使用したメトリックス エクスプローラー」を参照してください。

メトリック グラフを作成する

Azure Monitorの概要ページまたはリソースの [監視] セクションからメトリック ス エクスプローラーを開きます。 Azure portal で [メトリック] を選択します。

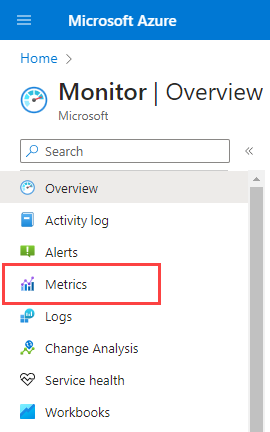

Azure portal でメトリックス エクスプローラーを開く方法を示すスクリーンショット。

Azure Monitor からメトリック ス エクスプローラーを開くと、[スコープの選択] ページが開きます。 [サブスクリプション]、 [リソース]、リージョンの [場所] フィールドを探索するリソースに設定します。 特定のリソースのメトリックス エクスプローラーを開くと、そのリソースに関する情報がスコープに事前に設定されます。

メトリックを分析するグラフを作成するための構成タスクの概要を次に示します。

リソース スコープを設定する

Azure Monitor メトリック ス エクスプローラーのリソース スコープ ピッカーを使用すると、グラフのスコープを設定して、1 つのリソースまたは複数のリソースのメトリックを表示できます。 複数のリソースにわたるメトリックを表示するには、リソースが同じサブスクリプションとリージョンの場所内にある必要があります。

1 つのリソースを選択する

Azure Monitor のメトリック エクスプローラーで単一リソースのメトリックを表示するには:

  1. [スコープの選択] を選択します。

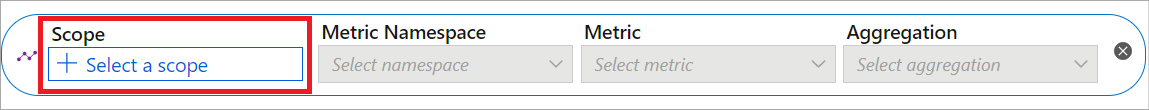

    メトリックス エクスプローラーのリソース スコープ ピッカーの開き方を示すスクリーンショット。

  2. リソース スコープ ピッカーを使用して、メトリックを表示するリソースを選択します。 特定のリソースのメトリックス エクスプローラーを開く場合は、スコープを設定する必要があります。

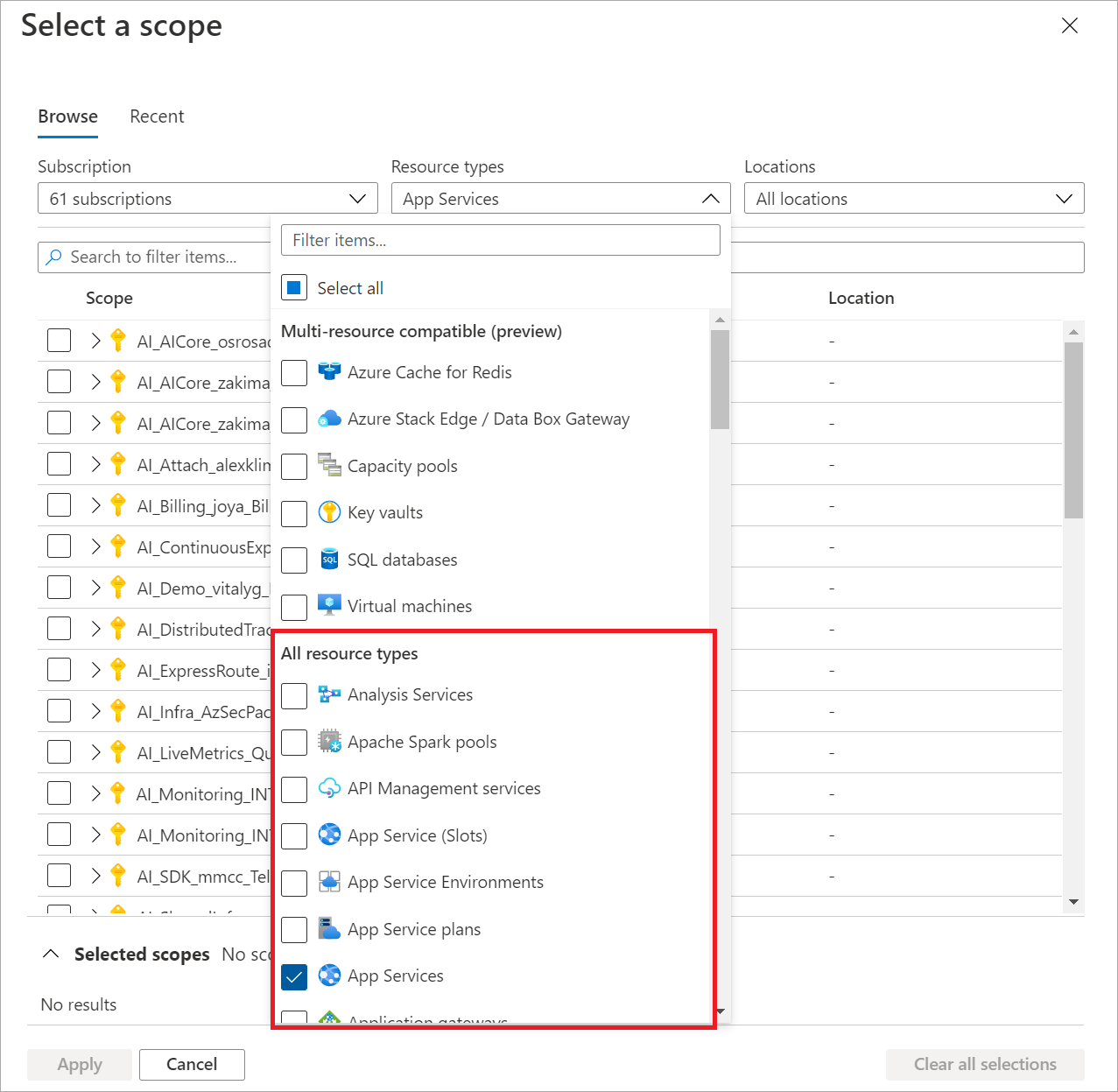

    一部のリソースでは、一度に 1 つのリソースのメトリックスのみを表示できます。 [リソースの種類] メニューの場合、これらのリソースは [すべてのリソースの種類] セクションに表示されます。

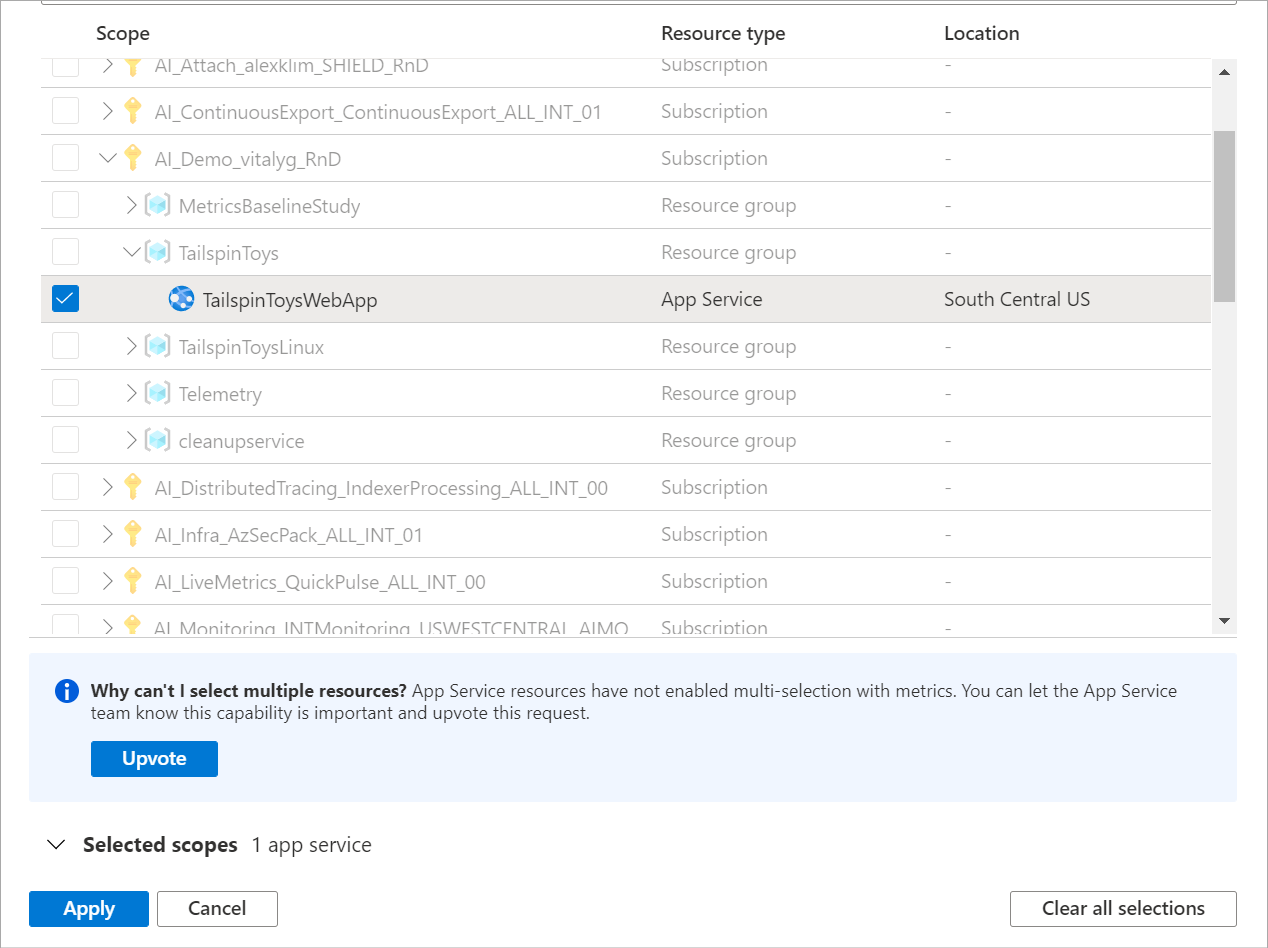

    スコープ ピッカーで利用可能なリソースを示すスクリーンショット。

  3. リソースを選択します。 ピッカーが更新され、選択したリソースを含むすべてのサブスクリプションとリソース グループが表示されます。.

    1 つのリソースを示すスクリーンショット。

  4. 選択が完了したら、 [適用] を選択します。

複数のリソースの選択

スコープ ピッカーの [ リソースの種類 ] メニューの上部で、複数のリソースに対してクエリを実行できるメトリックを確認できます。

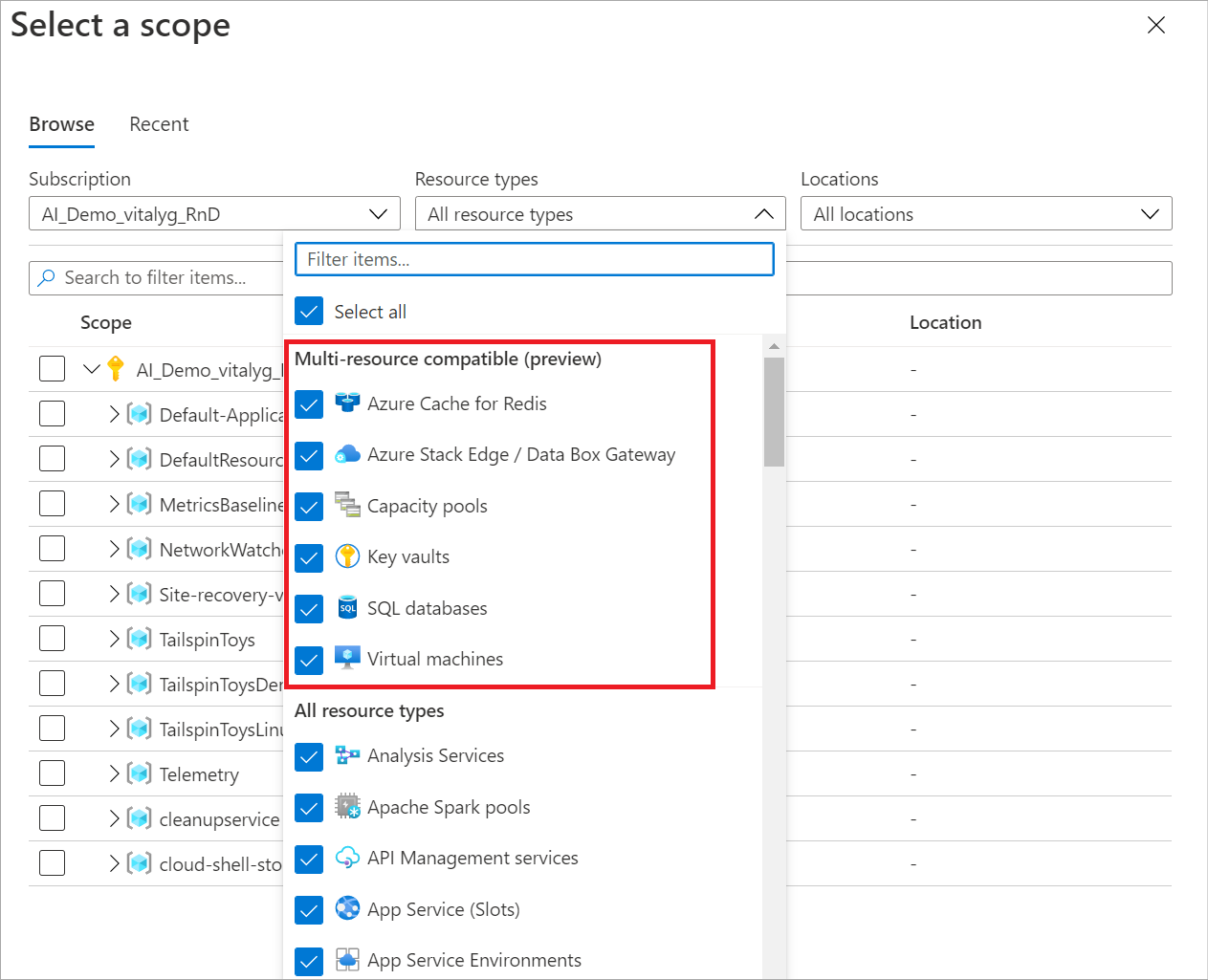

複数のリソースを持つグラフと互換性のあるリソースのメニューを示すスクリーンショット。

  1. 複数のリソースのメトリックを視覚化するには、まず、リソース スコープ ピッカー内で複数のリソースを選択します。

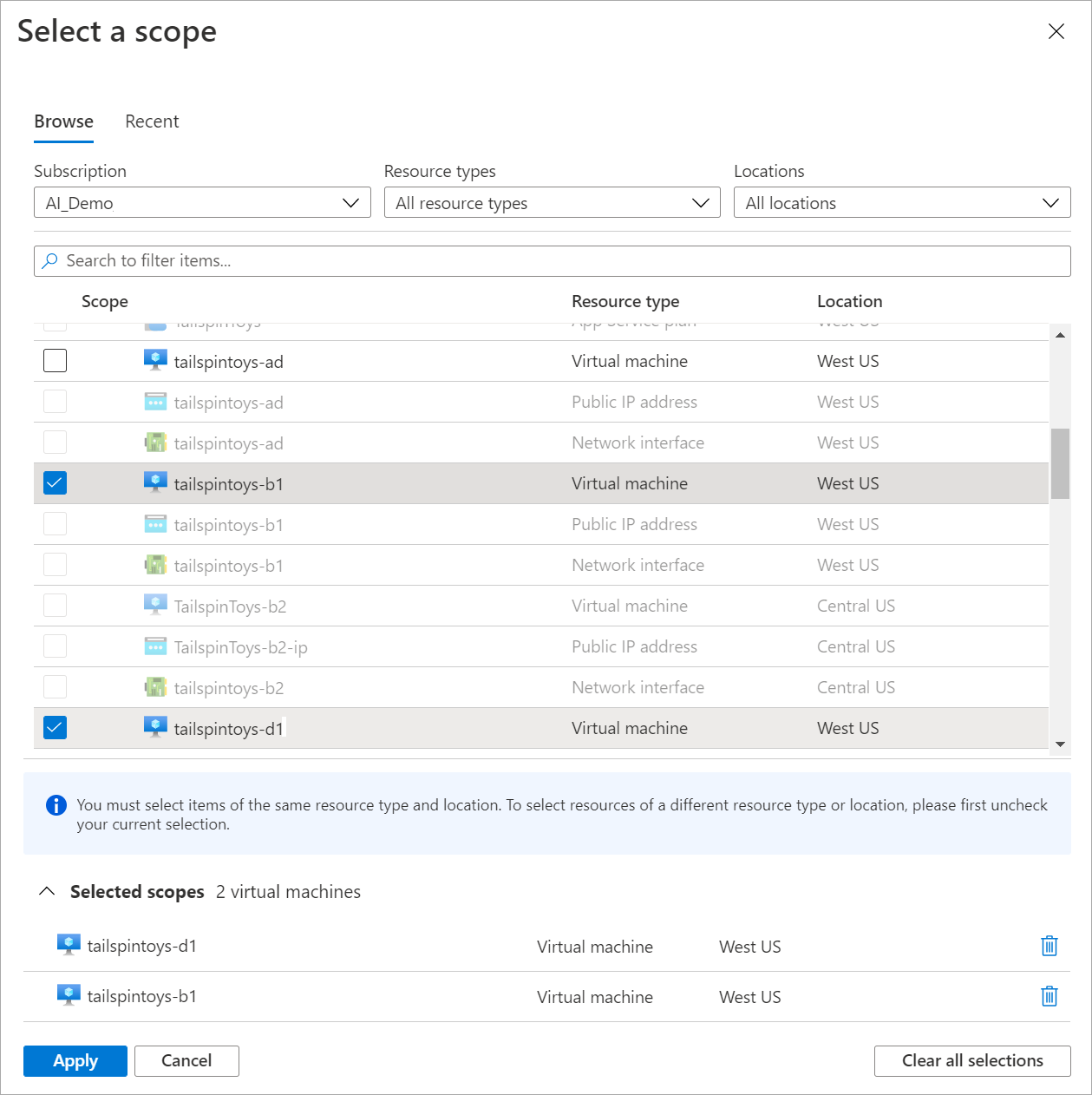

    リソース スコープ ピッカーで複数のリソースを選択する方法を示すスクリーンショット。

    選択するリソースは、同じリソースの種類、場所、サブスクリプション内のものに限られます。 これらの基準を満たしていないリソースは選択できません。

  2. を選択してを適用します。

リソース グループまたはサブスクリプションの選択

複数のリソースと互換性のある種類の場合は、サブスクリプションまたは複数のリソース グループ間でメトリックを照会します。

  1. まず、サブスクリプションまたは 1 つ以上のリソース グループを選択します。

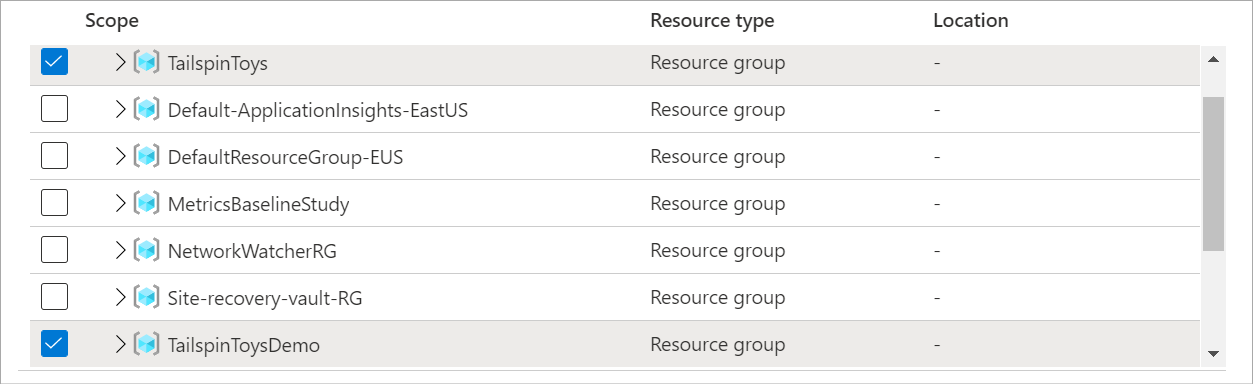

    複数のリソース グループにわたってクエリを実行する方法を示すスクリーンショット。

  2. リソースの種類と場所を選択します。

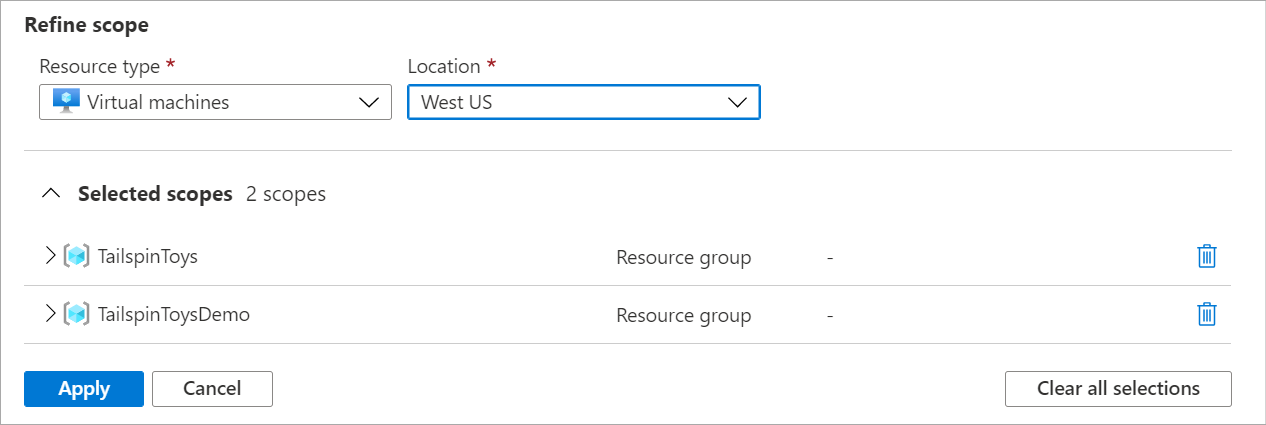

    リソース スコープ ピッカーでリソース グループを選択する方法を示すスクリーンショット。

  3. 選択されたスコープを展開して、その適用先のリソースを確認します。

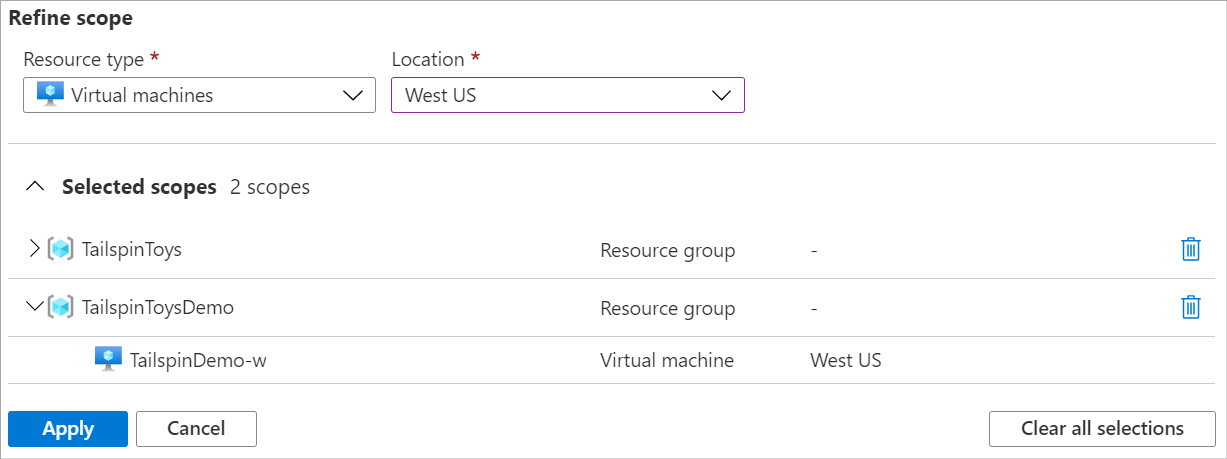

    グループ内の選択されたリソースを示すスクリーンショット。

  4. を選択してを適用します。

時間の範囲を構成する

時刻の選択ツールを使用すると、監視シナリオに関連するデータを表示するようにメトリック グラフの時間の範囲を構成できます。 既定では、直近の 24 時間のメトリック データがグラフに表示されます。

注

Azure のほとんどのメトリックは 93 日間保存されます。 1 つのグラフで最大 30 日間のデータに対してクエリを実行できます。 グラフをパンすると、完全な保有期間を表示できます。 この 30 日の制限は、ログベースのメトリックには適用されません。

時刻の選択ツールを使用して、過去 12 時間や過去 30 日間など、データの時間の範囲を変更します。

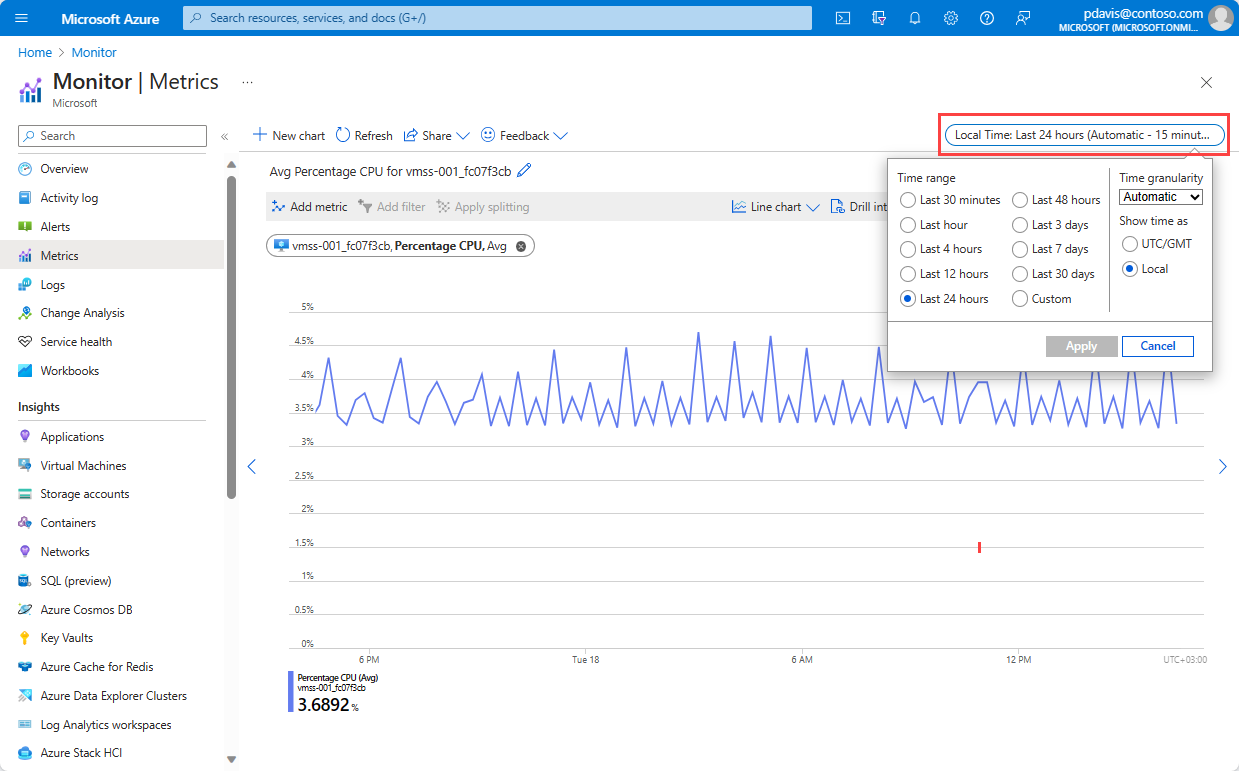

Azure portal でリソース メトリックデータの時間範囲を構成する方法を示すスクリーンショット。

時刻の選択ツールを使用して時間の範囲を変更できるほか、グラフ エリアのコントロールを使用してパンおよびズームすることもできます。

メトリクス グラフの移動とズーム

Azure Monitorメトリック ス エクスプローラーには、メトリック データ間を移動するための対話型のコントロールが用意されています。 時間範囲内を移動し、特定の期間にズームインして異常を調査できます。

メトリック データ間でパンする

パンするには、グラフの端にある左と右の矢印を選択します。 この矢印コントロールにより、選択した時間の範囲がグラフの期間の半分ずつ移動します。 過去24時間を表示している場合、左矢印を選択すると、時間範囲が1日半前から12時間前までにシフトします。

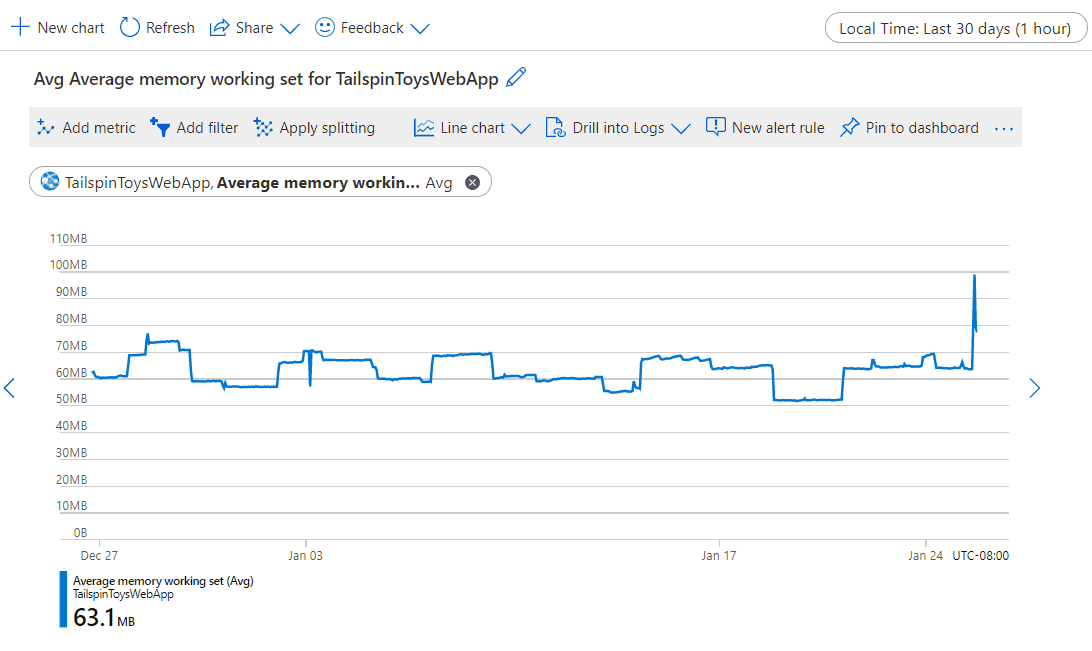

左矢印と右矢印のパン コントロールを示すアニメーション スクリーンショット。

メトリック データを拡大する

グラフ データの 時間細分性 を設定して、時間範囲全体の拡大と縮小をサポートします。 タイム ブラシを使用して、データのスパイクや急落など、グラフの興味深い領域を調査します。 グラフ上の領域を選択して、グラフを拡大すると、細分性の設定に基づいて、選択した領域の詳細が表示されます。 時間の細分性が [自動] に設定されている場合、ズームでは小さな粒度が選択されます。 新しい時間の範囲は、メトリックス エクスプローラーのすべてのグラフに適用されます。

メトリックス エクスプローラーのズーム機能を示すアニメーション スクリーンショット。

複数のメトリックの線とグラフを表示する

複数のメトリック ラインをプロットするグラフを作成するか、複数のメトリック グラフを同時に表示して、次の作業を行います。

  • 1 つの値が別の値とどのように関連しているかを確認できるように、同じグラフ上の関連するメトリックスの相互関係を示す。
  • 異なる測定単位を使用するメトリックスを近くに表示する。
  • 複数のリソースのメトリックスを視覚的に集計して比較する。

5 つのストレージ アカウントがあり、それらが一緒に消費する領域の量を知りたいとします。 個々の値とすべての値の合計をポイントインタイムで表示する積み上げ面グラフを作成します。

グラフを作成したら、[メトリックの追加] を選択して、同じグラフに別のメトリックを追加します。

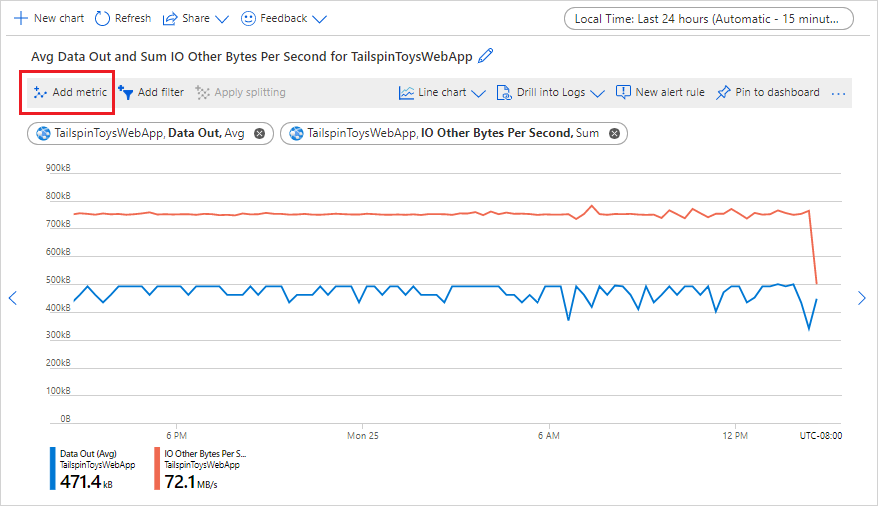

複数のメトリックを示すスクリーンショット。

複数のグラフを追加する

通常、グラフでは、異なる測定単位を使用するメトリックスを混在させることはできません。 たとえば、ミリ秒が使用されているあるメトリックを、キロバイトが使用されている別のメトリックと混在させないようにします。 また、スケールが大きく異なるメトリックスも混在させないようにします。 このような場合は、代わりに複数のグラフを使用することを検討してください。

  • 異なるメトリックを使用する別のグラフを作成するには、 [新規グラフ] を選択します。

  • 複数のグラフの順序を変更または削除するには、[その他のオプション] (...) を選択し、[上へ移動]、[下へ移動]、または [削除] アクションを選択します。

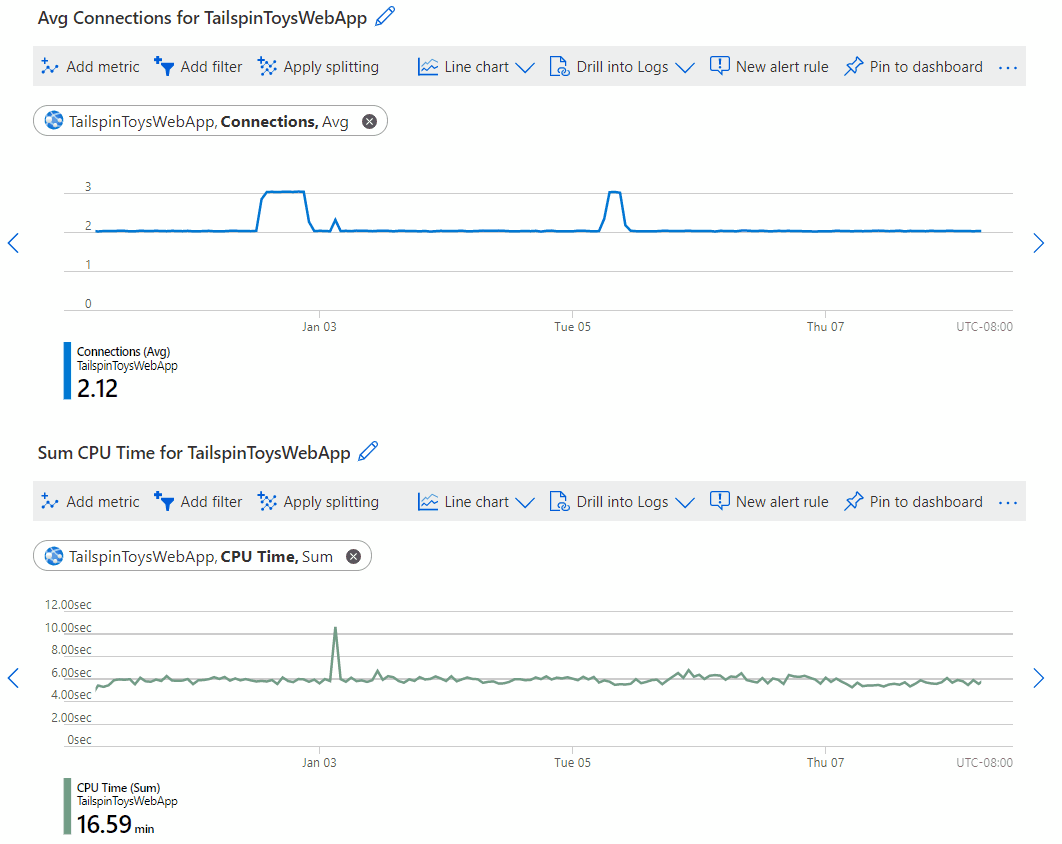

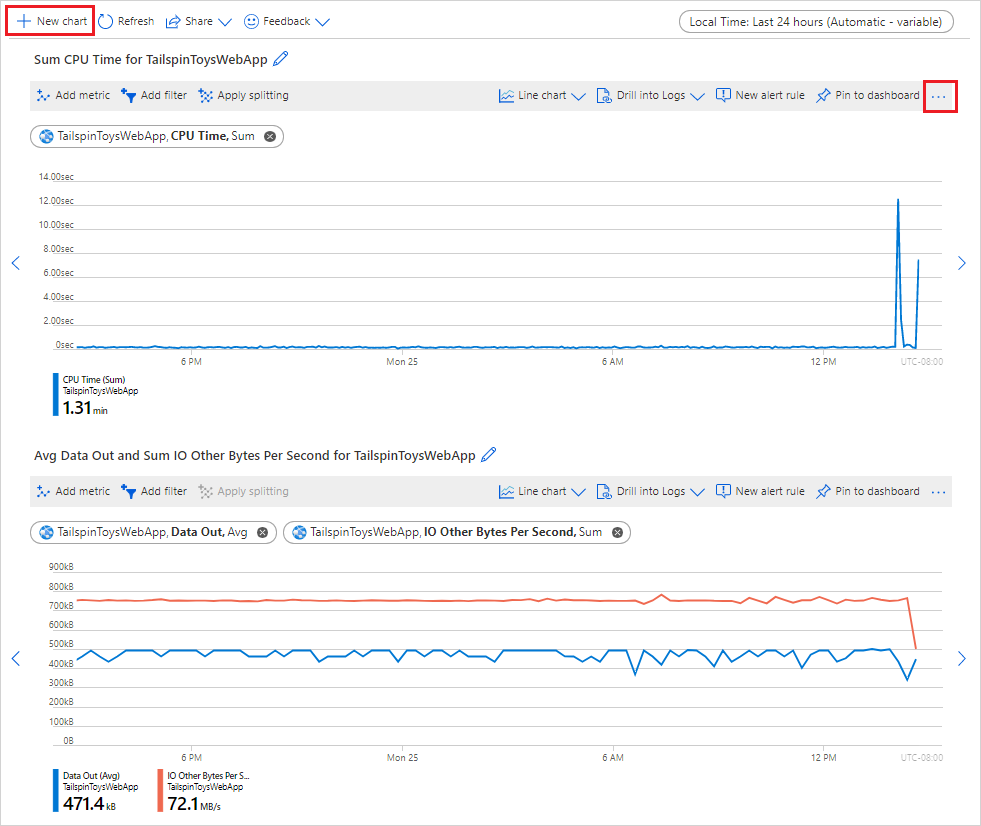

    複数のグラフを示すスクリーンショット。

異なる線の色を使用する

グラフの線の色は既定のパレットから自動的に割り当てられます。 グラフの線の色を変更するには、グラフの線に対応する凡例の色分けされたバーを選択します。 カラー ピッカーを使用して、線の色を選択します。

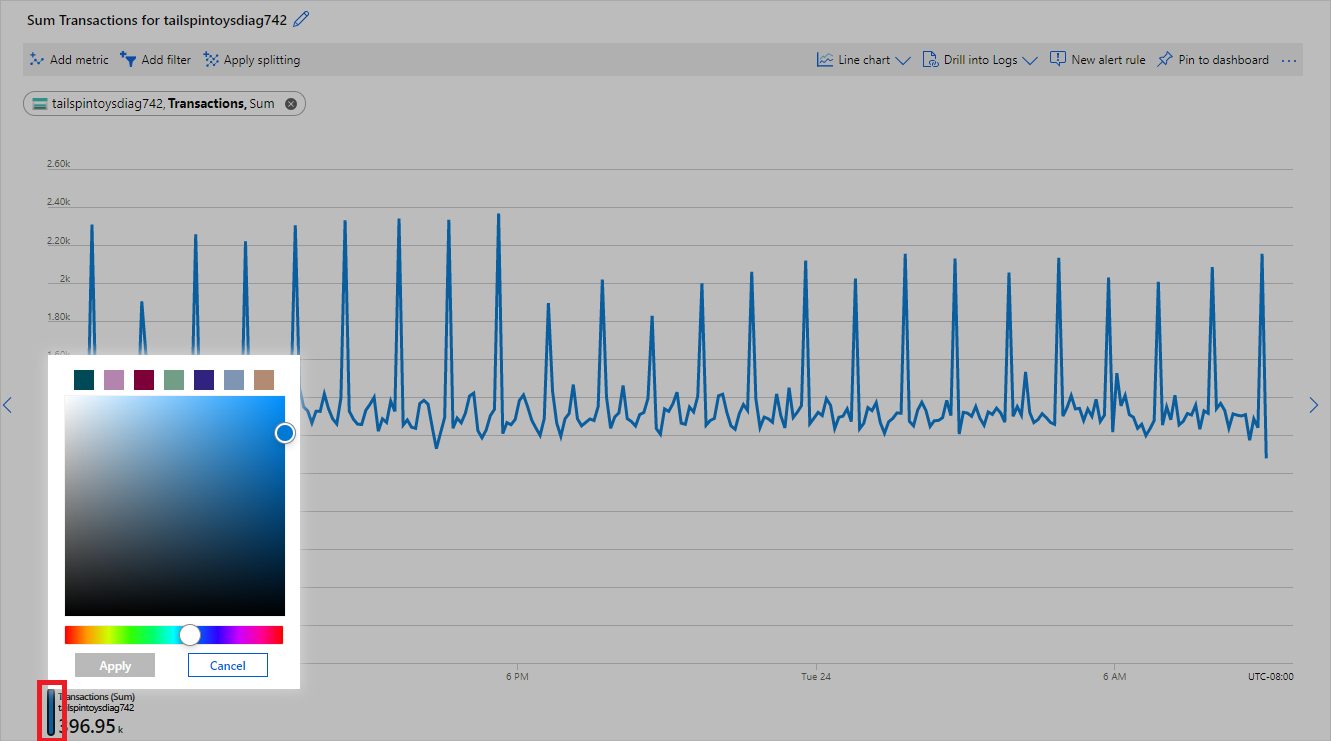

メトリックス エクスプローラーのライン カラー ピッカーを示すスクリーンショット。

ダッシュボードにグラフをピン留めしても、カスタマイズした色は保持されます。 次のセクションでは、グラフをピン留めする方法について説明します。

集計を構成する

メトリックをグラフに追加すると、メトリックス エクスプローラーによって既定の集計が適用されます。 既定の集計は基本的なシナリオで適切に機能しますが、別の集計を使用すると、メトリックに関するより多くの分析情報が表示される可能性があります。

グラフ上でさまざまな集計を使用する前に、メトリックス エクスプローラーでこれらがどのように処理されるかを理解しておく必要があります。 メトリックスは、ある期間を通してキャプチャされた一連の測定値 (または "メトリック値") です。 グラフをプロットすると、選択されたメトリックの値は、"時間の細分性"で個別に集計されます。

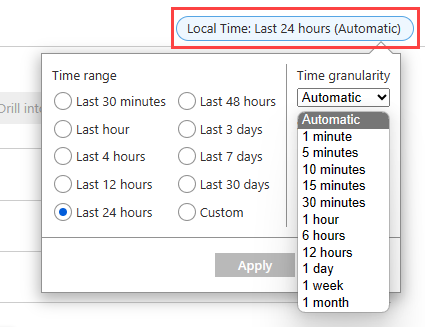

期間粒度のサイズを選択するには、メトリックス エクスプローラーの [時刻の選択ツール] を使用します。 時間グレインを明示的に選択しない場合、メトリックス エクスプローラーでは 自動が使用され、時間範囲に基づいて最適な時間グレインが選択されます。 メトリックス エクスプローラーは、時間グレインを決定した後、グラフの各タイム グレインの間にキャプチャしたメトリック値を集計します。時間グレインごとに 1 つのデータ ポイントです。

サーバーの応答時間メトリックが表示されているグラフがあるとします。 これは、過去 24 時間の期間にわたって平均の集計を使用しています。

時間の範囲と粒度のセレクターを示すスクリーンショット。

このシナリオでは、時間粒度を 30 分に設定すると、メトリックス エクスプローラーでは集計された 48 個のデータポイントからグラフが描画されます。 つまり、24 時間で、1 時間あたり 2 つのデータ ポイントが使用されます。 折れ線グラフでは、グラフのプロット エリア上にある 48 個の点が結ばれています。 各データ ポイントは、対象となる 30 分間に発生したサーバー要求においてキャプチャされたすべての応答時間の "平均" を表します。 時間の粒度を 15 分に切り替えると、集計された 96 個のデータ ポイントが取得されます。 つまり、24 時間で、1 時間あたり 4 つのデータ ポイントが取得されます。

メトリックス エクスプローラーには 5 つの集計の種類があります。

集約 Description
和 集計間隔中にキャプチャされたすべての値の合計。 集計の合計と呼ばれることもあります。
数える 集計間隔中にキャプチャされた測定値の数。 このメトリックが常に 1 の値でキャプチャされる場合、count 集計は合計集計と同じになります。 このシナリオは、メトリックが個別のイベントの数を追跡し、各測定が 1 つのイベントを表す場合によく見られます。
平均 集計間隔中にキャプチャされたメトリック値の平均。
分 集計間隔中にキャプチャされた最小の値。
マックス 集計間隔中にキャプチャされた最大値。

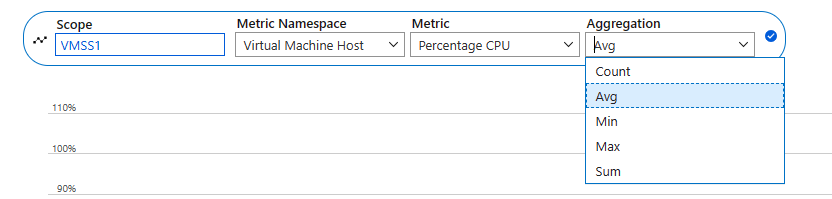

[集計] 候補リストを示すスクリーンショット。

メトリックス エクスプローラーでは、関連性のない集計が非表示になり、使用できなくなります。

メトリックの集計の仕組みの詳細については、「Azure Monitor メトリックの集計と表示」を参照してください。

ディメンションのフィルターと分割を使用する

フィルター処理と分割は、ディメンションを持つメトリックのための強力な診断ツールです。 これらのオプションを使用して、メトリックのセグメントがメトリック全体の値に影響を与えるのを分析し、メトリック データ内の考えられる外れ値を特定します。 これらの機能では、さまざまなメトリックのセグメントまたはディメンジョンが全体的なメトリック値にどのような影響を与えているかが示されます。

フィルター処理を使用すると、グラフに表示するディメンション値を選択できます。 たとえば、要求ディメンションの成功にフィルターを適用して サーバー応答時間 メトリックをグラフ化する場合は、 失敗した要求 のみを表示します。

分割を使用すると、グラフ内でディメンションの値ごとに個別のラインを表示するか、値を集計して 1 本のラインとして表示するかを制御できます。 分割することで、メトリックのセグメントを互いに比較してどのように異なるかを視覚化することができます。 すべてのサーバー インスタンスの平均 CPU 使用を 1 本のラインを表示することも、サーバーごとに個別のラインを表示することもできます。

ヒント

シナリオとは無関係のセグメントを非表示にしてグラフを読みやすくするには、同じディメンションでフィルター処理と分割の両方を使用します。

フィルターの追加

メトリックにディメンションがあるグラフにフィルターを適用します。 Response type ディメンションを持つ Transaction count メトリックについて考えてみましょう。 このディメンションは、トランザクションからの応答が成功したか失敗したかを示します。 このディメンションをフィルター処理すると、メトリックス エクスプローラーには、成功したトランザクションのみ、または失敗したトランザクションのみのグラフ線が表示されます。

  1. グラフの上で、[フィルターの追加] を選択してフィルター ピッカーを開きます。

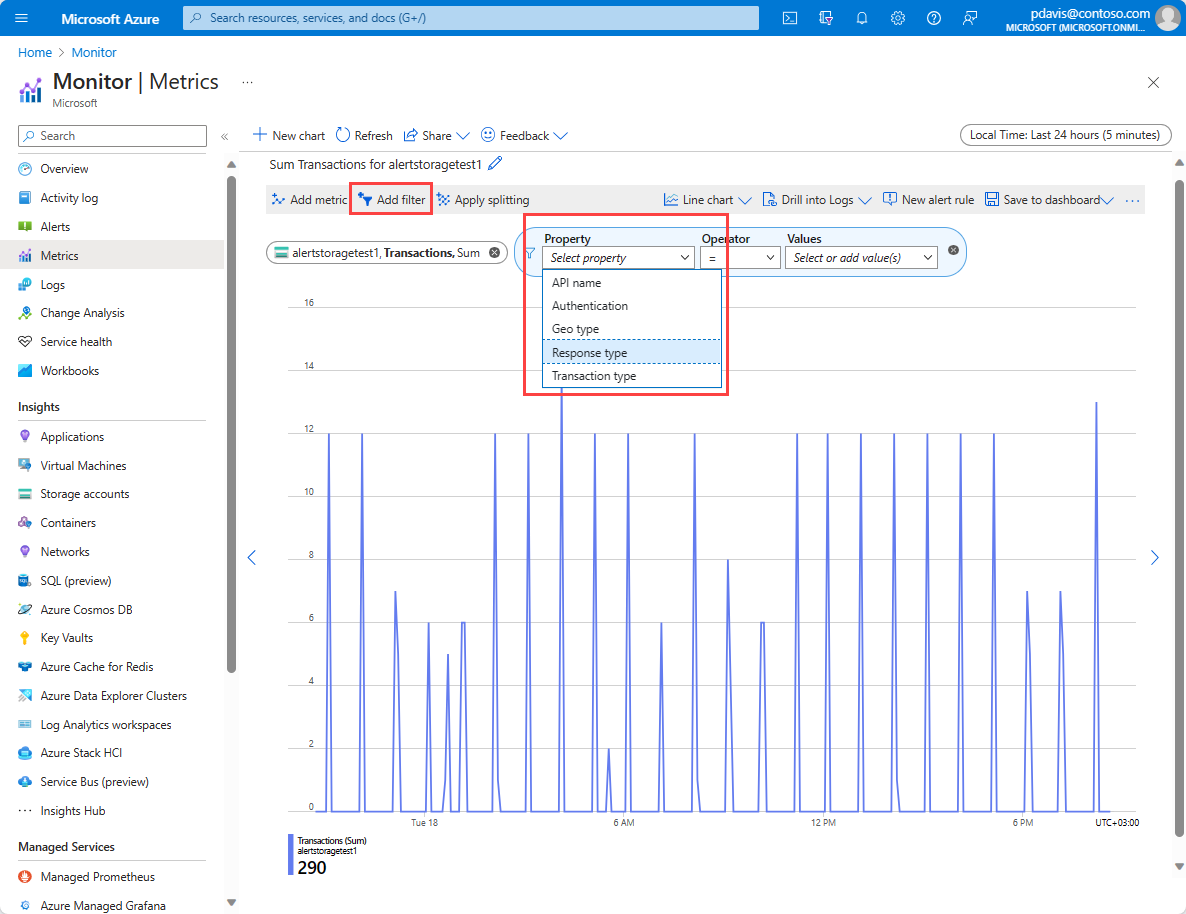

  2. [プロパティ]候補リストからディメンションを選択します。

    メトリックス エクスプローラーのフィルター プロパティの候補リストを示すスクリーンショット。

  3. ディメンション (またはプロパティ) に適用する演算子を選択します。 既定の演算子は等しい (=) です。

    フィルターで使用できる演算子を示すスクリーンショット。

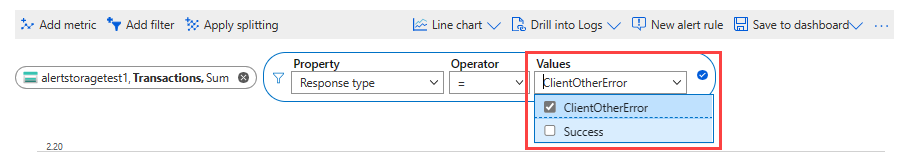

  4. グラフをプロットするときにフィルターに適用するディメンション値を選択します。 この例では、失敗したストレージ トランザクションを選択します。

    メトリックス エクスプローラーのフィルター値の候補リストを示すスクリーンショット。

    注

    ディメンション値が選択した時間の範囲に対する結果セットでない場合、フィルター値ドロップダウン リストでは利用できなくなります。

  5. フィルター値を選択した後、フィルター ピッカー の外側をクリックしてアクションを完了します。 グラフには、失敗したストレージ トランザクションの数が表示されます。

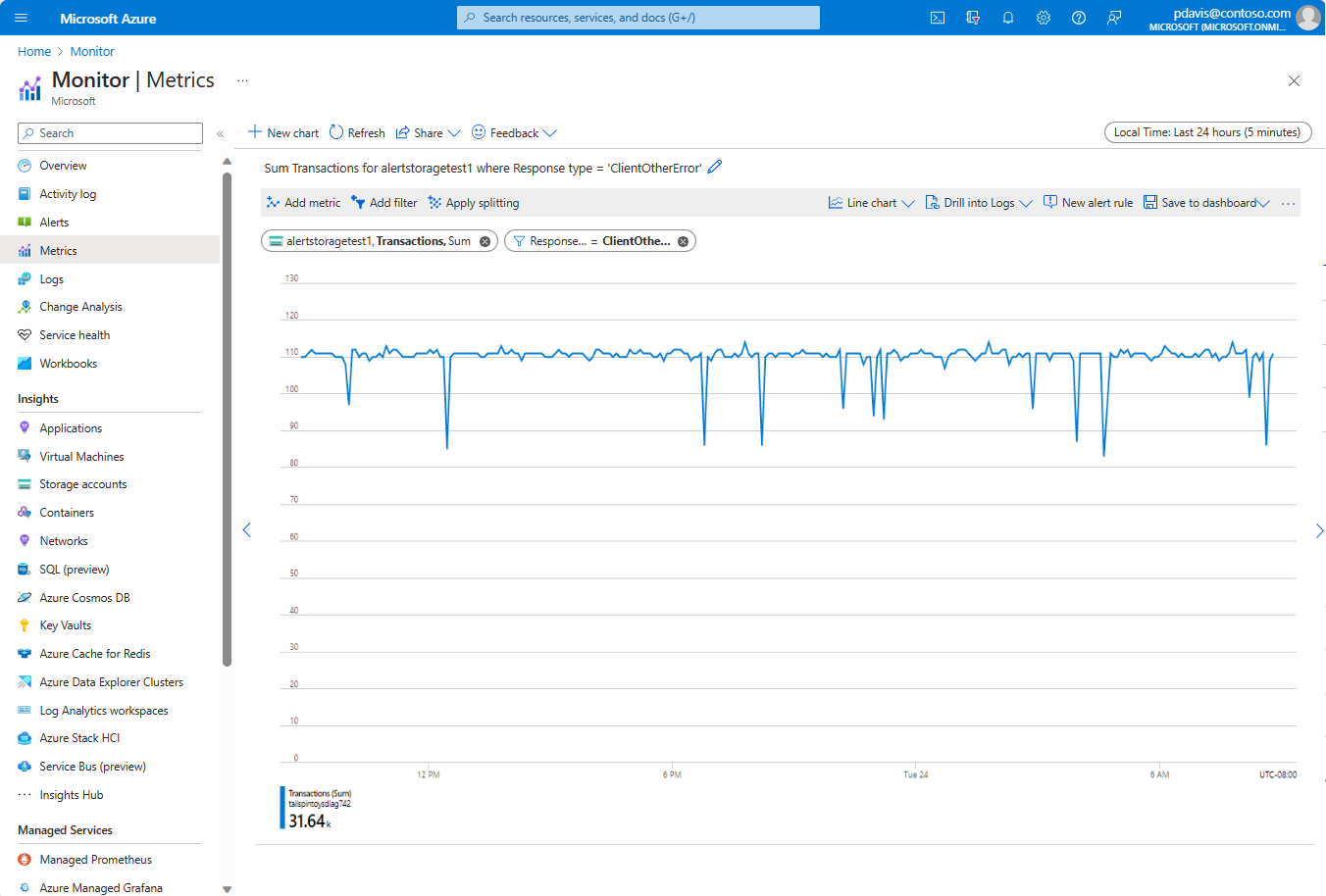

    メトリックス エクスプローラーの更新されたグラフでフィルター処理された失敗したストレージ トランザクションを示すスクリーンショット。

  6. これらの手順を繰り返して、同じグラフに複数のフィルターを適用します。

メトリック分割を適用する

メトリックをディメンションで分割することで、メトリックのセグメントがどのように異なるかを視覚化することもできます。 分割は、ディメンション内で外れたセグメントを識別するのにも役立ちます。

  1. グラフの上で、[分割の適用] を選択してセグメント ピッカーを開きます。

  2. グラフのセグメント化に使用するディメンションを選択します。

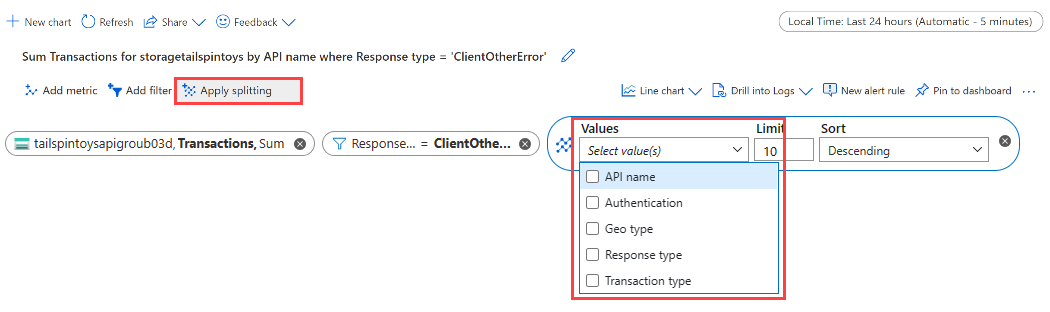

    分割用にグラフをセグメント化するディメンションが選択されたスクリーンショット。

    グラフには複数の線が表示され、各線はディメンションのセグメントを示します。

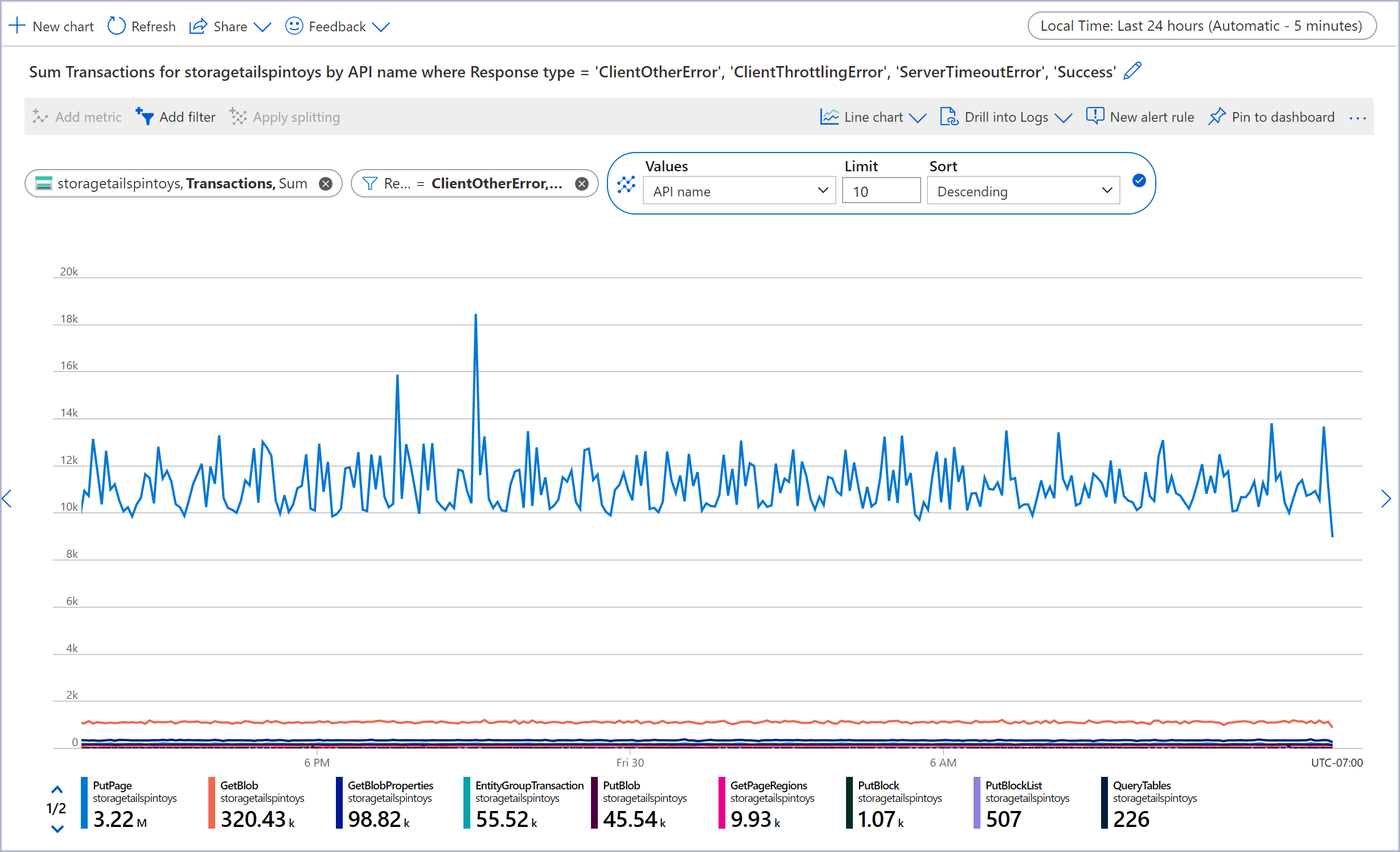

    複数の線のスクリーンショット。ディメンションのセグメントごとに線が 1 本あります。

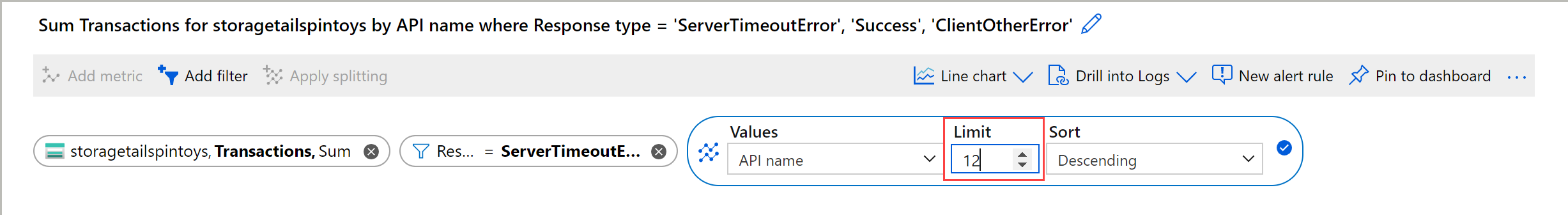

  3. 選択したディメンションで分割した後に表示する値の数の制限を選択します。 上の図に示されているように、既定の制限は 10 です。 制限の範囲は 1 から 50 です。

    分割された後の値の数を制限する分割制限を示すスクリーンショット。

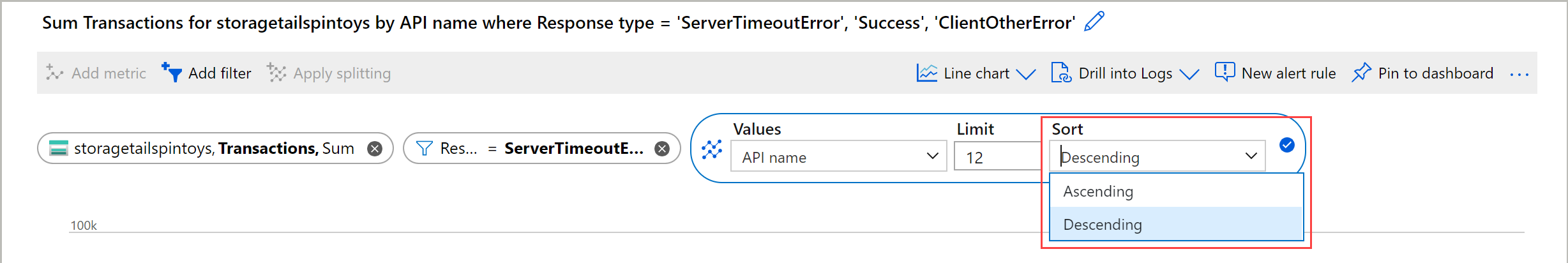

  4. セグメントの並べ替え順序として、[降順] (既定) または [昇順] を選択します。

    分割された値の並べ替え順序を示すスクリーンショット。

  5. [値] 候補リストから複数のディメンションを選んで、複数のセグメントでセグメント化します。 凡例には、各セグメントのディメンション値のコンマ区切りの一覧が表示されます。

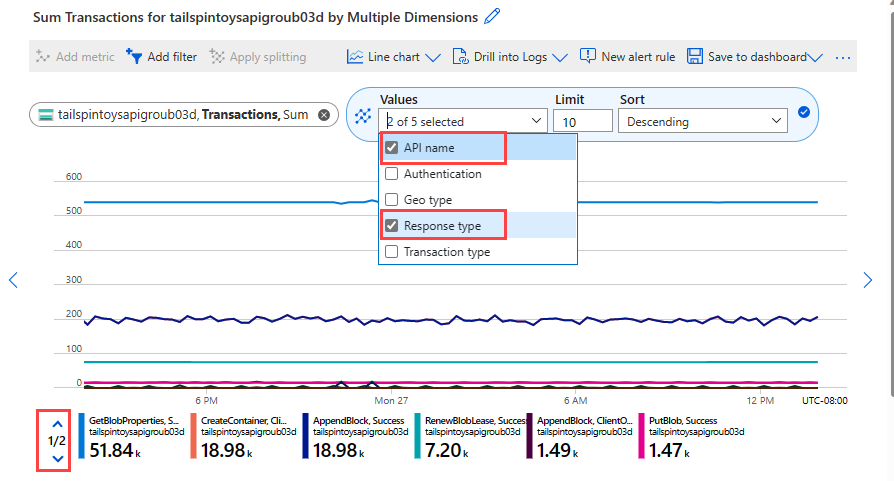

    選択した複数のセグメントと、対応するグラフが示されているスクリーンショット。

  6. セグメント ピッカーの外側をクリックしてアクションを完了し、グラフを更新します。

複数のリソースのメトリックを分割する

複数のリソースのメトリックをプロットする場合は、[分割の適用] を使用して、リソース ID またはリソース グループで分割することができます。 分割を使用すると、複数のリソースまたはリソース グループ間で 1 つのメトリックを簡単に比較できます。 次のグラフは、9 台の仮想マシンの CPU 利用率を示しています。 リソース ID で分割すると、仮想マシンごとの CPU 使用率が表示されます。

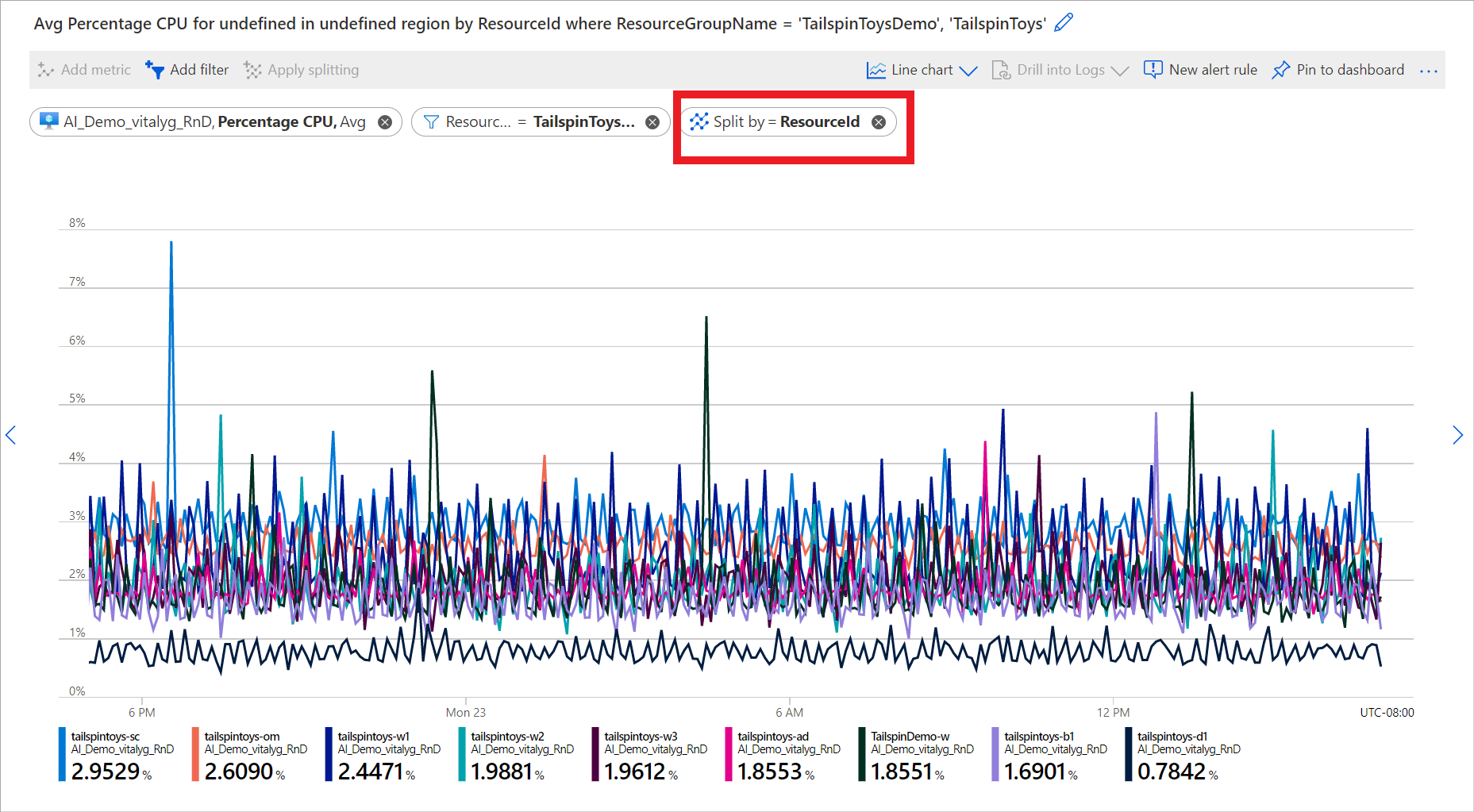

分割を使用して複数の仮想マシンにわたる CPU 使用率を確認する方法を示すスクリーンショット。

フィルター処理と分割を使用する例については、「メトリック グラフの例」を参照してください。

Y 軸の範囲をロックする

大きな値のわずかな変動を表すグラフの場合、値 (Y) 軸の範囲をロックすることが重要となります。 成功した要求のボリュームが 99.99% から 99.5% に低下した場合、サービスの品質としては、大幅な悪化を表している可能性がある点を考えてみましょう。 数値の小さな変動に気付くのは、既定のグラフ設定を使用している場合は困難または不可能です。 この場合は、グラフの最も低い境界を 99% にロックして、小さなドロップをより明らかにします。

別の例として、使用可能なメモリの変動があります。 このシナリオで、技術的には値が 0 になることはありません。 より高い値に範囲を固定することで、使用可能なメモリ量の低下が特定しやすくなると考えられます。

  1. Y 軸の範囲を制御するには、[その他のオプション] (...) 選択して、グラフの詳細設定を参照します>グラフの設定。

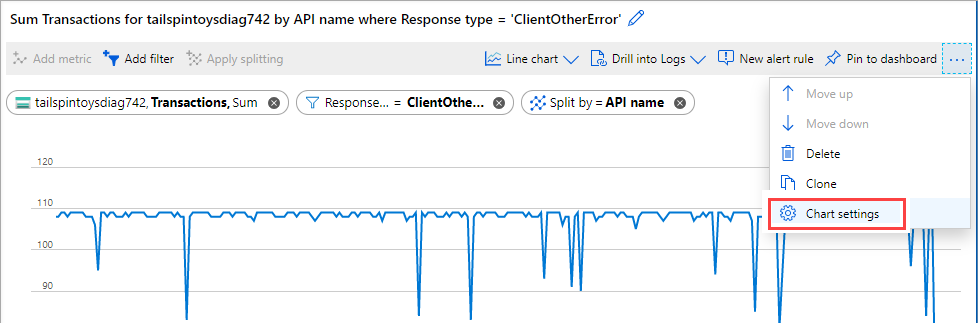

    グラフ設定のメニュー オプションを示すスクリーンショット。

  2. [Y 軸の範囲] セクションの各値を変更するか、 [自動] を選択して既定値に戻します。

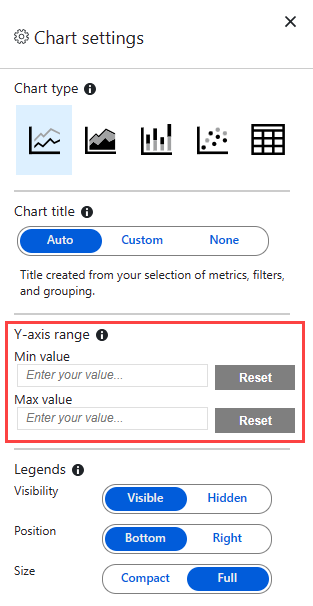

    [Y 軸の範囲] セクションを示すスクリーンショット。

一定期間にわたって、カウント、合計値、最小値、または最大値の集計を追跡するグラフの Y 軸の境界をロックする場合は、固定の時間粒度を指定します。 自動の既定値は使用しないでください。

固定の時間粒度を選択するのは、ユーザーがブラウザのウィンドウのサイズを変更したり、画面の解像度を変更したりすると、時間の粒度が自動的に変更され、グラフの値が変化するためです。 それによって生じた時間の細分性の変化がグラフの外観に影響を及ぼし、Y 軸の範囲に対する選択が適さなくなってしまいます。

アラート ルールの設定

視覚化条件を使用して、メトリックベースのアラート ルールを作成します。 新しいアラート ルールには、グラフのターゲット リソース、メトリック、分割、およびフィルターのディメンションが含まれます。 [アラート ルールの作成] ウィンドウでこれらの設定を変更します。

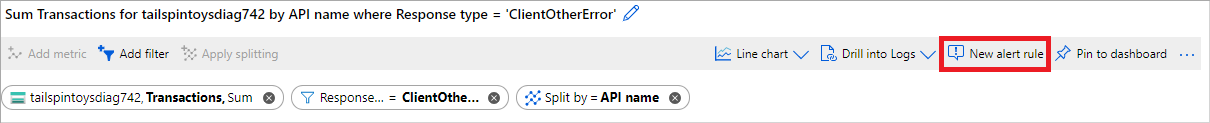

  1. 警告ルールを作成するには、グラフの右上隅にある [新しい警告ルール] を選択します。

    新しいアラート ルールを作成するためのボタンを示すスクリーンショット。

  2. [条件] タブを選択します。[シグナル名] エントリは、既定でグラフのメトリックに設定されます。 別のメトリックを選択することもできます。

  3. [しきい値] に数値を入力します。 しきい値は、アラートをトリガーする値です。 プレビューのグラフには、メトリック値の上に横線でしきい値が表示されます。 準備ができたら、[詳細] タブを選択します。

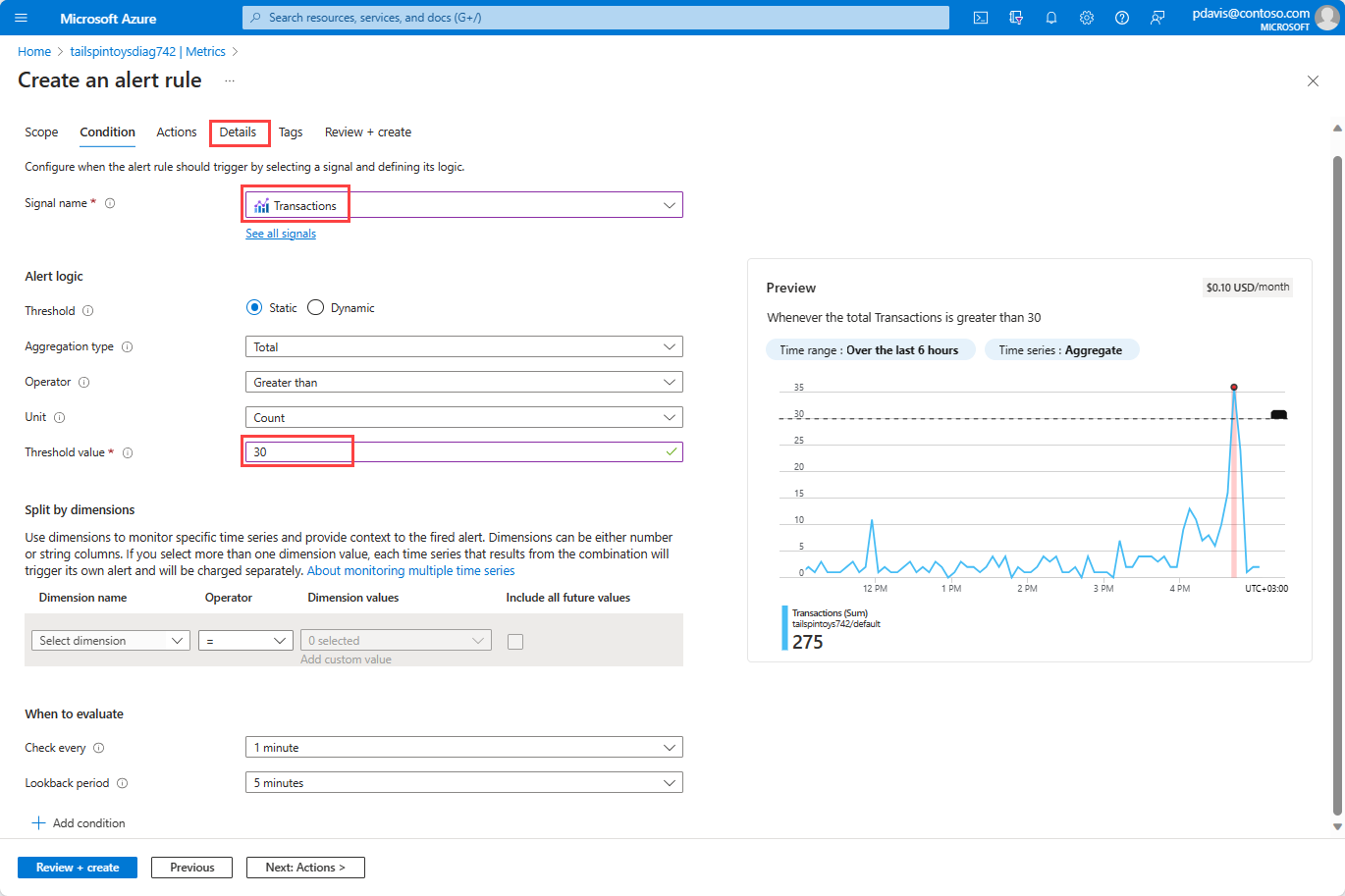

    アラート ルールを作成するためのウィンドウの [条件] タブを示すスクリーンショット。

  4. アラート ルールの [名前] と [説明] に値を入力します。

  5. アラート ルールの重大度レベルを選択します。 重大度には、重大、エラー、警告、情報、詳細があります。

  6. [確認 + 作成] を選択してアラート ルールを確認します。

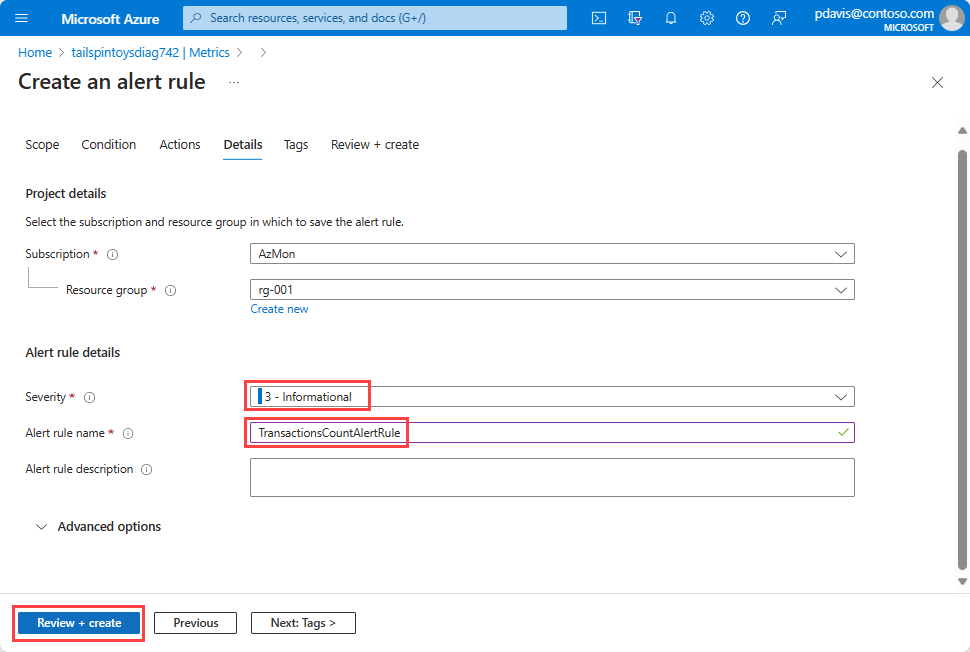

    アラート ルールを作成するためのウィンドウの [詳細] タブを示すスクリーンショット。

  7. [作成] を選択してアラート ルールを作成します。

詳細については、メトリック アラートを作成、表示、管理する方法に関するページを参照してください。

メトリックをログに関連付ける

メトリックス エクスプローラーの [ログの詳細を表示] 機能を使用すると、メトリック グラフ内の異常の根本原因を診断するのに役立ちます。 ログの詳細を表示すると、メトリック グラフでの急増を次の種類のログとクエリに関連付けることができます。

  • アクティビティ ログ: 外部 (管理プレーン) からのサブスクリプション内の各 Azure リソースの操作と、Azure Service Health イベントの更新についての分析情報を提供します。 アクティビティ ログを使用して、サブスクリプションのリソースに対して行われるすべての書き込み操作 (PUT、POST、または DELETE) について、何を、誰が、いつ行ったのかを確認できます。 Azure サブスクリプションごとに 1 つのアクティビティ ログがあります。
  • リソース ログ: Azure リソース (データ プレーン) 内で実行した操作に関する分析情報を提供します。 たとえば、キー コンテナーからのシークレットの取得や、データベースへの要求などです。 リソース ログの内容は、Azure サービスとリソースの種類によって異なります。 リソースのログを有効にする必要があります。
  • 推奨されるログ: メトリックス エクスプローラーで異常を調査するためのシナリオベースのクエリを提供します。

現在、ログへのドリルは、Azure アプリケーション Insights、自動スケーリング、Azure App Service、およびAzure Storageのリソース プロバイダーで使用できます。

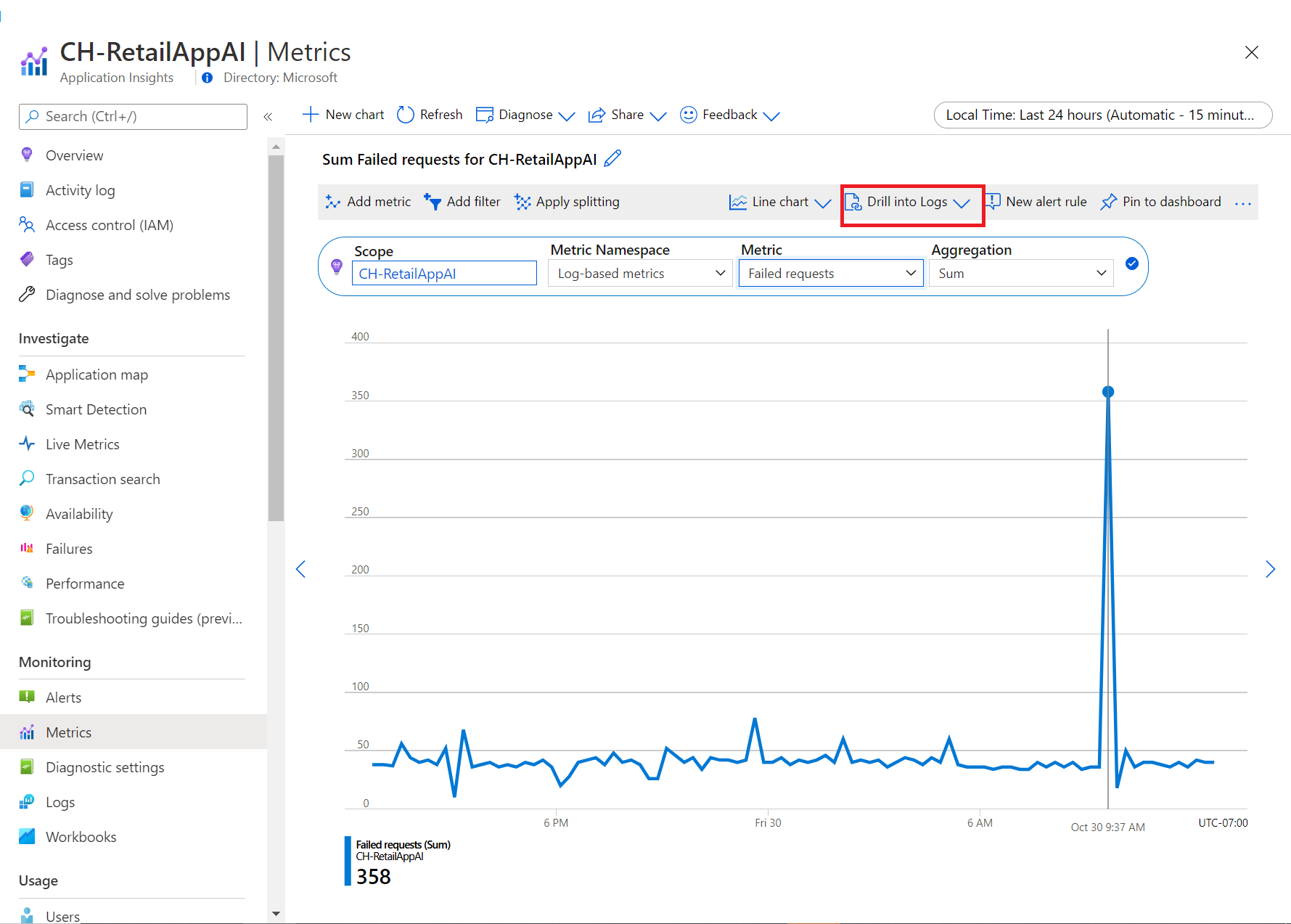

  1. 失敗した要求の急増を診断するには、[ログを深く調査する] を選択します。

    Application Insights の [メトリック] ウィンドウでの失敗の急増を示すスクリーンショット。

  2. 候補リストで、[失敗] を選択します。

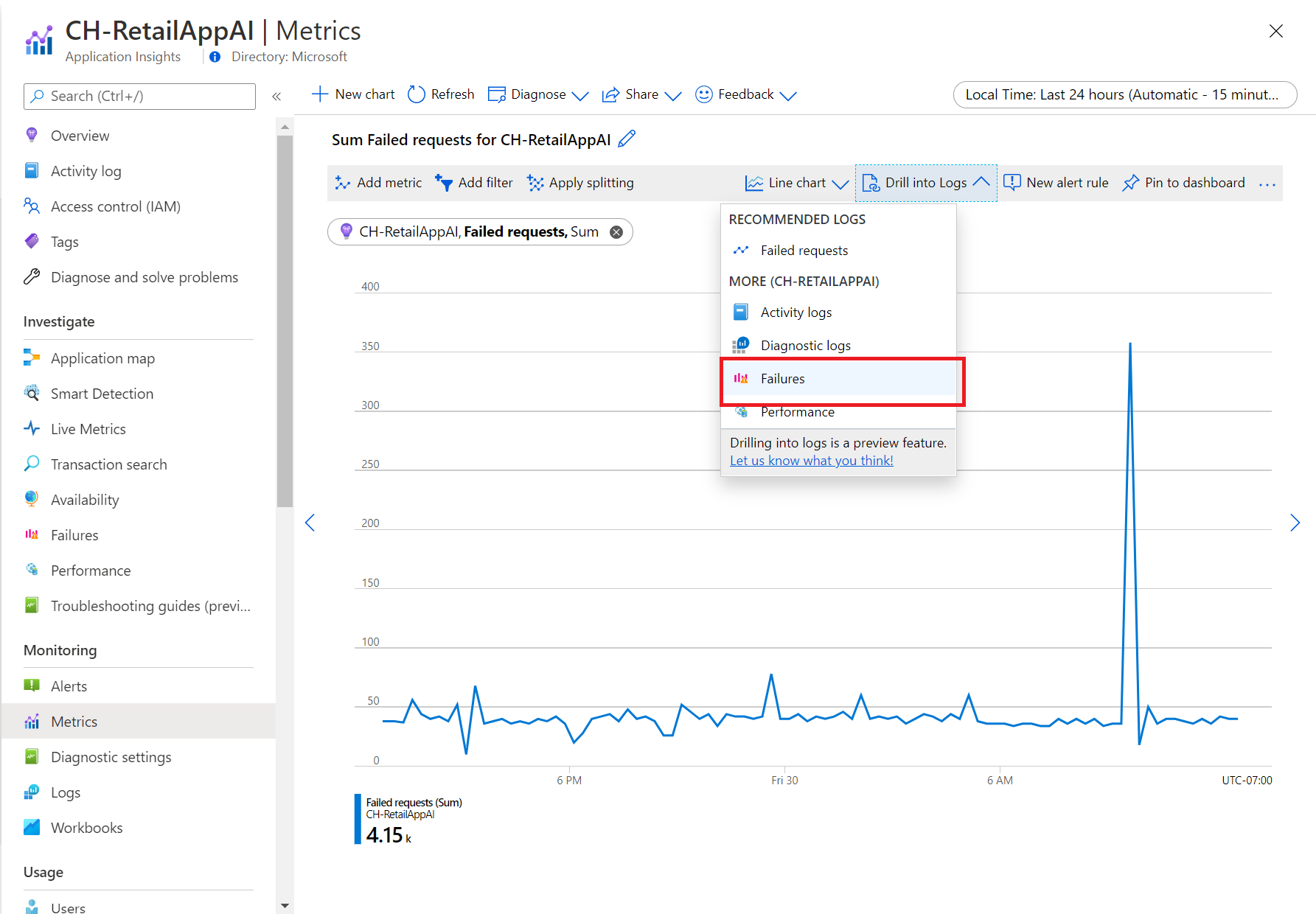

    ログの詳細を表示するためのドロップダウン メニューを示すスクリーンショット。

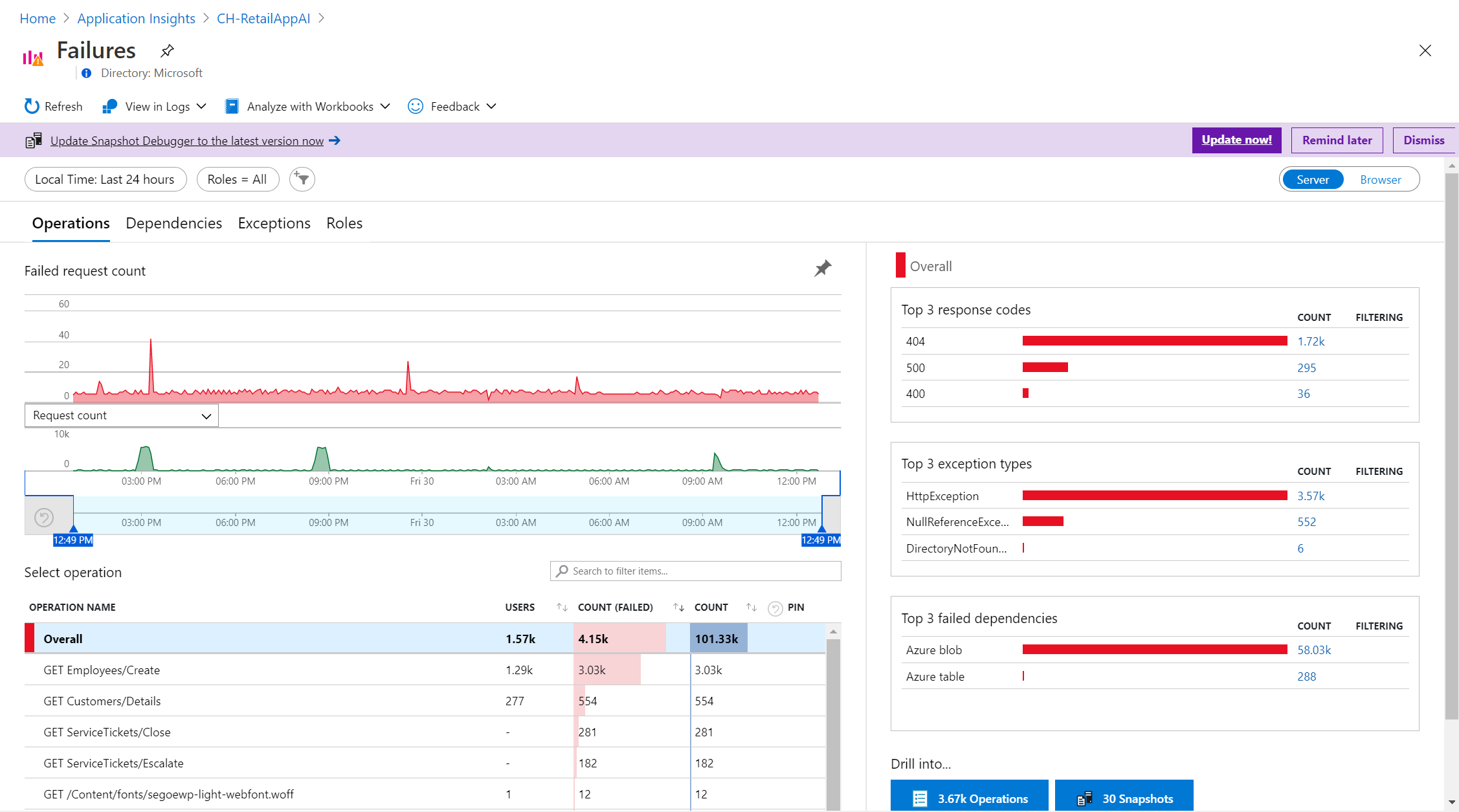

  3. 失敗を示すカスタム ウィンドウで、失敗した操作、上位の例外の種類、失敗した依存関係を確認します。

    Application Insights の [失敗] ウィンドウのスクリーンショット。

グラフを共有する

グラフを構成したら、ダッシュボードまたはブックに追加して、チームがアクセスできるようにします。 他の監視情報と共に表示すると、より多くの洞察が得られます。

  • 構成したグラフをダッシュボードにピン留めするには、グラフの右上隅で [ダッシュボードに保存]>[ダッシュボードにピン留めする] を選択します。

  • 構成したグラフをブックに保存するには、グラフの右上隅で [ダッシュボードに保存]>[ブックに保存] を選択します。

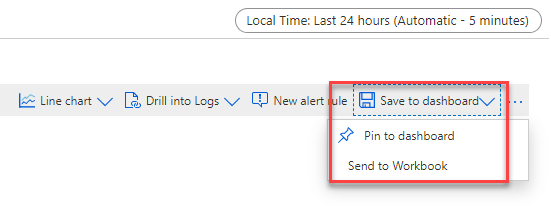

Azure portal のメトリック グラフの [ダッシュボードに保存] メニュー オプションを示すスクリーン ショット。

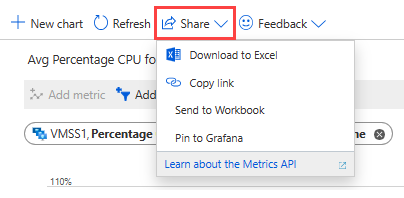

Azure Monitor メトリック ス エクスプローラーの [共有] メニューには、メトリック グラフを共有するためのオプションがいくつか含まれています。

  • [Excel にダウンロード] オプションを使用して、グラフをすぐにダウンロードします。

  • [リンクのコピー] オプションを選択して、グラフへのリンクをクリップボードに追加します。 リンクが正常にコピーされると、通知を受け取ります。

  • [ブックに送信] ウィンドウで、グラフを新規または既存のブックに送信できます。

  • [Grafana にピン留めする] ウィンドウでは、グラフを新規または既存の Grafana ダッシュボードに送信できます。

Azure portal のメトリック グラフの [共有] メニュー オプションを示すスクリーン ショット。

よく寄せられる質問

このセクションでは、一般的な質問への回答を示します。

Azure 仮想マシンのゲスト OS のメトリックがメトリックス エクスプローラーに表示されないのはなぜですか?

プラットフォーム メトリックは、Azure リソースに対して自動的に収集されます。 仮想マシンのゲスト OS からメトリックを収集するには、Azure Monitor エージェントをインストールし、ゲスト OS パフォーマンス カウンターのデータ収集規則を構成します。 Azure Monitor エージェントは、以前にゲスト OS メトリック ルーティングに使用されていたAzure Diagnostics拡張機能 (WAD) と Log Analytics エージェントを置き換えます。 Azure Monitor エージェントで使用できるゲスト OS メトリックの一覧については、「仮想マシンのゲスト パフォーマンス カウンター」を参照してください。

Azure Monitor メトリック エクスプローラーで Prometheus メトリックを表示できますか?

PromQL を使用したメトリックス エクスプローラーは、PromQL を使用した Prometheus のメトリック データの視覚化をサポートします。 PromQL をサポートするメトリックス エクスプローラーを使用するには、Azure portal の Azure Monitor ワークスペースから [メトリック] メニュー項目を選択します。 詳細については、「PromQL を使用したメトリックス エクスプローラー (プレビュー)」を参照してください。
