この記事では、オンプレミス レンダー ファームを Azure に拡張、つまり "バースト" するためのアーキテクチャ概要の図を示します。 例は、Azure コンピューティング、ネットワーク、およびストレージ サービスで使用できるさまざまなオプションを示しています。

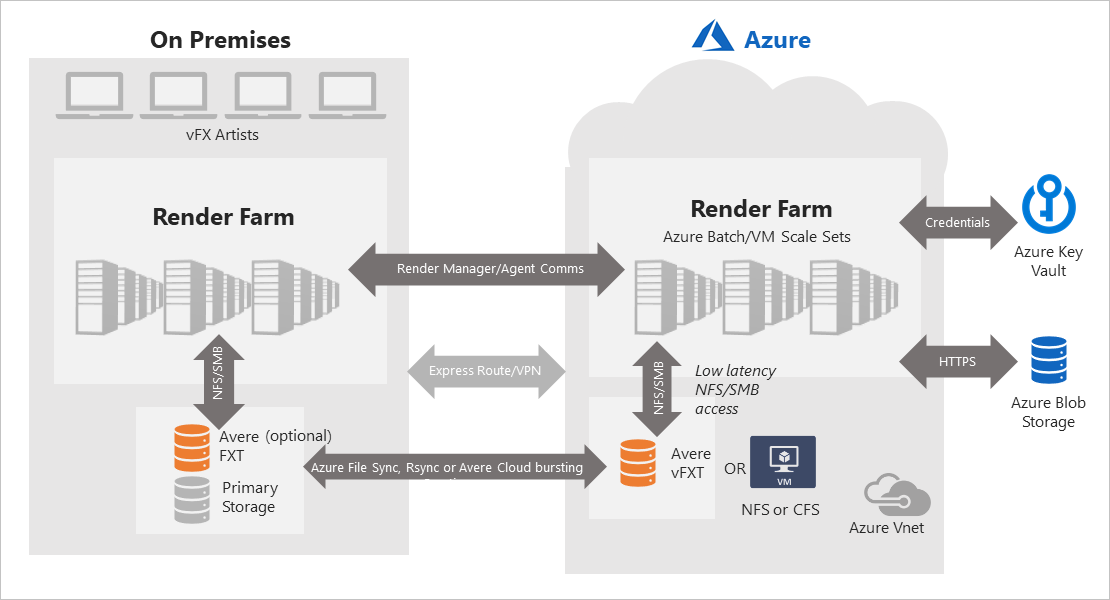

NFS または CFS を持つハイブリッド
次の図は、以下の Azure サービスを含むハイブリッド シナリオを示しています。
コンピューティング - Azure Batch プールまたは仮想マシン スケール セット。
ネットワーク - オンプレミス: Azure ExpressRoute または VPN。 Azure: Azure VNet。
ストレージ - 入力ファイルと出力ファイル:Azure VM を使用した NFS または CFS。Azure File Sync または RSync を介してオンプレミス ストレージと同期されています。 または、NFS を使用してオンプレミスの NAS デバイスからファイルを入力または出力するための Avere vFXT。

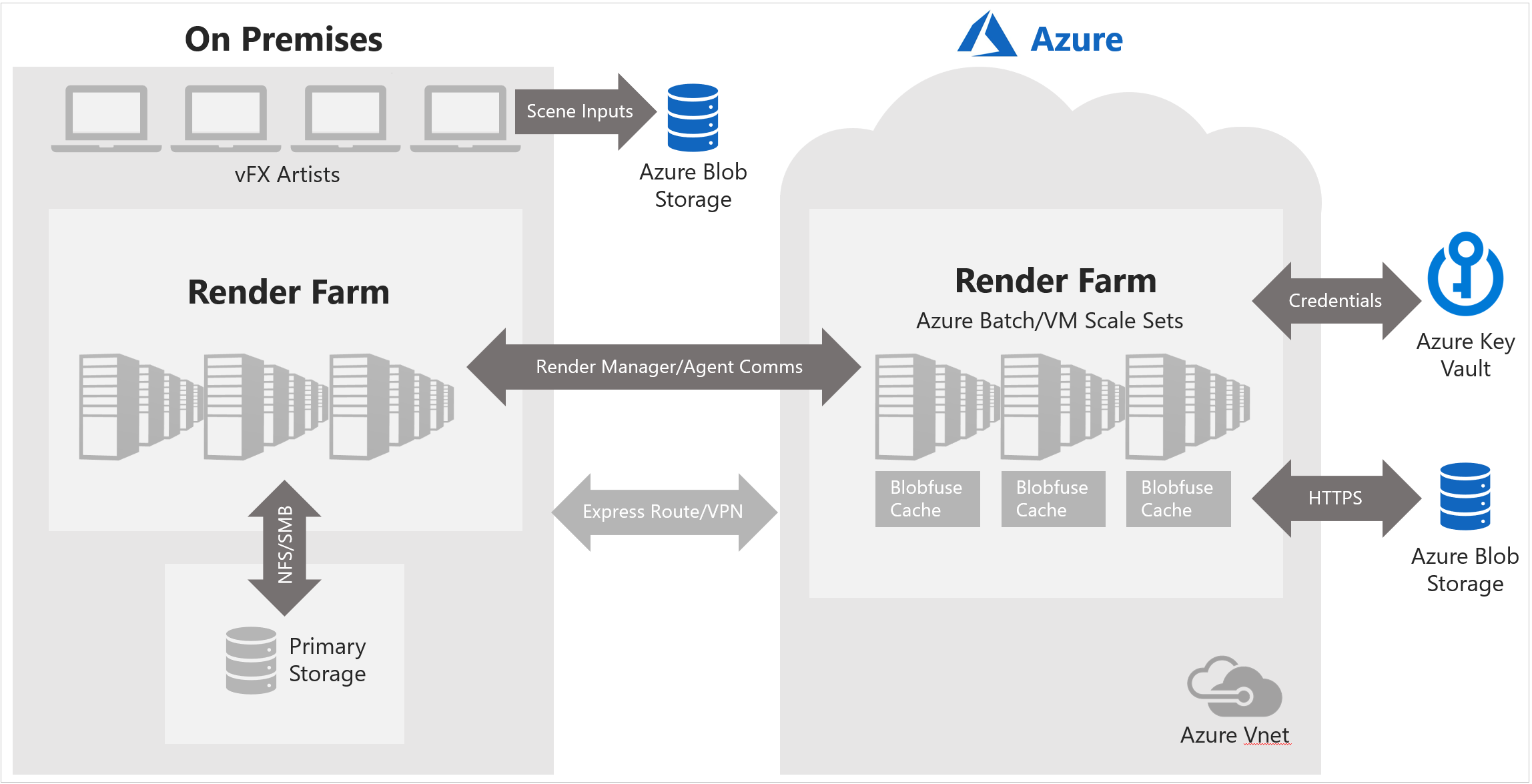

Blobfuse を持つハイブリッド
次の図は、以下の Azure サービスを含むハイブリッド シナリオを示しています。
コンピューティング - Azure Batch プールまたは仮想マシン スケール セット。
ネットワーク - オンプレミス: Azure ExpressRoute または VPN。 Azure: Azure VNet。
ストレージ - 入力ファイルと出力ファイル: Blob Storage。Azure Blobfuse を介してコンピューティング リソースにマウントされています。
ハイブリッド コンピューティングとストレージ
次の図は、コンピューティングとストレージの両方を対象とした完全結合されたハイブリッド シナリオを示しており、次の Azure サービスが含まれています。
コンピューティング - Azure Batch プールまたは仮想マシン スケール セット。
ネットワーク - オンプレミス: Azure ExpressRoute または VPN。 Azure: Azure VNet。
ストレージ - クロスプレミス: Avere vFXT。 (省略可能) Azure Data Box を介した BLOB ストレージへのオンプレミス ファイルのアーカイブ、または NAS 高速化のためのオンプレミスの Avere FXT。
次のステップ
- Azure でのレンダリング用オプションについて説明します。
- Batch でレンダリング アプリケーションを使用する方法について説明します。
