Neousys Nuvo-5006LP

  • [アーティクル]

この記事では、OT センサー用の Neousys Nuvo-5006LP アプライアンスについて説明します。

注意

Neousys Nuvo-5006LP はレガシ アプライアンスであり、Defender for IoT ソフトウェアのバージョン 22.2.x の最新パッチまでサポートされています。 これらのアプライアンスは、YS-FIT2 や HPE DL20 (NHP 2LFF) などの新しい認定モデルに置き換えることをお勧めします。

アプライアンスの特性 詳細
ハードウェア プロファイル L100
パフォーマンス 最大帯域幅: 30 Mbps
最大デバイス数: 400
物理的仕様 取り付け: 取り付けキット、DIN レール
ポート: RJ45 × 5
状態 バージョン 22.2.x の最新の Defender for IoT ソフトウェア パッチまでサポート

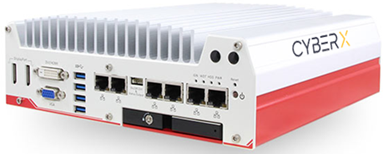

Photo of a Neousys Nuvo-5006LP.

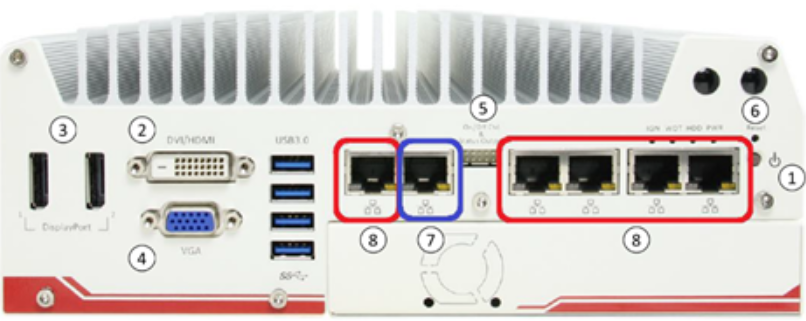

次の図は、Nuvo 5006LP の前面パネルの様子を示しています。

A photo of the front panel of the Nuvo 5006LP device.

この図では、番号が次のコンポーネントを示しています。

  1. 電源ボタン、電源インジケーター
  2. DVI ビデオ コネクタ
  3. HDMI ビデオ コネクタ
  4. VGA ビデオ コネクタ
  5. リモート オン/オフ コントロール、状態 LED 出力
  6. リセット ボタン
  7. 管理ネットワーク アダプター
  8. ミラー化されたデータを受信するポート

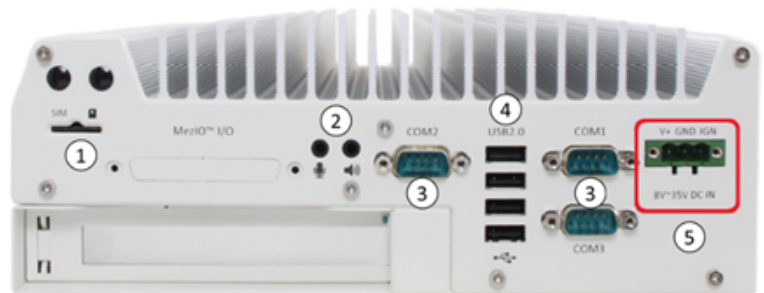

次の図は、Nuvo 5006LP の背面パネルの様子を示しています。

A photo of the back panel of the Nuvo 5006lp.

この図では、番号が次のコンポーネントを示しています。

  1. SIM カード スロット
  2. マイクとスピーカー
  3. COM ポート
  4. USB コネクタ
  5. DC 電源ポート (DC IN)

仕様

コンポーネント 技術仕様
建設 アルミニウム、ファンレス、防塵設計
Dimensions 240 (幅) x 225 (奥行) x 77 (高さ) mm
Weight 3.1 kg (CPU、メモリ、HDD を含む)
CPU Intel Core i5-6500TE (6 M キャッシュ、最大 3.30 GHz) S1151
チップセット Intel® Q170 プラットフォーム コントローラー ハブ
[メモリ] 8 GB DDR4 2133 MHz 広温度対応 SODIMM
Storage 128 GB 3ME3 広温度対応 mSATA SSD
ネットワーク コントローラー 6 ギガビット イーサネット ポート (Intel® I219 に準拠)
デバイス アクセス 4 つの USB: 前面に 2 つ、背面に 2 つ、内部に 1 つ
電源アダプター 120/240 VAC - 20 VDC/6 A
取り付け 取り付けキット、DIN レール
動作温度 -25°C - 70°C
ストレージの温度 40°C - 85°C
湿度 10% - 90% (結露なし)
振動 動作、5 Grms、5-500 Hz、3 軸
(SSD 使用、IEC60068-2-64 に準拠)
衝撃 動作、50 Grms、半正弦 11 ミリ秒継続時間
(SSD 使用、IEC60068-2-27 に準拠)
EMC EN 55022、EN 55024 および EN 55032 による CE/FCC クラス A

Nuvo 5006LP センサーのインストール

このセクションでは、Nuvo 5006LP アプライアンスに OT センサー ソフトウェアをインストールする方法について説明します。 OT センサー ソフトウェアをインストールする前に、アプライアンスの BIOS 構成を調整する必要があります。

Note

インストール手順は、事前構成済みのデバイスにソフトウェアを再度インストールする必要がある場合や、独自のハードウェアを購入してアプライアンスをご自身で構成する場合のみが対象となります。

前提条件

OT センサー ソフトウェアをインストールする前に、または BIOS 構成を更新する前に、オペレーティング システムがアプライアンスにインストールされていることを確認してください。

Nuvo 5006LP BIOS を構成する

この手順では、OT センサーのデプロイ用に Nuvo 5006LP の BIOS 構成を更新する方法について説明します。

Nuvo 5006LP BIOS を構成するには:

  1. アプライアンスの電源をオンにします。

  2. F2 キーを押して BIOS 構成を入力します。

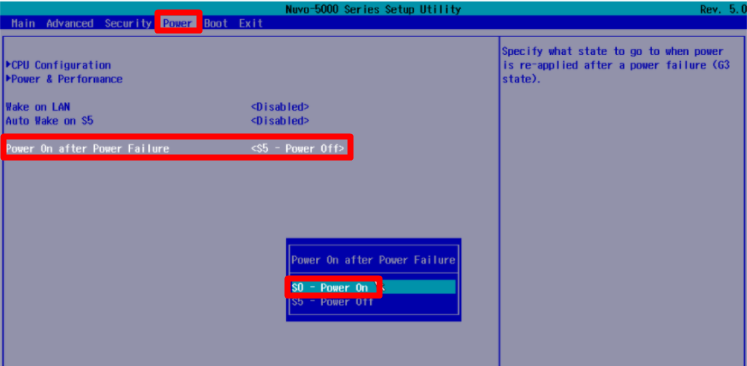

  3. [電源] に移動し、[電源障害後の電源オン] を "SS0 電源オン" に変更します。

    Screenshot of setting your Nuvo 5006 to power on after a power failure.

  4. [ブート] に移動し、[LAN 経由の PXE ブート] が [無効] に設定されていることを確認します。

  5. F10 キーを押して保存し、 [Exit](終了) を選択します。

Nuvo 5006LP に OT センサー ソフトウェアをインストールする

この手順では、Nuvo 5006LP に OT センサー ソフトウェアをインストールする方法について説明します。 インストールには約 20 分かかります。 インストールが完了すると、システムが数回再起動されます。

OT センサー ソフトウェアをインストールするには:

  1. Azure portal からダウンロードしたセンサー ソフトウェアを含む外部 CD または USB フラッシュ ドライブを接続します。

  2. アプライアンスを起動します。

  3. [English](英語) を選択します。

  4. [XSENSE-RELEASE-<バージョン> Office...] を選択します。

  5. 次のようにアプライアンス アーキテクチャとネットワークのプロパティを定義します。

    パラメーター 構成
    ハードウェア プロファイル office を選択します。
    管理インターフェイス eth0
    管理ネットワークの IP アドレス 顧客が指定した IP アドレス
    管理サブネット マスク 顧客が指定した IP アドレス
    DNS 顧客が指定した IP アドレス
    既定ゲートウェイの IP アドレス 0.0.0.0
    入力インターフェイス 入力インターフェイスの一覧は、システムによって生成されます。
    入力インターフェイスをミラー化するには、一覧に表示されているすべての項目をコンマ区切り記号を使用してコピーします。
    ブリッジ インターフェイス -

    次に例を示します。

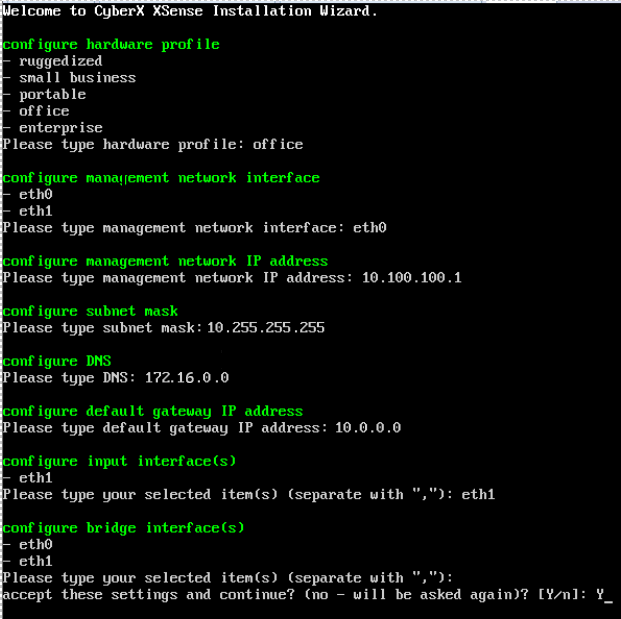

    Screenshot of the Nuvo's architecture and network properties.

  6. 設定を受け入れ、「Y」と入力して続行します。

約 10 分後に、サインイン資格情報が自動的に生成されます。 ユーザー名とパスワードを保存します。これらの資格情報は、初めてプラットフォームを使用するときにアクセスするために必要になります。

次の手順

引き続き、物理アプライアンスまたは仮想アプライアンスのシステム要件を把握しましょう。 詳細については、「必要なアプライアンス」を参照してください。

その後、次のいずれかの手順に進みます。
