クイックスタート: ARM テンプレートを使用して Azure DNS Private Resolver を作成する

このクイックスタートでは、Azure Resource Manager テンプレート (ARM テンプレート) を使用して Azure DNS Private Resolver を作成する方法について説明します。

Azure Resource Manager テンプレートは JavaScript Object Notation (JSON) ファイルであり、プロジェクトのインフラストラクチャと構成が定義されています。 このテンプレートでは、宣言型の構文が使用されています。 デプロイしようとしているものを、デプロイを作成する一連のプログラミング コマンドを記述しなくても記述できます。

次の図は、使われる一般的なセットアップをまとめたものです。 テンプレートで使われるサブネット アドレスの範囲は、図に示されているものとは若干異なります。

環境が前提条件を満たしていて、ARM テンプレートの使用に慣れている場合は、 [Azure へのデプロイ] ボタンを選択します。 Azure portal でテンプレートが開きます。

前提条件

Azure サブスクリプションをお持ちでない場合は、開始する前に 無料アカウント を作成してください。

テンプレートを確認する

このクイックスタートで使用されるテンプレートは Azure クイックスタート テンプレートからのものです。

このテンプレートは、以下のリソースを作成するように構成されています。

• 仮想ネットワーク
• DNS リゾルバー
• 受信および送信エンドポイント
• 転送ルールとルールセット。

{
  "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
  "contentVersion": "1.0.0.0",
  "metadata": {
    "_generator": {
      "name": "bicep",
      "version": "0.17.1.54307",
      "templateHash": "4642931119059320905"
    }
  },
  "parameters": {
    "resolverVNETName": {
      "type": "string",
      "defaultValue": "dnsresolverVNET",
      "metadata": {
        "description": "name of the new virtual network where DNS resolver will be created"
      }
    },
    "resolverVNETAddressSpace": {
      "type": "string",
      "defaultValue": "10.7.0.0/24",
      "metadata": {
        "description": "the IP address space for the resolver virtual network"
      }
    },
    "dnsResolverName": {
      "type": "string",
      "defaultValue": "dnsResolver",
      "metadata": {
        "description": "name of the dns private resolver"
      }
    },
    "location": {
      "type": "string",
      "allowedValues": [
        "australiaeast",
        "uksouth",
        "northeurope",
        "southcentralus",
        "westus3",
        "eastus",
        "northcentralus",
        "westcentralus",
        "eastus2",
        "westeurope",
        "centralus",
        "canadacentral",
        "brazilsouth",
        "francecentral",
        "swedencentral",
        "switzerlandnorth",
        "eastasia",
        "southeastasia",
        "japaneast",
        "koreacentral",
        "southafricanorth",
        "centralindia",
        "westus",
        "canadaeast",
        "qatarcentral",
        "uaenorth",
        "australiasoutheast",
        "polandcentral"
      ],
      "metadata": {
        "description": "the location for resolver VNET and dns private resolver - Azure DNS Private Resolver available in specific region, refer the documenation to select the supported region for this deployment. For more information https://docs.microsoft.com/azure/dns/dns-private-resolver-overview#regional-availability"
      }
    },
    "inboundSubnet": {
      "type": "string",
      "defaultValue": "snet-inbound",
      "metadata": {
        "description": "name of the subnet that will be used for private resolver inbound endpoint"
      }
    },
    "inboundAddressPrefix": {
      "type": "string",
      "defaultValue": "10.7.0.0/28",
      "metadata": {
        "description": "the inbound endpoint subnet address space"
      }
    },
    "outboundSubnet": {
      "type": "string",
      "defaultValue": "snet-outbound",
      "metadata": {
        "description": "name of the subnet that will be used for private resolver outbound endpoint"
      }
    },
    "outboundAddressPrefix": {
      "type": "string",
      "defaultValue": "10.7.0.16/28",
      "metadata": {
        "description": "the outbound endpoint subnet address space"
      }
    },
    "resolvervnetlink": {
      "type": "string",
      "defaultValue": "vnetlink",
      "metadata": {
        "description": "name of the vnet link that links outbound endpoint with forwarding rule set"
      }
    },
    "forwardingRulesetName": {
      "type": "string",
      "defaultValue": "forwardingRule",
      "metadata": {
        "description": "name of the forwarding ruleset"
      }
    },
    "forwardingRuleName": {
      "type": "string",
      "defaultValue": "contosocom",
      "metadata": {
        "description": "name of the forwarding rule name"
      }
    },
    "DomainName": {
      "type": "string",
      "defaultValue": "contoso.com.",
      "metadata": {
        "description": "the target domain name for the forwarding ruleset"
      }
    },
    "targetDNS": {
      "type": "array",
      "defaultValue": [
        {
          "ipaddress": "10.0.0.4",
          "port": 53
        },
        {
          "ipaddress": "10.0.0.5",
          "port": 53
        }
      ],
      "metadata": {
        "description": "the list of target DNS servers ip address and the port number for conditional forwarding"
      }
    }
  },
  "resources": [
    {
      "type": "Microsoft.Network/dnsResolvers",
      "apiVersion": "2022-07-01",
      "name": "[parameters('dnsResolverName')]",
      "location": "[parameters('location')]",
      "properties": {
        "virtualNetwork": {
          "id": "[resourceId('Microsoft.Network/virtualNetworks', parameters('resolverVNETName'))]"
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/virtualNetworks', parameters('resolverVNETName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/dnsResolvers/inboundEndpoints",
      "apiVersion": "2022-07-01",
      "name": "[format('{0}/{1}', parameters('dnsResolverName'), parameters('inboundSubnet'))]",
      "location": "[parameters('location')]",
      "properties": {
        "ipConfigurations": [
          {
            "privateIpAllocationMethod": "Dynamic",
            "subnet": {
              "id": "[format('{0}/subnets/{1}', resourceId('Microsoft.Network/virtualNetworks', parameters('resolverVNETName')), parameters('inboundSubnet'))]"
            }
          }
        ]
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/dnsResolvers', parameters('dnsResolverName'))]",
        "[resourceId('Microsoft.Network/virtualNetworks', parameters('resolverVNETName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/dnsResolvers/outboundEndpoints",
      "apiVersion": "2022-07-01",
      "name": "[format('{0}/{1}', parameters('dnsResolverName'), parameters('outboundSubnet'))]",
      "location": "[parameters('location')]",
      "properties": {
        "subnet": {
          "id": "[format('{0}/subnets/{1}', resourceId('Microsoft.Network/virtualNetworks', parameters('resolverVNETName')), parameters('outboundSubnet'))]"
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/dnsResolvers', parameters('dnsResolverName'))]",
        "[resourceId('Microsoft.Network/virtualNetworks', parameters('resolverVNETName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/dnsForwardingRulesets",
      "apiVersion": "2022-07-01",
      "name": "[parameters('forwardingRulesetName')]",
      "location": "[parameters('location')]",
      "properties": {
        "dnsResolverOutboundEndpoints": [
          {
            "id": "[resourceId('Microsoft.Network/dnsResolvers/outboundEndpoints', parameters('dnsResolverName'), parameters('outboundSubnet'))]"
          }
        ]
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/dnsResolvers/outboundEndpoints', parameters('dnsResolverName'), parameters('outboundSubnet'))]"
      ]
    },
    {
      "type": "Microsoft.Network/dnsForwardingRulesets/virtualNetworkLinks",
      "apiVersion": "2022-07-01",
      "name": "[format('{0}/{1}', parameters('forwardingRulesetName'), parameters('resolvervnetlink'))]",
      "properties": {
        "virtualNetwork": {
          "id": "[resourceId('Microsoft.Network/virtualNetworks', parameters('resolverVNETName'))]"
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/dnsForwardingRulesets', parameters('forwardingRulesetName'))]",
        "[resourceId('Microsoft.Network/virtualNetworks', parameters('resolverVNETName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/dnsForwardingRulesets/forwardingRules",
      "apiVersion": "2022-07-01",
      "name": "[format('{0}/{1}', parameters('forwardingRulesetName'), parameters('forwardingRuleName'))]",
      "properties": {
        "domainName": "[parameters('DomainName')]",
        "targetDnsServers": "[parameters('targetDNS')]"
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/dnsForwardingRulesets', parameters('forwardingRulesetName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/virtualNetworks",
      "apiVersion": "2022-01-01",
      "name": "[parameters('resolverVNETName')]",
      "location": "[parameters('location')]",
      "properties": {
        "addressSpace": {
          "addressPrefixes": [
            "[parameters('resolverVNETAddressSpace')]"
          ]
        },
        "enableDdosProtection": false,
        "enableVmProtection": false,
        "subnets": [
          {
            "name": "[parameters('inboundSubnet')]",
            "properties": {
              "addressPrefix": "[parameters('inboundAddressPrefix')]",
              "delegations": [
                {
                  "name": "Microsoft.Network.dnsResolvers",
                  "properties": {
                    "serviceName": "Microsoft.Network/dnsResolvers"
                  }
                }
              ]
            }
          },
          {
            "name": "[parameters('outboundSubnet')]",
            "properties": {
              "addressPrefix": "[parameters('outboundAddressPrefix')]",
              "delegations": [
                {
                  "name": "Microsoft.Network.dnsResolvers",
                  "properties": {
                    "serviceName": "Microsoft.Network/dnsResolvers"
                  }
                }
              ]
            }
          }
        ]
      }
    }
  ]
}

このテンプレートでは次の 7 つのリソースが定義されています。

• Microsoft.Network/virtualnetworks
• Microsoft.Network/dnsResolvers
• Microsoft.Network/dnsResolvers/inboundEndpoints
• Microsoft.Network/dnsResolvers/outboundEndpoints
• Microsoft.Network/dnsForwardingRulesets
• Microsoft.Network/dnsForwardingRulesets/forwardingRules
• Microsoft.Network/dnsForwardingRulesets/virtualNetworkLinks

テンプレートのデプロイ

CLI

read -p "Enter the location: " location
resourceGroupName="exampleRG"
templateUri="https://raw.githubusercontent.com/Azure/azure-quickstart-templates/master/quickstarts/microsoft.network/azure-dns-private-resolver/azuredeploy.json"

az group create \
--name $resourceGroupName \
--location $location

az deployment group create \
--resource-group $resourceGroupName \
--template-uri $templateUri

PowerShell

$location = Read-Host -Prompt "Enter the location: "
$templateUri = "https://raw.githubusercontent.com/Azure/azure-quickstart-templates/master/quickstarts/microsoft.network/azure-dns-private-resolver/azuredeploy.json"

$resourceGroupName = "exampleRG"

New-AzResourceGroup -Name $resourceGroupName -Location $location
New-AzResourceGroupDeployment -ResourceGroupName $resourceGroupName -TemplateUri $templateUri

デプロイの検証

1. Azure portal にサインインします。

2. 左側のウィンドウから [リソース グループ] を選択します。

3. 前のセクションで作成したリソース グループを選択します

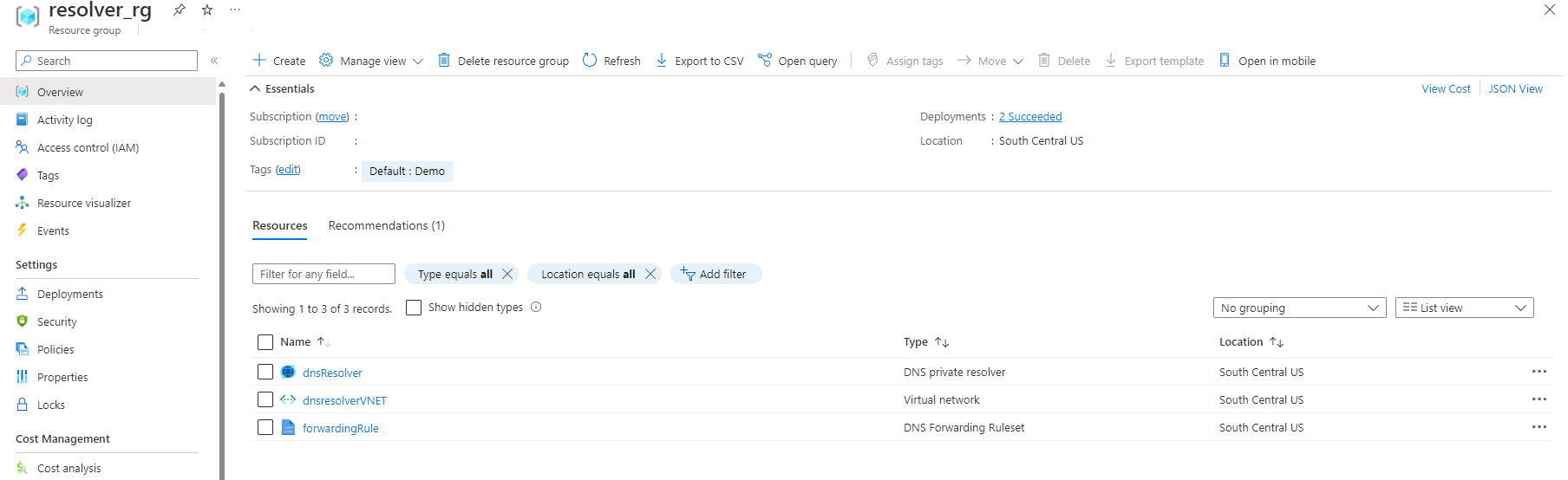

4. このリソース グループには、次のリソースが含まれている必要があります。

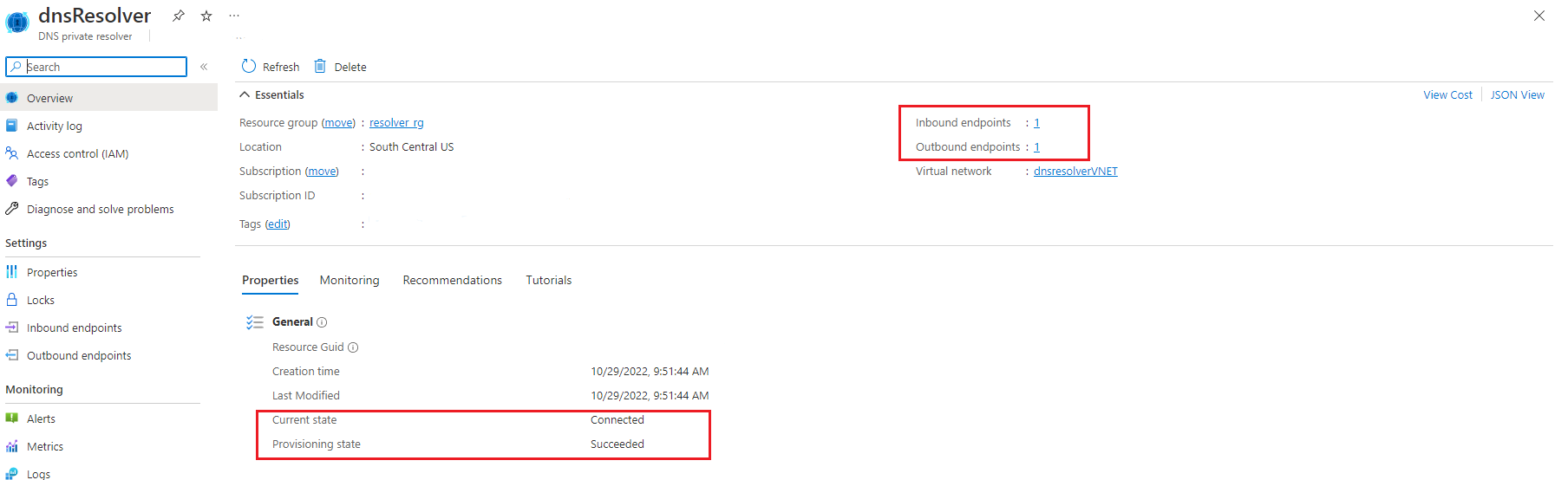

5. DNS Private Resolver サービスを選択して、プロビジョニングと現在の状態を確認します。

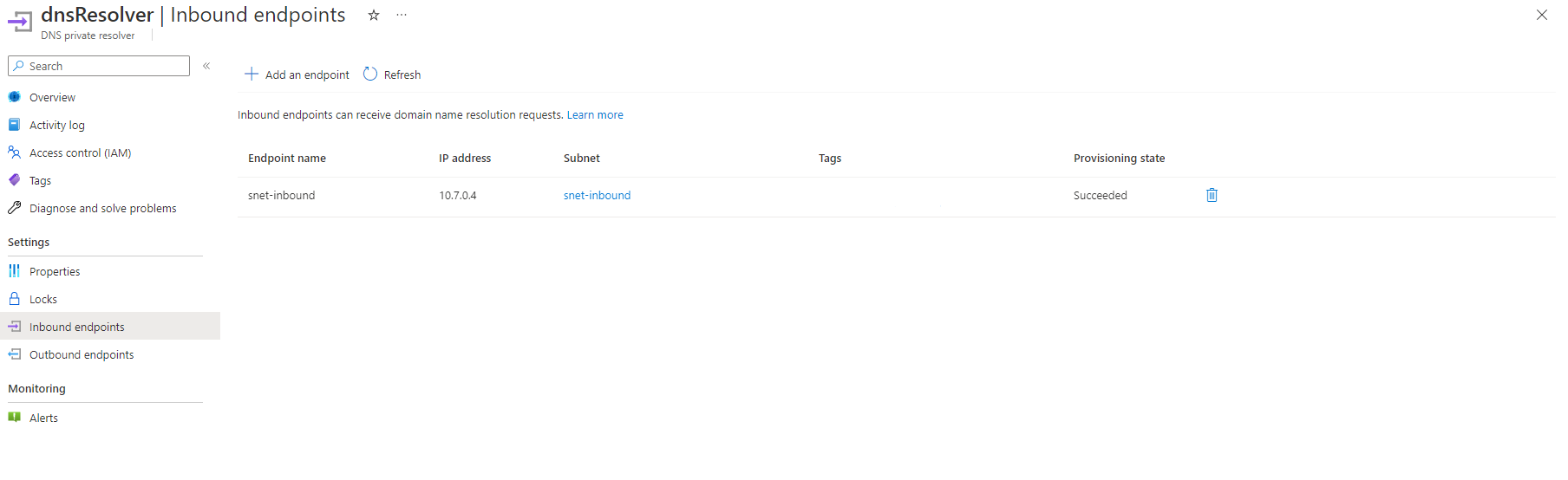

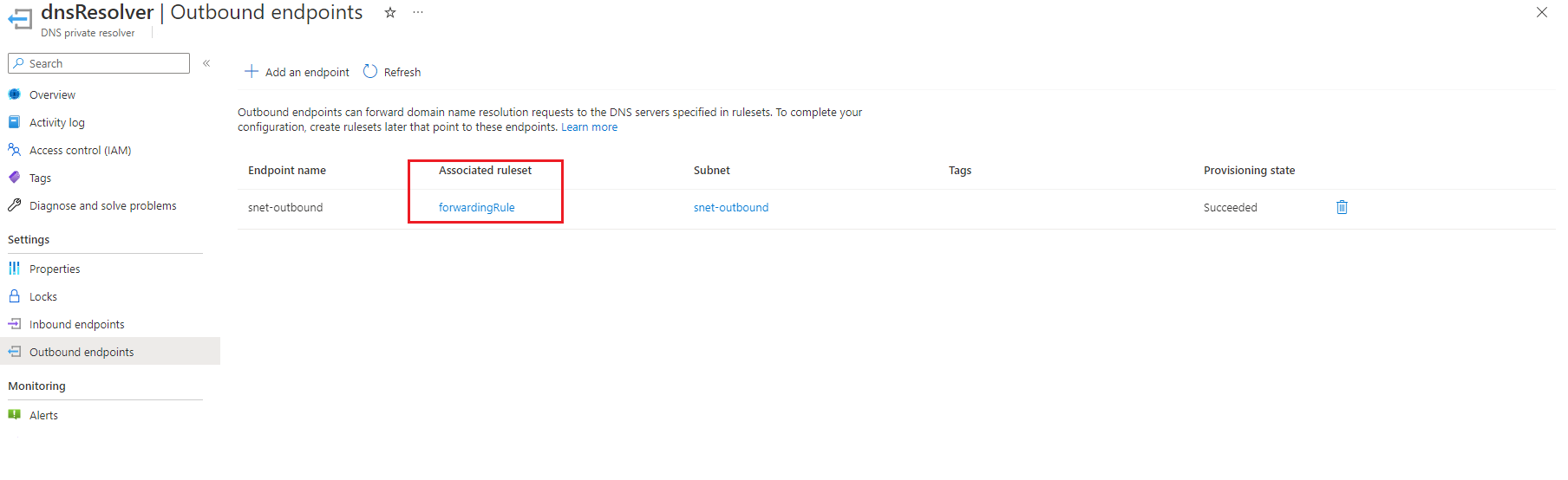

6. [受信エンドポイント] と [送信エンドポイント] を選択して、エンドポイントが作成され、送信エンドポイントが転送ルールセットに関連付けられていることを確認します。

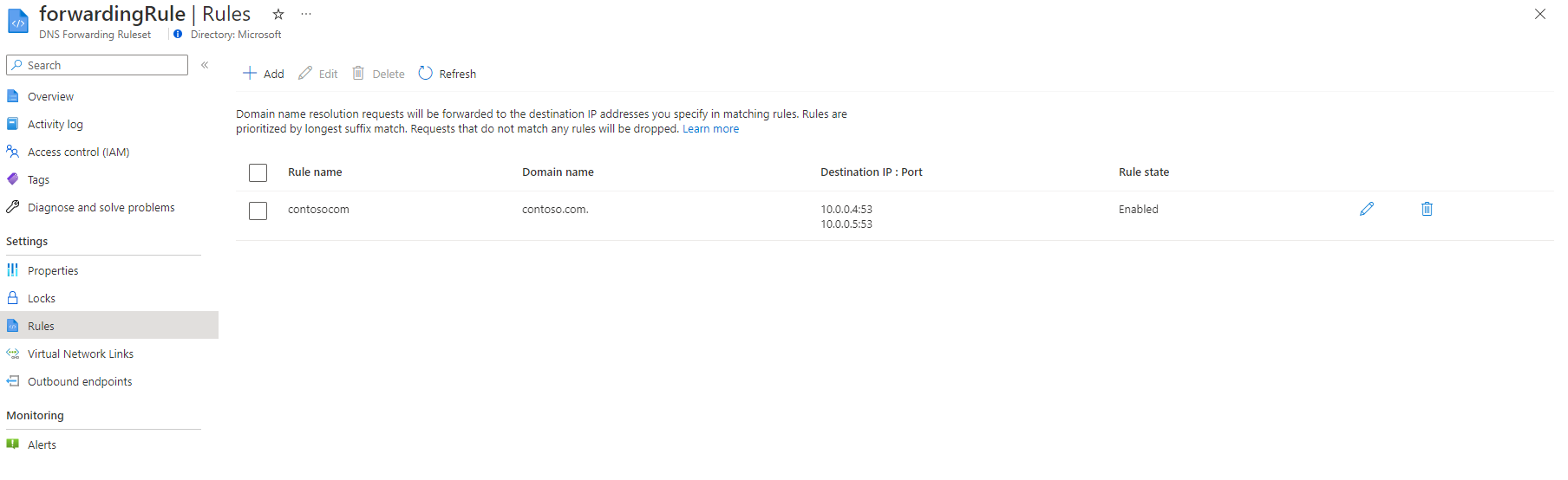

7. [送信エンドポイント] ページから [関連付けられているルールセット] を選択して、転送ルールセットとルールの作成を確認します。

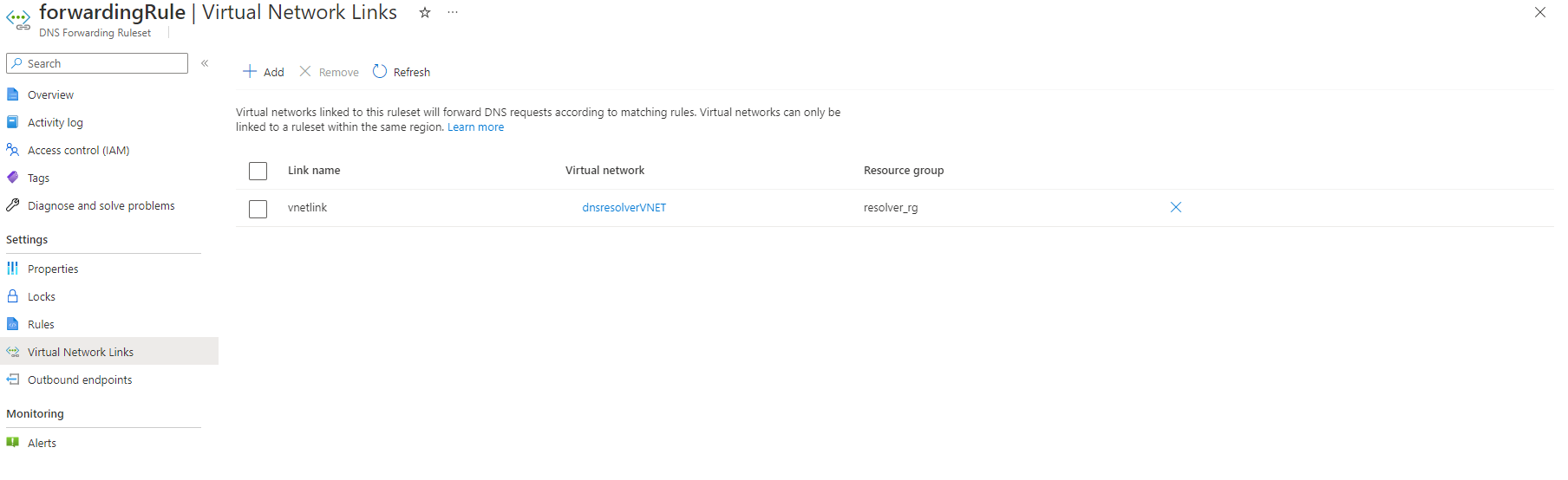

8. リゾルバー仮想ネットワークが転送ルールセットにリンクされていることを確認します。



次のステップ

このクイックスタートでは、仮想ネットワークと DNS Private Resolver を作成しました。 次に、Azure ドメインとオンプレミス ドメインの名前解決を構成します。

• Azure とオンプレミスのドメインを解決する
