DNS トラフィックを保護して表示する (プレビュー)

この記事では、DNS セキュリティ ポリシーを使用して、仮想ネットワークで DNS トラフィックを表示してフィルター処理する方法について説明します。

Note

DNS セキュリティ ポリシーはプレビュープレビュー段階です。
ベータ版、プレビュー版、または一般提供としてまだリリースされていない Azure の機能に適用される法律条項については、「Microsoft Azure プレビューの追加使用条件」を参照してください。

この DNS セキュリティ ポリシーのプレビューは、プレリリース機能のプレビューに登録する必要なく提供されます。

前提条件

• Azure サブスクリプションがない場合は、開始する前に無料アカウントを作成してください。
• 仮想ネットワークが必要です。 詳細については、「仮想ネットワークの作成」をご覧ください。

セキュリティ ポリシーを作成する

Azure portal または PowerShell を使用してセキュリティ ポリシーを作成するには、次のいずれかの方法を選択します。

Azure Portal

Azure portal を使用して DNS セキュリティ ポリシーを作成するには:

1. Azure portal の [ホーム] ページで DNSセキュリティ ポリシーを検索して選択します。 また、Azure Marketplace から [DNS セキュリティ ポリシー] を選択することもできます。

2. [+ 作成] を選択して新しいポリシーの作成を開始します。

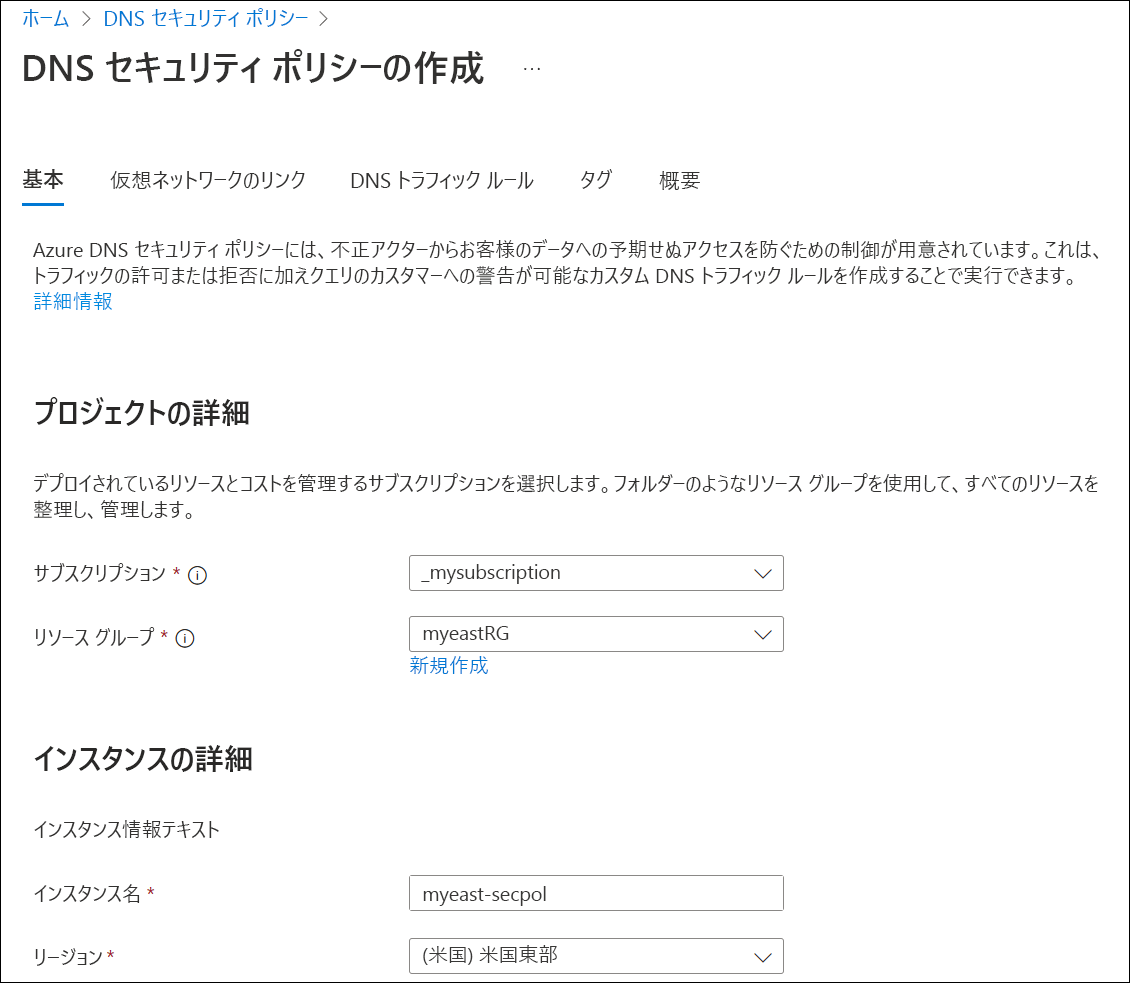

3. [基本] タブで、[サブスクリプション] と [リソース グループ] を選択するか、新しいリソース グループを作成します。

4. [インスタンス名] の横に DNS セキュリティ ポリシーの名前を入力し、セキュリティ ポリシーを適用する [リージョン] を選択します。

   Note

   DNS セキュリティ ポリシーは、セキュリティ ポリシーと同じリージョン内の VNet にのみ適用できます。



5. [次へ: 仮想ネットワーク リンク] を選択し、次に [+ 追加] を選択します。

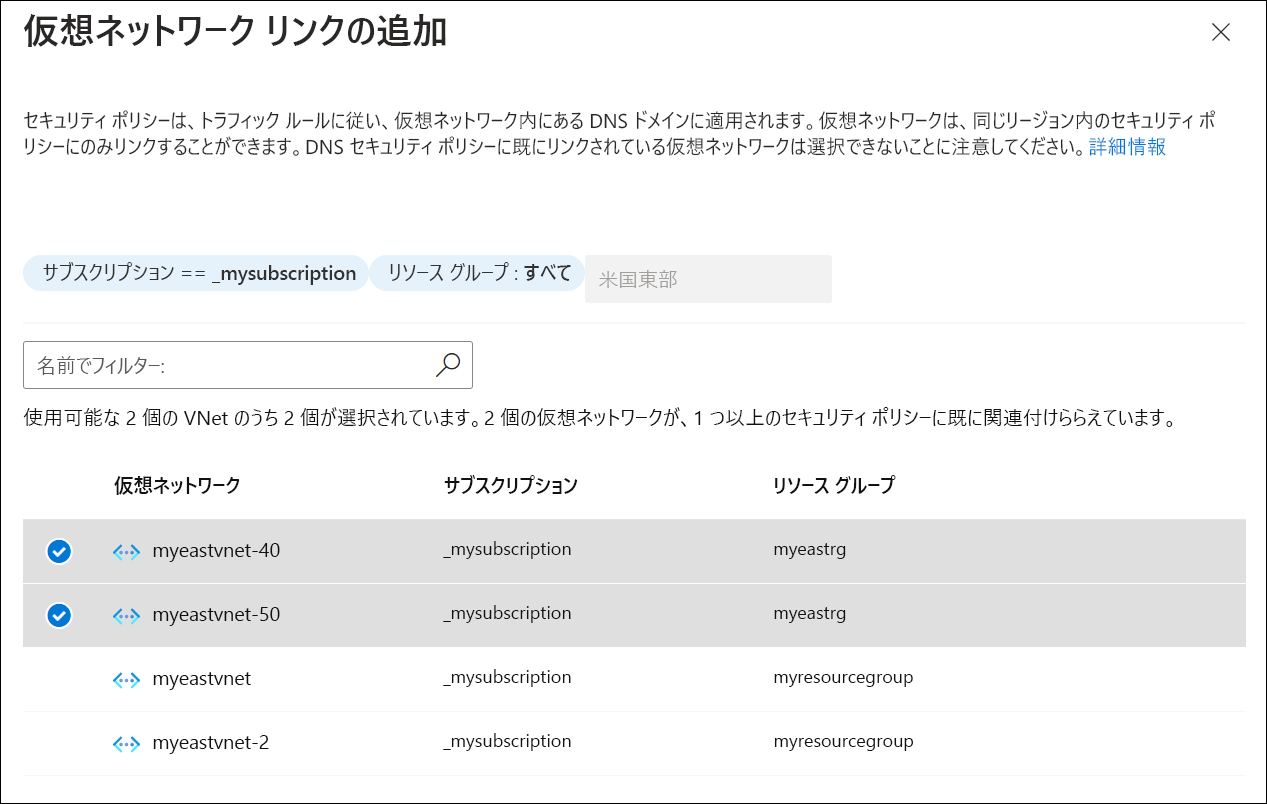

6. セキュリティ ポリシーと同じリージョンの VNet が表示されます。 1 つ以上の利用可能な VNet を選び、[追加] を選びます。 既に別のセキュリティ ポリシーに関連付けられている VNet を選択することはできません。 次の例では、2 つの VNet がセキュリティ ポリシーに関連付けられており、選択可能な VNet は 2 つです。

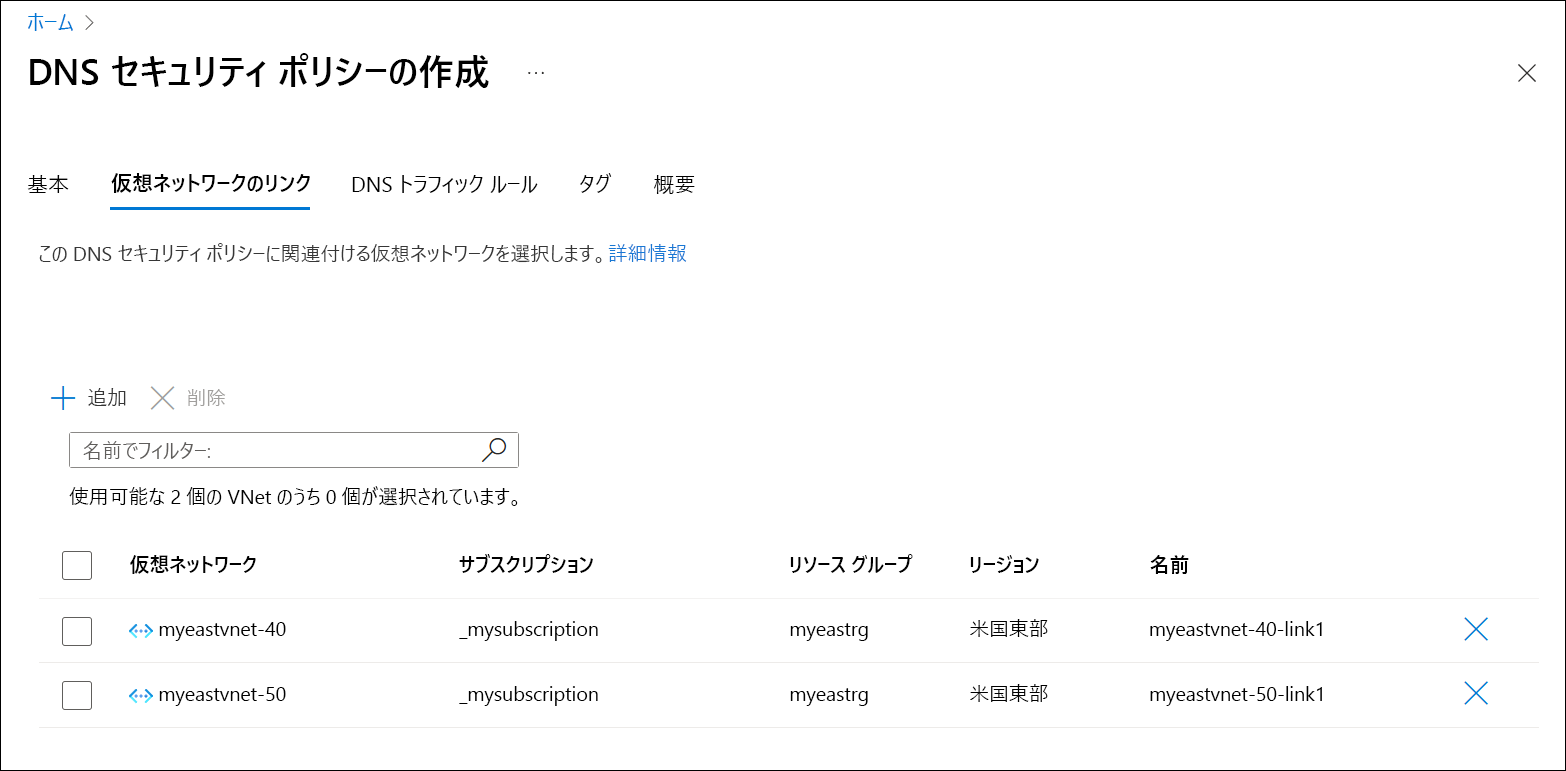

7. 選択された VNet が表示されます。 必要に応じて、仮想ネットワーク リンクを作成する前に、リストから VNet を削除できます。



   Note

   仮想ネットワーク リンクは、選択されているかどうかにかかわらず、リストに表示されている全ての VNet に対して作成されます。 チェックボックスを使用して、リストから削除する VNet を選択します。

8. [確認および作成] を選択し、次に [作成] を選択します。 [次へ: DNS トラフィック ルール] の選択はここではスキップしますが、今すぐトラフィック ルールを作成することもできます。 このガイドでは、トラフィック ルールと DNS ドメイン リストを作成し、後で DNS セキュリティ ポリシーに適用します。

ログ分析ワークスペースを作成する

既に使用する Log Analytics ワークスペースがある場合は、このセクションをスキップします。

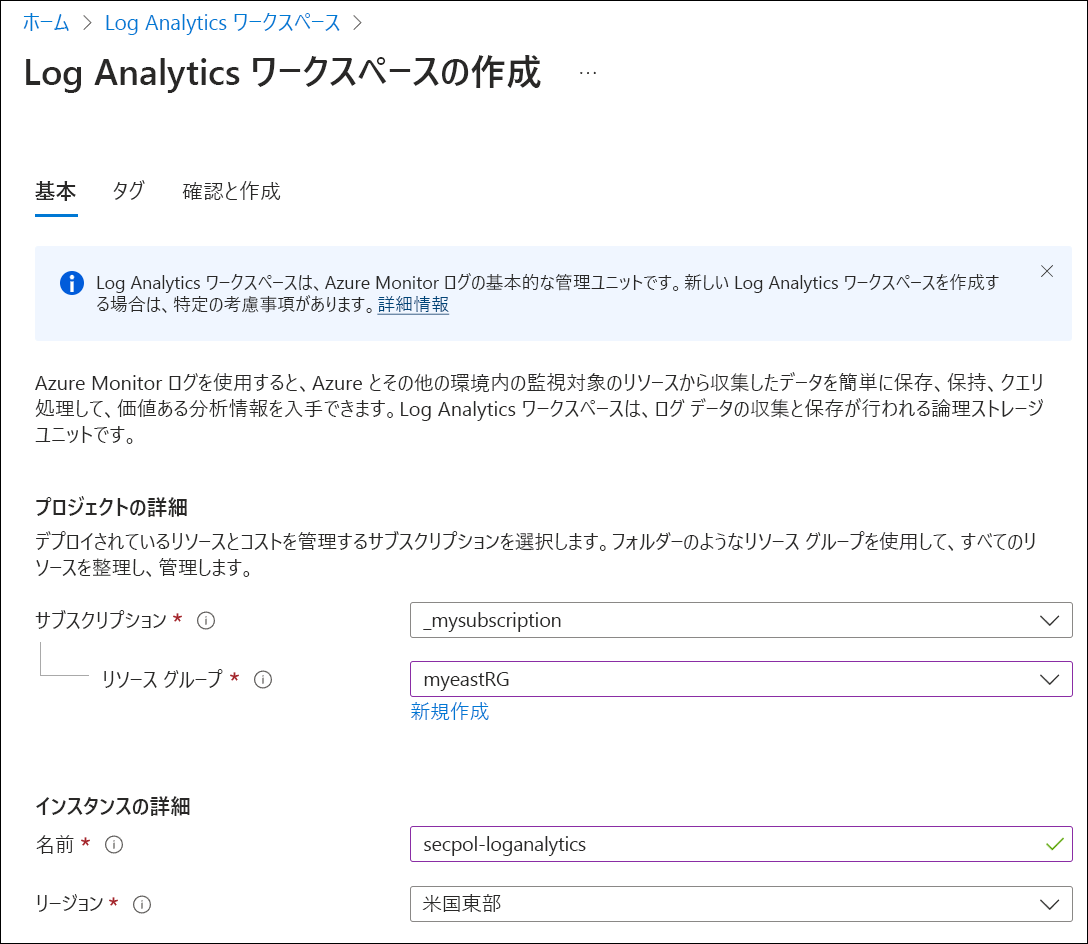

Azure portal を使用して Log Analytics ワークスペースを作成するには:

1. Azure portal の [ホーム] ページで、Log Analytics ワークスペースを検索して選択します。 Azure Marketplace から [Log Analytics ワークスペース] を選択することもできます。

2. [+ 作成] を選択して新しいワークスペースの作成を開始します。

3. [基本] タブで、[サブスクリプション] と [リソース グループ] を選択するか、新しいリソース グループを作成します。

4. [名前] の横にワークスペースの名前を入力し、ワークスペースの [リージョン] を選択します。



5. [確認および作成] を選択し、次に [作成] を選択します。

診断設定を構成する

Log Analytics ワークスペースができたので、このワークスペースを使用するようにセキュリティ ポリシーの診断設定を構成します。

診断設定を構成するには:

1. 作成した DNS セキュリティ ポリシー (この例では myeast-secpol) を選択します。

2. [監視] で [診断設定] を選択します。

3. [診断設定の追加] を選択します。

4. [診断設定の名前] の横に、ここで収集するログの名前を入力します。

5. [ログ] と [メトリック] で "すべて" のログとメトリックを選択します。

6. [診断の詳細] で [Log Analytics ワークスペースに送信する] を選択し、作成したサブスクリプションと ワークスペースを選択します。

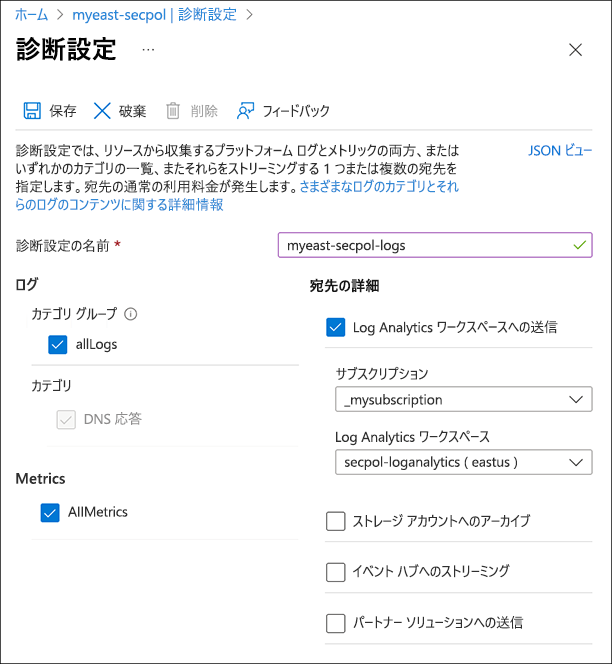

7. [保存] を選択します。 次の例を参照してください。



DNS ドメイン リストを作成する

Azure portal を使って DNS ドメイン リストを作成するには:

1. Azure portal の [ホーム] ページで DNS ドメイン リストを検索して選択します。

2. [+ 作成] を選択して新しいドメイン リストの作成を開始します。

3. [基本] タブで、[サブスクリプション] と [リソース グループ] を選択するか、新しいリソース グループを作成します。

4. [ドメイン リスト名] の横にドメイン リスト名を入力し、リストの [リージョン] を選択します。

   Note

   セキュリティ ポリシーには、同じリージョン内のドメイン リストが必要です。

5. [次へ: DNS ドメイン] を選択します。

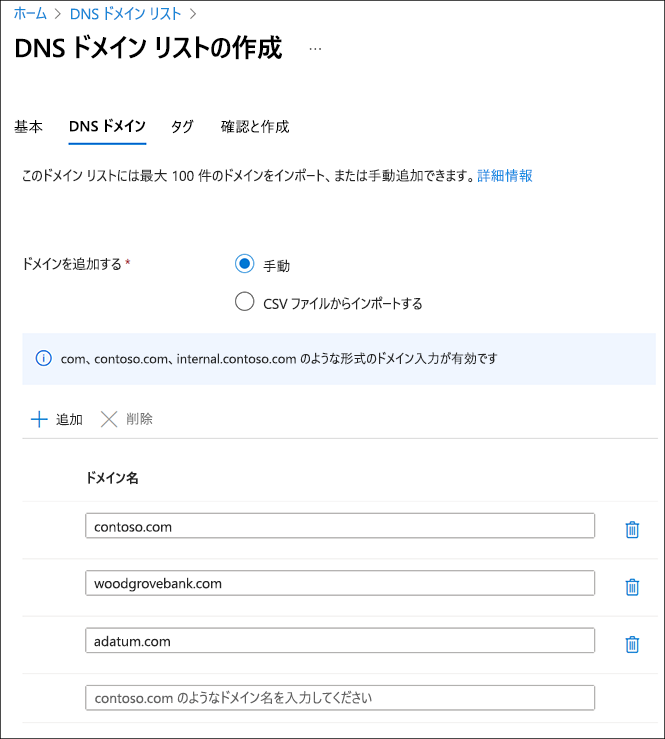

6. [DNS ドメイン] タブで、ドメイン名を 1 つずつ手動で入力するか、コンマ区切り値 (CSV) ファイルからインポートします。



7. ドメイン名の入力が完了したら、[確認と作成] を選択し、[作成] を選択します。

必要に応じて、詳細なドメイン リストを作成するためにこのセクションを繰り返します。 各ドメイン リストは、次の 3 つのアクションのいずれかを持つトラフィック ルールに関連付けることができます。

• 許可: DNS クエリを許可し、ログに記録します。
• ブロック: DNS クエリをブロックし、ブロック アクションをログに記録します。
• アラート: DNS クエリを許可し、アラートをログに記録します。

1 つの DNS トラフィック ルールから複数のドメイン リストを動的に追加または削除できます。

DNS トラフィック ルールを構成する

DNS ドメイン リストができたので、このワークスペースを使用するようにセキュリティ ポリシーの診断設定を構成します。

Note

CNAME チェーンが調べられ ("追跡され")、ドメインに関連付けられているトラフィック ルールを適用する必要があるかどうかを判断します。 たとえば、malicious.contoso.com に適用されるルールは、adatum.com が malicious.contoso.com にマップされる場合、または malicious.contoso.com が adatum.com の CNAME チェーンのどこかに表示される場合は、adatum.com にも適用されます。

診断設定を構成するには:

1. 作成した DNS セキュリティ ポリシー (この例では myeast-secpol) を選択します。

2. [設定] で、[DNS トラフィック ルール] を選択します。

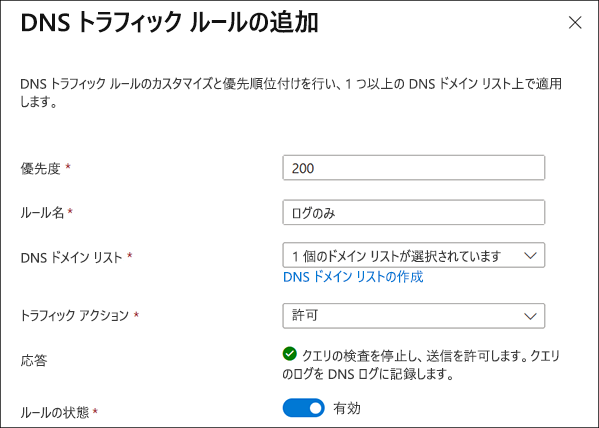

3. [+ 追加] を選択します。 [DNS トラフィック ルールの追加] ペインが開きます。

4. [優先度] の横に、100 - 65000 の範囲の値を入力します。 ルールの数値が小さいほど優先度が高くなります。

5. [ルール名] の横にルールの名前を入力します。

6. [DNS ドメイン リスト] の横で、このルールで使用するドメイン リストを選択します。

7. [トラフィック アクション] の次に、選択したドメインに適用するアクションの種類に基づいて、[許可]、[ブロック]、または [アラート] を選択します。 この例では [許可] が選択されています。

8. 既定の [ルールの状態] を [有効] のままにして、[保存] を選択します。

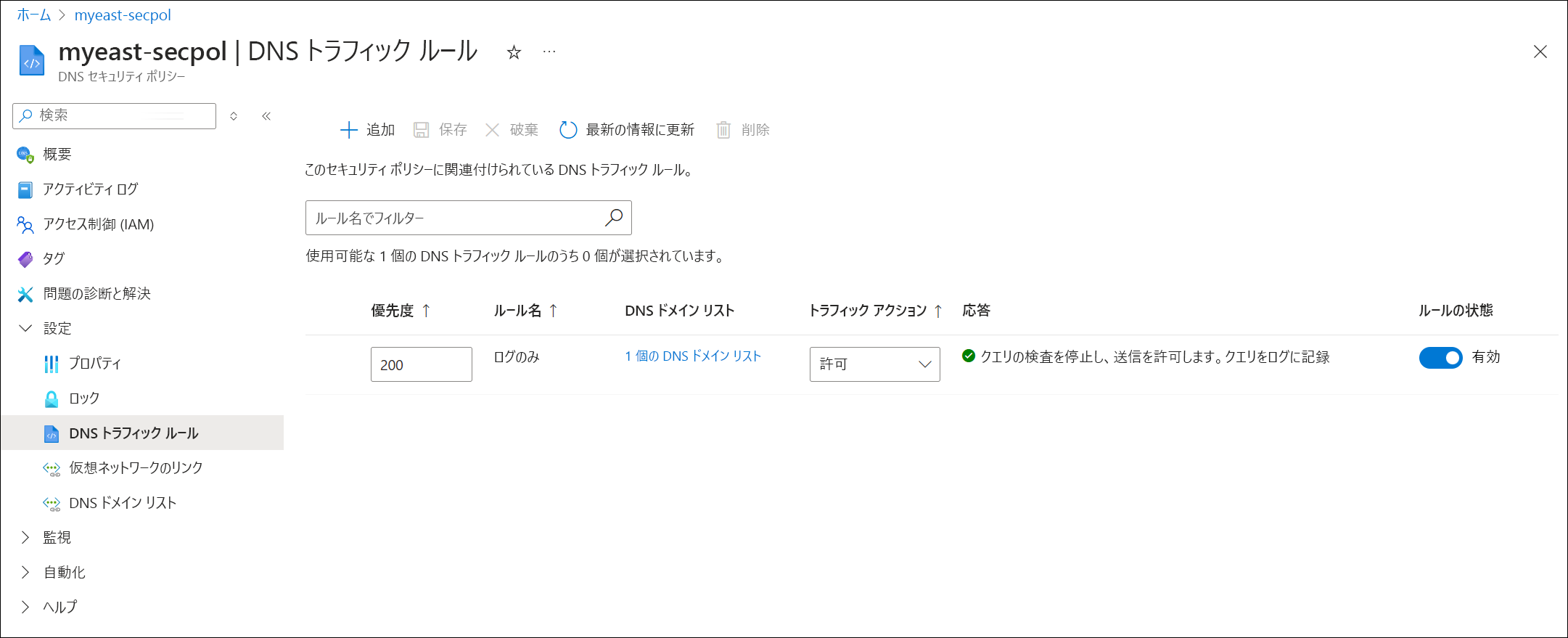

9. ビューを更新して、ルールが正常に追加されたことを確認します。 トラフィック アクション、DNS ドメイン リスト、ルールの優先度、ルールの状態を編集できます。



DNS ログを表示してテストする

1. DNS セキュリティ ポリシーに移動し、[監視] で [診断設定] を選択します。
2. 以前にセキュリティ ポリシーに関連付けた Log Analytics ワークスペース (この例では secpol-loganalytics) を選択します。
3. 左側の [ログ] を選びます。
4. 同じリージョン内の IP アドレス 10.40.40.4 の仮想マシンからの DNS クエリを表示するには、次のようにクエリを実行します。

DNSQueryLogs
| where SourceIpAddress contains "10.40.40.4"
| limit 1000

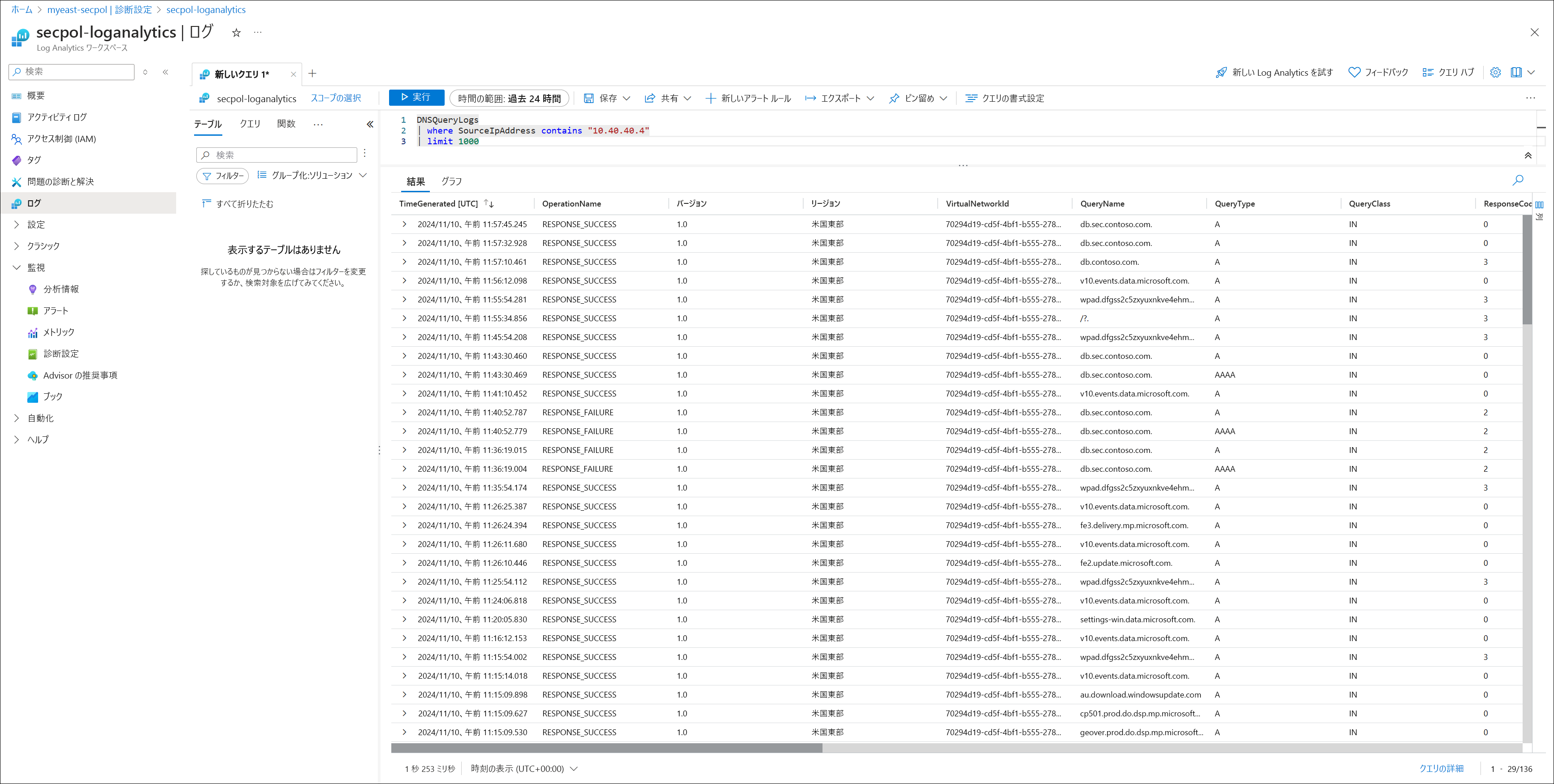

次の例を参照してください。

contoso.com を含むトラフィック ルールが [許可] クエリに設定されていたことを思い出してください。 仮想マシンからのクエリは正常に応答します。

C:\>dig db.sec.contoso.com +short
10.0.1.2

ログ分析でクエリの詳細を展開すると、次のようなデータが表示されます。

• OperationName: RESPONSE_SUCCESS
• リージョン: EastUS
• QueryName: db.sec.contoso.com
• QueryType: A
• SourceIpAddress: 10.40.40.4
• ResolutionPath: PrivateDnsResolution
• ResolverPolicyRuleAction: Allow

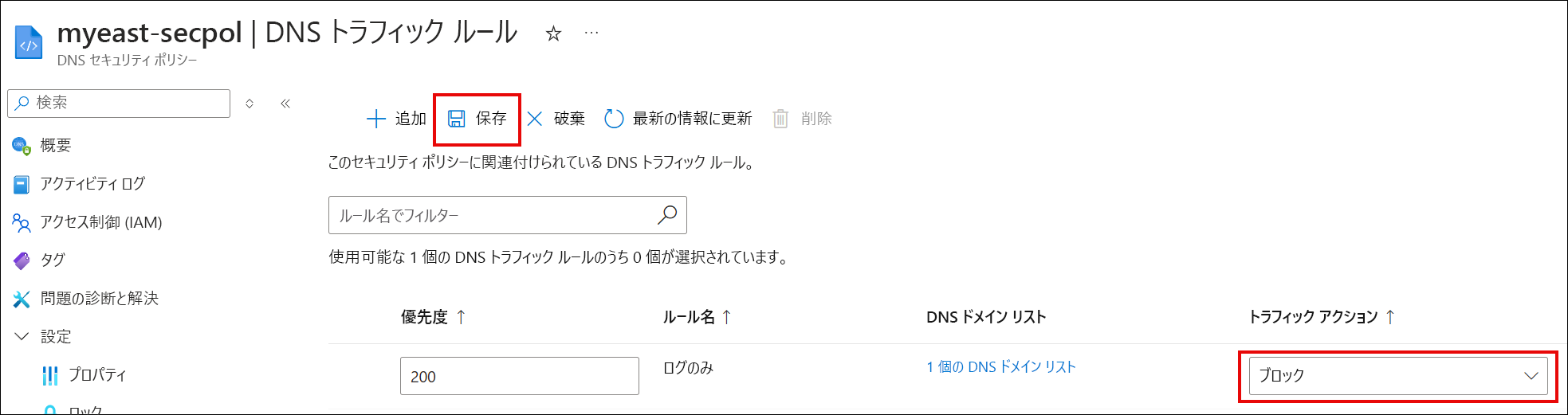

トラフィック ルールを編集して [ブロック] の contoso.com クエリに設定すると、仮想マシンからのクエリの王乙が失敗します。 ルールのコンポーネントを変更する場合は、必ず [保存] を選択してください。

この変更により、次のようにクエリが失敗します。

C:\>dig db.sec.contoso.com

; <<>> DiG 9.9.2-P1 <<>> db.sec.contoso.com
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: SERVFAIL, id: 24053
;; flags: qr rd ra; QUERY: 1, ANSWER: 0, AUTHORITY: 0, ADDITIONAL: 1

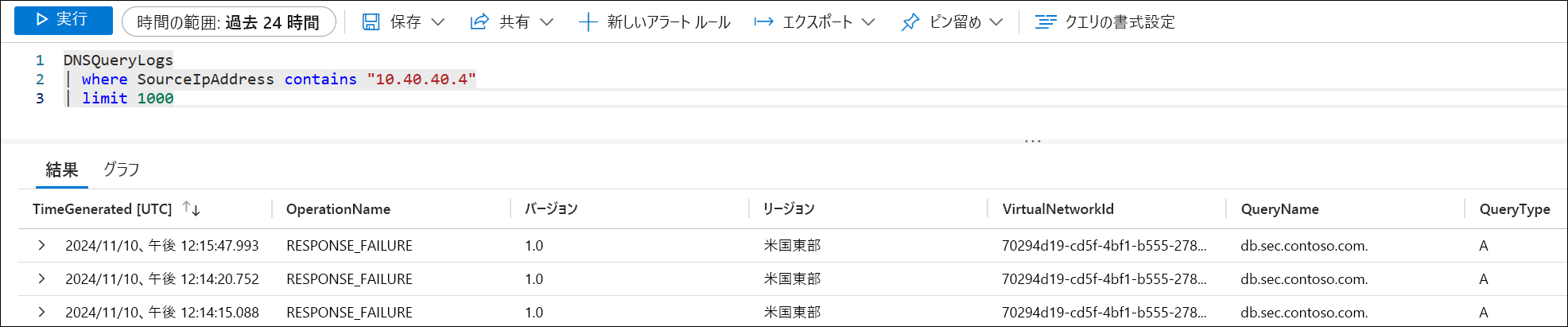

失敗したクエリは次のログ分析に記録されます。

Note

クエリの結果がログ分析に表示されるまで、数分かかる場合があります。

PowerShell

ローカル PowerShell リポジトリを設定し、Az.DnsResolver PowerShell モジュールをインストールします。 これは、Cloud Shell を使用していない場合にのみ必要です。

1. ディスク上に新しいフォルダーを作成し、ローカル PowerShell リポジトリとして使用します。 この例では、C:\bin\PSRepo が使用されます。

2. Az.DnsResolver.0.2.6.nupkg をこのディレクトリにダウンロードします。

3. 次のコマンドを実行して、ローカル リポジトリを設定します。

   # Register the repository
   Register-PSRepository -Name LocalPSRepo -SourceLocation 'C:\bin\PSRepo' -ScriptSourceLocation 'C:\bin\PSRepo' -InstallationPolicy Trusted

   # Install the Az.DnsResolver module
   Install-Module -Name Az.DnsResolver -RequiredVersion 0.2.6 -SkipPublisherCheck

   # If you already installed Az.DnsResolver, update your version to 0.2.6
   Update-Module -Name Az.DnsResolver

   # Confirm that the Az.DnsResolver module was installed properly
   Get-InstalledModule -Name Az.DnsResolver


4. サブスクリプションのコンテキストを設定する

   # Connect PowerShell to Azure cloud
   Connect-AzAccount -Environment AzureCloud

   # Set your default subscription
   Select-AzSubscription -SubscriptionObject (Get-AzSubscription -SubscriptionId <your-sub-id>)


5. PowerShell を使用して DNS セキュリティ ポリシーを作成します。

   $ErrorActionPreference = "Stop"

   ################################################################
   # Configure resource names and locations
   ################################################################

   $resourceNumber = 1 # Customize this if needed
   $region = "centralus" # Change this region to your preference
   if ($env:username) {$name = "$($env:username)"} else {$name = "$($env:USER)"}  # The environment variable is different in Cloud Shell vs local PowerShell
   $nameSuffix = "test-$($region)-$($name)-resolverpolicytest$($resourceNumber)-test"
   $resourceGroupName = "rg-$($nameSuffix)"
   $virtualNetworkName = "vnet-$($nameSuffix)"
   $resolverPolicyName = "dnsresolverpolicy-$($nameSuffix)"
   $domainListName = "domainlist-$($nameSuffix)"
   $securityRuleName = "securityrule-$($nameSuffix)"
   $resolverPolicyLinkName = "dnsresolverpolicylink"
   $storageAccountName = "stor$($name.ToLower())"  # Customize this, taking care that the name is not too long
   $storageAccountName = $storageAccountName.Substring(0, [Math]::Min(24, $storageAccountName.Length)) # Storage account names must be 3-24 characters long
   $diagnosticSettingName = "diagnosticsetting-$($nameSuffix)"
   $vnetId = "/subscriptions/$subscriptionId/resourceGroups/$resourceGroupName/providers/Microsoft.Network/virtualNetworks/$virtualNetworkName"

   ################################################################
   # Create resource group, virtual network, and storage account
   ################################################################

   Write-Host "Creating resource group"
   $rg = New-AzResourceGroup -Name $resourceGroupName -Location $region
   Write-Host ($rg | ConvertTo-Json -Depth 64)

   Write-Host "Creating virtual network"
   $defaultSubnet = New-AzVirtualNetworkSubnetConfig -Name "default" -AddressPrefix "10.$resourceNumber.0.0/24"
   $vnet = New-AzVirtualNetwork -Name $virtualNetworkName -ResourceGroupName $resourceGroupName -Location $region -AddressPrefix "10.$resourceNumber.0.0/16" -Subnet $defaultSubnet
   Write-Host ($vnet | ConvertTo-Json -Depth 64)

   Write-Host "Creating storage account"
   $storageAccount = New-AzStorageAccount -ResourceGroupName $resourceGroupName -Name $storageAccountName -Location $region -SkuName Standard_GRS
   Write-Host $storageAccount.ToString()

   ################################
   # Create DNS security policy
   ################################

   Write-Host "Creating DNS resolver policy"
   $resolverPolicy = New-AzDnsResolverPolicy -Location $region -ResourceGroupName $resourceGroupName -Name $resolverPolicyName
   Write-Host $resolverPolicy.ToJsonString()

   Write-Host "Creating DNS resolver policy virtual network link"
   $link = New-AzDnsResolverPolicyVirtualNetworkLink -Location $region -ResourceGroupName $resourceGroupName -DnsResolverPolicyName $resolverPolicyName -Name $resolverPolicyLinkName -VirtualNetworkId $vnetId
   Write-Host $link.ToJsonString()

   $log = New-AzDiagnosticSettingLogSettingsObject -Enabled $true -Category DnsResponse

   Write-Host "Creating diagnostic setting"
   $diagnosticSetting = New-AzDiagnosticSetting -Name $diagnosticSettingName -ResourceId  $resolverPolicy.id -Log $log -StorageAccountId $storageAccount.id
   Write-Host $diagnosticSetting.ToJsonString()

   Write-Host "Creating domain list"
   $domainList = New-AzDnsResolverDomainList -Location $region -ResourceGroupName $resourceGroupName -Name $domainListName -Domain @("contoso.com.", "adatum.com.")
   Write-Host $domainList.ToJsonString()

   Write-Host "Creating DNS security policy rule"
   $rule = New-AzDnsResolverPolicyDnsSecurityRule -ResourceGroupName $resourceGroupName -Name $securityRuleName -DnsResolverDomainList @{id = $domainList.Id;} -DnsSecurityRuleState "Enabled" -ActionType "Block" -ActionBlockResponseCode "SERVFAIL" -Priority 100 -DnsResolverPolicyName $resolverPolicyName -Location $region
   Write-Host $rule.ToJsonString()


6. オプション: 新しい値を使用して DNS リゾルバー ポリシーを更新します。

   ################################
   # Update DNS security policy
   ################################

   Write-Host "Updating DNS resolver policy"
   $resolverPolicy = Update-AzDnsResolverPolicy -ResourceGroupName $resourceGroupName -Name $resolverPolicyName -Tag @{"key0" = "value0"}
   Write-Host $resolverPolicy.ToJsonString()

   Write-Host "Updating DNS resolver policy virtual network link"
   $link = Update-AzDnsResolverPolicyVirtualNetworkLink -ResourceGroupName $resourceGroupName -DnsResolverPolicyName $resolverPolicyName -Name $resolverPolicyLinkName -Tag @{"key1" = "value1"}
   Write-Host $link.ToJsonString()

   $log = New-AzDiagnosticSettingLogSettingsObject -Enabled $false -Category DnsResponse

   Write-Host "Updating diagnostic setting by disabling log category"
   $diagnosticSetting = New-AzDiagnosticSetting -Name $diagnosticSettingName -ResourceId  $resolverPolicy.id -Log $log -StorageAccountId $storageAccount.id
   Write-Host $diagnosticSetting.ToJsonString()

   Write-Host "Updating domain list"
   $domainList = Update-AzDnsResolverDomainList -ResourceGroupName $resourceGroupName -Name $domainListName -Tag @{"key2" = "value2"}
   Write-Host $domainList.ToJsonString()

   Write-Host "Updating DNS security policy rule"
   $rule = Update-AzDnsResolverPolicyDnsSecurityRule -ResourceGroupName $resourceGroupName -Name $securityRuleName -DnsResolverDomainList @{id = $domainList.Id;} -DnsResolverPolicyName $resolverPolicyName
   Write-Host $rule.ToJsonString()


7. DNS セキュリティ ポリシーの構成を確認します。

   ################################
   # Get DNS security policy
   ################################

   Write-Host "Getting DNS resolver policy"
   $resolverPolicy = Get-AzDnsResolverPolicy -ResourceGroupName $resourceGroupName -Name $resolverPolicyName
   Write-Host $resolverPolicy.ToJsonString()

   Write-Host "Getting DNS resolver policy virtual network link"
   $link = Get-AzDnsResolverPolicyVirtualNetworkLink -ResourceGroupName $resourceGroupName -DnsResolverPolicyName $resolverPolicyName -Name $resolverPolicyLinkName
   Write-Host $link.ToJsonString()

   Write-Host "Getting diagnostic setting"
   $diagnosticSetting = Get-AzDiagnosticSetting -ResourceId $resolverPolicy.id
   Write-Host $diagnosticSetting.ToJsonString()

   Write-Host "Getting domain list"
   $domainList = Get-AzDnsResolverDomainList -ResourceGroupName $resourceGroupName -Name $domainListName
   Write-Host $rule.ToJsonString()

   Write-Host "Getting DNS security policy rule"
   $rule = Get-AzDnsResolverPolicyDnsSecurityRule -ResourceGroupName $resourceGroupName -Name $securityRuleName -DnsResolverPolicyName $resolverPolicyName
   Write-Host $rule.ToJsonString()


DNS セキュリティ ポリシーをテストする

新しいセキュリティ ポリシーをテストするには、仮想ネットワーク内のホスト デバイスに接続し、ブロックしたドメインのクエリを発行します。 この例では、ドメイン リストは contoso.com と adatum.com です。

入力:

Resolve-DnsName -Name contoso.com -Type NS

出力:

Resolve-DnsName : contoso.com : DNS server failure
At line:1 char:1
+ Resolve-DnsName -Name contoso.com -Type NS
+ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
    + CategoryInfo          : ResourceUnavailable: (contoso.com:String) [Resolve-DnsName], Win32Exception
    + FullyQualifiedErrorId : RCODE_SERVER_FAILURE,Microsoft.DnsClient.Commands.ResolveDnsName

関連するコンテンツ

• DNS セキュリティ ポリシーに関する概念を確認します。
• Azure プライベート DNS ゾーンのシナリオを確認します。
• 仮想ネットワークでの DNS 解決を確認します。
