クイックスタート:複数のパブリック IP アドレスを使用した Azure Firewall の作成 - ARM テンプレート

[アーティクル]
10/19/2023

このクイックスタートでは、Azure Resource Manager テンプレート (ARM テンプレート) を使用して、1 つのパブリック IP アドレスプレフィックスから、複数のパブリック IP アドレスがある Azure Firewall をデプロイします。デプロイ後のファイアウォールには、2 つの Windows Server 2019 仮想マシンへの RDP 接続を許可する NAT 規則コレクションルールが割り当てられます。

Azure Resource Manager テンプレートは JavaScript Object Notation (JSON) ファイルであり、プロジェクトのインフラストラクチャと構成が定義されています。このテンプレートでは、宣言型の構文が使用されています。デプロイしようとしているものを、デプロイを作成する一連のプログラミングコマンドを記述しなくても記述できます。

複数のパブリック IP アドレスを持つ Azure Firewall の詳細については、「Azure PowerShell を使用して複数のパブリック IP アドレスを使用する Azure Firewall をデプロイする」を参照してください。

環境が前提条件を満たしていて、ARM テンプレートの使用に慣れている場合は、 [Azure へのデプロイ] ボタンを選択します。 Azure portal でテンプレートが開きます。

前提条件

アクティブなサブスクリプションが含まれる Azure アカウント。無料でアカウントを作成できます。

テンプレートを確認する

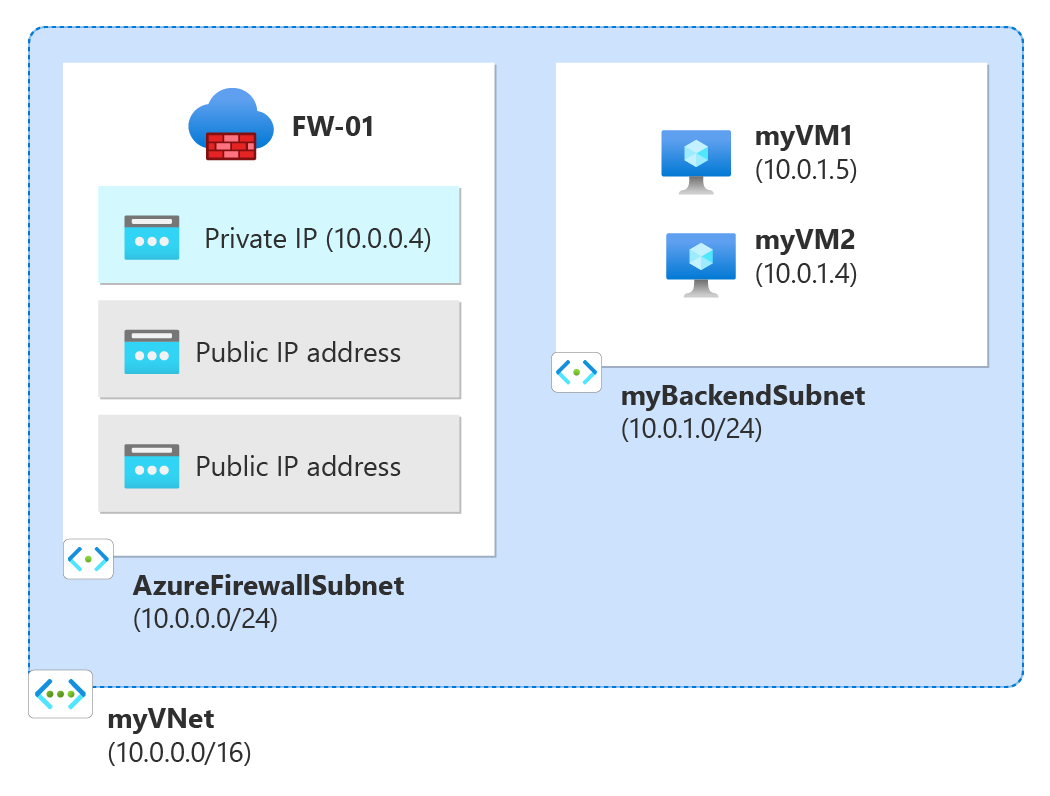

このテンプレートは、2 つのパブリック IP アドレスを持つ Azure Firewall を作成すると共に、Azure Firewall をサポートするために必要なリソースも作成します。

このクイックスタートで使用されるテンプレートは Azure クイックスタートテンプレートからのものです。

{
  "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
  "contentVersion": "1.0.0.0",
  "metadata": {
    "_generator": {
      "name": "bicep",
      "version": "0.26.54.24096",
      "templateHash": "8395247770070350203"
    }
  },
  "parameters": {
    "adminUsername": {
      "type": "string",
      "metadata": {
        "description": "Admin username for the backend servers"
      }
    },
    "adminPassword": {
      "type": "securestring",
      "metadata": {
        "description": "Password for the admin account on the backend servers"
      }
    },
    "location": {
      "type": "string",
      "defaultValue": "[resourceGroup().location]",
      "metadata": {
        "description": "Location for all resources."
      }
    },
    "vmSize": {
      "type": "string",
      "defaultValue": "Standard_B2ms",
      "metadata": {
        "description": "Size of the virtual machine."
      }
    }
  },
  "variables": {
    "copy": [
      {
        "name": "azureFirewallIpConfigurations",
        "count": "[length(range(0, 2))]",
        "input": {
          "name": "[format('IpConf{0}', add(range(0, 2)[copyIndex('azureFirewallIpConfigurations')], 1))]",
          "properties": {
            "subnet": "[if(equals(range(0, 2)[copyIndex('azureFirewallIpConfigurations')], 0), json(format('{{\"id\": \"{0}\"}}', variables('azureFirewallSubnetId'))), null())]",
            "publicIPAddress": {
              "id": "[resourceId('Microsoft.Network/publicIPAddresses', format('{0}{1}', variables('publicIpAddressName'), add(range(0, 2)[range(0, 2)[copyIndex('azureFirewallIpConfigurations')]], 1)))]"
            }
          }
        }
      }
    ],
    "virtualMachineName": "myVM",
    "virtualNetworkName": "myVNet",
    "networkInterfaceName": "net-int",
    "ipConfigName": "ipconfig",
    "ipPrefixName": "public_ip_prefix",
    "ipPrefixSize": 31,
    "publicIpAddressName": "public_ip",
    "nsgName": "vm-nsg",
    "firewallName": "FW-01",
    "vnetPrefix": "10.0.0.0/16",
    "fwSubnetPrefix": "10.0.0.0/24",
    "backendSubnetPrefix": "10.0.1.0/24",
    "azureFirewallSubnetId": "[resourceId('Microsoft.Network/virtualNetworks/subnets', variables('virtualNetworkName'), 'AzureFirewallSubnet')]"
  },
  "resources": [
    {
      "copy": {
        "name": "nsg",
        "count": "[length(range(0, 2))]"
      },
      "type": "Microsoft.Network/networkSecurityGroups",
      "apiVersion": "2023-09-01",
      "name": "[format('{0}{1}', variables('nsgName'), add(range(0, 2)[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "properties": {
        "securityRules": [
          {
            "name": "RDP",
            "properties": {
              "protocol": "Tcp",
              "sourcePortRange": "*",
              "destinationPortRange": "3389",
              "sourceAddressPrefix": "*",
              "destinationAddressPrefix": "*",
              "access": "Allow",
              "priority": 300,
              "direction": "Inbound"
            }
          }
        ]
      }
    },
    {
      "type": "Microsoft.Network/publicIPPrefixes",
      "apiVersion": "2023-09-01",
      "name": "[variables('ipPrefixName')]",
      "location": "[parameters('location')]",
      "properties": {
        "prefixLength": "[variables('ipPrefixSize')]",
        "publicIPAddressVersion": "IPv4"
      },
      "sku": {
        "name": "Standard"
      }
    },
    {
      "copy": {
        "name": "publicIPAddress",
        "count": "[length(range(0, 2))]"
      },
      "type": "Microsoft.Network/publicIPAddresses",
      "apiVersion": "2023-09-01",
      "name": "[format('{0}{1}', variables('publicIpAddressName'), add(range(0, 2)[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "sku": {
        "name": "Standard"
      },
      "properties": {
        "publicIPAddressVersion": "IPv4",
        "publicIPAllocationMethod": "Static",
        "publicIPPrefix": {
          "id": "[resourceId('Microsoft.Network/publicIPPrefixes', variables('ipPrefixName'))]"
        },
        "idleTimeoutInMinutes": 4
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/publicIPPrefixes', variables('ipPrefixName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/virtualNetworks",
      "apiVersion": "2023-09-01",
      "name": "[variables('virtualNetworkName')]",
      "location": "[parameters('location')]",
      "properties": {
        "addressSpace": {
          "addressPrefixes": [
            "[variables('vnetPrefix')]"
          ]
        },
        "subnets": [
          {
            "name": "myBackendSubnet",
            "properties": {
              "addressPrefix": "[variables('backendSubnetPrefix')]",
              "routeTable": {
                "id": "[resourceId('Microsoft.Network/routeTables', 'rt-01')]"
              },
              "privateEndpointNetworkPolicies": "Enabled",
              "privateLinkServiceNetworkPolicies": "Enabled"
            }
          }
        ],
        "enableDdosProtection": false,
        "enableVmProtection": false
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/routeTables', 'rt-01')]"
      ]
    },
    {
      "type": "Microsoft.Network/virtualNetworks/subnets",
      "apiVersion": "2023-09-01",
      "name": "[format('{0}/{1}', variables('virtualNetworkName'), 'AzureFirewallSubnet')]",
      "properties": {
        "addressPrefix": "[variables('fwSubnetPrefix')]",
        "privateEndpointNetworkPolicies": "Enabled",
        "privateLinkServiceNetworkPolicies": "Enabled"
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/virtualNetworks', variables('virtualNetworkName'))]"
      ]
    },
    {
      "copy": {
        "name": "virtualMachine",
        "count": "[length(range(0, 2))]"
      },
      "type": "Microsoft.Compute/virtualMachines",
      "apiVersion": "2023-09-01",
      "name": "[format('{0}{1}', variables('virtualMachineName'), add(range(0, 2)[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "properties": {
        "hardwareProfile": {
          "vmSize": "[parameters('vmSize')]"
        },
        "storageProfile": {
          "imageReference": {
            "publisher": "MicrosoftWindowsServer",
            "offer": "WindowsServer",
            "sku": "2019-Datacenter",
            "version": "latest"
          },
          "osDisk": {
            "osType": "Windows",
            "createOption": "FromImage",
            "caching": "ReadWrite",
            "managedDisk": {
              "storageAccountType": "StandardSSD_LRS"
            },
            "diskSizeGB": 127
          }
        },
        "osProfile": {
          "computerName": "[format('{0}{1}', variables('virtualMachineName'), add(range(0, 2)[copyIndex()], 1))]",
          "adminUsername": "[parameters('adminUsername')]",
          "adminPassword": "[parameters('adminPassword')]",
          "windowsConfiguration": {
            "provisionVMAgent": true,
            "enableAutomaticUpdates": true
          },
          "allowExtensionOperations": true
        },
        "networkProfile": {
          "networkInterfaces": [
            {
              "id": "[resourceId('Microsoft.Network/networkInterfaces', format('{0}{1}', variables('networkInterfaceName'), add(range(0, 2)[range(0, 2)[copyIndex()]], 1)))]"
            }
          ]
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/networkInterfaces', format('{0}{1}', variables('networkInterfaceName'), add(range(0, 2)[range(0, 2)[copyIndex()]], 1)))]"
      ]
    },
    {
      "copy": {
        "name": "netInterface",
        "count": "[length(range(0, 2))]"
      },
      "type": "Microsoft.Network/networkInterfaces",
      "apiVersion": "2023-09-01",
      "name": "[format('{0}{1}', variables('networkInterfaceName'), add(range(0, 2)[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "properties": {
        "ipConfigurations": [
          {
            "name": "[format('{0}{1}', variables('ipConfigName'), add(range(0, 2)[copyIndex()], 1))]",
            "properties": {
              "subnet": {
                "id": "[reference(resourceId('Microsoft.Network/virtualNetworks', variables('virtualNetworkName')), '2023-09-01').subnets[0].id]"
              },
              "primary": true
            }
          }
        ],
        "enableAcceleratedNetworking": false,
        "enableIPForwarding": false,
        "networkSecurityGroup": {
          "id": "[resourceId('Microsoft.Network/networkSecurityGroups', format('{0}{1}', variables('nsgName'), add(range(0, 2)[range(0, 2)[copyIndex()]], 1)))]"
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/networkSecurityGroups', format('{0}{1}', variables('nsgName'), add(range(0, 2)[range(0, 2)[copyIndex()]], 1)))]",
        "[resourceId('Microsoft.Network/virtualNetworks', variables('virtualNetworkName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/azureFirewalls",
      "apiVersion": "2023-09-01",
      "name": "[variables('firewallName')]",
      "location": "[parameters('location')]",
      "properties": {
        "sku": {
          "name": "AZFW_VNet",
          "tier": "Standard"
        },
        "threatIntelMode": "Deny",
        "ipConfigurations": "[variables('azureFirewallIpConfigurations')]",
        "applicationRuleCollections": [
          {
            "name": "web",
            "properties": {
              "priority": 100,
              "action": {
                "type": "Allow"
              },
              "rules": [
                {
                  "name": "wan-address",
                  "protocols": [
                    {
                      "protocolType": "Http",
                      "port": 80
                    },
                    {
                      "protocolType": "Https",
                      "port": 443
                    }
                  ],
                  "targetFqdns": [
                    "getmywanip.com"
                  ],
                  "sourceAddresses": [
                    "*"
                  ]
                },
                {
                  "name": "google",
                  "protocols": [
                    {
                      "protocolType": "Http",
                      "port": 80
                    },
                    {
                      "protocolType": "Https",
                      "port": 443
                    }
                  ],
                  "targetFqdns": [
                    "www.google.com"
                  ],
                  "sourceAddresses": [
                    "10.0.1.0/24"
                  ]
                },
                {
                  "name": "wupdate",
                  "protocols": [
                    {
                      "protocolType": "Http",
                      "port": 80
                    },
                    {
                      "protocolType": "Https",
                      "port": 443
                    }
                  ],
                  "fqdnTags": [
                    "WindowsUpdate"
                  ],
                  "sourceAddresses": [
                    "*"
                  ]
                }
              ]
            }
          }
        ],
        "natRuleCollections": [
          {
            "name": "Coll-01",
            "properties": {
              "priority": 100,
              "action": {
                "type": "Dnat"
              },
              "rules": [
                {
                  "name": "rdp-01",
                  "protocols": [
                    "TCP"
                  ],
                  "translatedAddress": "10.0.1.4",
                  "translatedPort": "3389",
                  "sourceAddresses": [
                    "*"
                  ],
                  "destinationAddresses": [
                    "[reference(resourceId('Microsoft.Network/publicIPAddresses', format('{0}{1}', variables('publicIpAddressName'), add(range(0, 2)[0], 1))), '2023-09-01').ipAddress]"
                  ],
                  "destinationPorts": [
                    "3389"
                  ]
                },
                {
                  "name": "rdp-02",
                  "protocols": [
                    "TCP"
                  ],
                  "translatedAddress": "10.0.1.5",
                  "translatedPort": "3389",
                  "sourceAddresses": [
                    "*"
                  ],
                  "destinationAddresses": [
                    "[reference(resourceId('Microsoft.Network/publicIPAddresses', format('{0}{1}', variables('publicIpAddressName'), add(range(0, 2)[1], 1))), '2023-09-01').ipAddress]"
                  ],
                  "destinationPorts": [
                    "3389"
                  ]
                }
              ]
            }
          }
        ]
      },
      "dependsOn": [
        "publicIPAddress",
        "[resourceId('Microsoft.Network/virtualNetworks/subnets', variables('virtualNetworkName'), 'AzureFirewallSubnet')]"
      ]
    },
    {
      "type": "Microsoft.Network/routeTables",
      "apiVersion": "2023-09-01",
      "name": "rt-01",
      "location": "[parameters('location')]",
      "properties": {
        "disableBgpRoutePropagation": false,
        "routes": [
          {
            "name": "fw",
            "properties": {
              "addressPrefix": "0.0.0.0/0",
              "nextHopType": "VirtualAppliance",
              "nextHopIpAddress": "10.0.0.4"
            }
          }
        ]
      }
    }
  ],
  "outputs": {
    "name": {
      "type": "string",
      "value": "[variables('firewallName')]"
    },
    "resourceId": {
      "type": "string",
      "value": "[resourceId('Microsoft.Network/azureFirewalls', variables('firewallName'))]"
    },
    "location": {
      "type": "string",
      "value": "[parameters('location')]"
    },
    "resourceGroupName": {
      "type": "string",
      "value": "[resourceGroup().name]"
    }
  }
}

このテンプレートには、次の複数の Azure リソースが定義されています。

テンプレートのデプロイ

ARM テンプレートを Azure にデプロイします。

[Azure に配置する] を選択して Azure にサインインし、テンプレートを開きます。このテンプレートは、Azure Firewall、ネットワークインフラストラクチャ、2 つの仮想マシンを作成します。
ポータルの [Create an Azure Firewall with multiple IP public addresses](複数のパブリック IP アドレスを持つ Azure Firewall の作成) ページで、次の値を入力または選択します。
- サブスクリプション:既存のサブスクリプションから選択します
- リソースグループ: 既存のリソースグループから選択するか、[新規作成] を選択し、[OK] を選択します。
- 場所:場所を選択します。
- 管理者ユーザー名: 管理者ユーザーアカウントのユーザー名を入力します
- 管理者パスワード: 管理者パスワードまたはキーを入力します
[上記の使用条件に同意する] を選択し、 [購入] を選択します。このデプロイの完了には、10 分以上かかる場合があります。

デプロイの検証

デプロイされたリソースを Azure portal で確認します。ファイアウォールのパブリック IP アドレスをメモしてください。

リモートデスクトップ接続を使用して、ファイアウォールのパブリック IP アドレスに接続します。接続に成功すれば、ファイアウォールの NAT 規則によってバックエンドサーバーへの接続が許可されていることの証明となります。

リソースをクリーンアップする

ファイアウォールと共に作成したリソースが不要になった場合は、リソースグループを削除します。リソースグループを削除すると、ファイアウォールとすべての関連リソースが削除されます。

リソースグループを削除するには、Remove-AzResourceGroup コマンドレットを呼び出します。

Remove-AzResourceGroup -Name "<your resource group name>"

次のステップ

チュートリアル:Azure portal を使用してハイブリッドネットワークに Azure Firewall をデプロイして構成する
