Azure HDInsight の保存データの二重暗号化

[アーティクル]
08/02/2023

この記事では、Azure HDInsight クラスターの保存データを暗号化する方法について説明します。保存データの暗号化とは、HDInsight クラスターの仮想マシンに接続されているマネージドディスク (データディスク、OS ディスク、一時ディスク) に対する暗号化のことを指します。

このドキュメントでは、Azure Storage アカウントに格納されているデータは扱いません。クラスターには 1 つ以上の Azure Storage アカウントが接続されている場合があり、暗号化キーは Microsoft が管理することもお客様が管理することもできますが、暗号化サービスは異なります。 Azure Storage の暗号化の詳細については、「保存データに対する Azure Storage 暗号化」をご参照ください。

はじめに

Azure のマネージドディスクのロールは、主にデータディスク、OS ディスク、一時ディスクの 3 つです。マネージドディスクの種類の詳細については、「Azure マネージドディスクの概要」を参照してください。

HDInsight では、次の複数の種類の暗号化が 2 つの異なるレイヤーでサポートされています。

サーバー側暗号化 (SSE): SSE は、ストレージサービスによって実行されます。 HDInsight で SSE は、OS ディスクとデータディスクの暗号化に使用されます。共有メモリプロトコルは既定で有効になっています。 SSE は、レイヤー 1 の暗号化サービスです。
プラットフォームマネージドキーを使用したホストでの暗号化: SSE と同様に、この種の暗号化はストレージサービスによって実行されます。ただし、これは一時ディスク専用であり、既定では有効になっていません。ホストでの暗号化も、レイヤー 1 の暗号化サービスです。
カスタマーマネージドキーを使用した保存時の暗号化: この種類の暗号化は、データディスクと一時ディスクに使用できます。既定では有効になっておらず、Azure Key Vault を使用して顧客が独自のキーを指定する必要があります。保存時の暗号化は、レイヤー 2 の暗号化サービスです。

これらの種類の概要は次の表のとおりです。

クラスターの種類	OS Disk（マネージドディスク）	データディスク（マネージドディスク）	一時データディスク (ローカル SSD)
Kafka、高速書き込みが可能な HBase	レイヤー 1:SSE での暗号化 (既定)	レイヤー 1:SSE での暗号化 (既定)、レイヤー 2:CMK での保存時の暗号化 (オプション)	レイヤー 1:PMK を使用したホストでの暗号化 (オプション)、レイヤー 2:CMK での保存時の暗号化 (オプション)
その他すべてのクラスター (高速書き込みのない Spark、Interactive、Hadoop、HBase)	レイヤー 1:SSE での暗号化 (既定)	該当なし	レイヤー 1:PMK を使用したホストでの暗号化 (オプション)、レイヤー 2:CMK での保存時の暗号化 (オプション)

カスタマーマネージドキーを使用した保存時の暗号化

カスタマーマネージドキーの暗号化は、追加コストなしでクラスターの作成中に処理される 1 つのステップからなるプロセスです。必要な作業は、Azure Key Vault でマネージド ID を承認し、自分のクラスターの作成時に暗号化キーを追加するだけです。

クラスター上の各ノードのデータディスクと一時ディスクはいずれも、対称データ暗号化キー (DEK) を使用して暗号化されます。 DEK は、キーコンテナーからの KEK (キー暗号化キー) を使用して保護されます。暗号化と復号のプロセスはすべて、Azure HDInsight によって処理されます。

クラスターの VM に接続されている OS ディスクは、1 レイヤーでのみ暗号化 (PMK) できます。ユーザーのシナリオで CMK で暗号化する必要がある場合、OS ディスクに機密データをコピーしないようにすることをお勧めします。

ディスク暗号化キーが格納されているキーコンテナーでキーコンテナーファイアウォールが有効になっている場合、クラスターをデプロイするリージョンの HDInsight リージョンリソースプロバイダーの IP アドレスを、キーコンテナーのファイアウォール構成に追加する必要があります。これは、HDInsight が信頼された Azure キーコンテナーサービスではないために必要です。

Azure portal または Azure CLI を使用し、キーコンテナーのキーを安全にローテーションすることができます。キーをローテーションすると、HDInsight クラスターは数分以内に新しいキーの使用を開始します。ランサムウェアシナリオと誤削除の対策として、論理的な削除キー保護機能を有効にします。この保護機能のないキーコンテナーはサポートされていません。

ユーザーが管理するキーを使用する

カスタマーマネージドキーが有効になった HDInsight クラスターを作成するには、次の手順を実行します。

Azure リソースのマネージド ID を作成する
Azure Key Vault を作成する
キーを作成する
アクセスポリシーの作成
カスタマーマネージドキーを有効にして HDInsight クラスターを作成する
暗号化キーを入れ替える

各手順については、次の各セクションで説明します。

Azure リソースのマネージド ID を作成する

Key Vault に対して認証するユーザー割り当てのマネージド ID を作成します。

具体的な手順については、「ユーザー割り当てマネージド ID の作成」をご参照ください。 Azure HDInsight でマネージド ID がどのように機能するかに関する詳細は、「Azure HDInsight のマネージド ID」を参照してください。キーコンテナーアクセスポリシーに追加するときのために、マネージド ID のリソース ID を保存してください。

Azure Key Vault を作成する

Key Vault を作成します。具体的な手順については、「 Azure Key Vault の作成」をご参照ください。

HDInsight では、Azure Key Vault にのみ対応しています。自分のキーコンテナーをお持ちの場合、Azure Key Vault に自分のキーをインポートできます。キーコンテナーでは、 論理的な削除 を有効にする必要があります。既存のキーをインポートする方法については、「キー、シークレット、証明書について」をご覧ください。

キーを作成する

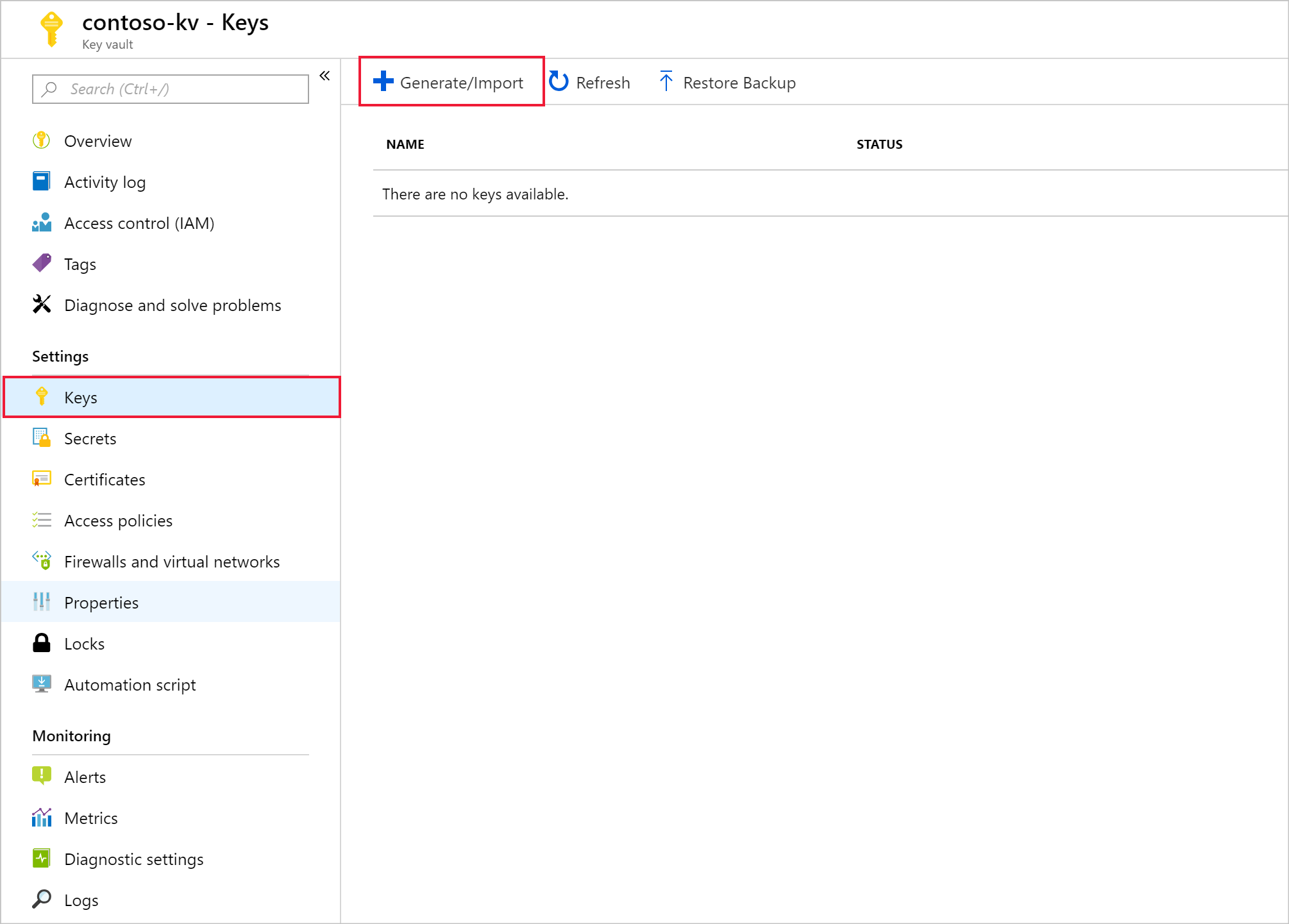

新しいキーコンテナーから、設定>キー>+ 生成/インポートに移動します。

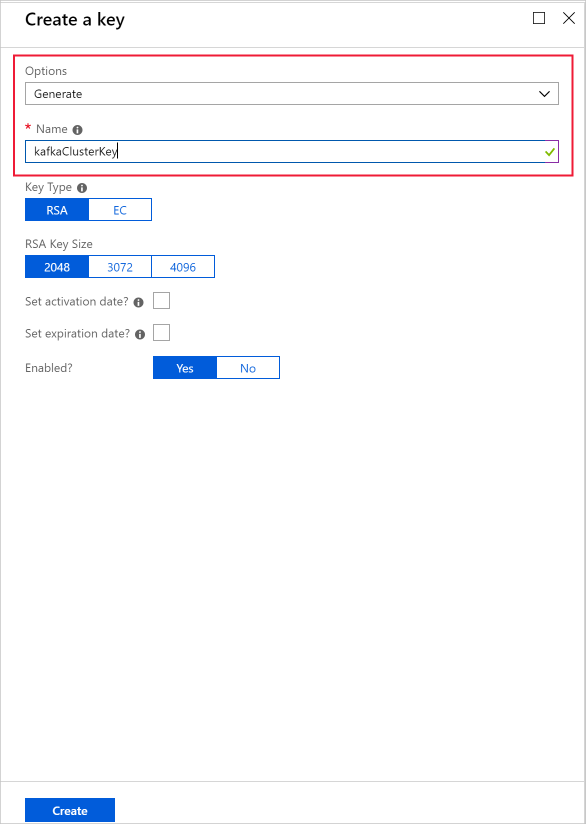

名前を入力し、作成を選択します。 RSAのデフォルトの キータイプ を維持します。

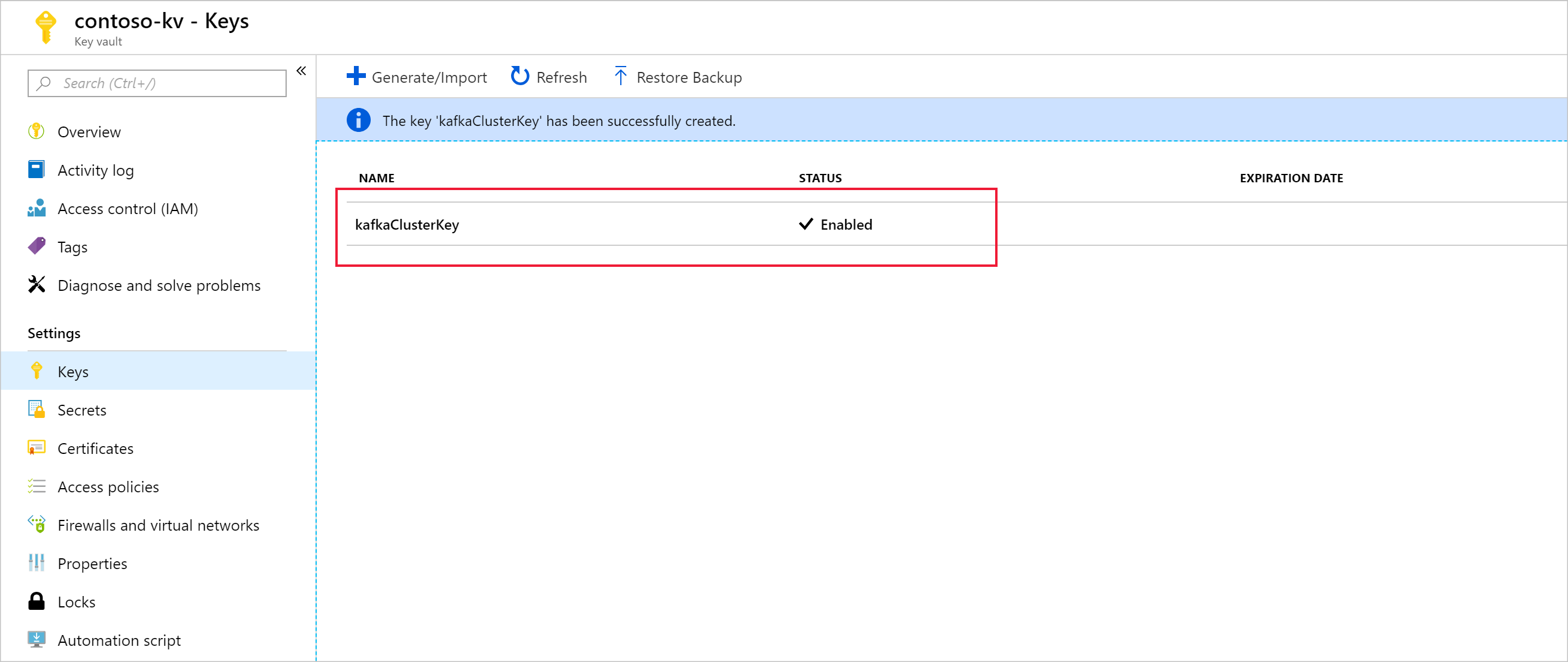

キーページに戻り、作成したキーを選択します。

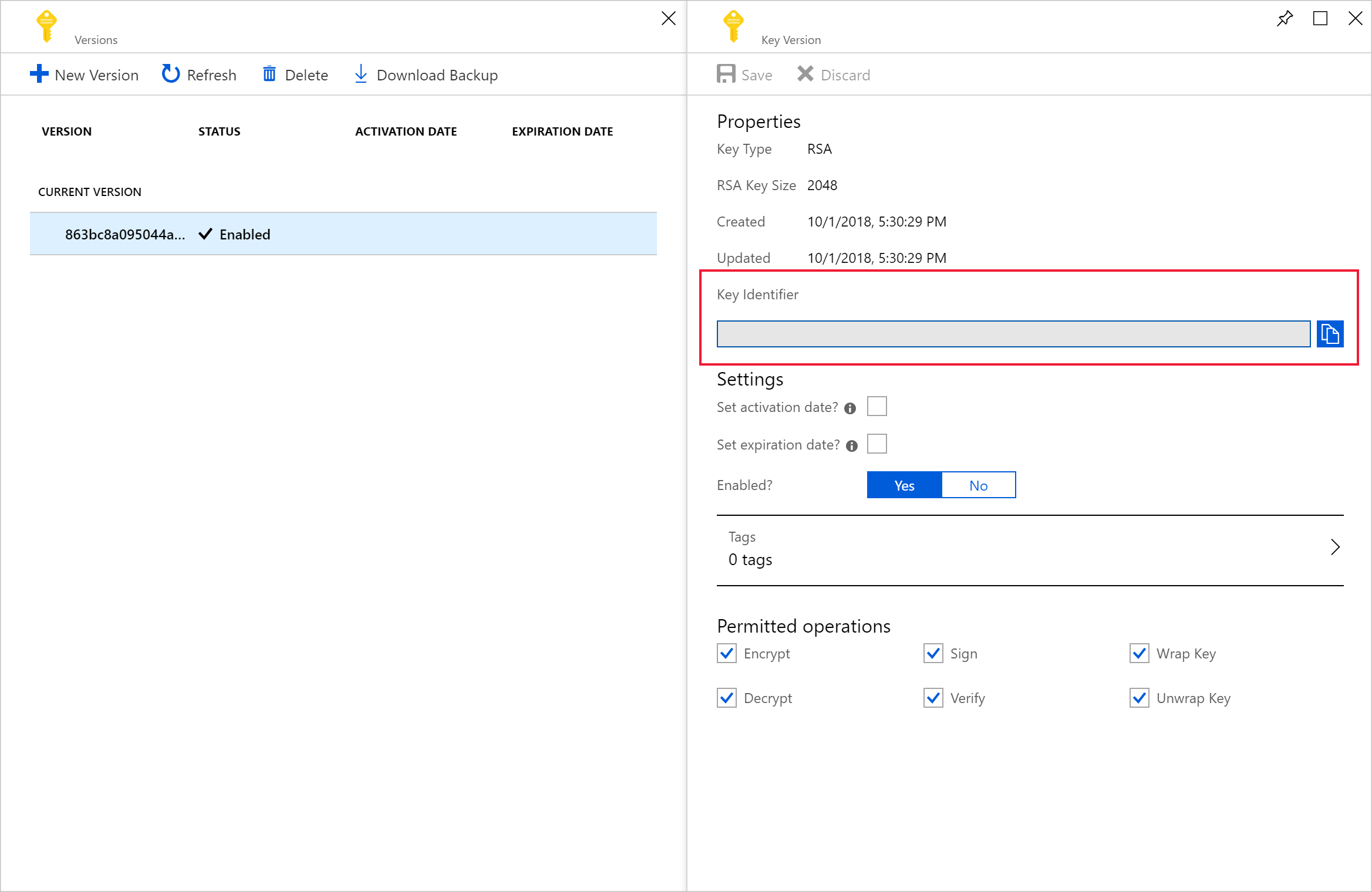

バージョンを選択すると、 キーバージョン ページが開きます。 HDInsight クラスターの暗号化に独自のキーを使用する場合は、キーの URI を指定する必要があります。 キー識別子をコピーし、クラスターを作成する準備ができるまでどこかに保存します。

アクセスポリシーの作成

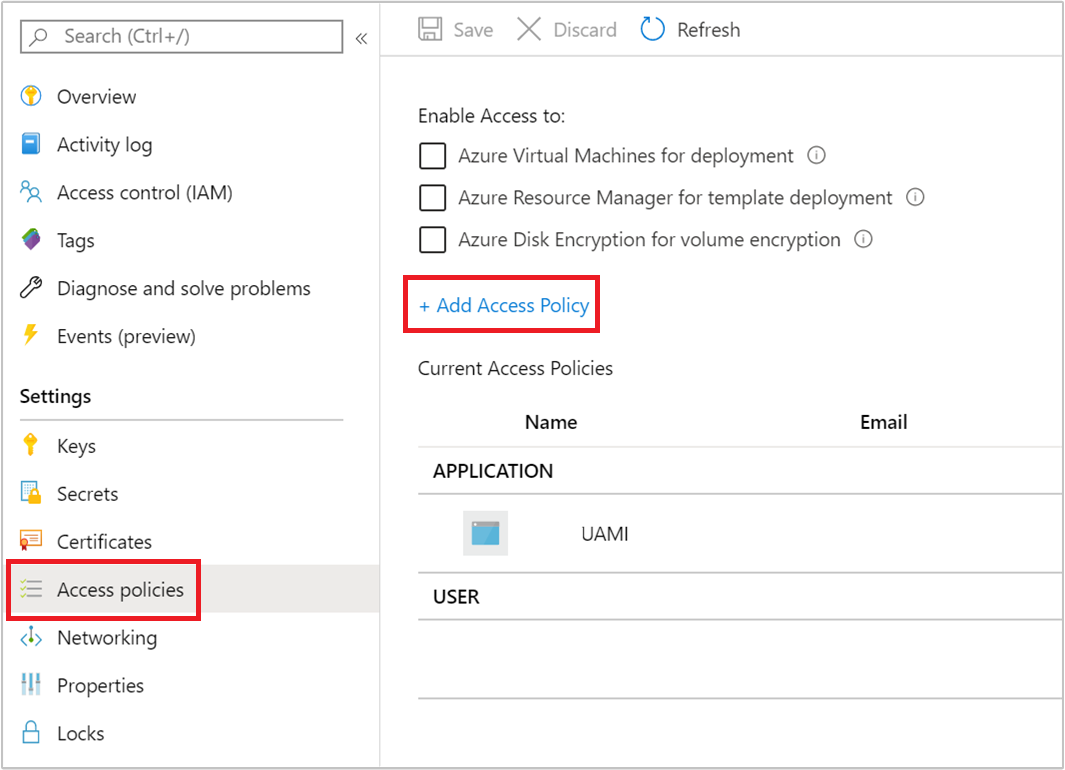

新しいキーコンテナーから、設定>アクセスポリシー>+ アクセスポリシーの追加に移動します。

アクセスポリシーの追加 ページで、次の情報を指定します。

プロパティ	説明
キーのアクセス許可	取得を選択し、キーのラップを解除してから、キーををラップします。
シークレットのアクセス許可	取得、設定、削除を選択します。
プリンシパルの選択	以前に作成したユーザー割り当てマネージド ID を選択します。

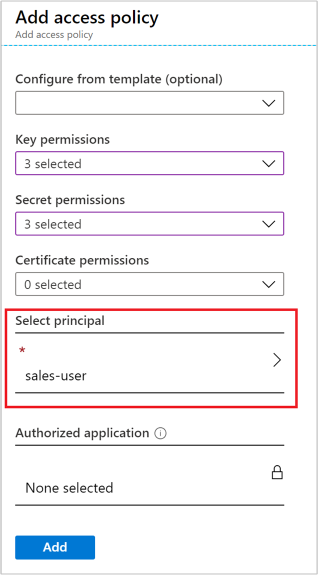

Set Select Principal for Azure Key Vault access policy.

[追加] を選択します。

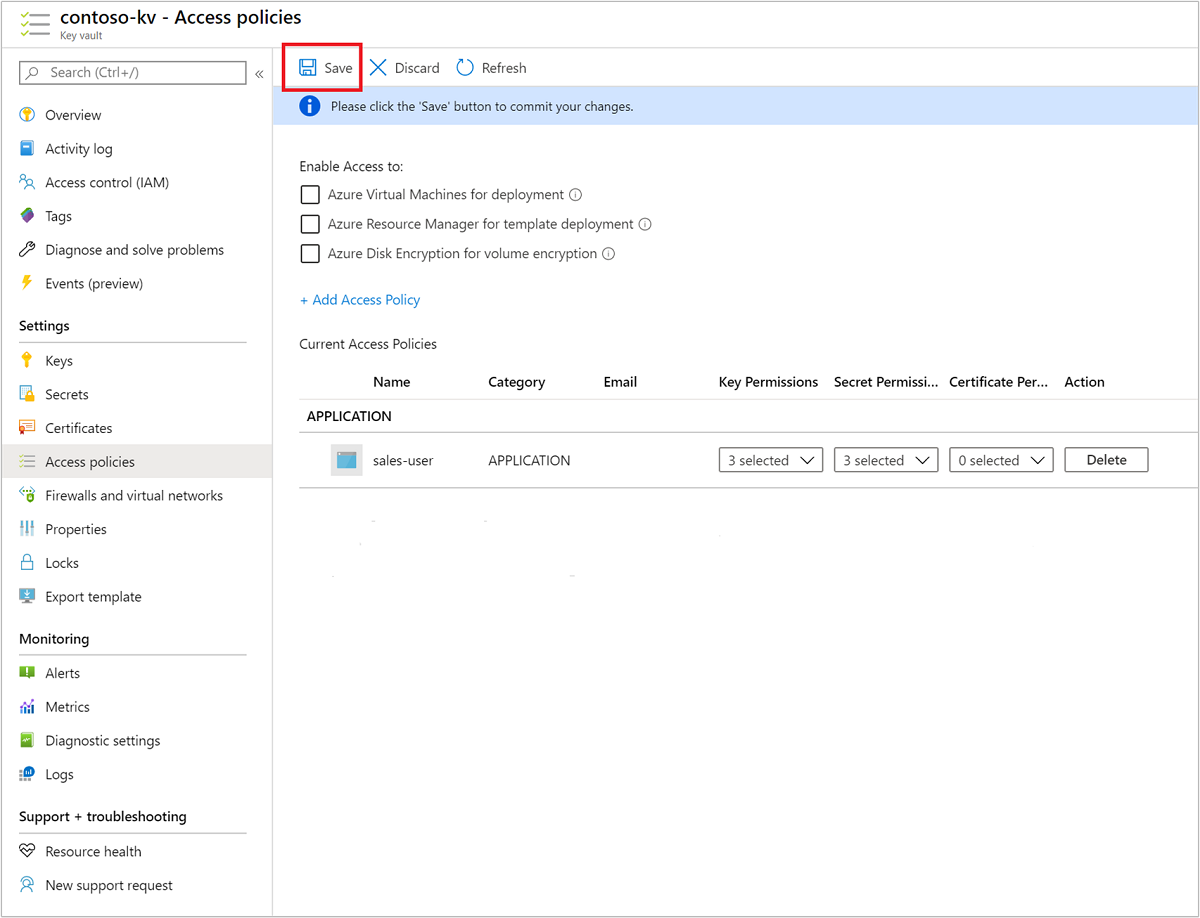

[保存] を選択します。

カスタマーマネージドキーディスク暗号化を使用してクラスターを作成する

これで新しい HDInsight クラスターを作成する準備が整いました。カスタマーマネージドキーは、クラスター作成時に新しいクラスターにのみ適用できます。カスタマーマネージドキークラスターからは暗号化を削除することはできず、カスタマーマネージドキーは既存のクラスターには追加できません。

2020 年 11 月のリリース以降、HDInsight では、バージョン管理されているものとバージョンレスの両方のキー URI を使用したクラスター作成がサポートされています。バージョンレスのキー URI でクラスターを作成すると、HDInsight クラスターでは、Azure Key Vault でキーが更新されたときにキーの自動ローテーションが試行されます。バージョン管理されたキー URI でクラスターを作成する場合は、「暗号キーを入れ替える」で説明されているように、手動でキーローテーションを実行する必要があります。

2020 年 11 月のリリースより前に作成されたクラスターでは、バージョン管理されたキー URI を使用して手動でキーローテーションを実行する必要があります。

ディスク暗号化をサポートする VM の種類

サイズ	vCPU	メモリ:GiB
Standard_D4a_v4	4	16
Standard_D8a_v4	8	32
Standard_D16a_v4	16	64
Standard_D32a_v4	32	128
Standard_D48a_v4	48	192
Standard_D64a_v4	64	256
Standard_D96a_v4	96	384
Standard_E64is_v3	64	432
Standard_E20s_V3	20	160
Standard_E2s_V3	2	16
Standard_E2a_v4	2	16
Standard_E4a_v4	4	32
Standard_E8a_v4	8	64
Standard_E16a_v4	16	128
Standard_E20a_v4	20	160
Standard_E32a_v4	32	256
Standard_E48a_v4	48	384
Standard_E64a_v4	64	512
Standard_E96a_v4	96	672
Standard_DS3_v2	4	14
Standard_DS4_v2	8	28
Standard_DS5_v2	16	56
Standard_DS12_v2	4	28
Standard_DS13_v2	8	56
Standard_DS14_v2	16	112

Azure ポータルの使用

クラスターの作成時、次の方法でバージョン管理されたキー、またはバージョンレスキーを使用できます。

バージョン管理されている - クラスター作成時、キーのバージョンを含む完全なキー識別子を指定します。たとえば、「 https://contoso-kv.vault.azure.net/keys/myClusterKey/46ab702136bc4b229f8b10e8c2997fa4 」のように入力します。
バージョンレス - クラスターの作成時、キー識別子だけを指定します。たとえば、「 https://contoso-kv.vault.azure.net/keys/myClusterKey 」のように入力します。

また、クラスターにマネージド ID を割り当てる必要もあります。

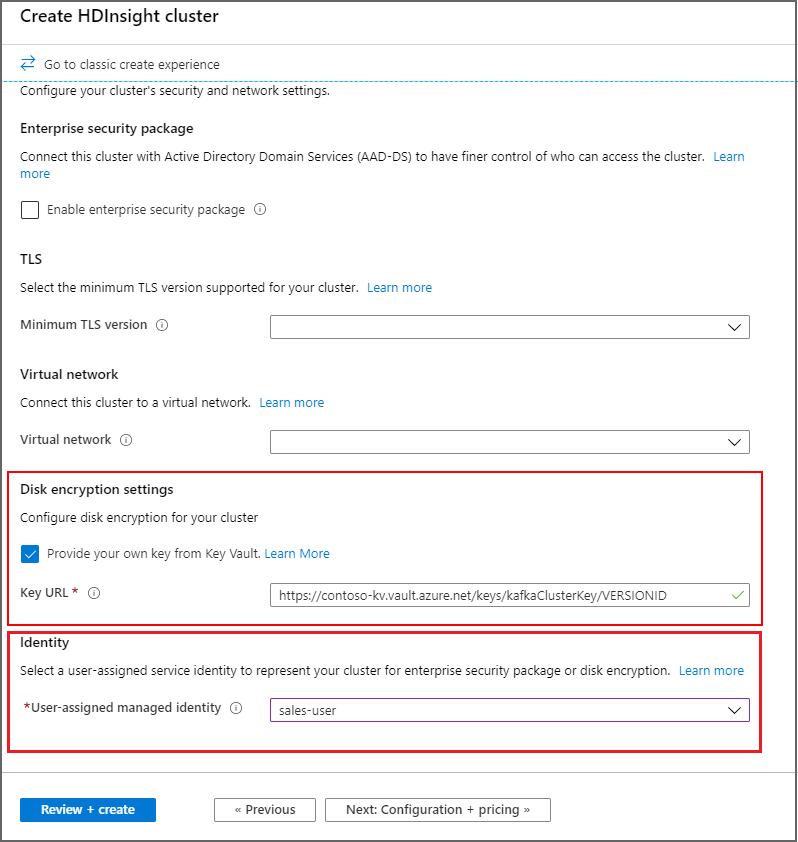

Create new cluster.

Azure CLI の使用

次の例では、Azure CLI を使用して、ディスク暗号化が有効になった新しい Apache Spark クラスターを作成する方法を示します。詳細については、「 Azure CLI az hdinsight の作成」をご参照ください。パラメーター encryption-key-version は省略可能です。

az hdinsight create -t spark -g MyResourceGroup -n MyCluster \
-p "HttpPassword1234!" --workernode-data-disks-per-node 2 \
--storage-account MyStorageAccount \
--encryption-key-name SparkClusterKey \
--encryption-key-version 00000000000000000000000000000000 \
--encryption-vault-uri https://MyKeyVault.vault.azure.net \
--assign-identity MyMSI

Azure リソースマネージャーのテンプレートを作成する

次の例では、Azure Resource Manager テンプレートを使用して、ディスク暗号化が有効になっている新しい Apache Spark クラスターを作成する方法を示します。詳細については、「ARM テンプレートとは」を参照してください。リソースマネージャーテンプレートプロパティ diskEncryptionKeyVersion は省略可能です。

この例では、PowerShell を使用してテンプレートを呼び出します。

$templateFile = "azuredeploy.json"
$ResourceGroupName = "MyResourceGroup"
$clusterName = "MyCluster"
$password = ConvertTo-SecureString 'HttpPassword1234!' -AsPlainText -Force
$diskEncryptionVaultUri = "https://MyKeyVault.vault.azure.net"
$diskEncryptionKeyName = "SparkClusterKey"
$diskEncryptionKeyVersion = "00000000000000000000000000000000"
$managedIdentityName = "MyMSI"

New-AzResourceGroupDeployment `
  -Name mySpark `
  -TemplateFile $templateFile `
  -ResourceGroupName $ResourceGroupName `
  -clusterName $clusterName `
  -clusterLoginPassword $password `
` -sshPassword $password `
  -diskEncryptionVaultUri $diskEncryptionVaultUri `
  -diskEncryptionKeyName $diskEncryptionKeyName `
  -diskEncryptionKeyVersion $diskEncryptionKeyVersion `
  -managedIdentityName $managedIdentityName

リソース管理テンプレート azuredeploy.json の内容は、次のとおりです。

{
  "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
  "contentVersion": "0.9.0.0",
  "parameters": {
    "clusterName": {
      "type": "string",
      "metadata": {
        "description": "The name of the HDInsight cluster to create."
      }
    },
    "clusterLoginUserName": {
      "type": "string",
      "defaultValue": "admin",
      "metadata": {
        "description": "These credentials can be used to submit jobs to the cluster and to log into cluster dashboards."
      }
    },
    "clusterLoginPassword": {
      "type": "securestring",
      "metadata": {
        "description": "The password must be at least 10 characters in length and must contain at least one digit, one non-alphanumeric character, and one upper or lower case letter."
      }
    },
    "location": {
      "type": "string",
      "defaultValue": "[resourceGroup().location]",
      "metadata": {
        "description": "The location where all azure resources will be deployed."
      }
    },
    "sshUserName": {
      "type": "string",
      "defaultValue": "sshuser",
      "metadata": {
        "description": "These credentials can be used to remotely access the cluster."
      }
    },
    "sshPassword": {
      "type": "securestring",
      "metadata": {
        "description": "The password must be at least 10 characters in length and must contain at least one digit, one non-alphanumeric character, and one upper or lower case letter."
      }
    },
    "headNodeSize": {
      "type": "string",
      "defaultValue": "Standard_D12_v2",
      "metadata": {
        "description": "The VM size of the head nodes."
      }
    },
    "workerNodeSize": {
      "type": "string",
      "defaultValue": "Standard_D13_v2",
      "metadata": {
        "description": "The VM size of the worker nodes."
      }
    },
    "diskEncryptionVaultUri": {
      "type": "string",
      "metadata": {
        "description": "The Key Vault DNSname."
      }
    },
    "diskEncryptionKeyName": {
      "type": "string",
      "metadata": {
        "description": "The Key Vault key name."
      }
    },
    "diskEncryptionKeyVersion": {
      "type": "string",
      "metadata": {
        "description": "The Key Vault key version for the selected key."
      }
    },
    "managedIdentityName": {
      "type": "string",
      "metadata": {
        "description": "The user-assigned managed identity."
      }
    }
  },
  "variables": {
    "defaultStorageAccount": {
      "name": "[uniqueString(resourceGroup().id)]",
      "type": "Standard_LRS"
    }
  },
  "resources": [
    {
      "type": "Microsoft.Storage/storageAccounts",
      "name": "[variables('defaultStorageAccount').name]",
      "location": "[parameters('location')]",
      "apiVersion": "2019-06-01",
      "sku": {
        "name": "[variables('defaultStorageAccount').type]"
      },
      "kind": "Storage",
      "properties": {}
    },
    {
      "apiVersion": "2018-06-01-preview",
      "name": "[parameters('clusterName')]",
      "type": "Microsoft.HDInsight/clusters",
      "location": "[parameters('location')]",
      "properties": {
        "clusterVersion": "3.6",
        "osType": "Linux",
        "tier": "standard",
        "clusterDefinition": {
          "kind": "spark",
          "componentVersion": {
            "Spark": "2.3"
          },
          "configurations": {
            "gateway": {
              "restAuthCredential.isEnabled": true,
              "restAuthCredential.username": "[parameters('clusterLoginUserName')]",
              "restAuthCredential.password": "[parameters('clusterLoginPassword')]"
            }
          }
        },
        "storageProfile": {
          "storageaccounts": [
            {
              "name": "[replace(replace(reference(resourceId('Microsoft.Storage/storageAccounts', variables('defaultStorageAccount').name), '2019-06-01').primaryEndpoints.blob,'https://',''),'/','')]",
              "isDefault": true,
              "container": "[parameters('clusterName')]",
              "key": "[listKeys(resourceId('Microsoft.Storage/storageAccounts', variables('defaultStorageAccount').name), '2019-06-01').keys[0].value]"
            }
          ]
        },
        "computeProfile": {
          "roles": [
            {
              "name": "headnode",
              "minInstanceCount": 1,
              "targetInstanceCount": 2,
              "hardwareProfile": {
                "vmSize": "[parameters('headNodeSize')]"
              },
              "osProfile": {
                "linuxOperatingSystemProfile": {
                  "username": "[parameters('sshUserName')]",
                  "password": "[parameters('sshPassword')]"
                },
              },
            },
            {
              "name": "workernode",
              "targetInstanceCount": 1,
              "hardwareProfile": {
                "vmSize": "[parameters('workerNodeSize')]"
              },
              "osProfile": {
                "linuxOperatingSystemProfile": {
                  "username": "[parameters('sshUserName')]",
                  "password": "[parameters('sshPassword')]"
                },
              },
            }
          ]
        },
        "minSupportedTlsVersion": "1.2",
        "diskEncryptionProperties": {
          "vaultUri": "[parameters('diskEncryptionVaultUri')]",
          "keyName": "[parameters('diskEncryptionKeyName')]",
          "keyVersion": "[parameters('diskEncryptionKeyVersion')]",
          "msiResourceId": "[resourceID('Microsoft.ManagedIdentity/userAssignedIdentities/', parameters('managedIdentityName'))]"
        }
      },
      "identity": {
        "type": "UserAssigned",
        "userAssignedIdentities": {
          "[resourceID('Microsoft.ManagedIdentity/userAssignedIdentities/', parameters('managedIdentityName'))]": {}
        }
      }
    }
  ]
}

暗号化キーを入れ替える

Azure portal または Azure CLI を使用して、実行中のクラスターで使用されている暗号化キーを変更できます。この操作を行うには、クラスターが現在のキーと目的の新しいキーの両方にアクセスできる必要があり、そうでないとキーの交換操作は失敗します。 2020 年 11 月のリリースより後に作成されたクラスターの場合は、新しいキーにバージョンを含めるかどうかを選択できます。 2020 年 11 月のリリースより前に作成されたクラスターの場合は、暗号化キーをローテーションするときに、バージョン管理されたキーを使用する必要があります。

Azure ポータルの使用

キーを回転させるには、ベースキーコンテナー URI が必要です。これが完了したら、ポータルで HDInsight クラスターのプロパティセクションに移動し、 [ディスクの暗号化キーの URL] で [キーの変更] をクリックします。新しいキーの URL を入力し、キーの交換を実行します。

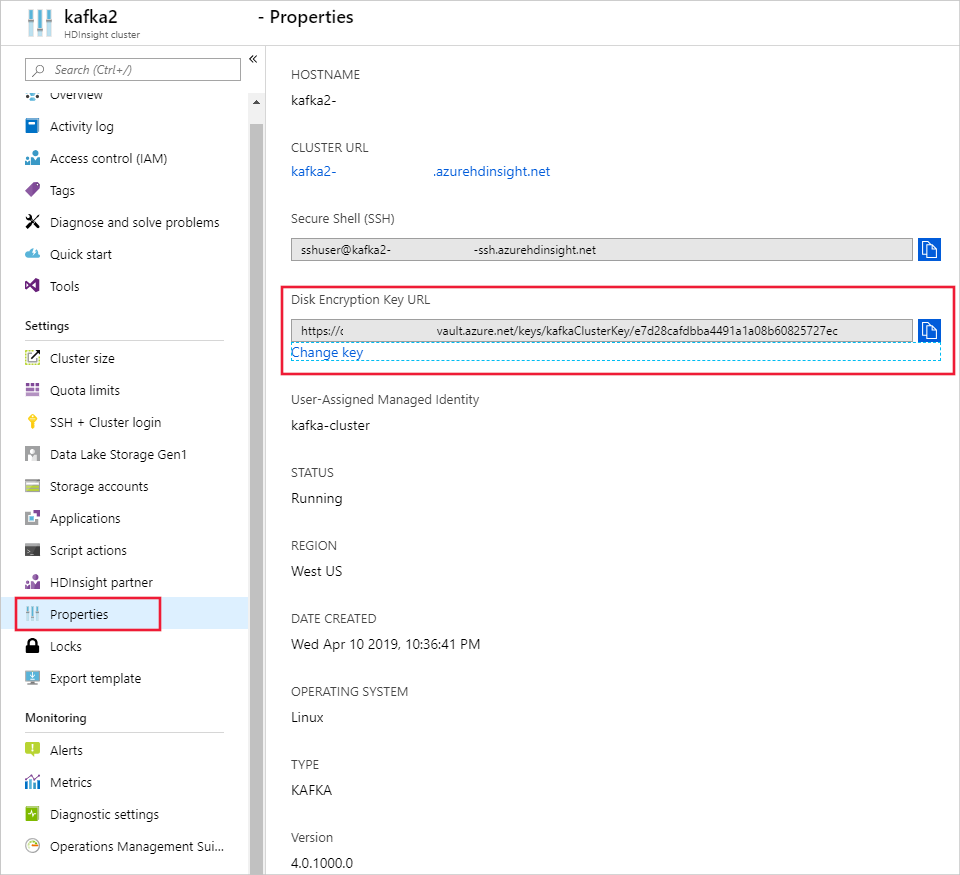

rotate disk encryption key.

Azure CLI の使用

次の例では、既存の HDInsight クラスターでディスク暗号化キーをローテーションする方法を示します。詳細については、「 Azure CLI az hdinsight rotate-disk-encryption-key」をご参照ください。

az hdinsight rotate-disk-encryption-key \
--encryption-key-name SparkClusterKey \
--encryption-key-version 00000000000000000000000000000000 \
--encryption-vault-uri https://MyKeyVault.vault.azure.net \
--name MyCluster \
--resource-group MyResourceGroup

カスタマーマネージドキーの暗号化に関するよくあるご質問

HDInsight クラスターは、どのようにしてキーコンテナーにアクセスしますか?

Hdinsight は、HDInsight クラスターに関連するマネージド ID を使用して Azure Key Vault インスタンスにアクセスします。このマネージド ID は、クラスターの作成前または作成中に作成できます。また、キーが格納されているキーコンテナーへのアクセスをマネージド ID に付与する必要があります。

この機能は、HDInsight のすべてのクラスターで利用できますか?

カスタマーマネージドキーの暗号化は、Spark 2.1 と 2.2 を除くすべてのクラスターの種類で利用できます。

異なるディスクまたはフォルダーを暗号化するために、複数のキーを使用できますか?

いいえ。すべてのマネージドディスクとリソースディスクは、同じキーで暗号化されます。

クラスターがキー　コンテナーまたはキーにアクセスできなくなった場合はどうなりますか。

クラスターがキーへのアクセスを失うと、Apache Ambari ポータルに警告が表示されます。この状態では、キーの変更操作は失敗します。キーアクセスが復元されると、Ambari の警告が消え、キーの交換などの操作を正常に実行できます。

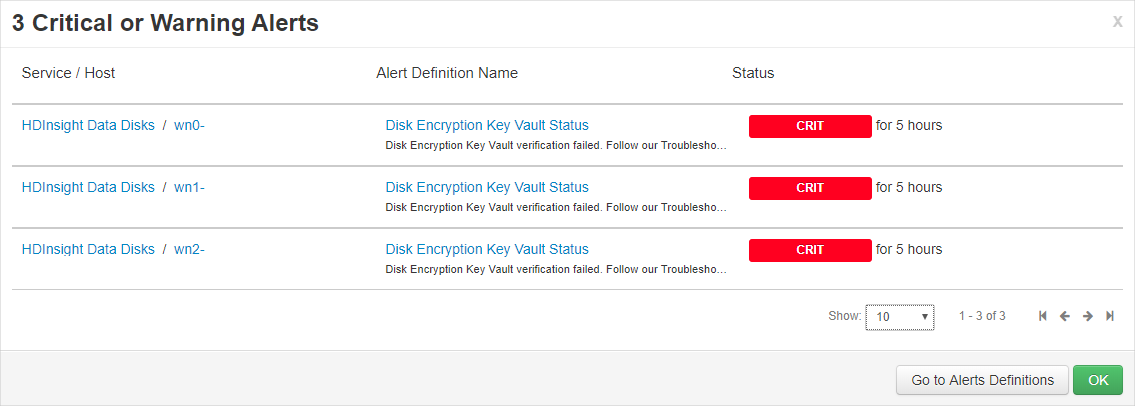

key access Ambari alert.

キーを削除した場合、どのようにしてクラスターを復元しますか?

「論理的な削除」対応のキーのみがサポートされているため、キーがキーコンテナー内で回復された場合、クラスターはキーへ再びアクセスできるようになります。 Azure Key Vault キーを回復するには、「Undo-AzKeyVaultKeyRemoval」または「az-keyvault-key-recover」に関するページを参照してください。

クラスターがスケールアップされた場合、新しいノードでは、カスタマーマネージドキーはシームレスにサポートされますか?

はい。スケールアップ中、クラスターはキーコンテナー内のキーにアクセスする必要があります。この同じキーを使用して、クラスター内のマネージドディスクとリソースディスクの両方が暗号化されます。

私の所在地でカスタマーマネージドキーを使用できますか?

HDInsight のカスタマーマネージドキーは、すべてのパブリッククラウドと各国のクラウドでご利用いただけます。

プラットフォームマネージドキーを使用したホストでの暗号化

Azure Portal で有効にする

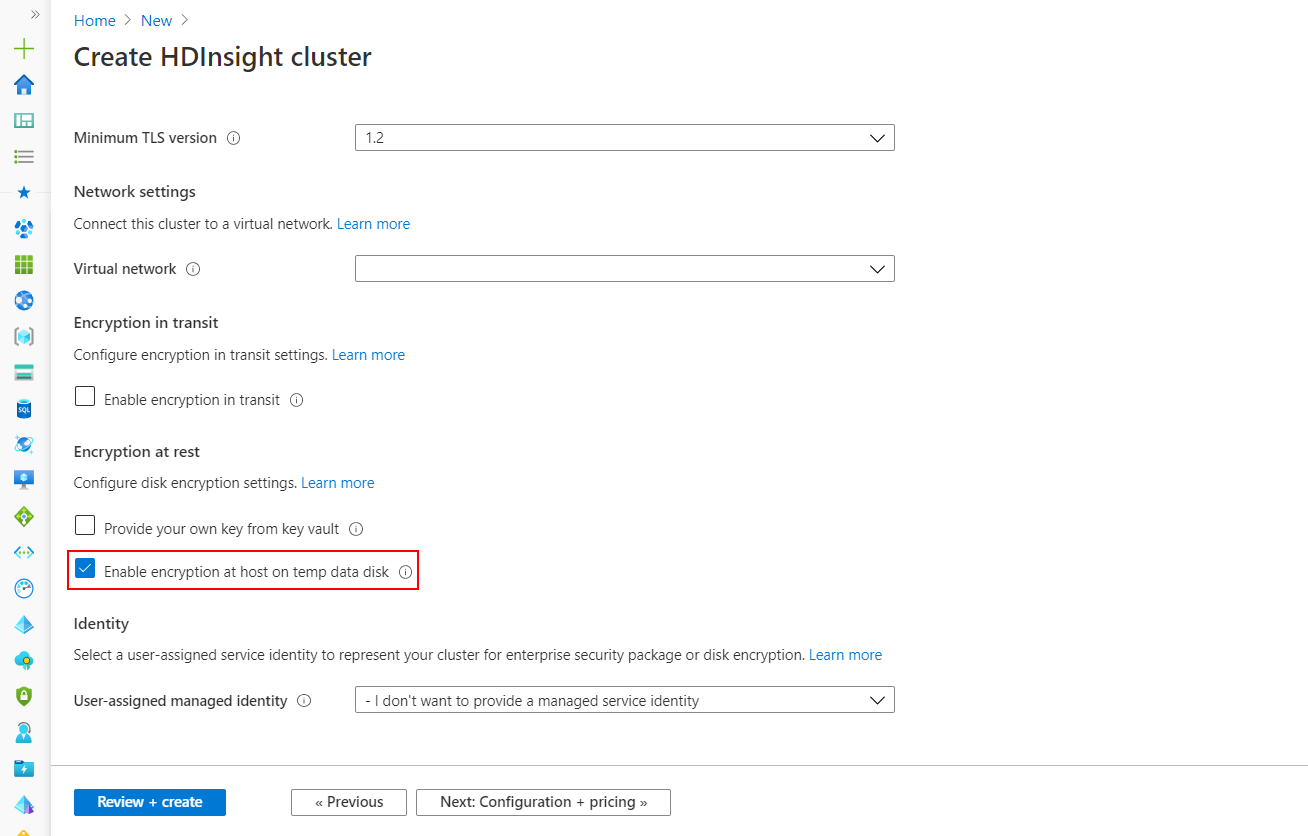

ホストでの暗号化は、Azure portal でクラスターを作成するときに有効にできます。

Note

ホストでの暗号化を有効にした場合、お使いの HDInsight クラスターに Azure Marketplace からアプリケーションを追加することはできません。

Enable encryption at host.

このオプションでは、PMK を使用し、HDInsight の VM の一時データディスクにホストでの暗号化を有効にします。ホストでの暗号化は、限られたリージョンの特定の VM SKU でのみサポートされています。HDInsight では、このノード構成と SKU がサポートされています。

お使いの HDInsight クラスターに適切な VM サイズを確認するには、「Azure HDInsight クラスターの適切な VM サイズの選択」を参照してください。ホストでの暗号化が有効になっている場合、Zookeeper ノードでの既定の VM SKU は DS2V2 になります。

PowerShell を使用した有効化

次に、PowerShell を使用した、ホストでの暗号化が有効になっている新しい Azure HDInsight クラスターを作成するコードスニペットを示します。ここでは、パラメーター -EncryptionAtHost $true を使用してこの機能を有効にしています。

$storageAccountResourceGroupName = "Group"
$storageAccountName = "yourstorageacct001"
$storageAccountKey = Get-AzStorageAccountKey `
    -ResourceGroupName $storageAccountResourceGroupName `
    -Name $storageAccountName | %{ $_.Key1 }
$storageContainer = "container002"
# Cluster configuration info
$location = "East US 2"
$clusterResourceGroupName = "Group"
$clusterName = "your-hadoop-002"
$clusterCreds = Get-Credential
# If the cluster's resource group doesn't exist yet, run:
# New-AzResourceGroup -Name $clusterResourceGroupName -Location $location
# Create the cluster
New-AzHDInsightCluster `
    -ClusterType Hadoop `
    -ClusterSizeInNodes 4 `
    -ResourceGroupName $clusterResourceGroupName `
    -ClusterName $clusterName `
    -HttpCredential $clusterCreds `
    -Location $location `
    -DefaultStorageAccountName "$storageAccountName.blob.core.contoso.net" `
    -DefaultStorageAccountKey $storageAccountKey `
    -DefaultStorageContainer $storageContainer `
    -SshCredential $clusterCreds `
    -EncryptionAtHost $true `

Azure CLI を使用して有効にする

次に、Azure CLI を使用した、ホストでの暗号化が有効になっている新しい Azure HDInsight クラスターを作成するコードスニペットを示します。ここでは、パラメーター --encryption-at-host true を使用してこの機能を有効にしています。

az hdinsight create -t spark -g MyResourceGroup -n MyCluster \\
-p "yourpass" \\
--storage-account MyStorageAccount --encryption-at-host true

次のステップ

Azure Key Vault の詳細については、「Azure Key Vault とは」をご覧ください。
Azure HDInsight のエンタープライズセキュリティの概要。

Azure HDInsight の保存データの二重暗号化

はじめに

カスタマー マネージド キーを使用した保存時の暗号化

ユーザーが管理するキーを使用する

Azure リソースのマネージド ID を作成する

Azure Key Vault を作成する

キーを作成する

アクセス ポリシーの作成

カスタマー マネージド キー ディスク暗号化を使用してクラスターを作成する

ディスク暗号化をサポートする VM の種類

Azure ポータルの使用

Azure CLI の使用

Azure リソース マネージャーのテンプレートを作成する

暗号化キーを入れ替える

Azure ポータルの使用

Azure CLI の使用

カスタマー マネージド キーの暗号化に関するよくあるご質問

プラットフォーム マネージド キーを使用したホストでの暗号化

Azure Portal で有効にする

PowerShell を使用した有効化

Azure CLI を使用して有効にする

次のステップ

その他のリソース

カスタマーマネージドキーを使用した保存時の暗号化

アクセスポリシーの作成

カスタマーマネージドキーディスク暗号化を使用してクラスターを作成する

Azure リソースマネージャーのテンプレートを作成する

カスタマーマネージドキーの暗号化に関するよくあるご質問

プラットフォームマネージドキーを使用したホストでの暗号化
