Azure IoT Central ソリューションで位置データを使用する

この記事では、IoT Central アプリケーションで位置データを使用する方法について説明します。 デバイスを IoT Central に接続すると、位置データをテレメトリ ストリームとして送信したり、デバイス プロパティを使用して位置データを報告したりできます。

次の場所データを使うことができます。

  • 報告された位置をマップ上にプロットします。
  • テレメトリ位置履歴をマップ上にプロットします。
  • 特定の領域に対するデバイスの出入りのタイミングをオペレーターに通知するジオフェンシング規則を作成します。

デバイス テンプレートに位置機能を追加する

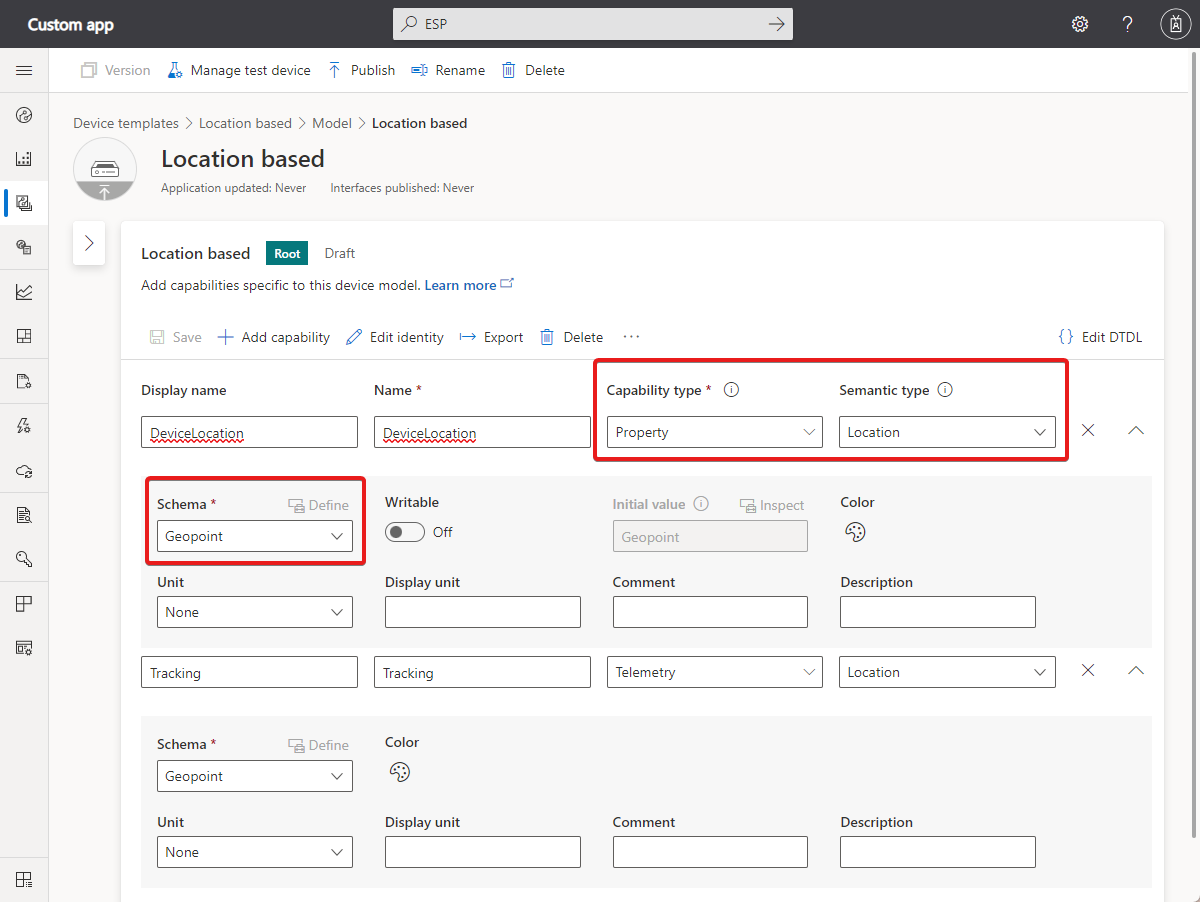

次のスクリーンショットに、デバイス テンプレートを示します。これには位置データを使用するデバイス プロパティおよびテレメトリの種類の例が含まれています。 定義には、location セマンティック型と geolocation スキーマ型が使用されています。

Screenshot showing location property definition in device template

参考までに、これらの機能の Digital Twins Definition Language (DTDL) V2 定義は、次のスニペットのようになります。

{
  "@type": [
    "Property",
    "Location"
  ],
  "displayName": {
    "en": "DeviceLocation"
  },
  "name": "DeviceLocation",
  "schema": "geopoint",
  "writable": false
},
{
  "@type": [
    "Telemetry",
    "Location"
  ],
  "displayName": {
    "en": "Tracking"
  },
  "name": "Tracking",
  "schema": "geopoint"
}

Note

geopoint スキーマ型は、DTDL 仕様に含まれていません。 IoT Central では現在、geopoint のスキーマ型と location のセマンティック型を下位互換性のためにサポートしています。IoT Central 拡張機能を参照してください。

デバイスから位置データを送信する

前のセクションに示されている DeviceLocation プロパティ用のデータをデバイスから送信する場合、ペイロードは次の JSON スニペットのようになります。

{
  "DeviceLocation": {
    "lat": 47.64263,
    "lon": -122.13035,
    "alt": 0
  }
}

前のセクションに示されている Tracking テレメトリ用のデータをデバイスから送信する場合、ペイロードは次の JSON スニペットのようになります。

{
  "Tracking": {
    "lat": 47.64263,
    "lon": -122.13035,
    "alt": 0
  }
}

デバイスの位置を表示する

ご利用の IoT Central アプリケーション内の複数の場所に位置データを表示することができます。 例として、個々のデバイスに関連付けられたビューや、ダッシュボードが挙げられます。

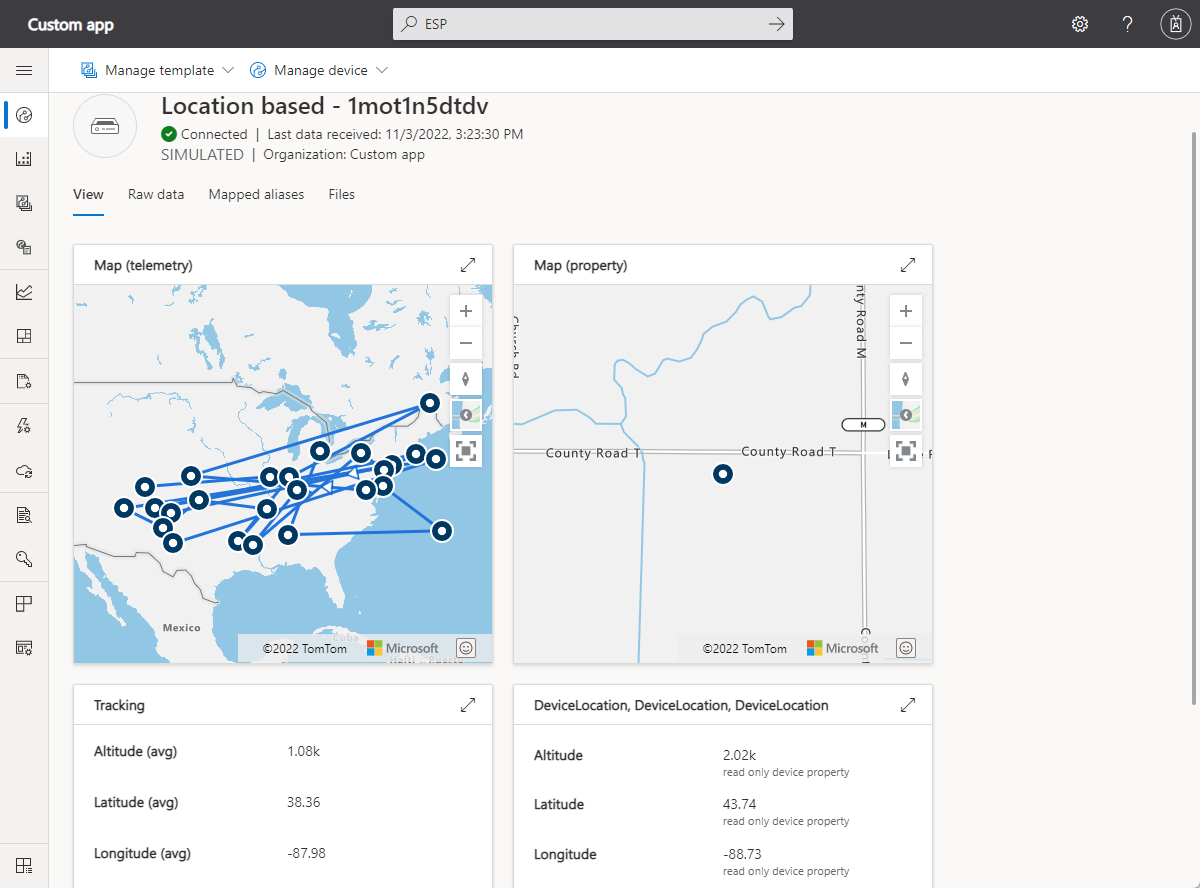

デバイスに関するビューを作成する場合は、マップ上に位置情報をプロットすることも、個々の値を表示することもできます。

Screenshot showing example view with location data

ダッシュボードにマップ タイルを追加することで、1 台または複数台のデバイスの位置をプロットすることができます。 前のスクリーンショットに示すように、位置テレメトリを表示するマップ タイルを追加すると、一定期間にわたって位置をプロットできます。

ジオフェンシング規則を作成する

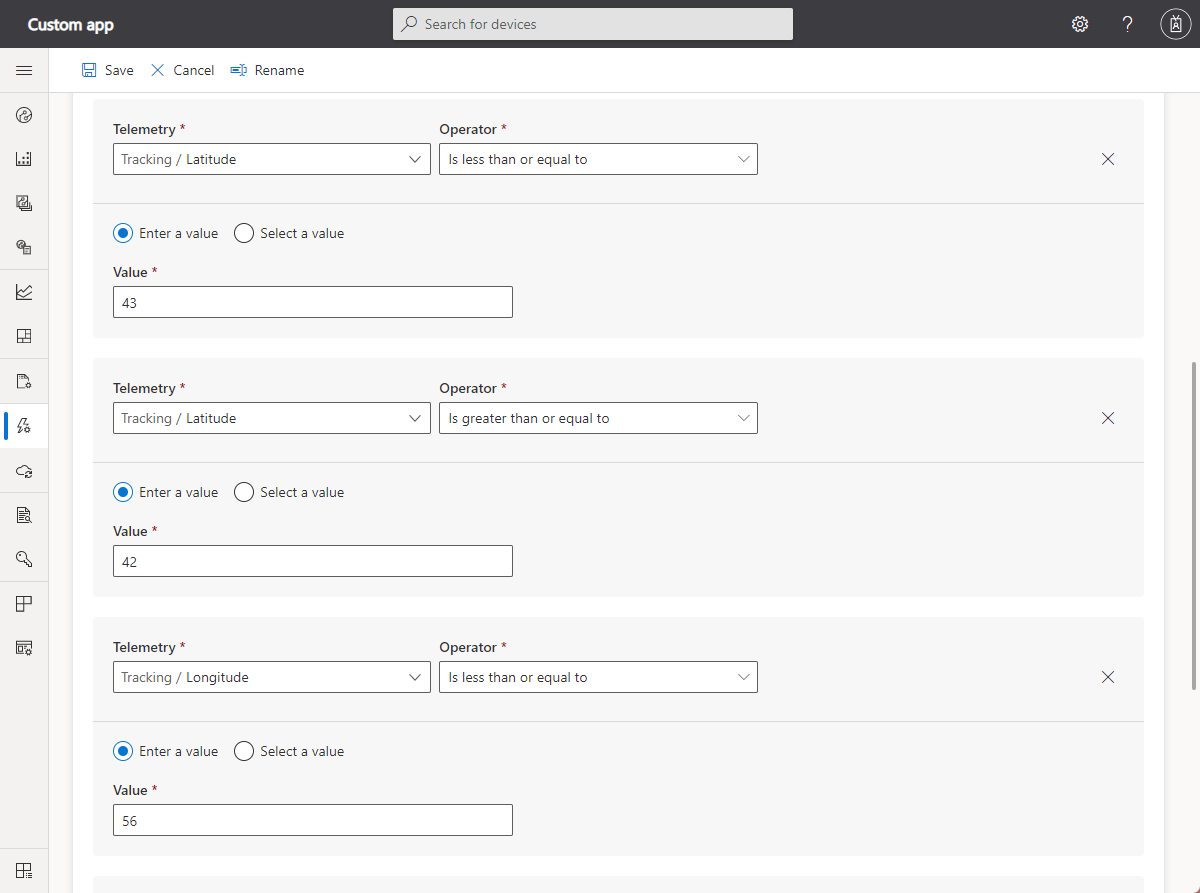

位置テレメトリを使用すれば、デバイスが四角形の領域に入ったとき、またはそこから出たときにアラートを生成するジオフェンシング規則を作成できます。 次のスクリーンショットに示す規則では、緯度および経度の値を使用して四角形の領域を定義するために 4 つの条件を使用しています。 デバイスが四角形の領域に移動すると、この規則に従って電子メールが生成されます。

Screenshot that shows a geofencing rule definition
