Azure Logic Apps 内での AS2 メッセージ の MDN 受信確認

適用対象: Azure Logic Apps (従量課金 + Standard)

Azure Logic Apps では、AS2 操作を使用するときに、電子データ交換 (EDI) 通信用の AS2 メッセージを処理するワークフローを作成できます。 EDI メッセージングでは、受信確認によって EDI インターチェンジの処理の状態が示されます。 インターチェンジを受信すると、AS2 デコード アクションにより、メッセージ処理通知 (MDN) または受信確認を送信者に返すことができます。 MDN により、次の項目が確認されます。

• 受信側のパートナーが元のメッセージを正常に受信した。

  送信側のパートナーは、MessageID最初に送信されたメッセージoriginal-message-idを、受信側によって MDN に含められるフィールドと比較します。

• 受信側のパートナーにより、交換されたデータの整合性が確認された。

  メッセージ整合性チェック (MIC) または MIC ダイジェストは、最初に送信されたメッセージのペイロードから計算されます。 送信側のパートナーは、受信者が受信したメッセージのペイロードから計算し、署名されている場合に MDN の Received-content-MIC フィールドに含めた MIC をこの MIC と比較します。

  Note

  MDN に署名することはできますが、暗号化または圧縮することはできません。

• 受信の否認防止

  送信側のパートナーは、受信側のパートナーの公開キーを使用して署名付きの MDN を比較し、MDN 内の返された MIC の値が、否認防止データベースに格納された元のメッセージ ペイロードの MIC と同じであることを確認します。

Note

応答内で MDN の送信を有効にすると、処理中にエラーが発生した場合でも、ロジック アプリは AS2 メッセージの処理の状態を報告するために MDN を返そうとします。 送信者が MDN を受信して確認するまで、AS2 転送は完了しません。 同期 MDN は、HTTP 応答 (200 OK 状態など) としても機能します。

このトピックでは、受信確認の生成に使用されるプロパティ、使用する MDN ヘッダー、MIC など、AS2 MDN ACK に関する簡単な概要について説明します。 その他の関連情報については、次のドキュメントを確認してください。

• Azure Logic Apps で B2B エンタープライズ統合用の AS2 メッセージを交換する
• AS2 メッセージの設定
• Azure Logic Apps とは

MDN の生成

[AS2 デコード] アクションでは、アグリーメントの [受信設定] に [MDN を送信する] オプションが選択されている場合、パートナーの AS2 アグリーメントのプロパティに基づいて MDN が生成されます。 この場合、MDN の生成時にメッセージ ヘッダーの AS2-From プロパティが使用されますが、他のプロパティとその値はパートナーの AS2 アグリーメント設定から取得されます。

既定では、受信 AS2 メッセージ ヘッダーは、検証と MDN の生成に使用されます。 アグリーメントの検証と MDN の設定を代わりに使用するには、アグリーメントの [受信設定] で、 [メッセージ プロパティをオーバーライドします] を選択します。 または、このオプションが選択されていないか、アグリーメントが使用できない場合、AS2 デコード アクションでは代わりに受信メッセージ ヘッダーが使用されます。

MDN のヘッダー

MDN を応答として AS2 メッセージに関連付けるには、AS2-From ヘッダー、AS2-To ヘッダー、および MessageID コンテキスト プロパティが使用されます。 MDN では、Original-Message-ID ヘッダーは、MDN が応答である AS2 メッセージの Message-ID ヘッダーから取得されます。 MDN には次のヘッダーが含まれます。

ヘッダー	説明
HTTP および AS2	詳細については、AS2 メッセージの設定に関する記事を参照してください。
転送層	このヘッダーには、Content-Type ヘッダー ("signed multipart message" を含む)、MIC のアルゴリズム、署名の書式設定プロトコル、および最も外側のマルチパート境界サブヘッダーが含まれます。
第 1 部	署名付きマルチパート メッセージの第 1 部は、埋め込まれた MDN です。 この部分は人間が判読できます。
第 2 部	署名付きマルチパート メッセージの第 2 部は、デジタル署名、元のメッセージへの参照、処理の種類と状態、および MIC の値で構成されます。 この部分はコンピューターで読み取ることができます。

MIC ダイジェスト

MIC ダイジェストまたは MIC では、MDN が最初に送信されたメッセージのペイロードに関連付けられていることが確認されます。 この MIC は、Received-Content-MIC 拡張フィールドの署名付きマルチパート MDN メッセージの第 2 部に含まれています。

MIC は base64 でエンコードされ、 [MIC アルゴリズム] プロパティによって決定されます。これは、AS2 アグリーメントの [受信設定] ページで [MDN を送信する] および [署名付き MDN を送信する] プロパティが選択されている場合に有効になります。 MIC 生成では、次のサポートされているハッシュ アルゴリズムから選択できます。

• SHA1
• MD5
• SHA2-256
• SHA2-384
• SHA2-512

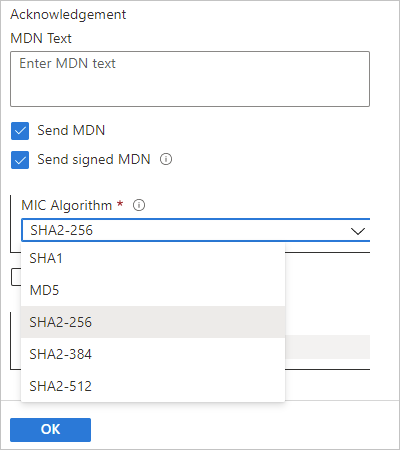

たとえば、次のスクリーンショットは、AS2 アグリーメントの [受信設定] ページの MDN プロパティを示しています。
