Azure Operator Nexus のアーキテクチャは、コンピューティング サーバー、ストレージ アプライアンス、ネットワーク ファブリック デバイスなどのコア コンポーネントを中心に展開されています。 各 Azure Operator Nexus インスタンスは、最大 2 つのストレージ アプライアンスをサポートします。 これらのアプライアンスは、Azure Operator Nexus インスタンスでホストされているテナント ワークロードの専用の永続的ストレージ ソリューションとして重要な役割を果たします。
各 Azure Operator Nexus ストレージ アプライアンス内では、複数のストレージ デバイスがグループ化され、統合ストレージ プールが形成されます。 その後、このプールは複数のボリュームに分割され、コンピューティング サーバーとテナント ワークロードに永続ボリュームとして表示されます。
利用可能な SKU
次の表は、近縁の Azure Operator Nexus オファリングのストレージ アプライアンスで使用できる SKU の一覧です。
ピュア・ストレージ・フラッシュアレイ
| SKU（在庫管理単位） | 生ストレージ容量の合計 | 使用可能な生ストレージ容量 |
|---|---|---|
| Pure FlashArray X70R4-45 TB | 45 TB の | 25.74 テラバイト |
| Pure FlashArray X70R4-91 TB | 91テラバイト | 54.75 テラバイト |
| ピュア・ストレージのFlashArray X70R4-183TB | 183テラバイト | 114.66 TB |
| ピュア・ストレージのFlashArray X70R4-366TB | 366テラバイト | 272.36 TB の |
| ピュア・ストレージのFlashArray X70R4-622TB | 622テラバイト | 457.23 テラバイト |
Azure Operator Nexus インスタンスには、最大 2 つのストレージ アプライアンスを含めることができます。 ストレージ アプライアンスは、同じ生ストレージ容量を持つ必要はありません。 Azure Operator Nexus では、Pure と連携してワークロードの容量要件を特定し、それに応じて Pure SKU を選択することをお勧めします。
生のストレージ容量と有効なストレージ容量
Pure FlashArray には、さまざまなデータ削減機能が含まれています。 ワークロードの観点から格納できるデータの量を提供するストレージ アプライアンスの有効容量は、通常、生の容量よりも大きくなります。 有効な容量は、格納されているデータに強く依存します。 たとえば、事前に圧縮されたデータやアプリケーションで暗号化されたデータは、重複レベルの高いデータよりもストレージ アプライアンスのデータ削減率が低くなります。 純粋ストレージは、さまざまなワークロードに対して達成可能なデータ削減率と有効な容量をモデル化して、適切な量のストレージ容量を持つ SKU を選択するのに役立ちます。
保存時の暗号化
Pure FlashArray に格納されているすべてのデータは、プラットフォームで管理されるストレージ サーバー側の暗号化を使用して保存時に暗号化されます。 詳細については、「 Pure の FlashArray データ セキュリティの概要 (サインインが必要)」を参照してください。
ストレージ接続

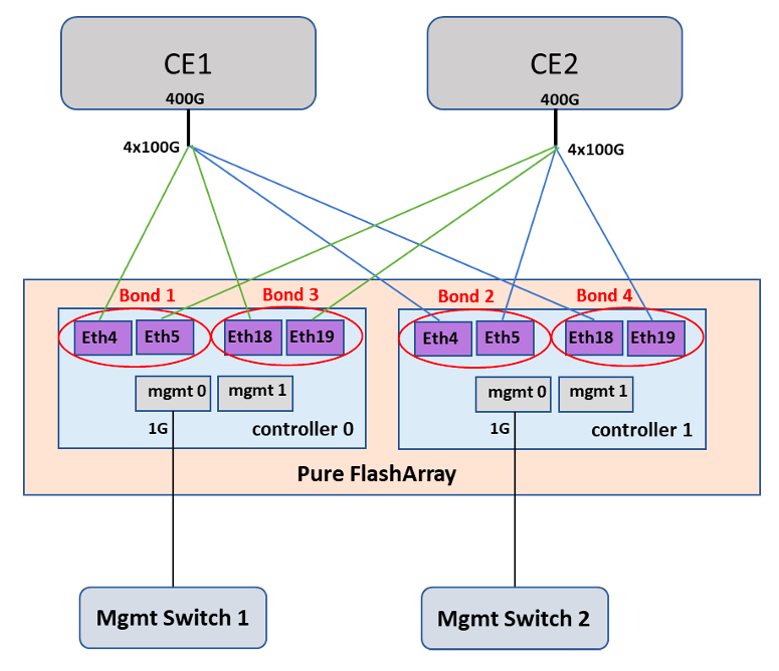

この図は、接続モデルと、その後に近いエッジ オファリングのストレージ アプライアンスを示しています。
ストレージの制限
次の表に、ストレージ アプライアンスの特性を示します。
| プロパティ | 仕様/説明 |
|---|---|
| 生ストレージ容量 | SKU によって決定される - Available SKU に関する説明を参照してください |
| 使用可能な容量 | SKU によって決定される - Available SKU に関する説明を参照してください |
| 1 秒あたりにサポートされる最大 I/O 操作の数 (読み取り/書き込み比率が 80/20) |
250 K+ (4K) 150 K+ (16K) |
| 1 秒あたりのボリュームあたりにサポートされる I/O 操作の数 | 50 K+ |
| サポートされている最大 I/O 待機時間 | 10 ミリ秒 |
| わずかなフェールオーバー時間がサポートされています | 10 秒 |
