Azure Monitor ブックを使用した Azure Private 5G Core を監視する
Azure Workbooks は、Azure portal 内に柔軟なキャンバスを提供し、データ分析や、視覚的に充実したレポートの作成ができます。 これにより、Azure 全体から複数のデータ ソースを活用し、それらを結合して、統合された対話型エクスペリエンスにすることができます。
Azure Workbooks を使用すると、すべての Azure プライベート マルチアクセス コンピューティング (MEC) リソースの状態情報、メトリック、アラートを 1 か所で表示できます。 ブックは、モバイル ネットワーク サイト リソースでサポートされており、サイト内のすべてのリソースの監視ソリューションを提供します。
Azure portal のモバイル ネットワーク サイト リソース内で、サイトに接続されているリソースに関する重要な情報をレポートするブック テンプレートを表示できます。 テンプレートは、複数のユーザーとチームが柔軟に再利用できるよう設計されている、精選されたレポートです。 テンプレートを開くと、一時ブックが作成され、テンプレートで指定された内容が入力されます。 テンプレートを変更して独自のブックを作成できますが、元のテンプレートは他のユーザーが使用できるようにギャラリーに残ります。
ブック ギャラリー

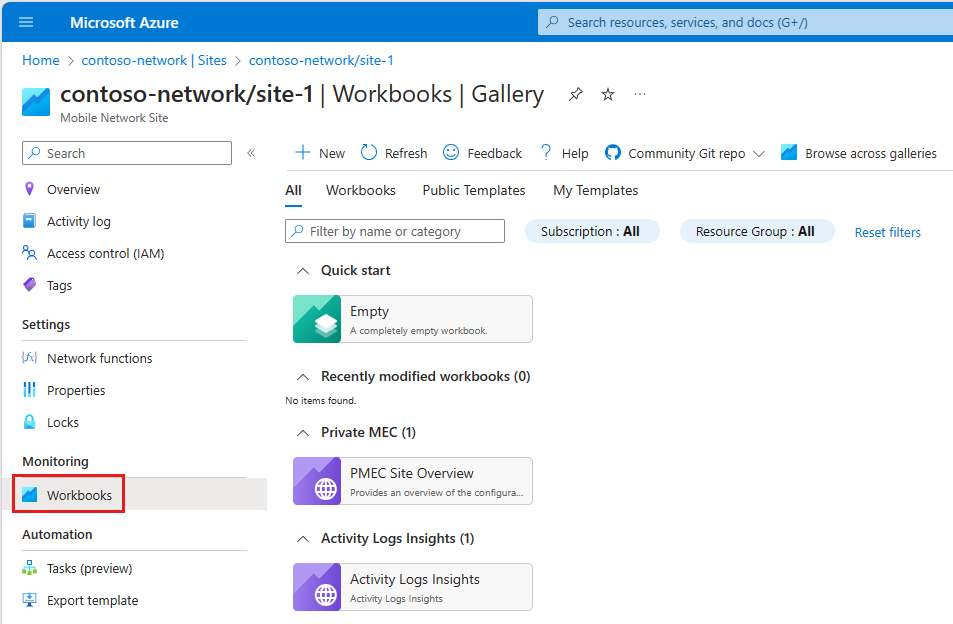

ギャラリーには、保存したブックとテンプレートがリスト表示されます。 ギャラリーにアクセスするには:
- Azure portal にサインインします。
- 監視するサイトのモバイル ネットワーク サイト リソースに移動します。
- 左側のナビゲーションから [ブック] を選択します。
AP5GC デプロイには、PMEC サイトの概要テンプレートと、デフォルトのアクティビティ ログの分析情報テンプレートが含まれています。 空 クイック スタート テンプレートを選択して、独自のブックを作成することもできます。
- PMEC サイトの概要 – サブスクライバー、パケット コア、Azure Stack Edge デバイスなど、モバイル ネットワーク サイトに接続されているリソースに関する情報を表示します。
- アクティビティ ログの分析情報 – モバイル ネットワーク サイト内のリソースに対する管理の変更に関する情報を表示します。
- 空 – 空のブックから開始し、表示する情報を選択します。
PMEC サイト概要テンプレートの使用
このテンプレートでは、Azure Monitor プラットフォームのメトリックとアラート、Azure Resource Graph、Azure Resource Health のデータを使用します。 モバイル ネットワーク サイトに接続されているリソースに関するリアルタイムの状態情報を提供する 4 つのタブがあります。
概要タブ
[概要] タブには、モバイル ネットワーク サイトの包括的なビューが表示されます。 この一元化されたダッシュボードを使用すると、パケット コア、Kubernetes クラスター、データ ネットワークなどの接続されているリソースの状態を表示できます。 登録済みのサブスクライバーやユーザー プレーンのスループットなど、主要業績評価指標のグラフやアラートのリストを表示することもできます。
[サブスクライバー プロビジョニング情報] タブ
[サブスクライバー プロビジョニング情報] タブには、SIM グループでフィルター処理された、モバイル ネットワーク サイトに接続されている SIM に関する情報が表示されます。 SIM グループを選択すると、接続されている SIM の数、プロビジョニング状態、および関連する SIM ポリシーの詳細が表示されます。
[Packet Core コントロール プレーン プロシージャ] タブ
[Packet Core コントロール プレーン プロシージャ] タブには、登録やセッション確立など、パケット コア上の主要な手順の監視グラフが表示されます。
[Azure Stack Edge の状態] タブ
[Azure Stack Edge の状態] タブには、モバイル ネットワーク サイトに接続されている Azure Stack Edge (ASE) デバイスの状態、リソース使用量、およびアラートが表示されます。
アクティビティ ログの分析情報テンプレートの使用
アクティビティ ログの分析情報テンプレートには、モバイル ネットワーク サイトのリソースへの変更を監視する一連のダッシュボードが用意されています。 ダッシュボードには、どのユーザーまたはサービスがサブスクリプションでアクティビティを実行したか、およびアクティビティの状態に関するデータも表示されます。 詳細については、「アクティビティ ログの分析情報」を参照してください。
