クイックスタート: ARM テンプレートを使用して Azure ルートサーバーを作成する

このクイックスタートでは、Azure Resource Manager テンプレート (ARM テンプレート) を使用して、Azure Route Server を新規または既存の仮想ネットワークにデプロイする方法について説明します。 Azure Route Server を使用すると、BGP ピアリングを介して仮想ネットワークとネットワーク仮想アプライアンス間の動的ルーティングが可能になり、ネットワークインフラストラクチャ内のルート交換が自動的に管理されます。

このクイックスタートを完了すると、必要なネットワークインフラストラクチャと共に機能するルートサーバーがデプロイされ、BGP ピアリング構成の準備が整います。

Azure Resource Manager テンプレートは JavaScript Object Notation (JSON) ファイルであり、プロジェクトのインフラストラクチャと構成が定義されています。このテンプレートでは、宣言型の構文が使用されています。デプロイしようとしているものを、デプロイを作成する一連のプログラミングコマンドを記述しなくても記述できます。

環境が前提条件を満たしていて、ARM テンプレートの使用に慣れている場合は、[Azure へのデプロイ] ボタンを選んで Azure portal でテンプレートを開きます。

前提条件

開始する前に、次の要件があることを確認します。

アクティブなサブスクリプションが含まれる Azure アカウント。無料でアカウントを作成できます。
Azure Route Server サービスの制限に関する知識。

テンプレートを確認する

このクイックスタートで使用されるテンプレートは Azure クイックスタートテンプレートからのものです。この ARM テンプレートは、仮想ネットワークインフラストラクチャや BGP ピアリング構成を含む、完全なルートサーバー環境をデプロイします。

このテンプレートでは、次のリソースが作成されます。

新規または既存の仮想ネットワーク内の Azure Route Server
Route Server をホストするための RouteServerSubnet という名前の専用サブネット
指定されたピア ASN とピア IP を使用した BGP ピアリング構成

{
  "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
  "contentVersion": "1.0.0.0",
  "metadata": {
    "_generator": {
      "name": "bicep",
      "version": "0.5.6.12127",
      "templateHash": "3572840517141664306"
    }
  },
  "parameters": {
    "vnetName": {
      "type": "string",
      "defaultValue": "routeservervnet",
      "metadata": {
        "description": "Name of new or existing vnet to which Azure Route Server should be deployed."
      }
    },
    "vnetIpPrefix": {
      "type": "string",
      "defaultValue": "10.1.0.0/16",
      "metadata": {
        "description": "IP prefix for available addresses in vnet address space."
      }
    },
    "vnetNew_or_Existing": {
      "type": "string",
      "defaultValue": "New",
      "allowedValues": [
        "New",
        "Existing"
      ],
      "metadata": {
        "description": "Specify whether to provision new vnet or deploy to existing vnet."
      }
    },
    "routeServerSubnetIpPrefix": {
      "type": "string",
      "defaultValue": "10.1.1.0/26",
      "metadata": {
        "description": "Route Server subnet IP prefix MUST be within vnet IP prefix address space."
      }
    },
    "publicIpNew_or_Existing": {
      "type": "string",
      "defaultValue": "New",
      "allowedValues": [
        "New",
        "Existing"
      ],
      "metadata": {
        "description": "Specify whether to provision new standard public IP or deploy using existing standard public IP."
      }
    },
    "publicIpName": {
      "type": "string",
      "defaultValue": "routeserverpip",
      "metadata": {
        "description": "Name of the standard Public IP used for the Route Server"
      }
    },
    "firstRouteServerName": {
      "type": "string",
      "defaultValue": "routeserver",
      "metadata": {
        "description": "Name of Route Server."
      }
    },
    "routeServerBgpConnectionName": {
      "type": "string",
      "defaultValue": "conn1",
      "metadata": {
        "description": "Name of BGP connection."
      }
    },
    "peerAsn": {
      "type": "int",
      "defaultValue": 65002,
      "metadata": {
        "description": "Peer ASN connecting to."
      }
    },
    "peerIp": {
      "type": "string",
      "defaultValue": "10.0.1.4",
      "metadata": {
        "description": "Peer IP connecting to."
      }
    },
    "location": {
      "type": "string",
      "defaultValue": "[resourceGroup().location]",
      "metadata": {
        "description": "Azure region for Route Server and virtual network."
      }
    }
  },
  "variables": {
    "ipconfigName": "ipconfig1",
    "routeServerSubnetName": "RouteServerSubnet"
  },
  "resources": [
    {
      "condition": "[equals(parameters('vnetNew_or_Existing'), 'New')]",
      "type": "Microsoft.Network/virtualNetworks",
      "apiVersion": "2020-05-01",
      "name": "[parameters('vnetName')]",
      "location": "[parameters('location')]",
      "properties": {
        "addressSpace": {
          "addressPrefixes": [
            "[parameters('vnetIpPrefix')]"
          ]
        }
      }
    },
    {
      "type": "Microsoft.Network/virtualNetworks/subnets",
      "apiVersion": "2020-05-01",
      "name": "[format('{0}/{1}', parameters('vnetName'), variables('routeServerSubnetName'))]",
      "properties": {
        "addressPrefix": "[parameters('routeServerSubnetIpPrefix')]"
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/virtualNetworks', parameters('vnetName'))]"
      ]
    },
    {
      "condition": "[equals(parameters('publicIpNew_or_Existing'), 'New')]",
      "type": "Microsoft.Network/publicIPAddresses",
      "apiVersion": "2020-05-01",
      "name": "[parameters('publicIpName')]",
      "location": "[parameters('location')]",
      "sku": {
        "name": "Standard"
      },
      "properties": {
        "publicIPAllocationMethod": "Static",
        "publicIPAddressVersion": "IPv4",
        "idleTimeoutInMinutes": 4
      }
    },
    {
      "type": "Microsoft.Network/virtualHubs",
      "apiVersion": "2020-06-01",
      "name": "[parameters('firstRouteServerName')]",
      "location": "[parameters('location')]",
      "properties": {
        "sku": "Standard"
      }
    },
    {
      "type": "Microsoft.Network/virtualHubs/ipConfigurations",
      "apiVersion": "2020-06-01",
      "name": "[format('{0}/{1}', parameters('firstRouteServerName'), variables('ipconfigName'))]",
      "properties": {
        "subnet": {
          "id": "[resourceId('Microsoft.Network/virtualNetworks/subnets', parameters('vnetName'), variables('routeServerSubnetName'))]"
        },
        "publicIPAddress": {
          "id": "[resourceId('Microsoft.Network/publicIPAddresses', parameters('publicIpName'))]"
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/virtualHubs', parameters('firstRouteServerName'))]",
        "[resourceId('Microsoft.Network/publicIPAddresses', parameters('publicIpName'))]",
        "[resourceId('Microsoft.Network/virtualNetworks/subnets', parameters('vnetName'), variables('routeServerSubnetName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/virtualHubs/bgpConnections",
      "apiVersion": "2020-06-01",
      "name": "[format('{0}/{1}', parameters('firstRouteServerName'), parameters('routeServerBgpConnectionName'))]",
      "properties": {
        "peerAsn": "[parameters('peerAsn')]",
        "peerIp": "[parameters('peerIp')]"
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/virtualHubs', parameters('firstRouteServerName'))]",
        "[resourceId('Microsoft.Network/virtualHubs/ipConfigurations', parameters('firstRouteServerName'), variables('ipconfigName'))]"
      ]
    }
  ]
}

テンプレートリソース

テンプレートには、次の Azure リソースが定義されています。

Microsoft.Network/virtualNetworks - ルートサーバーをホストする仮想ネットワーク
Microsoft.Network/virtualNetworks/subnets - 必要な RouteServerSubnet を含む 2 つのサブネット
Microsoft.Network/virtualHubs - Route Server デプロイリソース
Microsoft.Network/virtualHubs/ipConfigurations - ルートサーバーの IP 構成
Microsoft.Network/virtualHubs/bgpConnections - ピア ASN とピア IP を使用した BGP ピアリング構成

Azure ネットワークに関連するその他のテンプレートについては、「 Azure クイックスタートテンプレート」を参照してください。

テンプレートのデプロイ

Azure Cloud Shell またはローカル PowerShell 環境を使用して、Azure PowerShell を使用してテンプレートをデプロイできます。

次のコードブロックから [Cloud Shell を開く ] を選択して Azure Cloud Shell を開き、指示に従って Azure にサインインします。

$projectName = Read-Host -Prompt "Enter a project name that is used for generating resource names"
$location = Read-Host -Prompt "Enter the location (i.e. centralus)"
$templateUri = "https://raw.githubusercontent.com/Azure/azure-quickstart-templates/master/quickstarts/microsoft.network/route-server/azuredeploy.json"

$resourceGroupName = "${projectName}rg"

New-AzResourceGroup -Name $resourceGroupName -Location "$location"
New-AzResourceGroupDeployment -ResourceGroupName $resourceGroupName -TemplateUri $templateUri

Read-Host -Prompt "Press [ENTER] to continue ..."

コンソールからプロンプトが表示されるまで待ちます。

前のコードブロックから [コピー] を選択して、PowerShell スクリプトをコピーします。
シェルコンソールウィンドウを右クリックし、 [貼り付け] を選択します。
メッセージが表示されたら、値を入力します。
- プロジェクト名: リソース名の生成に使用されます (リソースグループ名は 、rg が付加されたプロジェクト名になります)
- 場所: リソースがデプロイされる Azure リージョン

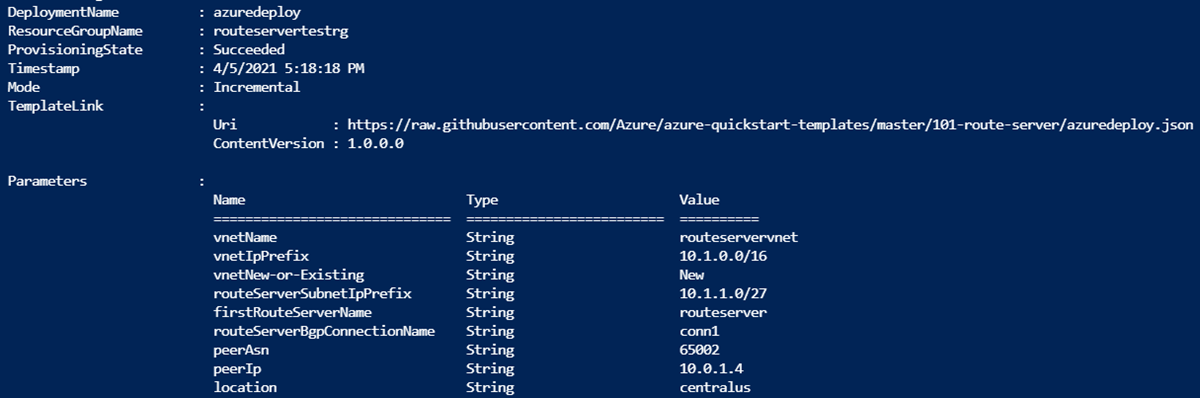

デプロイの完了には約 20 分かかります。完了すると、出力は次のようになります。

この例では、Azure PowerShell を使用してテンプレートをデプロイします。テンプレートのデプロイには、Azure portal、Azure CLI、REST API を使用することもできます。その他のデプロイ方法については、「テンプレートのデプロイ」を参照してください。

デプロイの検証

テンプレートのデプロイが完了したら、ルートサーバーが正常に作成されたことを確認します。

Azure portal でリソースを確認する

Azure portal にサインインします。
左側のウィンドウから [リソースグループ] を選択します。
前のセクションで作成したリソースグループを選択します既定のリソースグループ名は、プロジェクト名に rg が追加されたものです。

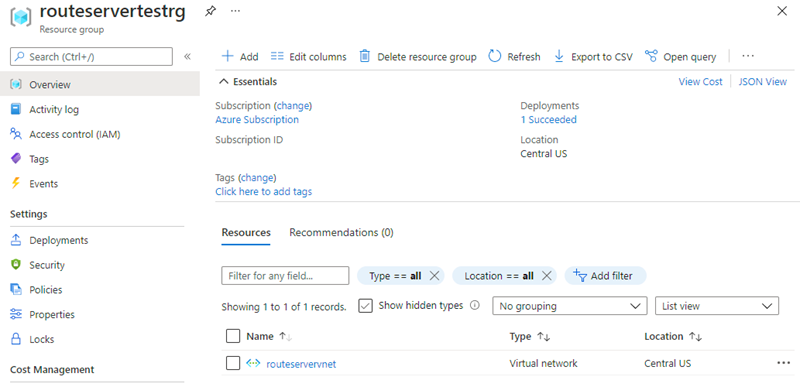

リソースグループには、仮想ネットワークと関連するリソースが含まれている必要があります。

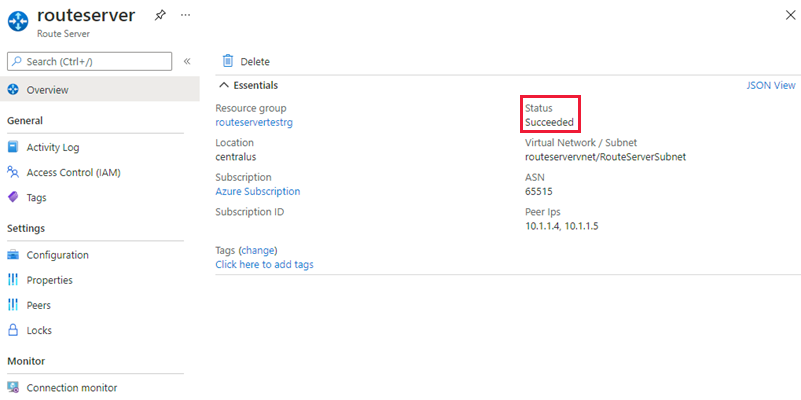

ルートサーバーの展開を確認する

Azure portal からリソースグループに移動し、ルートサーバーリソースを選択します。
[ルートサーバーの概要] ページで、次のことを確認します。
- 状態が "Succeeded" と表示される
- BGP ASN に、構成済みの自律システム番号が表示されます
- ルーティング状態 が "プロビジョニング済み" と表示される

リソースをクリーンアップする

ルートサーバーと関連リソースが不要になったら、リソースグループを削除して、ルートサーバーとすべての関連リソースを削除します。

リソースグループを削除するには、Remove-AzResourceGroup コマンドレットを使用します。

Remove-AzResourceGroup -Name <your resource group name>

次のステップ

ARM テンプレートを使用してルートサーバーをデプロイしたので、ルートサーバーの機能の詳細を確認します。

チュートリアル: ルートサーバーとネットワーク仮想アプライアンスの間で BGP ピアリングを構成する
