Service Fabric マネージドクラスターで NAT ゲートウェイを使用する

2024-10-15

Service Fabric マネージドクラスターには、外部クライアントがクラスターのリソースにアクセスできるようにする外部向け IP があります。ただし、一部のシナリオでは、これらをインターネットに直接公開せずに、これらのリソースへのインターネットアクセスを提供することが望ましい場合があります。 NAT ゲートウェイは、この動作を可能にします。

クラスターに、インターネットからの受信トラフィックを受信する必要があるリソースがある一方で、保護する必要があるプライベートリソースもある場合は、NAT ゲートウェイが役立ちます。また、シークレット、ストレージ、その他のプライベートリソースにアクセスするためにクラスターの外部へ接続する必要があるアプリケーションがある場合にも、NAT ゲートウェイが役立ちます。

マネージドクラスターに NAT ゲートウェイを使用する利点の一部を次に示します。

セキュリティの強化: Azure NAT Gateway は、ゼロトラストネットワークセキュリティモデルに基づいて構築されており、既定でセキュリティで保護されています。 NAT ゲートウェイでは、サブネット内のプライベートインスタンスは、インターネットに到達するためにパブリック IP アドレスを必要としません。プライベートリソースは、NAT ゲートウェイの静的パブリック IP アドレスまたはプレフィックスへの送信元ネットワークアドレス変換 (SNAT) によって、仮想ネットワークの外にある外部ソースに到達できます。パブリック IP プレフィックスを使用することで送信接続用の連続した IP のセットを指定できます。また、この予測可能な IP リストに基づいて宛先ファイアウォール規則を構成できます。
回復性: Azure NAT Gateway は、フルマネージドの分散サービスです。 VM や 1 つの物理ゲートウェイデバイスのような、個別のコンピューティングインスタンスには依存しません。 NAT ゲートウェイは常に複数の障害ドメインを持ち、サービス停止なしに複数の障害を維持することができる。ソフトウェア定義ネットワークにより、NAT ゲートウェイの回復性が高くなっています。
簡略化されたネットワークアーキテクチャ: NAT ゲートウェイを使用すると、プライベートサブネット内のインスタンスにアクセスするための bastion ホストまたは VPN 接続の必要性をなくすことで、ネットワークアーキテクチャを簡略化できます。
パフォーマンス: Azure NAT Gateway はパフォーマンスが高く安定しています。

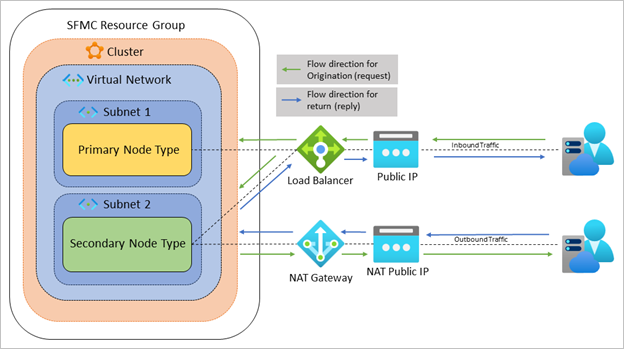

次の図は、プライマリおよびセカンダリノードタイプを持つクラスターを示しており、各ノードタイプが独自のサブネットを持っています。セカンダリノードタイプは NAT ゲートウェイの背後に配置され、そのすべての送信トラフィックはゲートウェイ経由でルーティングされます。トラフィックがセカンダリノードタイプからのものである場合、パブリック IP アドレスは NAT ゲートウェイの IP アドレスになります。すべての送信要求は NAT ゲートウェイを介してルーティングされるため、追加の NSG 規則を実装することができ、これはセキュリティを向上させ、外部サービスが内部サービスを検知するのを防ぎます。

送信トラフィックを処理する NAT ゲートウェイを使用するクラスターを示す図。

次のシナリオは、Service Fabric マネージドクラスター上の NAT ゲートウェイでサポートされるユースケースです。

お客様は、マネージドクラスターネットワーク設定の構成に関する記事の「独自の仮想ネットワークの持ち込み」セクションにある任意のノードの種類とサブネット構成に NAT ゲートウェイをアタッチできます。
お客様は、マネージドクラスターネットワーク設定の構成に関する記事の「独自の Azure Load Balancer の持ち込み」セクションで説明されているように、専用サブネットを使用して、セカンダリノードタイプに NAT ゲートウェイをアタッチできます。独自のロードバランサーと NAT ゲートウェイを追加すると、ネットワークトラフィックの制御が強化されます。

必須コンポーネント

自分のシナリオ向けに、手順に従ってマネージドクラスターのネットワークを適切に構成するようにしてください。

NAT ゲートウェイを持つ独自の仮想ネットワークを持ち込む

次の手順では、NAT ゲートウェイを仮想ネットワークサブネットにアタッチする方法について説明します。

Azure NAT Gateway クイックスタートの手順に従って NAT ゲートウェイを作成します。
ロールの割り当てを使用して、NAT ゲートウェイの設定を変更するための Service Fabric リソースプロバイダーの権限を与えます。マネージドクラスターネットワーク設定の構成に関する記事の「独自の仮想ネットワークの持ち込み」セクションの最初の 2 つの手順に従って、NAT ゲートウェイの情報をサブネットパラメーターに挿入します。
これで、NAT ゲートウェイを仮想ネットワークのサブネットにアタッチする準備ができました。 ARM テンプレート、Azure CLI、Azure PowerShell、またはAzure portal を使用できます。

ARM テンプレート

次の ARM テンプレートを変更してデプロイし、NAT ゲートウェイをサブネットのプロパティに導入します。

{
    "apiVersion": "[variables('networkApiVersion')]",
    "type": "Microsoft.Network/virtualNetworks",
    "name": "[parameters('vnetName')]",
    "location": "[resourcegroup().location]",
    "dependsOn": [
      "[parameters('natGatewayId'))]"
    ],
    "properties": {
        "subnets": [
          {
            "name": "[parameters('subnetName')]",
            "properties": {
              "addressPrefix": "[parameters('subnetAddressPrefix')]",
              "natGateway": {
                "id": "[parameters('natGatewayId'))]"
              }
            }
          }
        ]
    }
}

Azure CLI

自分の情報を使用して次の Azure CLI コマンドを変更して実行します。

az network vnet subnet update --resource-group myResourceGroup --vnet-name mvVNet --name mySubnet --nat-gateway myNATGateway

Azure PowerShell

仮想ネットワークを変数に格納します

$net = @{
  Name = `myVNet`
  ResourceGroupName = 'myResourceGroup'
}
$vnet = Get-AzVirtualNetwork @net

NAT ゲートウェイを変数に格納します

$nat = @{
  Name = 'myNATgateway'
  ResourceGroupName = 'myResourceGroup'
}
$natGateway = Get-AzNatGateway @nat

サブネット構成を設定します

$subnet = @{
  Name = 'mySubnet'
  VirtualNetwork = $vnet
  NatGateway = $natGateway
  AddressPrefix = '10.0.2.0/24'
}
Set-AzVirtualNetworkSubnetConfig @subnet

仮想ネットワークへの構成を保存します
```
$vnet | Set-AzVirtualNetwork
```

Azure portal

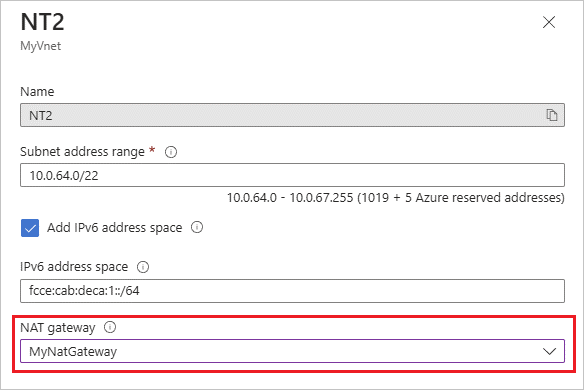

Azure portal で、仮想ネットワークリソースに移動します。
[設定] で、 [サブネット] を選択します。
NAT ゲートウェイに関連付けたいサブネットを選択します。
[NAT ゲートウェイ] ドロップダウンを開き、NAT ゲートウェイを選択します。
[保存] をクリックします。

Azure NAT Gateway を使用して独自のロードバランサーを持ち込む

次の手順では、NAT ゲートウェイを仮想ネットワークサブネットにアタッチする方法について説明します。

注意

このシナリオは、ARM テンプレート経由でのみサポートされています。

Azure NAT Gateway クイックスタートの手順に従って NAT ゲートウェイを作成します。
ロールの割り当てを使用して、NAT ゲートウェイの設定を変更するための Service Fabric リソースプロバイダーの権限を与えます。マネージドクラスターネットワーク設定の構成に関する記事の「独自の仮想ネットワークの持ち込み」セクションの最初の 2 つの手順に従って、NAT ゲートウェイの情報をサブネットパラメーターに挿入します。
デプロイに次のプロパティを追加して、NAT ゲートウェイを専用サブネットにアタッチします。

{
    "apiVersion": "2023-03-01-preview",
    "type": "Microsoft.ServiceFabric/managedclusters/nodetypes",
    "name": "[concat(parameters('clusterName'), '/', parameters('nodeTypeName'))]",
    "location": "[parameters('clusterLocation')]",
    "properties": {
   ...
        "isPrimary": false,
        "natGatewayId": "[variables('natID')]",
        "frontendConfigurations": [...],
   ...
}

次のステップ

この記事で説明されている Service Fabric マネージドクラスターネットワークシナリオを確認します。
Service Fabric マネージドクラスターの構成オプションを確認します。
