ASA CI/CD ツールを使用して Stream Analytics ジョブの自動スケーリング設定を構成する

2024-09-26

ストリーミングユニット (SU) は、Azure Stream Analytics ジョブを実行するために割り当てられているコンピューティングリソースを表しています。 SU 数が大きいほど、ジョブに割り当てられる CPU とメモリのリソースが多くなります。

自動スケーリング機能では、ルール定義に基づいて SU を動的に調整します。 Stream Analytics ジョブの自動スケーリング設定は、Azure portal で構成することも、ローカルコンピューターの Stream Analytics 継続的インテグレーションおよび継続的デリバリー (CI/CD) ツールを使用して構成することもできます。

この記事では、Stream Analytics CI/CD ツールを使用して Stream Analytics ジョブの自動スケーリング設定を構成する方法について説明します。 Azure portal でのジョブの自動スケーリングの詳細については、「ストリーミングユニットの自動スケーリング (プレビュー)」を参照してください。

Stream Analytics CI/CD ツールを使用すると、ストリーミングユニットの最大数を指定し、ジョブの自動スケーリングを行うための一連のルールを構成できます。その後、負荷の増加に対処するために SU を増加するか、コンピューティングリソースがアイドル状態の場合は SU の数を減らすかが決定されます。

自動スケーリング設定の例を次に示します。

SU の最大数が 12 に設定されている場合、過去 2 分間のジョブの平均 SU 使用率が 75% を超えると SU が増加します。

前提条件

この記事の手順を完了するには、次のいずれかが必要です。

ローカルコンピューター上の Stream Analytics プロジェクト。こちらのガイドに従って作成します。
Azure で実行中の Stream Analytics ジョブ。

自動スケーリング設定を構成する

シナリオ 1: ローカルの Stream Analytics プロジェクト用に設定を構成する

ローカルコンピューターに機能している Stream Analytics プロジェクトがある場合は、次の手順に従って自動スケーリング設定を構成します。

Visual Studio Code で Stream Analytics プロジェクトを開きます。

[ターミナル] パネルで、次のコマンドを実行して Stream Analytics CI/CD ツールをインストールします。

npm install -g azure-streamanalytics-cicd

azure-streamanalytics-cicd でサポートされているコマンドの一覧を次に示します。

コマンド	説明
`build`	Visual Studio Code で Stream Analytics プロジェクト用の標準の Azure Resource Manager テンプレート (ARM テンプレート) を生成します。
`localrun`	Visual Studio Code で Stream Analytics プロジェクト用にローカルで実行します。
`test`	Visual Studio Code で Stream Analytics プロジェクト用にテストします。
`addtestcase`	Visual Studio Code で Stream Analytics プロジェクト用のテストケースを追加します。
`autoscale`	自動スケーリング設定用の ARM テンプレートファイルを生成します。
`help`	特定のコマンドに関する詳細情報を表示します。

プロジェクトをビルドします。
```
azure-streamanalytics-cicd build --v2 --project ./asaproj.json --outputPath ./Deploy
```

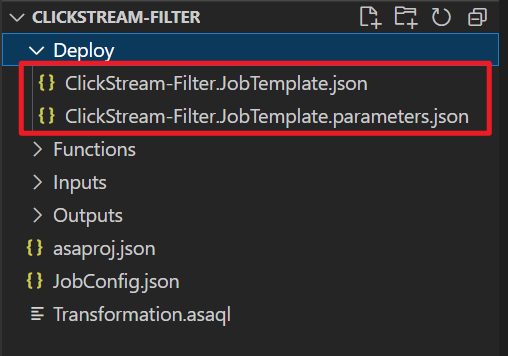

プロジェクトを正常にビルドすると、Deploy フォルダーの下に 2 つの JSON ファイルが作成されます。 1 つは ARM テンプレートファイルで、もう 1 つはパラメーターファイルです。

注意

更新された ARM テンプレートスキーマの --v2 オプションを使用することを強くお勧めします。更新されたスキーマはパラメーターが少なくなりますが、以前のバージョンと同じ機能が保持されています。

古い ARM テンプレートは、今後非推奨になります。その後は、build --v2 を使用して作成されたテンプレートのみが、更新プログラムまたはバグ修正プログラムを受け取ります。

自動スケーリング設定を構成します。 azure-streamanalytics-cicd autoscale コマンドを使用して、パラメーターキーと値を追加します。

パラメーターキー	値	例
`capacity`	最大 SU (1/3、2/3、1、最大 66 SU V2)	`2`
`metrics`	自動スケーリングルールに使用されるメトリック	`ProcessCPUUsagePercentage` `ResourceUtilization`
`targetJobName`	プロジェクト名	`ClickStream-Filter`
`outputPath`	ARM テンプレートの出力パス	`./Deploy`

次に例を示します。

azure-streamanalytics-cicd autoscale --capacity 2 --metrics ProcessCPUUsagePercentage ResourceUtilization --targetJobName ClickStream-Filter --outputPath ./Deploy

自動スケーリング設定を正常に構成すると、Deploy フォルダーの下に 2 つの JSON ファイルが作成されます。 1 つは ARM テンプレートファイルで、もう 1 つはパラメーターファイルです。

自動スケーリングの構成後に生成された自動スケーリングファイルを示すスクリーンショット。

次の表は、自動スケーリングルールの定義に使用できるメトリックの一覧です。

メトリック	REST API での名前	出荷単位	集計	Dimensions	期間粒度	DS エクスポート
失敗した関数の要求失敗した関数の要求	`AMLCalloutFailedRequests`	カウント	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
関数のイベント関数のイベント	`AMLCalloutInputEvents`	カウント	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
関数の要求関数の要求	`AMLCalloutRequests`	カウント	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
データ変換エラーデータ変換エラー	`ConversionErrors`	カウント	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
逆シリアル化の入力エラー逆シリアル化の入力エラー	`DeserializationError`	カウント	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
順不同のイベント順不同のイベント	`DroppedOrAdjustedEvents`	カウント	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
初期入力イベント初期入力イベント	`EarlyInputEvents`	カウント	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
実行時エラー実行時エラー	`Errors`	カウント	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
入力イベントのバイト数入力イベントのバイト数	`InputEventBytes`	バイト	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
入力イベント入力イベント	`InputEvents`	カウント	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
バックログされた入力イベントバックログされた入力イベント	`InputEventsSourcesBacklogged`	カウント	Average、Maximum、Minimum	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
受信した入力ソース受信した入力ソース	`InputEventsSourcesPerSecond`	カウント	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
遅延入力イベント遅延入力イベント	`LateInputEvents`	カウント	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
出力イベント出力イベント	`OutputEvents`	カウント	合計 (和)	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
基準値の遅延透かしの遅延	`OutputWatermarkDelaySeconds`	秒	Average、Maximum、Minimum	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
CPU 使用率 (%) CPU 使用率 (%)	`ProcessCPUUsagePercentage`	パーセント	「平均」「最大」「最小」	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい
SU (メモリ) 使用率 (%) SU (メモリ) 使用率 (%)	`ResourceUtilization`	パーセント	「平均」「最大」「最小」	`LogicalName`、`PartitionId`、`ProcessorInstance`, `NodeName`	PT1M	はい

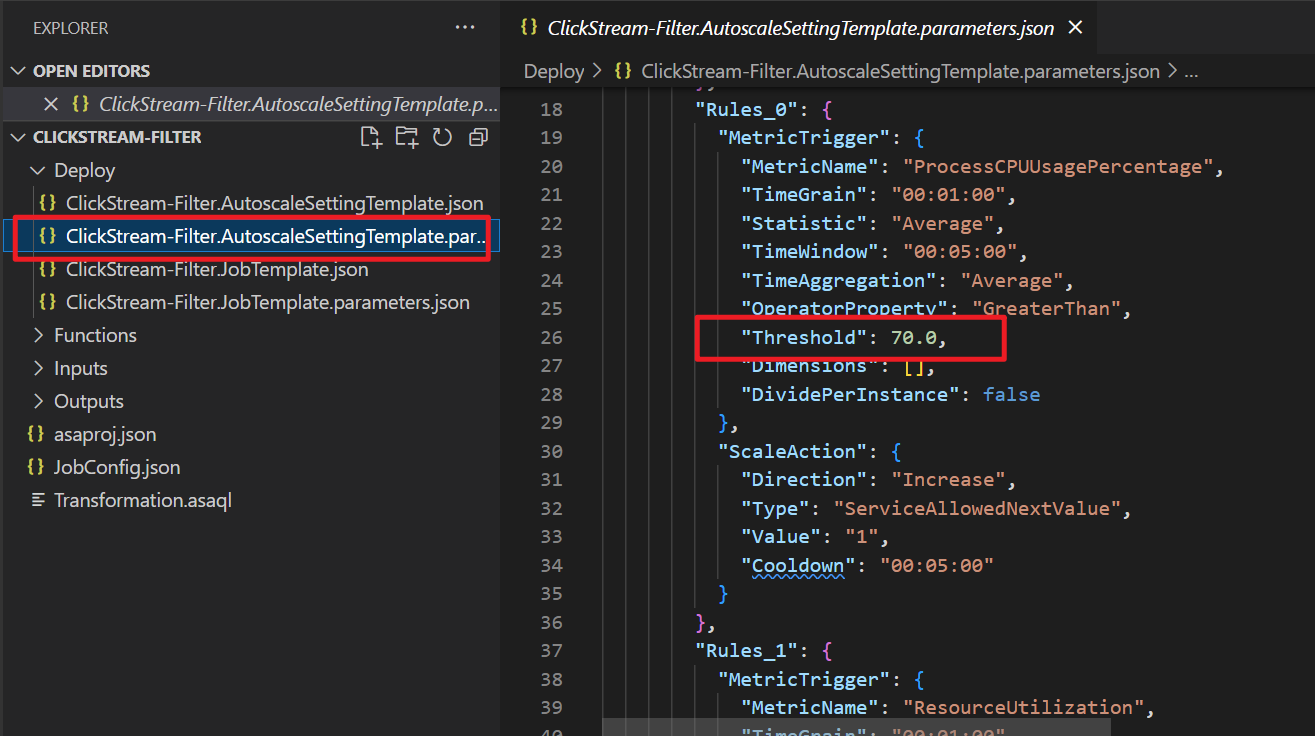

すべてのメトリックしきい値の既定値は 70 です。メトリックのしきい値を別の数値に設定する場合は、*.AutoscaleSettingTemplate.parameters.json ファイルを開き、Threshold の値を変更します。

パラメーターファイルでメトリックしきい値を設定する方法を示すスクリーンショット。

自動スケーリングルールの定義の詳細については、「自動スケーリング設定について」を参照してください。

Azure にデプロイします。

Azure アカウントに接続します。

# Connect to Azure
Connect-AzAccount

# Set the Azure subscription
Set-AzContext [SubscriptionID/SubscriptionName]

Stream Analytics プロジェクトをデプロイします。

$templateFile = ".\Deploy\ClickStream-Filter.JobTemplate.json"
$parameterFile = ".\Deploy\ClickStream-Filter.JobTemplate.parameters.json"
New-AzResourceGroupDeployment `
  -Name devenvironment `
  -ResourceGroupName myResourceGroupDev `
  -TemplateFile $templateFile `
  -TemplateParameterFile $parameterFile

自動スケーリング設定をデプロイします。

$templateFile = ".\Deploy\ClickStream-Filter.AutoscaleSettingTemplate.json"
$parameterFile = ".\Deploy\ClickStream-Filter.AutoscaleSettingTemplate.parameters.json"
New-AzResourceGroupDeployment `
  -Name devenvironment `
  -ResourceGroupName myResourceGroupDev `
  -TemplateFile $templateFile `
  -TemplateParameterFile $parameterFile

プロジェクトが正常にデプロイされると、Azure portal で自動スケーリング設定を表示できます。

シナリオ 2: Azure で実行中の Stream Analytics ジョブの設定を構成する

Azure で実行中の Stream Analytics ジョブがある場合は、PowerShell で Stream Analytics CI/CD ツールを使用して自動スケーリング設定を構成できます。

次のコマンドを実行します。 $jobResourceId を Stream Analytics ジョブのリソース ID に置き換えます。

azure-streamanalytics-cicd autoscale --capacity 2 --metrics ProcessCPUUsagePercentage ResourceUtilization --targetJobResourceId $jobResourceId --outputPath ./Deploy

設定を正しく構成すると、ARM テンプレートとパラメーターファイルが現在のディレクトリに作成されます。

その後、シナリオ 1 のデプロイ手順に従って、自動スケーリング設定を Azure にデプロイできます。

ヘルプを取得

自動スケーリング設定の詳細については、PowerShell で次のコマンドを実行します。

azure-streamanalytics-cicd autoscale --help

Stream Analytics CI/CD ツールに問題がある場合は、GitHub で問題を報告できます。
