Virtual WAN の価格について
Azure Virtual WAN は、ネットワーク、セキュリティ、ルーティングのさまざまな機能をまとめて、1 つの運用インターフェイスを提供するネットワーク サービスです。 これらの機能には、ブランチ接続 (SD-WAN や VPN CPE などの Virtual WAN パートナー デバイスからの接続自動化経由)、サイト間 VPN 接続、リモート ユーザー VPN (ポイント対サイト) 接続、プライベート (ExpressRoute) 接続、クラウド内接続 (仮想ネットワークの推移的な接続)、VPN ExpressRoute 相互接続、ルーティング、Azure Firewall、プライベート接続のための暗号化が含まれます。
この記事では、Azure Virtual WAN を使用して一般的に展開される 3 つのシナリオと、掲載されている価格に基づく、展開の一般的な料金の見積もりについて説明します。 さらに、Virtual WAN が役に立つ可能性のあるシナリオも多数あります。
重要
この記事に記載されている価格は、例としてのみ使用することを目的としています。
- 価格はいつでも変更される可能性があります。 現在の価格に関する情報については、「Virtual WAN の価格」ページをご覧ください。
- ハブ間 (ハブからハブ) の料金にはリージョン間 (大陸内または大陸間) の料金が適用されるため、この価格は Virtual WAN の価格ページには表示されていません。 詳細については、Azure のデータ転送の料金に関するページを参照してください。
- 仮想ハブのルーティング インフラストラクチャの単位価格については、「Virtual WAN の価格」ページを参照してください。
価格の構成要素

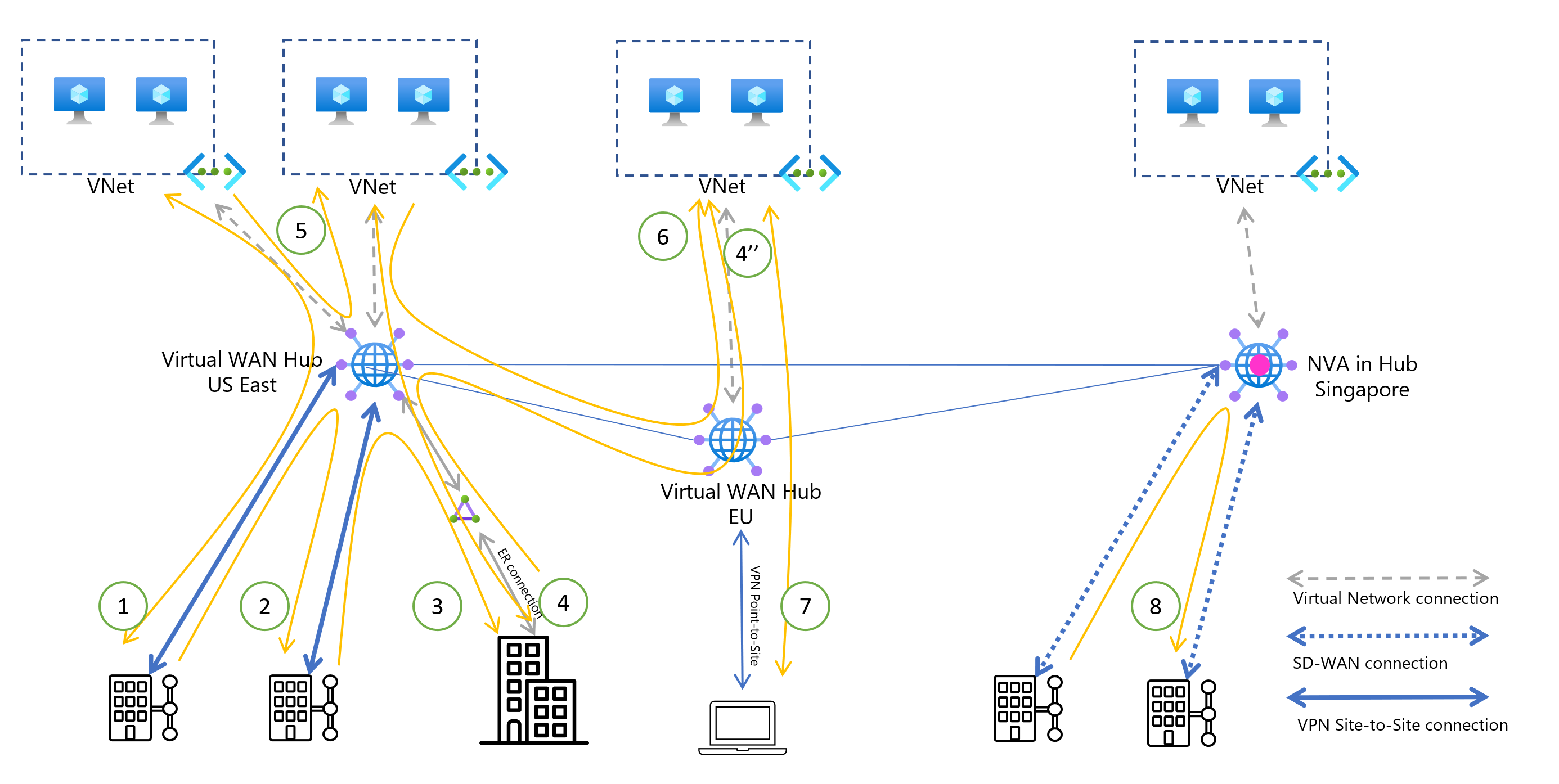

次の図は、Virtual WAN を含むネットワークにおける典型的なデータ ルートと、1 時間当たりおよび GB 当たりの価格の異なる構成要素を示しています。
| 値 | シナリオ | 1 時間あたりのコスト | 1 GB あたりのコスト |
|---|---|---|---|
| 1 | 米国東部の標準 vWAN ハブ経由での、スポーク VNet から VPN サイト間ブランチへのデータ転送 | 展開時間 ($0.25/時間) + VPN S2S スケール ユニット ($0.261/時間) + VPN S2S 接続ユニット ($0.05/時間) = $0.561/時間 | VNet ピアリング (送信) ($0.01/GB) + 標準送信ゾーン 1 ($0.087/GB) = $0.097/GB |
| 1' | 米国東部の標準 vWAN ハブ経由での、VPN サイト間ブランチからスポーク VNet へのデータ転送 | 展開時間 ($0.25/時間) + VPN S2S スケール ユニット ($0.261/時間) + VPN S2S 接続ユニット ($0.05/時間) = $0.561/時間 | VNet ピアリング (受信) ($0.01/GB) = $0.01/GB |
| 2 | 標準 vWAN ハブ経由での、VPN サイト間ブランチから米国東部の別の VPN サイト間ブランチへのデータ転送 | 展開時間 ($0.25/時間) + VPN S2S スケール ユニット ($0.261/時間) + VPN S2S 接続ユニット (2x$0.05/時間) = $0.611/時間 | 標準送信ゾーン 1 ($0.087/GB) = $0.087/GB |
| 2' | 標準 vWAN ハブ経由での、VPN サイト間ブランチから米国東部の ExpressRoute で接続されているデータ センターまたは本社へのデータ転送 | 展開時間 ($0.25/時間) + VPN S2S スケール ユニット ($0.261/時間) + VPN S2S 接続ユニット ($0.05/時間) + ExpressRoute スケール ユニット ($0.42/時間) + ExpressRoute 接続ユニット ($0.05/時間) = $1.03/時間 | ExpressRoute の従量制課金送信ゾーン 1 ($0.025/GB) = $0.025/GB |
| 3 | 標準 vWAN ハブ経由での、VPN サイト間ブランチから米国東部の ExpressRoute で接続されているデータ センターまたは本社へのデータ転送 | 展開時間 ($0.25/時間) + VPN S2S スケール ユニット ($0.261/時間) + VPN S2S 接続ユニット ($0.05/時間) + ExpressRoute スケール ユニット ($0.42/時間) + ExpressRoute 接続ユニット ($0.05/時間) = $1.03/時間 | ExpressRoute の従量制課金送信ゾーン 1 ($0.025/GB) = $0.025/GB |
| 4 | 米国東部の標準 vWAN ハブ経由での、スポーク VNet から ExpressRoute で接続されているデータ センターまたは本社へのデータ転送 | 展開時間 ($0.25/時間) + ExpressRoute スケール ユニット ($0.42/時間) + ExpressRoute 接続ユニット ($0.05/時間) = $0.72/時間 | VNet ピアリング (送信) ($0.01/GB) + ExpressRoute の従量制課金送信ゾーン 1 ($0.025/GB) = $0.035/GB |
| 4' | 米国東部の標準 vWAN ハブ経由での、ExpressRoute で接続されているデータ センターまたは本社からスポーク VNet へのデータ転送 | 展開時間 ($0.25/時間) + ExpressRoute スケール ユニット ($0.42/時間) + ExpressRoute 接続ユニット ($0.05/時間) = $0.72/時間 | VNet ピアリング (受信) ($0.01/GB) = $0.01/GB |
| 4" | ヨーロッパの標準 vWAN ハブ経由での、ExpressRoute で接続されているデータ センターまたは本社からリモートのスポーク VNet へのデータ転送 | 展開時間 (2x$0.25/時間) + ExpressRoute スケール ユニット ($0.42/時間) + ExpressRoute 接続ユニット ($0.05/時間) = $0.97/時間 | VNet ピアリング (受信) ($0.01/GB) + ハブ データ処理 (ヨーロッパ) ($0.02/GB) + リージョン間データ転送 (米国東部からヨーロッパ) ($0.05/GB) = $0.08/GB |
| 5 | 米国東部の標準 vWAN ハブ経由での、スポーク VNet から別のスポーク VNet へのデータ転送 | 展開時間 ($0.25/時間) = $0.25/時間 | VNet ピアリング (送信 + 受信) (2x$0.01/GB) + ハブ データ処理 ($0.02/GB) = $0。 04/GB |
| 6 | 米国東部のハブに接続されているスポーク VNet から、ヨーロッパのハブに接続されているヨーロッパの別のスポーク (異なるリージョン) の VNet へのデータ転送 | 展開時間 (2x$0.25/時間) = $0.50/時間 | VNet ピアリング (送信 + 受信) (2x$0.01/GB) + ハブ データ処理 (2x$0.02/GB) + リージョン間データ転送 (米国東部からヨーロッパ) ($0.05/GB) = $0。 11/GB |
| 7 | ヨーロッパの標準 vWAN ハブ経由での、スポーク VNet からユーザー VPN (ポイント対サイト) へのデータ転送 | 展開時間 ($0.25/時間) + VPN P2S スケール ユニット ($0.261/時間) + VPN P2S 接続ユニット ($0.0125/時間) = $0.524/時間 | VNet ピアリング (送信) ($0.01/GB) + 標準送信ゾーン 1 ($0.087/GB) = $0.097/GB |
| 7' | ヨーロッパの標準 vWAN ハブ経由での、ユーザー VPN (ポイント対サイト) からスポーク VNet へのデータ転送 | 展開時間 ($0.25/時間) + VPN P2S スケール ユニット ($0.261/時間) + VPN P2S 接続ユニット ($0.0125/時間) = $0.524/時間 | VNet ピアリング (受信) ($0.01/GB) = $0.01/GB |
| 8 | シンガポールのハブのネットワーク仮想アプライアンス経由での、SD WAN ブランチから同じリージョンの別の SD WAN ブランチへのデータ転送 | 標準 vWAN ハブ展開時間 ($0.25/時間) + NVA インフラストラクチャ ユニット ($0.25/時間) = $0.50/時間 *追加のサードパーティ ライセンス料金が適用される場合があります |
標準送信ゾーン 2 ($0.12/GB) = $0.12/GB |
トポロジの一般的なシナリオ
Microsoft グローバル バックボーン WAN
このシナリオでは、完全にメッシュ化された自動リージョン ハブをグローバルに作成します。これは、グローバルにトラフィック接続を行うための Microsoft のバックボーンとして機能します。 一般的な接続には、ブランチ (サイト間 VPN や SD WAN)、リモート ユーザー (ポイント対サイト VPN)、プライベート回線 (ExpressRoute) などのエンドポイントが含まれます。 これは、Microsoft のバックボーンを利用してトラフィックをグローバルに伝達します。

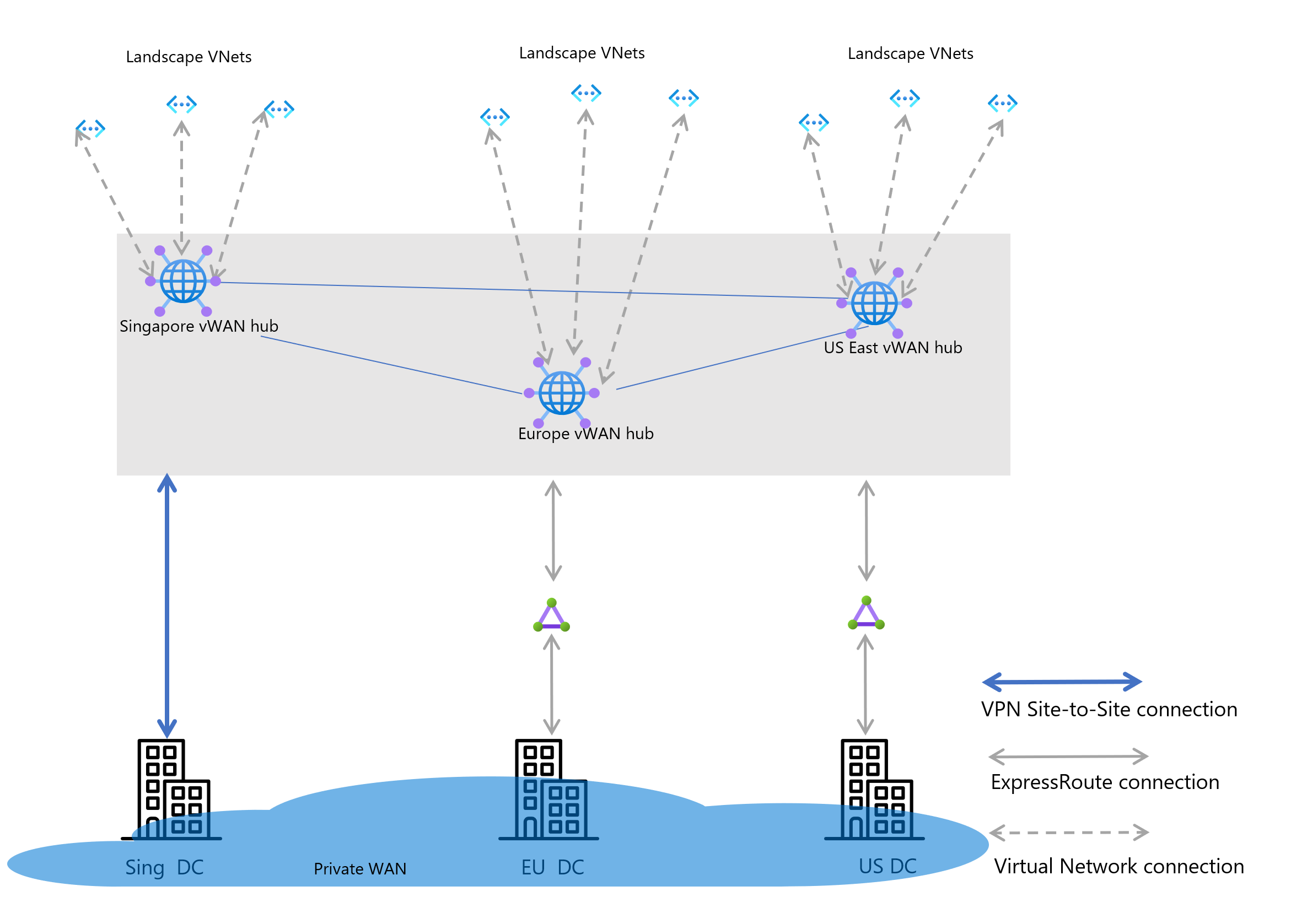

シナリオ 1 の図: Microsoft グローバル バックボーン WAN
代替
- また、セキュリティで保護された vWAN ハブ (ファイアウォールを含む) を使用して、各グローバル リージョンのルーティングとセキュリティのニーズの中心とすることもできます。
ソフトウェアによって定義されたワイド エリア ネットワーク (SD-WAN)
このシナリオでは、SD-WAN テクノロジに移行する店舗から Azure 上のリソースへのアクセス、およびオンプレミス (データ センター) への接続が店舗で自動的に終了するよう、vWAN ハブが使用されています。 各店舗は VPN トンネルで接続されており、ハブを介してインターネットでオンプレミスのデータ センターにトラフィックを安全に送信したり、Azure 上の共有アプリにアクセスしたりできるようになっています。

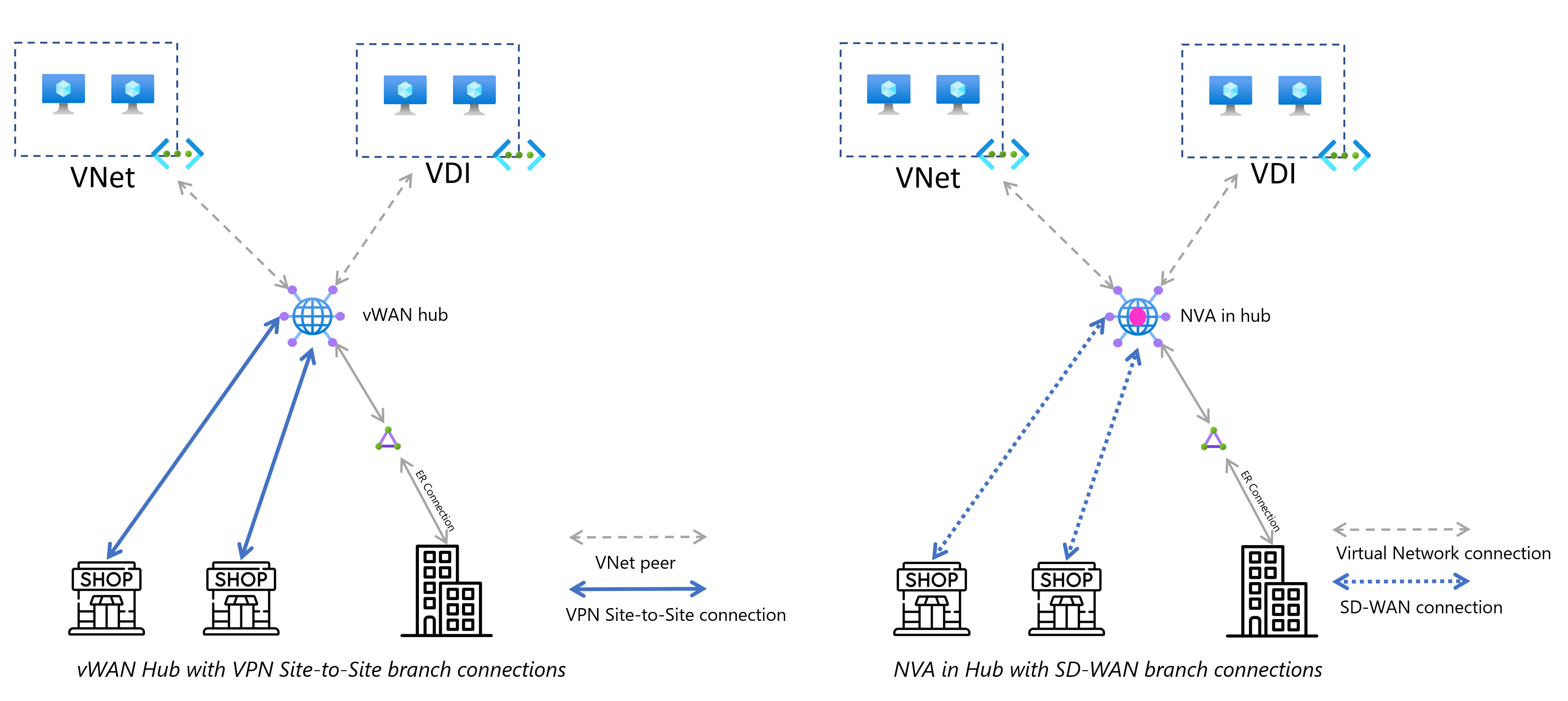

シナリオ 2 の図: ソフトウェアによって定義されたワイド エリア ネットワーク (SD-WAN)
代替
ハブでサードパーティのネットワーク仮想アプライアンスを使用し、それを小売店やセンターに接続することも可能です。
また、セキュリティで保護された vWAN ハブ (ファイアウォールを含む) を使用して、ルーティングとセキュリティのニーズの中心とすることもできます。
リモート ユーザーの接続
このシナリオでは、リモート ユーザー セッションは vWAN ハブで終了します。 これには、リモート ユーザーや、仮想ネットワークからの Azure Virtual Desktop セッションが該当します。 現在、各ハブでサポートされているユーザー数は 10 万人です。
次の図は、スポーク VNet と vWAN ハブ間のトンネルで暗号化されたトラフィックを提供する、仮想ネットワーク接続経由のポイント対サイト VPN を示しています。 また、異なるスポーク VNet 間で仮想ネットワーク ピアリング接続を行い、直接接続することも可能です。 たとえば、共有と VDI のスポーク Vnet 間などです。

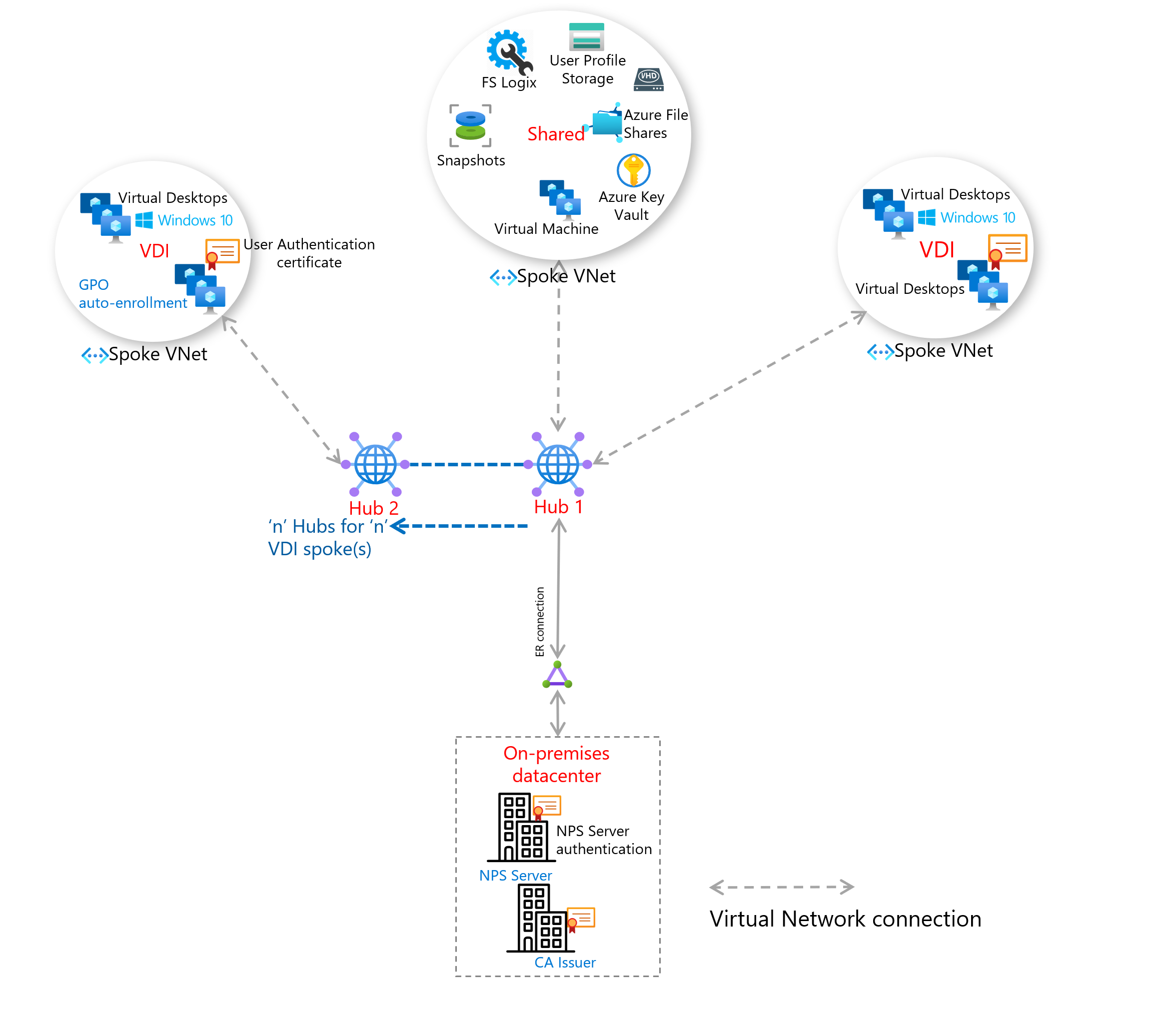

シナリオ 3 の図: リモート ユーザー接続
データ フローの計算
重要
この記事に記載されている価格は、あくまでも例であり、変更される可能性があります。 最新の価格情報については、「Virtual WAN の価格」を参照してください。
Microsoft グローバル バックボーン WAN の計算
このシナリオでは、次の図に示すように、合計 8 TB のデータが vWAN ハブを介してグローバル ネットワークを流れると仮定しています。 データ転送コストの合計は $600 になります (ExpressRoute が従量課金されると仮定した際の、下図のデータ フロー コストの合計)。また、ハブの合計コストは $1,534 (3 スケール ユニット + 3 接続ユニット (ER) + 3 ハブ デプロイ) となります。

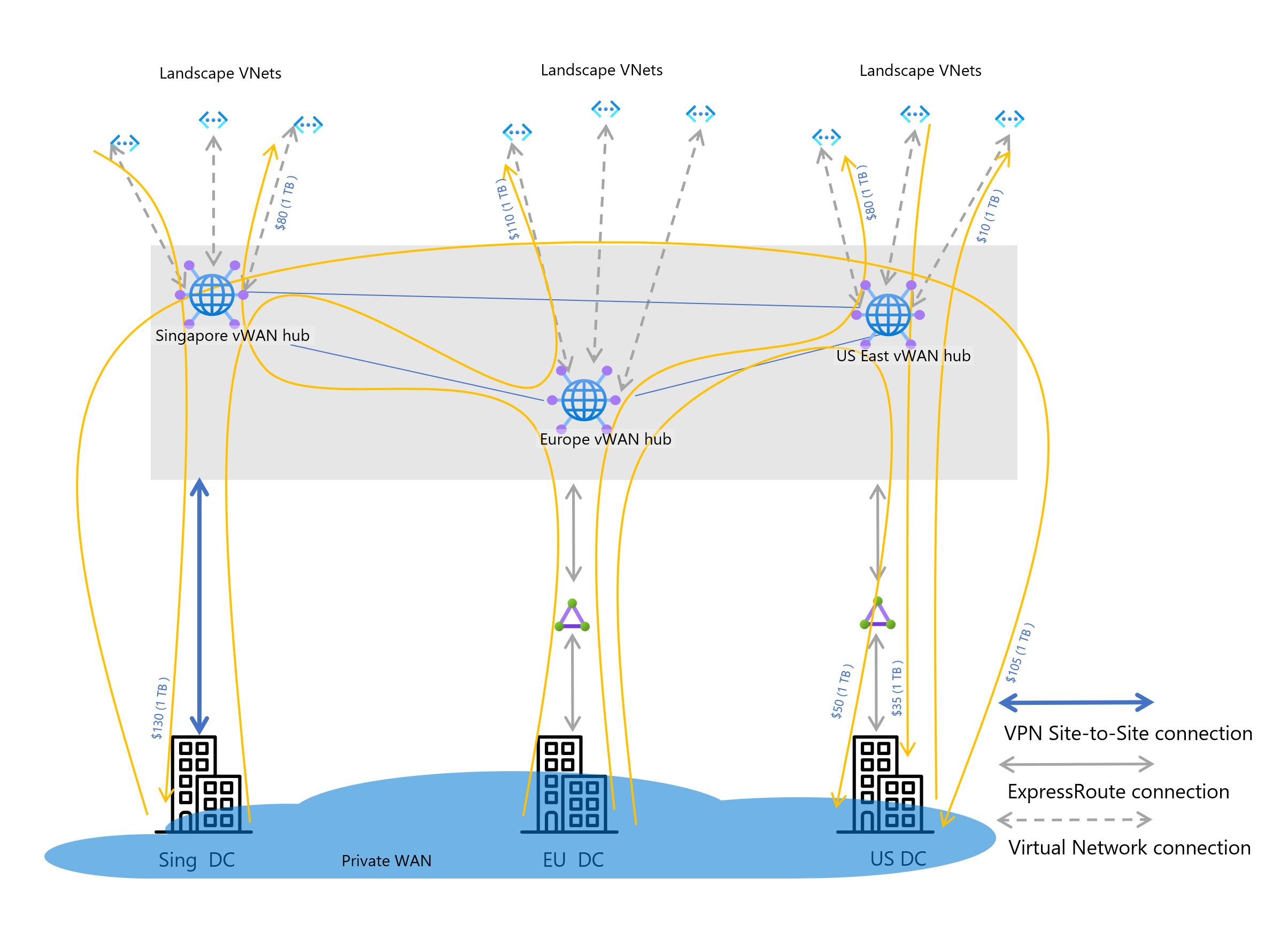

シナリオ 1 の図: Microsoft グローバル バックボーン WAN の計算
| 値 | 計算 |
|---|---|
| S2S VPN ハブ シンガポール | (1 S2S VPN スケール ユニット ($0.361/時間) + 1 接続ユニット ($0.05/時間)) x 730 時間 = $300/月 |
| ExpressRoute ハブ 米国東部 | (1 ER スケール ユニット ($0.42/時間) + 1 接続ユニット ($0.05/時間)) x 730 時間 = $343/月 |
| ExpressRoute ハブ ヨーロッパ | (1 ER スケール ユニット ($0.42/時間) + 1 接続ユニット ($0.05/時間)) x 730 時間 = $343/月 |
| 標準ハブのデプロイ コスト | 3 ハブ x 730 時間 x $0.25/時間 = $548/月 |
| 合計 | 1 か月あたり $1,534 |
ソフトウェアによって定義されたワイド エリア ネットワーク (SD-WAN) の計算
このシナリオでは、次の図に示すように、合計 12 TB のデータが vWAN ハブを介して米国東部リージョンを流れると仮定しています。 データ転送コストの合計は $434 になります (ハブの処理料金、ピアリング、帯域幅、従量課金された ER データ転送の料金を含む、すべてのデータ フロー コストの合計)。また、ハブの合計コストは $863 (2 スケール ユニット + 3 接続ユニット (S2S 2 つ、ER 1 つ) + 1 ハブ デプロイ) となります。

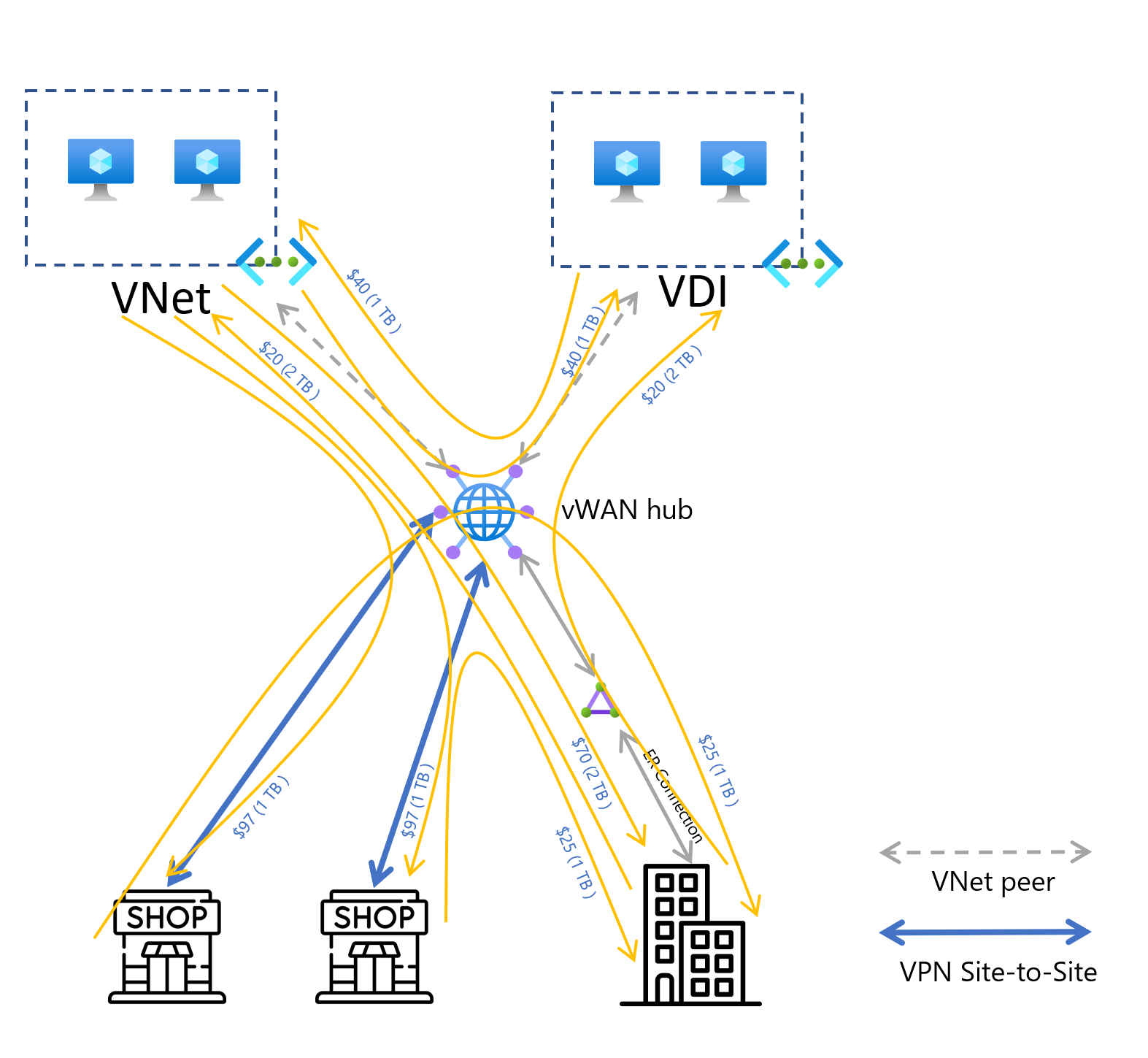

シナリオ 2 の図: ソフトウェアによって定義されたワイド エリア ネットワーク (SD-WAN) の計算
| 値 | 計算 |
|---|---|
| VPN S2S (ブランチ) | (1 S2S VPN スケール ユニット ($0.361/時間) + 2 接続ユニット (2x$0.05/時間) x 730 時間 = $337/月 |
| ExpressRoute ハブ (本社) | (1 ER スケール ユニット ($0.42/時間) + 1 接続ユニット ($0.05/時間) x 730 時間 = $343/月 |
| 標準ハブのデプロイ コスト | 1 ハブ x 730 時間 x $0.25/時間 = $183/月 |
| 合計 | 1 か月あたり $863 |
リモート ユーザー接続の計算
このシナリオでは、合計 15 TB のデータが米国東部リージョンのネットワークを経由して流れていると仮定しています。 データ転送コストの合計は $405 になります (ハブの処理料金、ピアリング、帯域幅、従量課金された ER データ転送の料金が含まれます)。また、ハブの合計コストは $708 (2 スケール ユニット + 2 接続ユニット + 2 ハブ デプロイ) になります。

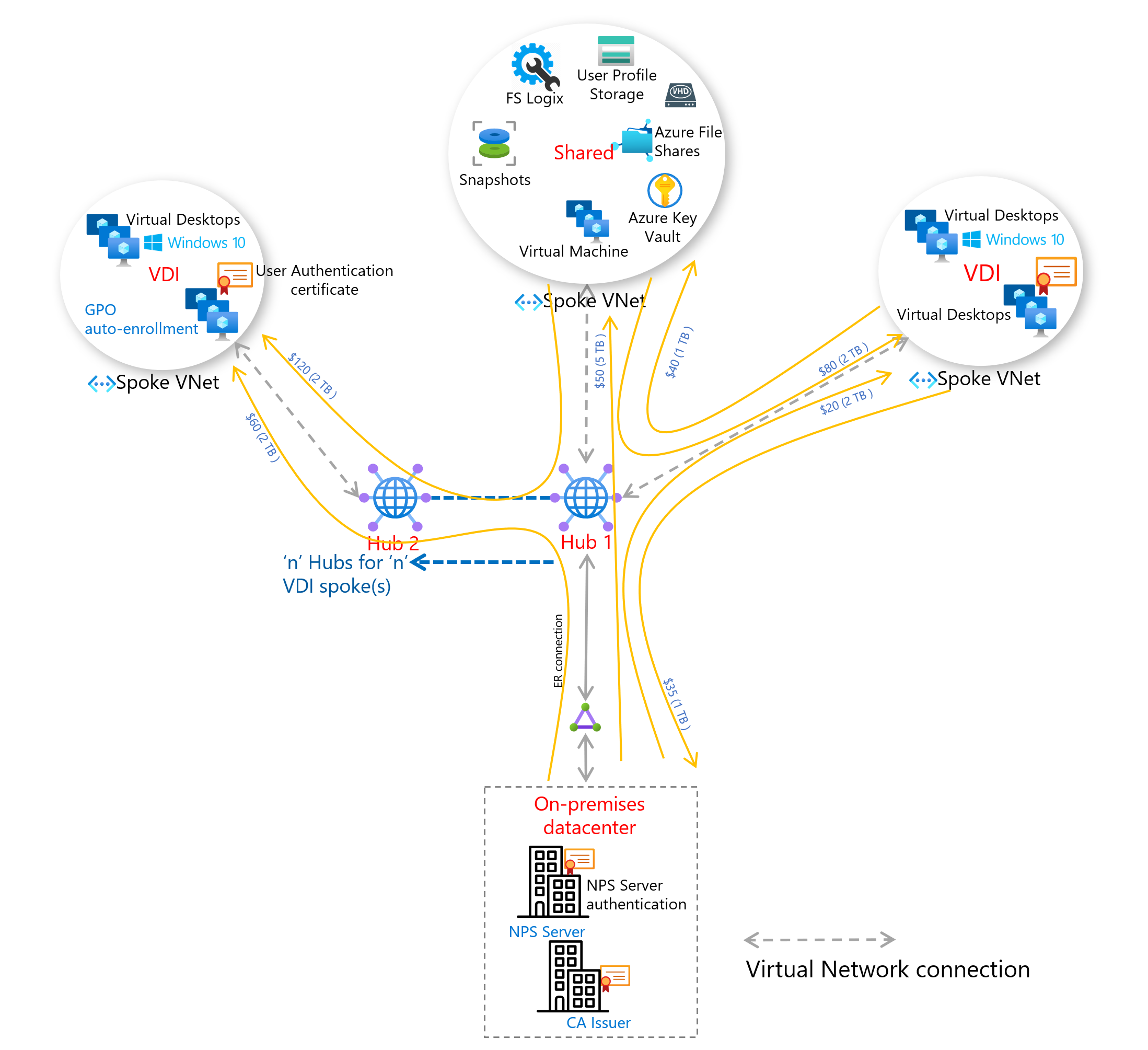

シナリオ 3 の図: リモート ユーザー接続の計算
| 値 | 計算 |
|---|---|
| ExpressRoute ハブ (本社) | (1 ER スケール ユニット ($0.42/時間) + 1 接続ユニット ($0.05/時間)) x 730 時間 = $343/月 |
| 標準ハブのデプロイ コスト | 2 ハブ x 730 時間 x $0.25/時間 = $365/月 |
| 合計 | 1 か月あたり $708 |
料金に関する FAQ
重要
この記事に記載されている価格は、あくまでも例であり、変更される可能性があります。 最新の価格情報については、「Virtual WAN の価格」を参照してください。
スケール ユニットとは何ですか?
スケール ユニットによって、仮想ハブ内のサイト間 (S2S)、ポイント対サイト (P2S)、および ExpressRoute (ER) の合計容量に対するユニットが指定されます。 次に例を示します。
1 S2S VPN スケール ユニットは、仮想ハブにおける合計容量が 500 Mbps の VPN ゲートウェイ (回復性のために 2 つのインスタンスがデプロイされます) を意味し、1 時間あたり $0.361 の料金がかかります。
1 ER スケール ユニットは、仮想ハブにおける合計 2 Gbps の ER ゲートウェイを意味し、1 時間あたり $0.42 の料金がかかります。
5 ER スケール ユニットは、仮想ハブ VNet 内の合計 10 Gbps の ER ゲートウェイを意味し、1 時間あたり $0.42*5 の料金がかかります。 ER のスケール ユニット 6 から 10 では、1 時間あたり $0.25 の増分が発生します。
接続ユニットとは何ですか?
Azure ゲートウェイに対するすべてのオンプレミスまたは Microsoft 以外のエンドポイント接続には、接続ユニットが適用されます。 サイト間 VPN の場合、この値はブランチを意味します。 ユーザー VPN (ポイント対サイト) の場合、この値はリモート ユーザーを意味します。 ExpressRoute の場合、この値は ExpressRoute 回線接続を意味します。
次に例を示します。
仮想ハブの Azure VPN に接続する 1 つのブランチ接続には、1 時間あたり $0.05 の料金がかかります。 したがって、100 個のブランチ接続が Azure 仮想ハブに接続する場合は、1 時間あたり $0.05*100 の料金がかかります。
2 つの ExpressRoute 回線接続が仮想ハブに接続する場合、1 時間あたり $0.05*2 の料金がかかります。
3 つのリモート ユーザー接続が Azure 仮想ハブの P2S ゲートウェイに接続する場合、1 時間あたり $0.01*3 の料金がかかります。
データ転送の料金はどのように計算されますか?
Azure に入ってくるトラフィックは課金されません。 (VPN、ExpressRoute、またはポイント対サイト ユーザー VPN 接続を介して) Azure から出ていくトラフィックには、標準の Azure データ転送料金が適用され、ExpressRoute の場合は、ExpressRoute の料金がかかります。
ピアリング料金は、vWAN ハブに接続されている VNet がデータを送受信する場合に適用されます。 詳細については、「Virtual Network の価格」を参照してください。
1 つの Virtual WAN ハブと、ソース ハブとは異なるリージョンにあるリモート Virtual WAN ハブまたは VNet 間のデータ転送料金については、ハブから出ていくトラフィックに対してデータ転送料金が適用されます。 例:米国東部ハブから出ていくトラフィックには $0.02/GB の料金がかかり、米国西部ハブに送信されます。 米国西部ハブに入ってくるトラフィックには料金がかかりません。 すべてのハブ間トラフィックには、リージョン間 (大陸内/大陸間) 料金 Azure データ転送料金が適用されます。
Standard ハブの料金と Standard ハブの処理料金の違いは何ですか?
Virtual WAN には、次の 2 種類があります。
Basic Virtual WAN では、ユーザーが複数のハブをデプロイし、VPN サイト間接続を利用できます。 Basic Virtual WAN には、フル メッシュ ハブ、ExpressRoute 接続、ユーザー VPN またはポイント対サイト VPN 接続、VNet 間のトランジット接続、VPN と ExpressRoute のトランジット接続、または Azure Firewall のような高度な機能はありません。 Basic Virtual WAN では、ハブに対して基本料金やデータ処理料金は発生しません。
Standard Virtual WAN には、フル メッシュ ハブ、ExpressRoute 接続、ユーザー VPN またはポイント対サイト VPN 接続、VNet 間のトランジット接続、VPN と ExpressRoute のトランジット接続、および Azure Firewall などの高度な機能が備わっています。仮想ハブのルーティングはすべて、仮想ハブ内で複数のサービスを実現するルーターによって提供されます。 ハブには 1 時間あたり $0.25 の基本料金がかかります。 また、VNet 間のトランジット接続に対する仮想ハブ ルーター内でのデータ処理にも料金がかかります。 仮想ハブ ルーターのデータ処理にかかる料金は、「価格の構成要素」に示すブランチ間転送 (シナリオ 2、2'、3)、または同じ vWAN ハブを経由した VNet からブランチへの転送 (シナリオ 1、1') には適用されません。
次のステップ
現在の価格については、「Virtual WAN の価格」をご覧ください。
Virtual WAN の詳細については、FAQ を参照してください。
