シナリオ:VNet の分離

  • [アーティクル]

Virtual WAN の仮想ハブ ルーティングを使用する場合、多くのシナリオを利用できます。 このシナリオでは、VNet が他方に到達できないようにすることを目標としています。 これは、VNet の分離と呼ばれます。 仮想ハブのルーティングの詳細については、「仮想ハブのルーティングについて」を参照してください。

デザイン

このシナリオでは、特定の VNet 内のワークロードは分離されたままであり、他の VNet と通信することはできません。 ただし、すべてのブランチ (VPN、ER、User VPN) に接続するには、VNet が必要です。 必要なルート テーブルの数を確認するために、接続性のマトリックスを構築できます。 このシナリオでは、次の表のようになります。各セルは、ソース (行) が宛先 (列) と通信できるかどうかを表します。

ソース ターゲット VNet ブランチ
VNet → 直接 直接
ブランチ → 直接 直接

前の表の各マスは、Virtual WAN 接続 (フローの "ソース" 側、行ヘッダー) が宛先プレフィックス (フローの "ターゲット" 側、斜体の列ヘッダー) と通信するかどうかを示しています。 このシナリオでは、ファイアウォールもネットワーク仮想アプライアンスも存在しないため、通信は Virtual WAN を介して直接行われます (そのため、表では "直接" という単語が使用されています)。

この接続性のマトリックスは、2 つのルート テーブルに変換される 2 種類の行パターンを提供しています。 仮想 WAN には既に既定のルート テーブルがあるため、別のルート テーブルが必要になります。 この例では、ルート テーブルに RT_VNET という名前を指定します。

VNet は、この [RT_VNET] ルート テーブルに関連付けられます。 ブランチへの接続性が必要なため、ブランチが RT_VNET に伝達される必要があります (それ以外の場合、VNet はブランチのプレフィックスを学習しません)。 ブランチは常に既定のルート テーブルに関連付けられるため、VNet は既定のルート テーブルに伝達される必要があります。 その結果、最終的な設計は次のようになります。

  • 仮想ネットワーク:
    • 関連付けられたルート テーブル: [RT_VNET]
    • ルート テーブルへの伝達: [Default]
  • ブランチ:
    • 関連付けられたルート テーブル: [Default]
    • ルート テーブルへの伝達: [RT_VNET] と [Default]

ブランチが伝達されるのはルート テーブル [RT_VNET] だけであり、これらが VNet が学習する唯一のプレフィックスとなります。他の VNet は該当しません。

仮想ハブのルーティングの詳細については、「仮想ハブのルーティングについて」を参照してください。

ワークフロー

このシナリオを構成するには、次の手順を考慮してください。

  1. 各ハブにカスタム ルート テーブルを作成します。 この例では、ルート テーブルは RT_VNet です。 ルート テーブルを作成するには、「仮想ハブ ルーティングを構成する方法」を参照してください。 ルート テーブルの詳細については、「仮想ハブ ルーティングについて」を参照してください。

  2. RT_VNet ルート テーブルを作成する場合は、次の設定を構成します。

    • Association: 分離する VNet を選択します。
    • 伝達: ブランチのオプションを選択します。ブランチ (VPN/ER/P2S) 接続を暗黙的に指定することで、ルートはこのルート テーブルに伝達されます。

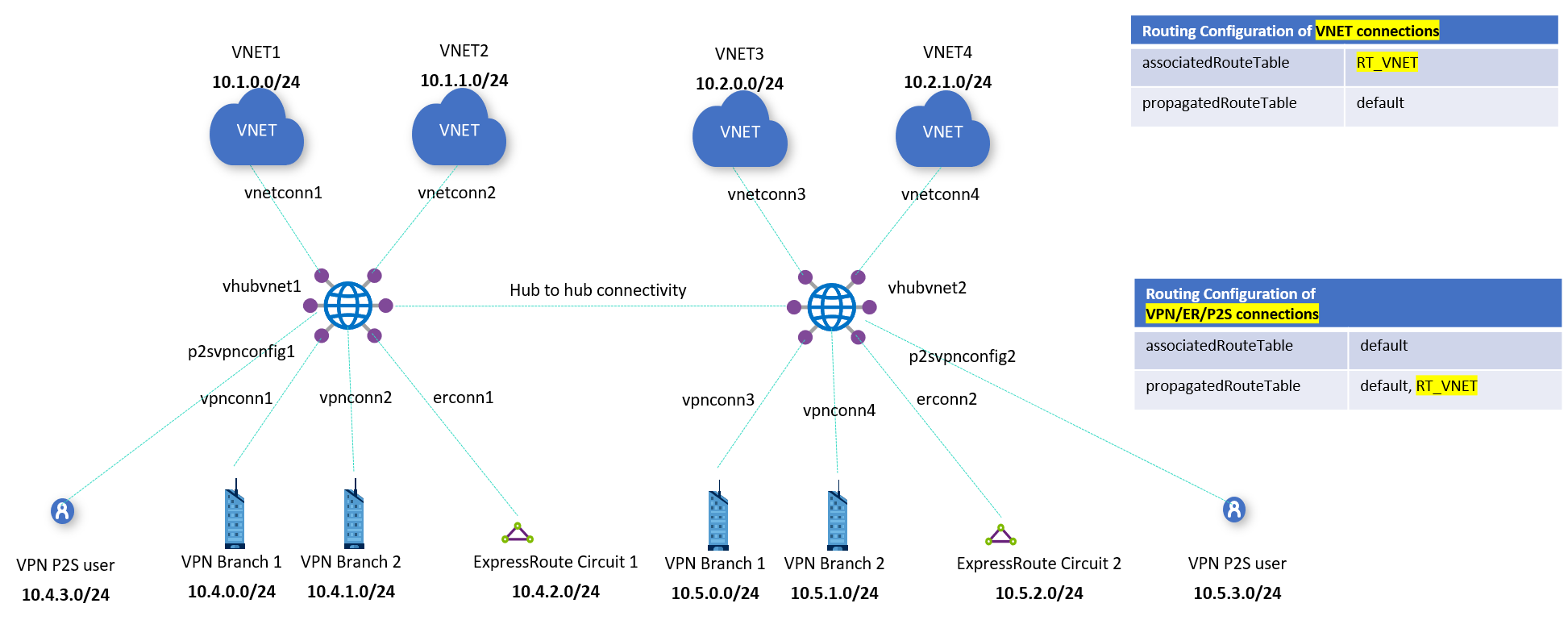

分離された VNet
