VPN ゲートウェイのパケット キャプチャを構成する

接続とパフォーマンスに関連する問題は複雑になることが多く、 問題の原因を絞り込むだけでも、かなりの時間と労力を要する場合があります。 パケット キャプチャは、問題の範囲をネットワークの特定の部分に絞り込むのに役立ちます。 これを使用すれば、問題がネットワークの顧客側にあるのか、ネットワークの Azure 側にあるのか、またはその間のどこかにあるのかを判断できます。 問題を絞り込んだ後は、デバッグと修復アクションがより効率的に行えるようになります。

パケット キャプチャ ツールには、一般に入手可能なものがいくつかあります。 これらのツールで関連するパケット キャプチャを取得することは、大量のトラフィックが発生するシナリオでは特に面倒になることがあります。 Azure VPN Gateway パケット キャプチャで提供されるフィルター処理機能は、主要な差別化要因です。 VPN Gateway パケット キャプチャは、一般に入手可能なパケット キャプチャ ツールと共に使用できます。

VPN Gateway パケット キャプチャのフィルター処理機能

VPN Gateway パケット キャプチャは、必要に応じて、ゲートウェイでも特定の接続でも実行できます。 また、複数のトンネルで同時にパケット キャプチャを実行することもできます。 VPN ゲートウェイでフィルター処理を使ってキャプチャできるのは、一方向または双方向のトラフィック、IKE と ESP のトラフィック、および内部パケットです。

大量のトラフィック上の問題を特定するときに、5 タプルのフィルター (ソース サブネット、宛先サブネット、発信元ポート、接続先ポート、プロトコル) と TCP フラグ (SYN、ACK、FIN、URG、PSH、RST) を使用すると便利です。

次の JSON と JSON スキーマの例では、各プロパティについて説明しています。 以下に、パケット キャプチャを実行するときに注意すべき制限事項をいくつか示します。

  • ここに示されているスキーマでは、フィルターは配列ですが、現在使用できるフィルターは一度に 1 つのみです。
  • ゲートウェイ全体のパケット キャプチャを同時に複数実行することはできません。
  • 1 つの接続で複数のパケット キャプチャを同時に実行することはできません。 異なる接続で複数のパケット キャプチャを同時に実行することはできます。
  • ゲートウェイごとに最大 5 つのパケット キャプチャを並列実行することができます。 これらのパケット キャプチャは、ゲートウェイ全体のパケット キャプチャと接続ごとのパケット キャプチャを組み合わせたものであってもかまいません。
  • MaxPacketBufferSize の単位はバイトで、MaxFileSize はメガバイトです。

Note

内部パケットと外部パケットの両方をキャプチャする場合は、 CaptureSingleDirectionTrafficOnly オプションを false に設定します。

JSON の例

{
  "TracingFlags": 11,
  "MaxPacketBufferSize": 120,
  "MaxFileSize": 200,
  "Filters": [
    {
      "SourceSubnets": [
        "20.1.1.0/24"
      ],
      "DestinationSubnets": [
        "10.1.1.0/24"
      ],
      "SourcePort": [
        500
      ],
      "DestinationPort": [
        4500
      ],
      "Protocol": [
        6
      ],
      "TcpFlags": 16,
      "CaptureSingleDirectionTrafficOnly": true
    }
  ]
}

JSON スキーマ

{
    "type": "object",
    "title": "The Root Schema",
    "description": "The root schema input JSON filter for packet capture",
    "default": {},
    "additionalProperties": true,
    "required": [
        "TracingFlags",
        "MaxPacketBufferSize",
        "MaxFileSize",
        "Filters"
    ],
    "properties": {
        "TracingFlags": {
            "$id": "#/properties/TracingFlags",
            "type": "integer",
            "title": "The Tracingflags Schema",
            "description": "Tracing flags that customer can pass to define which packets are to be captured. Supported values are CaptureESP = 1, CaptureIKE = 2, CaptureOVPN = 8. The final value is OR of the bits.",
            "default": 11,
            "examples": [
                11
            ]
        },
        "MaxPacketBufferSize": {
            "$id": "#/properties/MaxPacketBufferSize",
            "type": "integer",
            "title": "The Maxpacketbuffersize Schema",
            "description": "Maximum buffer size of each packet. The capture will only contain contents of each packet truncated to this size.",
            "default": 120,
            "examples": [
                120
            ]
        },
        "MaxFileSize": {
            "$id": "#/properties/MaxFileSize",
            "type": "integer",
            "title": "The Maxfilesize Schema",
            "description": "Maximum file size of the packet capture file. It is a circular buffer.",
            "default": 100,
            "examples": [
                100
            ]
        },
        "Filters": {
            "$id": "#/properties/Filters",
            "type": "array",
            "title": "The Filters Schema",
            "description": "An array of filters that can be passed to filter inner ESP traffic.",
            "default": [],
            "examples": [
                [
                    {
                        "Protocol": [
                            6
                        ],
                        "CaptureSingleDirectionTrafficOnly": true,
                        "SourcePort": [
                            500
                        ],
                        "DestinationPort": [
                            4500
                        ],
                        "TcpFlags": 16,
                        "SourceSubnets": [
                            "20.1.1.0/24"
                        ],
                        "DestinationSubnets": [
                            "10.1.1.0/24"
                        ]
                    }
                ]
            ],
            "additionalItems": true,
            "items": {
                "$id": "#/properties/Filters/items",
                "type": "object",
                "title": "The Items Schema",
                "description": "An explanation about the purpose of this instance.",
                "default": {},
                "examples": [
                    {
                        "SourcePort": [
                            500
                        ],
                        "DestinationPort": [
                            4500
                        ],
                        "TcpFlags": 16,
                        "SourceSubnets": [
                            "20.1.1.0/24"
                        ],
                        "DestinationSubnets": [
                            "10.1.1.0/24"
                        ],
                        "Protocol": [
                            6
                        ],
                        "CaptureSingleDirectionTrafficOnly": true
                    }
                ],
                "additionalProperties": true,
                "required": [
                    "SourceSubnets",
                    "DestinationSubnets",
                    "SourcePort",
                    "DestinationPort",
                    "Protocol",
                    "TcpFlags",
                    "CaptureSingleDirectionTrafficOnly"
                ],
                "properties": {
                    "SourceSubnets": {
                        "$id": "#/properties/Filters/items/properties/SourceSubnets",
                        "type": "array",
                        "title": "The Sourcesubnets Schema",
                        "description": "An array of source subnets that need to match the Source IP address of a packet. Packet can match any one value in the array of inputs.",
                        "default": [],
                        "examples": [
                            [
                                "20.1.1.0/24"
                            ]
                        ],
                        "additionalItems": true,
                        "items": {
                            "$id": "#/properties/Filters/items/properties/SourceSubnets/items",
                            "type": "string",
                            "title": "The Items Schema",
                            "description": "An explanation about the purpose of this instance.",
                            "default": "",
                            "examples": [
                                "20.1.1.0/24"
                            ]
                        }
                    },
                    "DestinationSubnets": {
                        "$id": "#/properties/Filters/items/properties/DestinationSubnets",
                        "type": "array",
                        "title": "The Destinationsubnets Schema",
                        "description": "An array of destination subnets that need to match the Destination IP address of a packet. Packet can match any one value in the array of inputs.",
                        "default": [],
                        "examples": [
                            [
                                "10.1.1.0/24"
                            ]
                        ],
                        "additionalItems": true,
                        "items": {
                            "$id": "#/properties/Filters/items/properties/DestinationSubnets/items",
                            "type": "string",
                            "title": "The Items Schema",
                            "description": "An explanation about the purpose of this instance.",
                            "default": "",
                            "examples": [
                                "10.1.1.0/24"
                            ]
                        }
                    },
                    "SourcePort": {
                        "$id": "#/properties/Filters/items/properties/SourcePort",
                        "type": "array",
                        "title": "The Sourceport Schema",
                        "description": "An array of source ports that need to match the Source port of a packet. Packet can match any one value in the array of inputs.",
                        "default": [],
                        "examples": [
                            [
                                500
                            ]
                        ],
                        "additionalItems": true,
                        "items": {
                            "$id": "#/properties/Filters/items/properties/SourcePort/items",
                            "type": "integer",
                            "title": "The Items Schema",
                            "description": "An explanation about the purpose of this instance.",
                            "default": 0,
                            "examples": [
                                500
                            ]
                        }
                    },
                    "DestinationPort": {
                        "$id": "#/properties/Filters/items/properties/DestinationPort",
                        "type": "array",
                        "title": "The Destinationport Schema",
                        "description": "An array of destination ports that need to match the Destination port of a packet. Packet can match any one value in the array of inputs.",
                        "default": [],
                        "examples": [
                            [
                                4500
                            ]
                        ],
                        "additionalItems": true,
                        "items": {
                            "$id": "#/properties/Filters/items/properties/DestinationPort/items",
                            "type": "integer",
                            "title": "The Items Schema",
                            "description": "An explanation about the purpose of this instance.",
                            "default": 0,
                            "examples": [
                                4500
                            ]
                        }
                    },
                    "Protocol": {
                        "$id": "#/properties/Filters/items/properties/Protocol",
                        "type": "array",
                        "title": "The Protocol Schema",
                        "description": "An array of protocols that need to match the Protocol of a packet. Packet can match any one value in the array of inputs.",
                        "default": [],
                        "examples": [
                            [
                                6
                            ]
                        ],
                        "additionalItems": true,
                        "items": {
                            "$id": "#/properties/Filters/items/properties/Protocol/items",
                            "type": "integer",
                            "title": "The Items Schema",
                            "description": "An explanation about the purpose of this instance.",
                            "default": 0,
                            "examples": [
                                6
                            ]
                        }
                    },
                    "TcpFlags": {
                        "$id": "#/properties/Filters/items/properties/TcpFlags",
                        "type": "integer",
                        "title": "The Tcpflags Schema",
                        "description": "A list of TCP flags. The TCP flags set on the packet must match any flag in the list of flags provided. FIN = 0x01,SYN = 0x02,RST = 0x04,PSH = 0x08,ACK = 0x10,URG = 0x20,ECE = 0x40,CWR = 0x80. An OR of flags can be provided.",
                        "default": 0,
                        "examples": [
                            16
                        ]
                    },
                    "CaptureSingleDirectionTrafficOnly": {
                        "$id": "#/properties/Filters/items/properties/CaptureSingleDirectionTrafficOnly",
                        "type": "boolean",
                        "title": "The Capturesingledirectiontrafficonly Schema",
                        "description": "A flags which when set captures reverse traffic also.",
                        "default": false,
                        "examples": [
                            true
                        ]
                    }
                }
            }
        }
    }
}

パケット キャプチャを開始する - ポータル

Azure portal でパケット キャプチャを設定するには、Azure portal の [VPN Gateway Packet Capture] (VPN Gateway パケット キャプチャ) ブレードに移動し、[パケット キャプチャの開始] ボタンをクリックします

Note

内部パケットと外部パケットの両方をキャプチャする場合は、[ 一方向のトラフィックのみをキャプチャ する] オプションを選択しないでください。

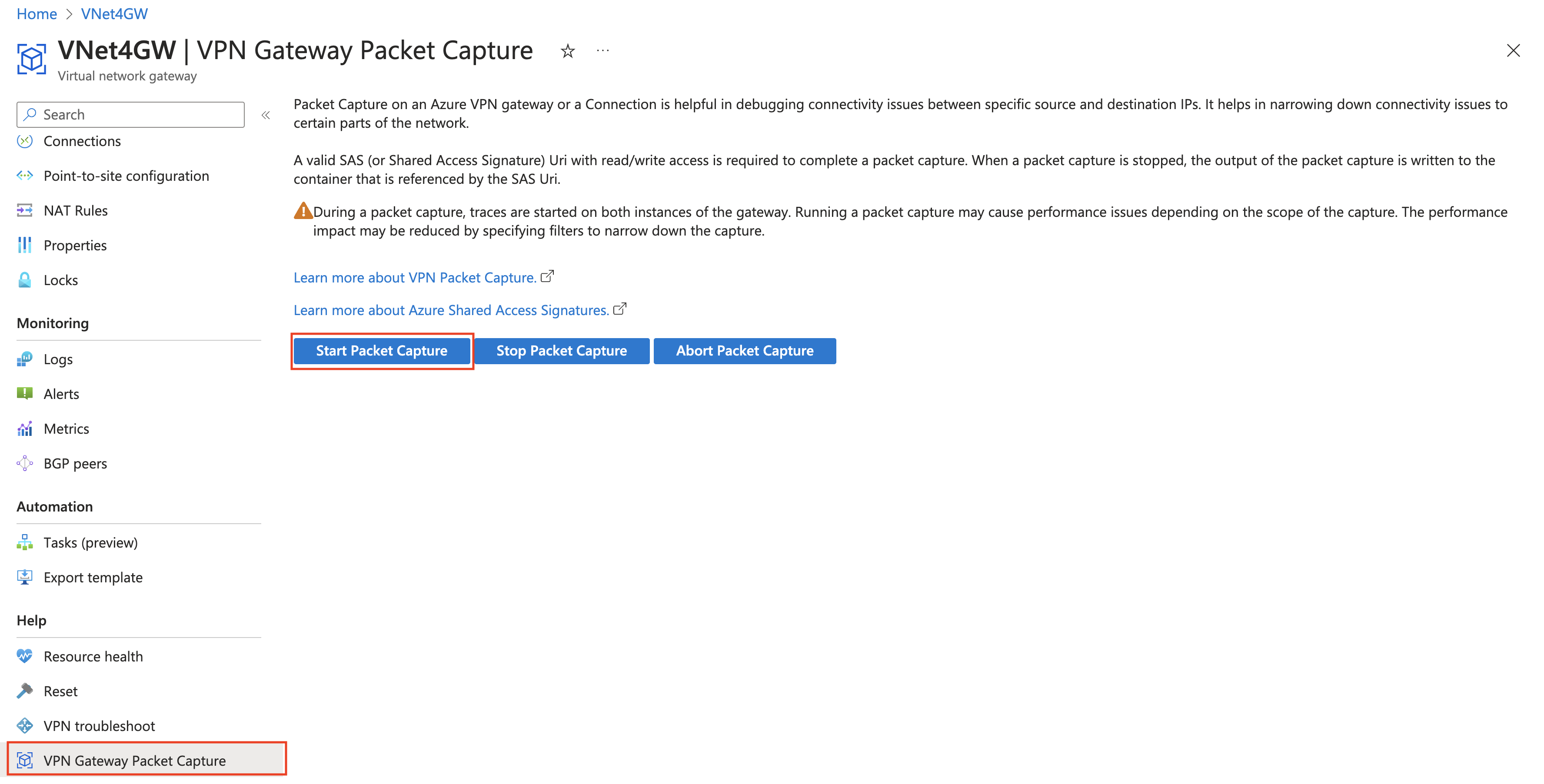

ポータルでのパケット キャプチャの開始のスクリーンショット。

パケット キャプチャを停止する - ポータル

パケット キャプチャを実行するには、読み取り/書き込みアクセス権を持つ有効な SAS (Shared Access Signature) URI が必要です。 パケット キャプチャが停止すると、パケット キャプチャの出力が SAS URI によって参照されているコンテナーに書き込まれます。 SAS URI を取得するには、必要なストレージ アカウントに移動し、適切なアクセス許可を持つ SAS トークンと URL を生成します。

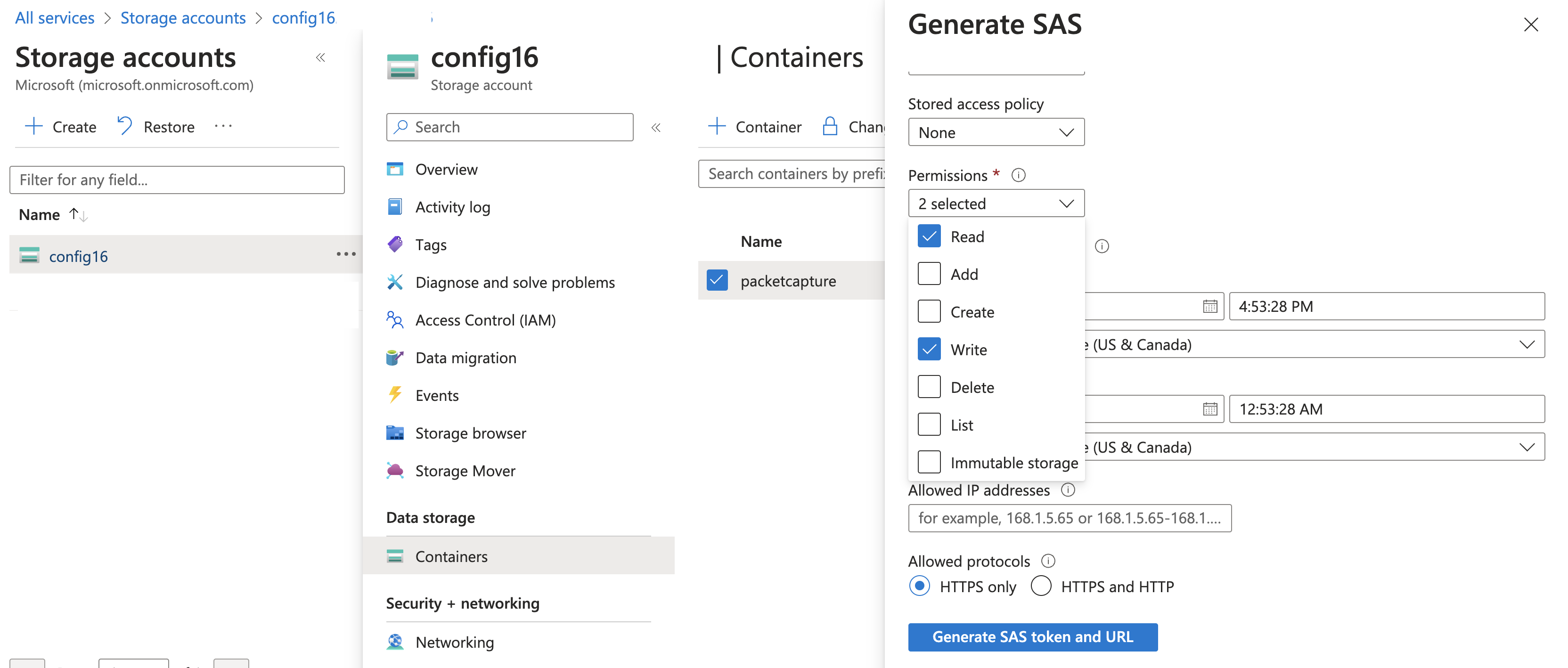

SAS URI トークンのスクリーンショット。

  • BLOB SAS URL をコピーします。これは次の手順で必要になります。

  • Azure portal の [VPN Gateway Packet Capture] (VPN Gateway パケット キャプチャ) ブレードに移動し、[パケット キャプチャの停止] ボタンをクリックします

  • (前の手順の) SAS URL を [Output Sas Uri] (出力の SAS URI) テキスト ボックスに貼り付け、[パケット キャプチャの停止] をクリックします。

ポータルでのパケット キャプチャの停止のスクリーンショット。

  • パケット キャプチャ (pcap) のファイルは指定されたアカウントに格納されます

パケット キャプチャ - PowerShell

次の例は、パケット キャプチャを開始および停止する PowerShell コマンドを示しています。 パラメーター オプションの詳細については、「AzVirtualnetworkGatewayPacketCapture」を参照してください。

前提条件

  • パケット キャプチャ データは、サブスクリプションのストレージ アカウントに記録する必要があります。 ストレージ アカウントの作成に関する記事を参照してください。
  • パケット キャプチャを停止するには、ストレージ アカウントの SASUrl を生成する必要があります。 ユーザー委任 SAS の作成に関する記事を参照してください。

VPN ゲートウェイのパケット キャプチャを開始する

Start-AzVirtualnetworkGatewayPacketCapture -ResourceGroupName "YourResourceGroupName" -Name "YourVPNGatewayName"

省略可能なパラメーター -FilterData を使用してフィルターを適用できます。

VPN ゲートウェイのパケット キャプチャを停止する

Stop-AzVirtualNetworkGatewayPacketCapture -ResourceGroupName "YourResourceGroupName" -Name "YourVPNGatewayName" -SasUrl "YourSASURL"

パラメーター オプションの詳細については、「Stop-AzVirtualNetworkGatewayPacketCapture」を参照してください。

VPN ゲートウェイ接続のパケット キャプチャを開始する

Start-AzVirtualNetworkGatewayConnectionPacketCapture -ResourceGroupName "YourResourceGroupName" -Name "YourVPNGatewayConnectionName"

省略可能なパラメーター -FilterData を使用してフィルターを適用できます。

VPN ゲートウェイ接続のパケット キャプチャを停止する

Stop-AzVirtualNetworkGatewayConnectionPacketCapture -ResourceGroupName "YourResourceGroupName" -Name "YourVPNGatewayConnectionName" -SasUrl "YourSASURL"

パラメーター オプションの詳細については、「Stop-AzVirtualNetworkGatewayConnectionPacketCapture」を参照してください。

重要な考慮事項

  • パケット キャプチャの実行は、パフォーマンスに影響を与える可能性があります。 必要ない場合は、パケット キャプチャを忘れずに停止してください。
  • 推奨される最小パケット キャプチャ期間は 600 秒です。 パス上の複数のコンポーネント間で同期の問題が発生するため、パケット キャプチャの時間が短いと、完全なデータを取得できない場合があります。
  • パケット キャプチャ データ ファイルは PCAP 形式で生成されます。 PCAP ファイルを開くには、Wireshark または他の一般に利用できるアプリケーションを使用します。
  • パケット キャプチャは、ポリシーベースのゲートウェイではサポートされていません。
  • SASurl パラメーターが正しく構成されていない場合、トレースはストレージ エラーで失敗する可能性があります。 SASurl パラメーターを正しく生成する方法の例については、「SASurl」を参照してください。
  • ユーザー委任 SAS を構成している場合は、ストレージ BLOB データ所有者などの、ストレージ アカウントに対する適切な RBAC アクセス許可がユーザー アカウントに付与されていることを確認します。

次のステップ

VPN Gateway の詳細については、「VPN ゲートウェイとは」をご覧ください。
