サンプル構成: Cisco ASA デバイス (IKEv2/BGP なし)

[アーティクル]
06/01/2023

この記事では、Cisco Adaptive Security Appliance (ASA) デバイスを Azure VPN ゲートウェイに接続するためのサンプル構成を紹介します。この例は、ボーダーゲートウェイプロトコル (BGP) を使用せずに IKEv2 を実行する Cisco ASA デバイスに適用されます。

デバイスの概略

デバイスの製造元:Cisco
デバイスのモデル:ASA
ターゲットバージョン:8.4 以降
テスト済みのモデル:ASA 5505
テスト済みのバージョン:9.2
IKE のバージョン:IKEv2
BGP:いいえ
Azure VPN ゲートウェイの種類:ルートベースの VPN ゲートウェイ

Note

このサンプル構成では、Cisco ASA デバイスが Azure のルートベースの VPN ゲートウェイに接続されます。この接続では、こちらの記事で説明したカスタム IPsec/IKE ポリシーと UsePolicyBasedTrafficSelectors オプションが使用されます。

このサンプルで使用する ASA デバイスの IKEv2 ポリシーは、VTI ベースではなくアクセスリストベースの構成であることが必要です。オンプレミスの VPN デバイスで IKEv2 ポリシーがサポートされることを、VPN デバイスベンダーの仕様で確認してください。

VPN デバイスの要件

Azure VPN ゲートウェイでは、標準の IPsec/IKE プロトコルスイートを使用してサイト間 (S2S) VPN トンネルが確立されます。 Azure VPN ゲートウェイで使用する IPsec/IKE プロトコルパラメーターと既定の暗号アルゴリズムについて詳しくは、VPN デバイスに関する記事を参照してください。

Note

暗号化の要件に関する記事の説明に従って、特定の接続を対象に、暗号アルゴリズムとキーの強度の組み合わせを具体的に指定することもできます。アルゴリズムとキーの強度の組み合わせを具体的に指定する場合は必ず、対応する仕様をご利用の VPN デバイスで使用してください。

単一の VPN トンネル

この構成は、Azure VPN ゲートウェイとオンプレミスの VPN デバイスの間にある単一の S2S VPN トンネルで構成されます。 VPN トンネル上に BGP を構成することもできます。

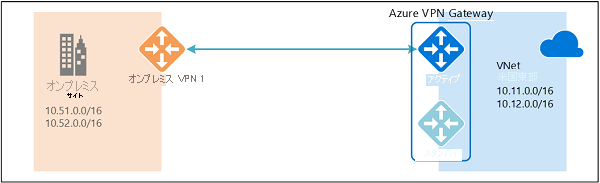

単一の S2S VPN トンネル

Azure の構成を作成する具体的な手順については、単一の VPN トンネルの設定に関する記事を参照してください。

仮想ネットワークと VPN ゲートウェイの情報

このセクションでは、サンプルのパラメーターの一覧を示します。

パラメーター	Value
仮想ネットワークアドレスプレフィックス	10.11.0.0/16 10.12.0.0/16
Azure VPN Gateway IP	Azure_Gateway_Public_IP
オンプレミスアドレスプレフィックス	10.51.0.0/16 10.52.0.0/16
オンプレミス VPN デバイス IP	OnPrem_Device_Public_IP
* 仮想ネットワーク BGP ASN	65010
* Azure BGP ピア IP	10.12.255.30
* オンプレミス BGP ASN	65050
* オンプレミス BGP ピア IP	10.52.255.254

* BGP 専用のオプションパラメーター。

IPsec/IKE のポリシーとパラメーター

以下の表に、サンプルで使用されている IPsec/IKE のアルゴリズムとパラメーターの一覧を示します。これらのアルゴリズムが VPN デバイスのモデルとファームウェアバージョンでサポートされていることを、ご使用の VPN デバイスの仕様で確認してください。

IPsec/IKEv2	Value
IKEv2 暗号化	AES256
IKEv2 整合性	SHA384
DH グループ	DHGroup24
* IPsec 暗号化	AES256
* IPsec 整合性	SHA1
PFS グループ	PFS24
QM SA の有効期間	7,200 秒
トラフィックセレクター	UsePolicyBasedTrafficSelectors $True
事前共有キー	PreSharedKey

* 一部のデバイスでは、IPsec 暗号化アルゴリズムが AES-GCM である場合に IPsec 整合性の値を null にする必要があります。

ASA デバイスのサポート

IKEv2 のサポートには ASA バージョン 8.4 以降が必要です。
DH グループおよび PFS グループのグループ 5 以降のサポートには ASA バージョン 9.x が必要です。
AES-GCM による IPsec の暗号化と、SHA-256、SHA-384、SHA-512 との IPsec の整合性のサポートには、ASA パージョン 9.x が必要です。より新しい ASA デバイスには、このサポート要件が当てはまります。公開時点では、ASA モデル 5505、5510、5520、5540、5550、および 5580 は、これらのアルゴリズムはサポートされていません。これらのアルゴリズムが VPN デバイスのモデルとファームウェアバージョンでサポートされていることを、ご使用の VPN デバイスの仕様で確認してください。

デバイスのサンプル構成

スクリプトのサンプルは、前出のセクションで説明した構成およびパラメーターに基づいたものです。 S2S VPN トンネルの構成は、次の部分で構成されます。

インターフェイスとルート
アクセスリスト
IKE ポリシーとパラメーター (フェーズ 1 またはメインモード)
IPsec ポリシーとパラメーター (フェーズ 2 またはクイックモード)
その他のパラメーター (TCP MSS クランプなど)

重要

サンプルスクリプトを使用する前に、次の手順を完了する必要があります。スクリプト内のプレースホルダーの値は、実際の構成に使用するデバイスの設定に置き換えてください。

インターフェイス内外のインターフェイスの構成を指定します。
内部/プライベートおよび外部/パブリックネットワークのルートを特定します。
すべての名前とポリシー番号がデバイスで一意であることを確認します。
暗号アルゴリズムがデバイスでサポートされていることを確認します。
次のプレースホルダーの値を実際の構成の値に置き換えます。
- 外部インターフェイスの名前: outside
- Azure_Gateway_Public_IP
- OnPrem_Device_Public_IP
- IKE:Pre_Shared_Key
- 仮想ネットワークおよびローカルネットワークゲートウェイの名前:VNetName と LNGName
- 仮想ネットワークおよびオンプレミスのネットワークアドレス プレフィックス
- 適切なネットマスク

サンプルスクリプト

! Sample ASA configuration for connecting to Azure VPN gateway
!
! Tested hardware: ASA 5505
! Tested version:  ASA version 9.2(4)
!
! Replace the following place holders with your actual values:
!   - Interface names - default are "outside" and "inside"
!   - <Azure_Gateway_Public_IP>
!   - <OnPrem_Device_Public_IP>
!   - <Pre_Shared_Key>
!   - <VNetName>*
!   - <LNGName>* ==> LocalNetworkGateway - the Azure resource that represents the
!     on-premises network, specifies network prefixes, device public IP, BGP info, etc.
!   - <PrivateIPAddress> ==> Replace it with a private IP address if applicable
!   - <Netmask> ==> Replace it with appropriate netmasks
!   - <Nexthop> ==> Replace it with the actual nexthop IP address
!
! (*) Must be unique names in the device configuration
!
! ==> Interface & route configurations
!
!     > <OnPrem_Device_Public_IP> address on the outside interface or vlan
!     > <PrivateIPAddress> on the inside interface or vlan; e.g., 10.51.0.1/24
!     > Route to connect to <Azure_Gateway_Public_IP> address
!
!     > Example:
!
!       interface Ethernet0/0
!        switchport access vlan 2
!       exit
!
!       interface vlan 1
!        nameif inside
!        security-level 100
!        ip address <PrivateIPAddress> <Netmask>
!       exit
!
!       interface vlan 2
!        nameif outside
!        security-level 0
!        ip address <OnPrem_Device_Public_IP> <Netmask>
!       exit
!
!       route outside 0.0.0.0 0.0.0.0 <NextHop IP> 1
!
! ==> Access lists
!
!     > Most firewall devices deny all traffic by default. Create access lists to
!       (1) Allow S2S VPN tunnels between the ASA and the Azure gateway public IP address
!       (2) Construct traffic selectors as part of IPsec policy or proposal
!
access-list outside_access_in extended permit ip host <Azure_Gateway_Public_IP> host <OnPrem_Device_Public_IP>
!
!     > Object group that consists of all VNet prefixes (e.g., 10.11.0.0/16 &
!       10.12.0.0/16)
!
object-group network Azure-<VNetName>
 description Azure virtual network <VNetName> prefixes
 network-object 10.11.0.0 255.255.0.0
 network-object 10.12.0.0 255.255.0.0
exit
!
!     > Object group that corresponding to the <LNGName> prefixes.
!       E.g., 10.51.0.0/16 and 10.52.0.0/16. Note that LNG = "local network gateway".
!       In Azure network resource, a local network gateway defines the on-premises
!       network properties (address prefixes, VPN device IP, BGP ASN, etc.)
!
object-group network <LNGName>
 description On-Premises network <LNGName> prefixes
 network-object 10.51.0.0 255.255.0.0
 network-object 10.52.0.0 255.255.0.0
exit
!
!     > Specify the access-list between the Azure VNet and your on-premises network.
!       This access list defines the IPsec SA traffic selectors.
!
access-list Azure-<VNetName>-acl extended permit ip object-group <LNGName> object-group Azure-<VNetName>
!
!     > No NAT required between the on-premises network and Azure VNet
!
nat (inside,outside) source static <LNGName> <LNGName> destination static Azure-<VNetName> Azure-<VNetName>
!
! ==> IKEv2 configuration
!
!     > General IKEv2 configuration - enable IKEv2 for VPN
!
group-policy DfltGrpPolicy attributes
 vpn-tunnel-protocol ikev1 ikev2
exit
!
crypto isakmp identity address
crypto ikev2 enable outside
!
!     > Define IKEv2 Phase 1/Main Mode policy
!       - Make sure the policy number is not used
!       - integrity and prf must be the same
!       - DH group 14 and above require ASA version 9.x.
!
crypto ikev2 policy 1
 encryption       aes-256
 integrity        sha384
 prf              sha384
 group            24
 lifetime seconds 86400
exit
!
!     > Set connection type and pre-shared key
!
tunnel-group <Azure_Gateway_Public_IP> type ipsec-l2l
tunnel-group <Azure_Gateway_Public_IP> ipsec-attributes
 ikev2 remote-authentication pre-shared-key <Pre_Shared_Key>
 ikev2 local-authentication  pre-shared-key <Pre_Shared_Key>
exit
!
! ==> IPsec configuration
!
!     > IKEv2 Phase 2/Quick Mode proposal
!       - AES-GCM and SHA-2 requires ASA version 9.x on newer ASA models. ASA
!         5505, 5510, 5520, 5540, 5550, 5580 are not supported.
!       - ESP integrity must be null if AES-GCM is configured as ESP encryption
!
crypto ipsec ikev2 ipsec-proposal AES-256
 protocol esp encryption aes-256
 protocol esp integrity  sha-1
exit
!
!     > Set access list & traffic selectors, PFS, IPsec proposal, SA lifetime
!       - This sample uses "Azure-<VNetName>-map" as the crypto map name
!       - ASA supports only one crypto map per interface, if you already have
!         an existing crypto map assigned to your outside interface, you must use
!         the same crypto map name, but with a different sequence number for
!         this policy
!       - "match address" policy uses the access-list "Azure-<VNetName>-acl" defined
!         previously
!       - "ipsec-proposal" uses the proposal "AES-256" defined previously
!       - PFS groups 14 and beyond requires ASA version 9.x.
!
crypto map Azure-<VNetName>-map 1 match address Azure-<VNetName>-acl
crypto map Azure-<VNetName>-map 1 set pfs group24
crypto map Azure-<VNetName>-map 1 set peer <Azure_Gateway_Public_IP>
crypto map Azure-<VNetName>-map 1 set ikev2 ipsec-proposal AES-256
crypto map Azure-<VNetName>-map 1 set security-association lifetime seconds 7200
crypto map Azure-<VNetName>-map interface outside
!
! ==> Set TCP MSS to 1350
!
sysopt connection tcpmss 1350
!

シンプルなデバッグコマンド

デバッグには、次の ASA コマンドを使用します。

IPsec または IKE のセキュリティアソシエーション (SA) を表示します。
```
show crypto ipsec sa
show crypto ikev2 sa
```
デバッグモードに切り替えます。
```
debug crypto ikev2 platform <level>
debug crypto ikev2 protocol <level>
```
debug コマンドを使用すると、重要な出力をコンソールで生成することができます。
デバイスの現在の構成を表示します。
```
show run
```
show サブコマンドを使用すると、デバイス構成の特定の部分を一覧表示できます。
```
show run crypto
show run access-list
show run tunnel-group
```

次のステップ

アクティブ/アクティブのクロスプレミス接続と VNet 間接続を構成する方法については、アクティブ/アクティブの VPN ゲートウェイの構成に関するページを参照してください。
