ワークフローの追跡の構成

2025-06-22

ワークフローは、次の 3 つの方法で実行できます。

Hosted in WorkflowServiceHost
として実行されます。 WorkflowApplication
を使用して直接実行される WorkflowInvoker

ワークフローホスティングオプションに応じて、コードまたは構成ファイルを使用して追跡参加要素を追加できます。このトピックでは、追跡参加要素を WorkflowApplication と WorkflowServiceHostに追加して追跡を構成する方法と、 WorkflowInvokerを使用するときに追跡を有効にする方法について説明します。

ワークフローアプリケーション追跡の構成

ワークフローは、 WorkflowApplication クラスを使用して実行できます。このトピックでは、追跡参加要素を WorkflowApplication ワークフローホストに追加することで、.NET Framework 4.6.1 ワークフローアプリケーションに対して追跡を構成する方法について説明します。この場合、ワークフローはワークフローアプリケーションとして実行されます。ワークフローアプリケーションは、 WorkflowApplication クラスを使用したセルフホステッド .exe ファイルである (構成ファイルを使用するのではなく) コードを使用して構成します。追跡参加要素は、 WorkflowApplication インスタンスに拡張機能として追加されます。これを行うには、WorkflowApplication インスタンスの拡張機能コレクションに TrackingParticipant を追加します。

ワークフローアプリケーションの場合は、次のコードに示すように、 EtwTrackingParticipant 動作拡張機能を追加できます。

LogActivity activity = new LogActivity();

WorkflowApplication instance = new WorkflowApplication(activity);
EtwTrackingParticipant trackingParticipant =
    new EtwTrackingParticipant
{

        TrackingProfile = new TrackingProfile
           {
               Name = "SampleTrackingProfile",
               ActivityDefinitionId = "ProcessOrder",
               Queries = new WorkflowInstanceQuery
               {
                  States = { "*" }
              }
          }
       };
instance.Extensions.Add(trackingParticipant);

ワークフローサービス追跡の構成

ワークフローは、 WorkflowServiceHost サービスホストでホストされている場合に WCF サービスとして公開できます。 WorkflowServiceHost は、ワークフローベースのサービスに特化した .NET ServiceHost 実装です。このセクションでは、 WorkflowServiceHostで実行されている .NET Framework 4.6.1 ワークフローサービスの追跡を構成する方法について説明します。これは、サービスの動作を指定するか、サービスホストの Behaviors コレクションに追跡固有の動作を追加することによって、Web.config ファイル (Web ホステッドサービス用) または App.config ファイル (コンソールアプリケーションなど、スタンドアロンアプリケーションでホストされているサービスの場合) を使用して構成されます。

WorkflowServiceHostでホストされているワークフローサービスの場合は、次の例に示すように、構成ファイルの<behavior>要素を使用してEtwTrackingParticipantを追加できます。

<behaviors>
   <serviceBehaviors>
        <behavior>
          <etwTracking profileName="Sample Tracking Profile" />
        </behavior>
   </serviceBehaviors>
</behaviors>

または、 WorkflowServiceHostでホストされているワークフローサービスの場合は、コードを使用して EtwTrackingParticipant 動作拡張機能を追加できます。カスタム追跡参加要素を追加するには、新しい動作拡張機能を作成し、次のコード例に示すように ServiceHost に追加します。

注

カスタム追跡参加要素を追加するカスタム動作要素を作成する方法を示すサンプルコードを表示する場合は、追跡のサンプルを参照してください。

ServiceHost svcHost = new ServiceHost(typeof(WorkflowService), new
                                 Uri("http://localhost:8001/Sample"));
EtwTrackingBehavior trackingBehavior =
    new EtwTrackingBehavior
    {
        ProfileName = "Sample Tracking Profile"
    };
svcHost.Description.Behaviors.Add(trackingBehavior);
svcHost.Open();

追跡参加要素は、動作の拡張機能としてワークフローサービスホストに追加されます。

次のサンプルコードは、構成ファイルから追跡プロファイルを読み取る方法を示しています。

TrackingProfile GetProfile(string profileName, string displayName)
        {
            TrackingProfile trackingProfile = null;
            TrackingSection trackingSection = (TrackingSection)WebConfigurationManager.GetSection("system.serviceModel/tracking");
            if (trackingSection == null)
            {
                return null;
            }

            profileName ??= "";

            //Find the profile with the specified profile name in the list of profile found in config
            var match = from p in new List<TrackingProfile>(trackingSection.TrackingProfiles)
                        where (p.Name == profileName) && ((p.ActivityDefinitionId == displayName) || (p.ActivityDefinitionId == "*"))
                        select p;

            if (match.Count() == 0)
            {
                //return an empty profile
                trackingProfile = new TrackingProfile()
                {
                    ActivityDefinitionId = displayName
                };

            }
            else
            {
                trackingProfile = match.First();
            }

            return trackingProfile;

このサンプルコードでは、追跡プロファイルをワークフローホストに追加する方法を示します。

WorkflowServiceHost workflowServiceHost = serviceHostBase as WorkflowServiceHost;
if (null != workflowServiceHost)
{
    string workflowDisplayName = workflowServiceHost.Activity.DisplayName;
    TrackingProfile trackingProfile = GetProfile(this.profileName, workflowDisplayName);
    workflowServiceHost.WorkflowExtensions.Add(()  => new EtwTrackingParticipant {
        TrackingProfile = trackingProfile
    });
 }

注

追跡プロファイルの詳細については、「追跡プロファイル」を参照してください。

WorkflowInvoker を使用した追跡の構成

WorkflowInvokerを使用して実行されるワークフローの追跡を構成するには、WorkflowInvoker インスタンスに拡張機能として追跡プロバイダーを追加します。次のコード例は、 Custom Tracking サンプルのコード例です。

WorkflowInvoker invoker = new WorkflowInvoker(BuildSampleWorkflow());
invoker.Extensions.Add(customTrackingParticipant);
invoker.Invoke();

イベントビューアーでの追跡レコードの表示

WF の実行を追跡するときに表示するイベントビューアーログには、分析ログとデバッグログの 2 つがあります。どちらも Microsoft の下にあります|Windows|アプリケーション Server-Applications ノード。このセクション内のログには、システム全体に影響を与えるイベントではなく、1 つのアプリケーションからのイベントが含まれています。

デバッグトレースイベントはデバッグログに書き込まれます。イベントビューアーで WF デバッグトレースイベントを収集するには、デバッグログを有効にします。

イベントビューアーを開くには、[ スタート] をクリックし、[実行] をクリックします。 [実行] ダイアログで、「 eventvwr」と入力します。
[イベントビューアー] ダイアログで、[ アプリケーションとサービスログ ] ノードを展開します。
Microsoft、Windows、および Application Server-Applications ノードを展開します。
[アプリケーションサーバーアプリケーション] ノードの下にある [デバッグ] ノードを右クリックし、[ログの有効化] を選択します。
トレースが有効なアプリケーションを実行して、トレースイベントを生成します。
[デバッグ] ノードを右クリックし、[最新の情報に更新] を選択します。トレースイベントは中央のウィンドウに表示されます。

WF 4 には、ETW (Windows イベントトレーシング) セッションに追跡レコードを書き込む追跡参加要素が用意されています。 ETW 追跡参加要素は、追跡レコードをサブスクライブする追跡プロファイルで構成されます。追跡を有効にすると、エラー追跡レコードが ETW に出力されます。 ETW 追跡参加要素によって出力される追跡イベントに対応する ETW 追跡イベント (100 ~ 113 の範囲) は、分析ログに書き込まれます。

追跡レコードを表示するには、次の手順に従います。

イベントビューアーを開くには、[ スタート] をクリックし、[実行] をクリックします。 [実行] ダイアログで、「 eventvwr」と入力します。
[イベントビューアー] ダイアログで、[ アプリケーションとサービスログ ] ノードを展開します。
Microsoft、Windows、および Application Server-Applications ノードを展開します。
[Application Server-Applications] ノードの下の [分析] ノードを右クリックし、[ログの有効化] を選択します。
追跡対応アプリケーションを実行して追跡レコードを生成します。
[分析] ノードを右クリックし、[最新の情報に更新] を選択します。追跡レコードは中央のウィンドウに表示されます。

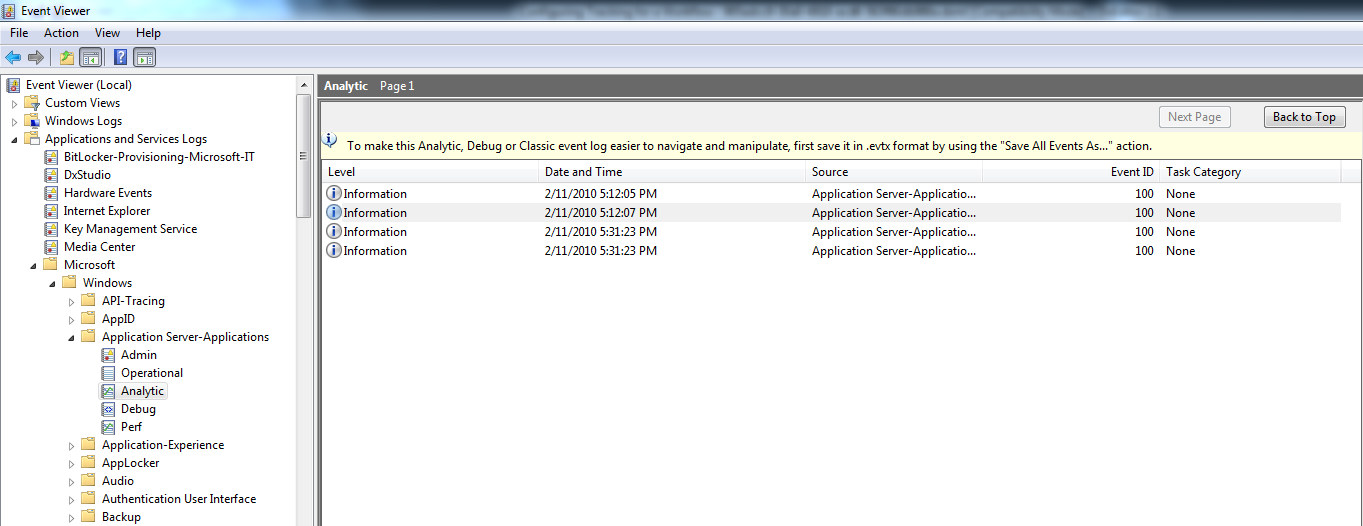

次の図は、イベントビューアーの追跡イベントを示しています。

追跡レコードを示すイベントビューアーのスクリーンショット。

アプリケーション固有のプロバイダー ID の登録

イベントを特定のアプリケーションログに書き込む必要がある場合は、次の手順に従って新しいプロバイダーマニフェストを登録します。

アプリケーション構成ファイルでプロバイダー ID を宣言します。

<system.serviceModel>
    <diagnostics etwProviderId="2720e974-9fe9-477a-bb60-81fe3bf91eec"/>
</system.serviceModel>

マニフェストファイル %windir%\Microsoft.NET\Framework\<latest バージョンの .NET Framework 4.6.1>\Microsoft.Windows.ApplicationServer.Applications.man から一時的な場所にコピーし、Microsoft.Windows.ApplicationServer.Applications_Provider1.man に名前を変更します。

マニフェストファイルの GUID を新しい GUID に変更します。

<provider name="Microsoft-Windows-Application Server-Applications" guid="{2720e974-9fe9-477a-bb60-81fe3bf91eec}" />

既定のプロバイダーをアンインストールしない場合は、プロバイダー名を変更します。

<provider name="Microsoft-Windows-Application Server-Applications" guid="{2720e974-9fe9-477a-bb60-81fe3bf91eec}" />

前の手順でプロバイダー名を変更した場合は、マニフェストファイル内のチャネル名を新しいプロバイダー名に変更します。

<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Admin" chid="ADMIN_CHANNEL" symbol="ADMIN_CHANNEL" type="Admin" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.ADMIN_CHANNEL.message)" />
<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Operational" chid="OPERATIONAL_CHANNEL" symbol="OPERATIONAL_CHANNEL" type="Operational" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.OPERATIONAL_CHANNEL.message)" />
<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Analytic" chid="ANALYTIC_CHANNEL" symbol="ANALYTIC_CHANNEL" type="Analytic" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.ANALYTIC_CHANNEL.message)" />
<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Debug" chid="DEBUG_CHANNEL" symbol="DEBUG_CHANNEL" type="Debug" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.DEBUG_CHANNEL.message)" />
<channel name="Microsoft-Windows-Application Server-Applications_Provider1/Perf" chid="PERF_CHANNEL" symbol="PERF_CHANNEL" type="Analytic" enabled="false" isolation="Application" message="$(string.MICROSOFT_WINDOWS_APPLICATIONSERVER_APPLICATIONS.channel.PERF_CHANNEL.message)" />

次の手順に従って、リソース DLL を生成します。
1. Windows SDK をインストールします。 Windows SDK には、メッセージコンパイラ (mc.exe) とリソースコンパイラ (rc.exe) が含まれています。
2. Windows SDK コマンドプロンプトで、新しいマニフェストファイルで mc.exe を実行します。
```
mc.exe Microsoft.Windows.ApplicationServer.Applications_Provider1.man
```
3. 前の手順で生成したリソースファイルに対して rc.exe を実行します。
```
rc.exe  Microsoft.Windows.ApplicationServer.Applications_Provider1.rc
```
4. NewProviderReg.csという名前の空の cs ファイルを作成します。
5. C# コンパイラを使用してリソース DLL を作成します。
```
csc /target:library /win32res:Microsoft.Windows.ApplicationServer.Applications_Provider1.res NewProviderReg.cs /out:Microsoft.Windows.ApplicationServer.Applications_Provider1.dll
```
6. マニフェストファイル内のリソースとメッセージの dll 名を Microsoft.Windows.ApplicationServer.Applications.Provider1.man から新しい dll 名に変更します。
```
<provider name="Microsoft-Windows-Application Server-Applications_Provider1" guid="{2720e974-9fe9-477a-bb60-81fe3bf91eec}" symbol="Microsoft_Windows_ApplicationServer_ApplicationEvents" resourceFileName="<dll directory>\Microsoft.Windows.ApplicationServer.Applications_Provider1.dll" messageFileName="<dll directory>\Microsoft.Windows.ApplicationServer.Applications_Provider1.dll" />
```
7. wevtutil を使用してマニフェストを登録します。
```
wevtutil im Microsoft.Windows.ApplicationServer.Applications_Provider1.man
```
