マルチプレイヤーセッションディレクトリ

タイトルでは、MPSD を利用して、オンラインのプレイヤーの間でセッション情報を調整します。マルチプレイヤープレイのさまざまなタスクを実行するため異なるタイプのセッションを作成できます。

次の表では、このようなタスクが Xbox 360 でどのように実行されたか、Xbox One 以降 (PC を含む) でどのように実行されるかについて違いを説明します。

関数またはタスク	Xbox 360	Xbox One 以降
ゲームセッション情報の取得	XSessionGetDetails、XSessionSearchByID、または独自に追跡。	サービスからセッション情報を要求する。
ホストの移行	必要に応じて、タイトルは XSessionMigrateHost を呼び出します。	新しいセッションを作成する必要はありません。SessionID 用に新しいホストを割り当てるだけです。
複数のプレイヤーセッションの管理	複数のセッションを一度に扱うことが難しい。たとえば、XNetReplaceKey と XNetUnregisterKey のどちらが適切か。	サービスベースのセッションにより、1 つのセッションの管理がより整理され、複数のセッションの扱いが容易になる。
サインアウトと切断の処理	それぞれ XCloseHandle または XSessionDelete によって切断とサインアウトを別々に処理する必要がある。	集中管理されたサービスがサインアウトと切断の処理を簡素化し、タイムアウトはゲーム構成内で設定される。

セッションのパターン

ゲームセッション
- [プレーヤーのXUID]、[セキュアなデバイスアドレスデータ]、および [プロパティの状態] を持つセッション。これは、実際のゲームプレイセッションとみなせます。
- ピアツーピア、ピアツーホスト、ピアツーサーバー、またはハイブリッドの構成が可能です。
マッチチケットセッション
- 一緒にプレイする他のプレイヤーを見つけるためにマッチメイキングに送信されるセッション。ゲームで追加のプレイヤーを探している場合は、ゲームセッションがチケットセッションでもある場合があります。
サーバーセッション
- Xbox コンピューティング処理を通じて作成および使用されるゲームセッション。

図 1 は MPSD セッションの使用法を示しています。青のボックスは MPSD セッションを表し、赤のボックスはそれらを使用しているサービスです。

図 1: MPSD セッションの使用: (図が見つかりません)

MPSD セッション

セッションは関連するエンティティの 2 つのリストを維持しています。

セッションに参加したか、または招待されたメンバー (ユーザー)
セッションに参加したサーバー (クラウドサーバーまたは専用サーバー)

各エンティティには以下のデータが含まれます。

作成時に設定される定数値
可変プロパティ
読み取り専用のメタデータ

XSAPI および RESTful サービス呼び出し

Xbox サービスセッションとマッチメイキングサービスのインターフェイスには、2 つの方法があります。

標準 HTTPS 呼び出し
XSAPI ラッパー

RESTful サービスへの標準 HTTPS 呼び出しの利用

Xbox One 以降のバージョンでは、Xbox サービスセッションおよびマッチメイキングサービスとインターフェイスを接続するため、まず、RESTful Xbox サービス URI に対する標準の HTTPS 呼び出しを行います。これにより、サーバーやゲームの構成に応じて、タイトルがこれらのサービスを呼び出したり、インターフェイスを取ったりする際に柔軟性が得られます。

これらの URL の一覧については、「Xbox サービス RESTful リファレンス」をご覧ください。

RESTful サービスに XSAPI ラッパーを利用

セッションとマッチメイキングサービスとインターフェイスを接続する 2 つ目の方法は、RESTful サービス URI のラッパーとして機能する XSAPI を使用する方法です。これらの方法では、各呼び出しで HTTPS トラフィックを処理せずに、コード内で API を使用する従来のアプローチを実現できます。

XSAPI の詳細については、xbox-live-api GitHub ページを参照してください。

リファレンスドキュメントは次のとおりです。

JSON 解析 API リファレンス - JSON 解析 API に関する参考資料。
Windows.Web 名前空間 - Windows.Web 名前空間のメンバー。
Xbox Compute SDK リファレンス - Xbox Compute 向けゲームサーバーインスタンスを作成する API。

MPSD セッションとテンプレート

MPSD セッションは、パートナーセンターで取り込まれたテンプレートで作成されます。テンプレートは、作成中のセッションのフレームワークを定義する JSON ドキュメントです。テンプレートでは、新しいセッションの定数が提供されます。

次の抜粋は、テンプレート構成の例です。

// Used for creating the session that you then pass into your match ticket request. This *should* not have any QoS requirements.
MatchTicketSession (Contract Version: 107)
{
    "constants": {
        "system": {
            "version": 1,
            "maxMembersCount": 10,
            "visibility": "private",
            "capabilities": {},
            "memberInitialization": {
                "joinTimeout": 20000,
                "externalEvaluation": false,
                "membersNeededToStart": 1
            }
        },
        "custom": {}
    }
}

// This is the new game session that is returned after you've been matched.
// Note: This is used for in-game QoS. For out-of-game QoS, you will need P2P/HTP requirements.
GameSession (Contract Version:107)
{
    "constants": {
        "system": {
            "maxMembersCount": 12,
            "capabilities": {"connectivity": true }
        },
        "memberInitialization": {
         "joinTimeout": 20000,
         "measurementTimeout": 15000,
         "externalEvaluation": false,
         "membersNeededToStart": 4
         },

   "custom": {}
  }
}

マッチチケットセッションは、memberInitialization オブジェクトに QoS タイムアウト値が設定されたゲームセッションテンプレートと共に使用してください。

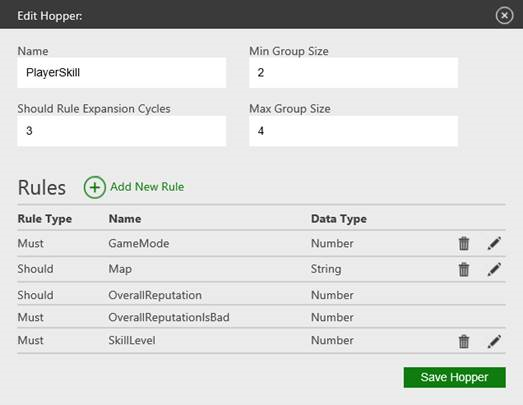

図 2. サンプルホッパー:

[ホッパーの編集] ダイアログボックス

次に示すコードの抜粋は、ピアツーピアのゲームセッションテンプレート (タイトル管理 QoS) の一例です。

{
    "constants": {
        "system": {
            "version": 1,
            "maxMembersCount": 10,
            "visibility": "private",
            "capabilities": {
                "connectivity": true
            },
            "memberInitialization": {
                "joinTimeout": 20000,
                "externalEvaluation": false,
                "membersNeededToStart": 2
            }
        },
        "custom": {}
    }
}

次に示すのは、ピアツーサーバーセッションと RAW テンプレートの例です。

{
    "constants": {
        "system": {
            "version": 1,
            "maxMembersCount": 10,
            "visibility": "private",
            "capabilities": {}
        },
        "custom": {}
    }
}

次のコードは、スマートマッチに使用されるマッチチケットセッションテンプレートの例を示します。

{
    "constants": {
        "system": {
            "version": 1,
            "maxMembersCount": 10,
            "visibility": "private",
            "capabilities": {},
            "memberInitialization": {
                "joinTimeout": 20000,
                "externalEvaluation": false,
                "membersNeededToStart": 1
            }
        },
        "custom": {}
    }
}

どのテンプレートが SCID に設定されているかを確認

セッションテンプレート

SCID 内に存在するセッションテンプレートのリストと、特定のセッションテンプレートの詳細を MPSD から取得できます。

GET /serviceconfigs/{scid}/sessiontemplates

GET /serviceconfigs/{scid}/sessiontemplates/{session-template-name}

セッション状態情報のクエリ

セッションのクエリは、サービス構成レベルおよびセッションテンプレートレベルで行えます。

GET /serviceconfigs/{scid}/sessions

GET /serviceconfigs/{scid}/sessiontemplates/{session-template-name}/sessions

既定では、最大 100 件の非プライベートセッションが返されます。以下のクエリ文字列パラメーターを使用してクエリを修正できます。

クエリ文字列	効果	説明
keyword=foo	キーワード "foo" を持つセッションのみを含めることができます。
XUID=123	ユーザー "123" が参加しているセッションのみが含まれます。	既定では、セッションに含めるには、ユーザーは、セッション内でアクティブになっている必要があります。
reservations=true	ユーザーが予約済みのプレーヤーとして設定されていても、アクティブなプレーヤーになるために参加していないセッションを含みます。	自分のセッションをクエリしている場合や、特定のユーザーのセッションをサーバー間でクエリする場合に限ります。
inactive=true	ユーザーが承諾したがアクティブにプレイされていないセッションが含まれます。	ユーザーは "準備完了" であるが、非アクティブとしてカウントされる "アクティブ" ではないセッション。
private=true	プライベートセッションを含めます。	自分自身のセッションをクエリするとき、またはサーバー間でクエリするときに限定されます。
visibility=open	"オープン" なセッションのみが含まれます。	"プライベート" に設定されている場合は、"private = true" ディレクティブも設定する必要があります。
take=5	最大 5 つのセッションを返します。	0 ～ 100 の範囲で指定します。

結果はセッション参照の JSON 配列です。一部のセッションデータがインラインで含まれます。

注意すべてのクエリにキーワードフィルターと XUID フィルターのどちらかまたは両方を含める必要があります。

private (プライベートセッションを返す) または reservations (ユーザーが参加していないセッションを返す) を true に設定するには、呼び出し元がサーバーレベルでセッションにアクセスできるか、または呼び出し元の XUID クレームが URI の XUID フィルターに一致する必要があります。それ以外の場合は、(そのようなセッションが実際に存在するかどうかに関係なく) 403 Forbidden が返されます。

次に引用するコードはクエリ応答の例を示します。

{
"results": [ {
"xuid": "9876",  // If the session was found from a xuid, that xuid.
"startTime": "2009-06-15T13:45:30.0900000Z",
"sessionRef": {
  "scid": "foo",
  "templateName": "bar",
  "name": "session-seven"
},
"accepted": 4,        // Approximate number of non-reserved members.
"status": "active",   // or "reserved" or "inactive". This is the state of the user in the session, not the session itself. Only present if the session was found using a xuid.
"visibility": "open", // or "private", "visible", or "full"
"myTurn": true,       // Not present is the same as 'false'. Only present if the session was found using a xuid.
"keywords": [ "one", "two" ]
} ]
}

セッションテンプレートの属性

コントラクトスキーマの更新

このドキュメントで最初に述べたように、最新のセッションテンプレートコントラクトバージョンは 107 であり、前のバージョン 104 と比べてスキーマにいくつかの変更点があります。コントラクトバージョン 104 に合わせて記述されたテンプレートを、107 として再発行する場合は更新が必要です。

変更内容の概要は以下のとおりです。

/constants/system/managedInitialization の名前が /constants/system/memberInitialization に変更されます。
- autoEvaluate フィールドの名前が externalEvaluation に変更され、false が既定のままであることを除いて、その極性が変わります。
- membersNeededToStart の既定値を 2 から 1 に変更します。
- joinTimeout の既定値を 5 秒から 10 秒に変更します。
- measurementTimeout の既定値を 5 秒から 30 秒に変更します。
/constants/system/timeouts は削除され、タイムアウトの名前は変更され、/constants/system に再配置されます。
- reserved タイムアウトは reservedRemovalTimeout になります。
- inactive タイムアウトは inactiveRemovalTimeout になり、その新しい既定値は 2 時間ではなく 0 になります。
- ready タイムアウトは readyRemovalTimeout になります。
- sessionEmpty タイムアウトは sessionEmptyTimeout になります。
/constants/system/capabilities/gameplay を true と指定する必要があります。対象となるのは、(マッチセッションやロビーセッションのようなヘルパーセッションと異なり) 実際のゲームプレイを表すセッションであり、この指定は最近のプレイヤーおよび評判レポートを有効にするために必要です。

システムオブジェクト

セッションドキュメント内の各システムオブジェクトには固定スキーマがあり、MPSD によって適用および解釈されます。

PUT 要求の本体内で、システムオブジェクトは検証されてカスタムオブジェクトと同様に結合されます。ただし、カスタムオブジェクトと異なり、システムオブジェクトは結合された後も、これらのスキーマに基づいてさらに検証および処理されます。

/constants/system

{
"version": 1,  //Document Version (FAL release version 1, service contract 107)
"maxMembersCount": 100,  // Defaults to 100 if not set on creation. Must be between 1 and 100.
"visibility": "private",  // Or "visible" or "open", defaults to "open" if not set on creation.

"initiators": [ "1234" ],  // If specified on a new session, the creators xuid must be in the list (or the creator must be a server).
"inviteProtocol": "party",  // Optional URI scheme of the launch URI for invite toasts.

"reservedRemovalTimeout": 10000, // Default is 30 seconds. Member is removed from the session.
"inactiveRemovalTimeout": 0, // Default is zero. Member is removed from the session.
"readyRemovalTimeout": 60000, // Default is three minutes. Member is removed from the session.
"sessionEmptyTimeout": 0, // Default is zero. Session is deleted.

// Capabilities are boolean values that are optionally set in the session template. If no capabilities are needed, an empty "capabilities" object should be in the template in order to prevent capabilities from being specified on session creation, unless the title desires dynamic session capabilities.
"capabilities": {
"clientMatchmaking": true,
"connectivity": true, // Cannot be set if 'large' is specified.
     "suppressPresenceActivityCheck": false,
     "gameplay": false,
     "large": false
},
/* If a "memberInitialization" object is set, the session expects the client system or title to perform initialization following session creation and/or as new members join the session. The timeouts and initialization stages are automatically tracked by the session, including QoS measurements if any metrics are set. These timeouts override the session's reservation and ready timeouts for members that have 'initializationEpisode' set. */
"memberInitialization": {
"joinTimeout": 20000,  // Milliseconds. Unspecified counts as 10 seconds.
"externalEvaluation": false,
"membersNeededToStart": 2  // Unspecified counts as 1. Must be between 0 and maxMembersCount. Only applies to episode 1. If 00 and the session is created with no members to initialize, episode 1 is skipped..
},

/properties/system

{
// Optional array of case-insensitive strings. Cannot be set if the session's visibility is "private".
"keywords": [ "hello" ],

// Array of integer indices of members whose turn it is. Defaults to empty. Can't be set (and doesn't appear) on large sessions.
"turn": [ 0 ],

/* Restricts who can join "open" sessions. (Has no effect on reservations, which means it has no impact on "private" and "visible" sessions.) Defaults to "none". On large sessions, "none" is the only valid value.
If "local", only users whose token's DeviceId matches someone else already in the session and "active": true.
If "followed", only local users (as defined above) and users who are followed by an existing (not reserved) member of the session can join without a reservation. */
"joinRestriction": "none",

// Device token of the host. Must match the "deviceToken" of at least one member, otherwise this field is deleted.
// If "peerToHostRequirements" is set and "host" is set, the measurement stage assumes the given host is the correct host and only measures metrics to that host.
// Can't be set on large sessions.
"host": "99e4c701",

// Can only be set while "initializing/stage" is "evaluating". True indicates success, and false indicates failure. Once set, "initializing/stage" is immediately updated, and this field is removed.
"initializationSucceeded": true,

/* The ordered list of case-insensitive connection strings that the session could use to connect to a game server. Generally titles should use the first on the list, but sophisticated titles could use a custom mechanism (e.g. Thunderhead) for choosing one of the others (e.g. based on load). */
"serverConnectionStringCandidates": [ "datacenter b", "serverfarm a" ],

"matchmaking": {
    "targetSessionConstants": { },
    // Force a specific connection string to be used (useful in preserveSession=always cases).
    "serverConnectionString": "datacenter b",
},

// True if the match that was found didn't work out and needs to be resubmitted. Set to false to signal that the match did work, and the matchmaking service can release the session.
"matchmakingResubmit": true
}

タイムアウト

タイマーおよびその他の外部イベントによってセッションを変更できます。 MPSD の Timeouts オブジェクトは、セッションの有効期間とメンバーを管理するための基本的なメカニズムを提供します。

セッションの nextTimer フィールドは次のタイマーの日時を表します。クライアントは、この情報を使用して、次のポーリングの適切な間隔を選択できます。この値は Expires HTTP ヘッダーでも返されます。

タイムアウトはミリ秒単位で指定します。 0 が指定可能で、直ちにタイムアウトすることを意味します。

所与のタイムアウト値が指定されていない場合は、無限大と見なされます。タイムアウトには既定値があるため、タイムアウトを無限にするには、セッションテンプレートで明示的に "null" を指定する必要があります。

SessionEmptyTimeout

/constants/system/sessionEmptyTimeout の値は、セッションが空になってから削除されるまでのミリ秒数を構成します。既定値は 0 であり、セッションは直ちに削除されます。値を指定しないと、空のセッションは無期限に存在します。

メンバータイムアウト

/constants/system に含まれる他の 3 つのタイムアウトは、メンバーが特定の状態にとどまることができる時間を制御します。

reservedRemovalTimeout
- タイムアウト期限が過ぎると予約は削除されます。既定は 30 秒です。
inactiveRemovalTimeout
- 非アクティブメンバーは、既定では 2 時間後にセッションから削除されます。
readyRemovalTimeout
- 既定では、"準備完了" のメンバーは 3 分後に非アクティブ状態に戻ります。

セッションドキュメントでのメンバー初期化

メンバー初期化

memberInitialization オブジェクトは、セッションの作成後と新しいメンバーのセッション参加時のいずれかまたは両方の初期化ステージを制御します。タイムアウトおよび初期化ステージは、セッションによって自動的に追跡されます。これには、メトリックが設定されている場合の QoS 測定が含まれます。

これらのタイムアウトは、initializationEpisode が設定されているメンバーのセッションの予約および準備完了のタイムアウトを上書きします。

例:

"memberInitialization": {
        "joinTimeout": 5000,
        "measurementTimeout": 5000,
        "evaluationTimeout": 5000,    // only specify for external evaluation
        "externalEvaluation": true,
         "membersNeededToStart": 2
    },

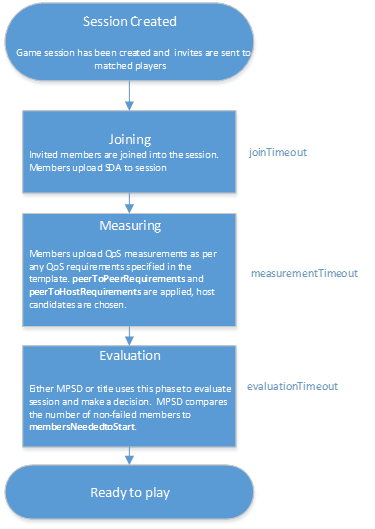

図 3. メンバー初期化フロー:

メンバー初期化フローチャート

メンバー初期化の 3 つのステージでは、それぞれタイムアウトが可能です。

joiningTimeout
- ユーザーがセッションに参加しなければならない時間 (ミリ秒)。参加に失敗したメンバーの予約は削除されます。
measuringTimeout
- メンバーが測定値をアップロードしなければならない時間。測定値をアップロードできなかったメンバーは failureReason が "timeout" に設定されます。
evaluationTimeout
- メンバーが評価を決定してアップロードしなければならない時間。決定が受信されない場合、失敗としてカウントされます。

externalEvaluation

MPSD は、セッションテンプレートで定義された要件に基づいて自動 QoS 評価を実行できます。評価は externalEvaluation が false に設定されている場合に実行されます。 evaluationTimeout が設定されている場合は、externalEvaluation は true である必要があります。 2 つのピアツーピアまたはピアツーホスト要件が存在する場合は、セッションに自動で初期化を完了させるために、引き続き externalEvaluation を false に設定してください。

membersNeededToStart

これは、"initialize": "true" で存在する必要がある最小限のメンバー予約数であり、自動評価が成功するため QoS を渡す必要があります。

エピソード初期化

memberInitialization オブジェクトが設定されているとき、MPSD は初期化フェーズをエピソード単位で進めます。最初のエピソードはセッションが作成されたときに開始され、テンプレートで定義されているすべてのフェーズを含みます。

エピソードが既に実行されているときに招待されたか参加した新しいメンバーは、次のエピソードに対してマークされます。エピソードまたは memberInitialization 全般の状態は、セッションの initializing オブジェクトから取得できます。

注意このオブジェクトは初期化が完了した後に削除されます。

例:

"initializing": {
    "stage": "measuring",
    "stageStartTime": "2009-06-15T13:45:30.0900000Z",
    "episode": 1
},

ステージは、参加、測定、評価の順に遷移します。エピソードが失敗した場合、ステージは failed に設定され、セッションは初期化できません。それ以外の場合、初期化エピソードが完了すると、initializing オブジェクトは削除されます。

初期化の失敗は、各メンバーについても追跡できます。 joining または measuring ステージからの遷移時にこのメンバーが成功しなかった場合に設定されます。

以下に例を示します。

"initializationFailure": "latency",

優先度順に、この属性の値は timeout、latency、bandwidthdown、bandwidthup、network、group、または episode に設定できます。 network の値は、ネットワークの構成や、ネットワークアドレス変換 (NAT) の競合のような条件が原因で QoS メトリックを測定できなかったことを意味します。

joining の終了時の値として可能性があるのは group だけです (joining からのタイムアウト時に予約は削除されます)。

memberInitialization が設定されていて、メンバーに "initialize": true が追加された場合、これはメンバーが参加しようとしている初期化エピソードに追加されます。値 1 は、その作成時に新しいセッションに追加されるメンバーに使用され、初期化エピソードの終了時に削除されます。

"initializationEpisode": 1,

マッチチケットセッション

MPSD セッションがマッチチケットセッションとして使用されているとき、いくつかの特別なセッションプロパティおよび定数が使用されます。

/members/{index}/constants/system

{

  {
  "xuid": "12345678",

  "initialize": "false", // Run initialization for this user (if "memberInitialization" is set). Defaults to false.

マッチメイキングサービスでユーザーがセッションに追加されるとき、ユーザーがセッションにマッチングされた過程および理由に関するいくつかのコンテキストが matchmakingResult フィールドで提供されます。

"matchmakingResult": {

これは、マッチメイキングセッションからのユーザーの serverMeasurements のコピーです。

"serverMeasurements": {
    "east.thunderhead.azure.com": {
        "latency": 233  // Milliseconds
      }
    }
  }
}

サービス品質 (QoS) テンプレート

MPSD がネットワークレイヤーおよび本体のソーシャル機能と調整を行うために必要な値をゲームセッションテンプレートに追加することができます。この調整の目的は、セッションが作成される前と、ゲームの参加準備が整ったことがユーザーに通知される前に、接続状態の品質を検証することです。

次に引用するコードは、QoS 付きピアツーホストゲームセッションテンプレートの例です。

{
    "constants": {
        "system": {
            "version": 1,
            "maxMembersCount": 20,
            "visibility": "private",
            "capabilities": {
                "connectivity": true
            },
            "memberInitialization": {
                "joinTimeout": 20000,
                "externalEvaluation": false,
                "membersNeededToStart": 1
            },
            "peerToHostRequirements": {
                "latencyMaximum": 350,
                "bandwidthDownMinimum": 1000,
                "bandwidthUpMinimum": 100,
                "hostSelectionMetric": "latency"
            }
        },
        "custom": {}
    }
}

次に引用するコードは、QoS 付きピアツーピアゲームセッションテンプレートの例です。

{
    "constants": {
        "system": {
            "version": 1,
            "maxMembersCount": 20,
            "visibility": "private",
            "capabilities": {
                "connectivity": true
            },
            "memberInitialization": {
                "joinTimeout": 20000,
                "externalEvaluation": false,
                "membersNeededToStart": 1
            },
            "peerToPeerRequirements": {
                "latencyMaximum": 250,
                "bandwidthMinimum": 10000
            }
        },
        "custom": {}
    }
}

QoS セッションテンプレート属性

memberInitialization オブジェクトが設定されている場合、セッションの作成後と新しいメンバーのセッション参加時のいずれかまたは両方で、クライアントシステムまたはタイトルが初期化を実行することが期待されます。

タイムアウトおよび初期化ステージは、セッションによって自動的に追跡されます。これには、メトリックが設定されている場合の QoS 測定が含まれます。

これらのタイムアウトは、initializationEpisode が設定されているメンバーのセッションの予約および準備完了のタイムアウトを上書きします。

"memberInitialization": {
"joinTimeout": 5000,  // Milliseconds. Unspecified counts as 10 seconds.
"measurementTimeout": 5000,  // Milliseconds. Unspecified counts as 30 seconds.
"evaluationTimeout": 5000,  // Milliseconds. Can only be set if 'externalEvaluation' is true. Unspecified counts as 5 seconds.
"externalEvaluation": true,
"membersNeededToStart": 2  // Unspecified counts as 1. Must be between 0 and maxMembersCount. Only applies to episode 1. If 0 and the session is created with no members to initialize, episode 1 is skipped.
},

QoS を行うゲームセッションには、接続機能が必要です。 metrics を指定しない場合、QoS 要件を満たすために必要な既定値が使用されます。 "metrics" が指定されている場合は、QoS 要件を満たすために十分なものである必要があります。

"metrics": {
    "latency": true,
    "bandwidthDown": true,
    "bandwidthUp": true,
    "custom": true

以下のしきい値は、セッション内のすべてのメンバーのペアになっている接続ごとに適用されます。

"peerToPeerRequirements": {
    "latencyMaximum": 250,  // Milliseconds
    "bandwidthMinimum": 10000  // Kilobits per second
},

以下のしきい値は、ホスト候補からの接続ごとに適用されます。

"peerToHostRequirements": {
    "latencyMaximum": 250,  // Milliseconds
    "bandwidthDownMinimum": 100000,  // Kilobits per second
    "bandwidthUpMinimum": 1000,  // Kilobits per second
    "hostSelectionMetric": "bandwidthup"  // Or "bandwidthdown" or "latency". Not specified is the same as "latency".
},

以下の潜在的なサーバー接続文字列が評価される必要があります (接続文字列は小文字でなければならない点に注意してください)。

"measurementServerAddresses": {
        "east.thunderhead.azure.com": {
            "secureDeviceAddress": "r5Y="  // Base-64 encoded secure-device-address
        },
        "west.thunderhead.azure.com": {
            "secureDeviceAddress": "rwY="
        }
    }
}

members/{index}/properties/system

これらのフラグは、メンバーの状態と activeTitle を制御します。相互排他的です (両方を true に設定することはできません)。それぞれ、false は "存在しない" ことと同じです。既定の状態は "inactive" であり、どちらも存在しないことを意味します。

"ready": true,
"active": false,

// Base-64 blob, or not present. Empty-string is the same as not present.
// 'capabilities/connectivity' must be enabled in order for this to be set.
"secureDeviceAddress": "ryY=",

// List of members in my group, by index. Each element must be an integer 0 <= n < 'membersInfo/next'.
// During member initialization, if any members in the list fail, this member will also fail.
"group": [ 5 ],

// QoS measurements by lower-case device token.
// Like all fields, "measurements" must be updated as a whole. It should be set once when measurement is complete, not incrementally.
// Metrics can me omitted if they weren't successfully measured, i.e. the peer is unreachable.
// If a "measurements" object is set, it can't contain an entry for the member's own address.
"measurements": {
"e69c43a8": {
"latency": 5953,  // Milliseconds
"bandwidthDown": 19342,  // Kilobits per second
"bandwidthUp": 944,  // Kilobits per second
"custom": { }
     }
},

// QoS measurements by game-server connection string. Like all fields, "serverMeasurements" must be updated as a whole, so it should be set once when measurement is complete.
// If empty, it means that none of the measurements completed within the "serverMeasurementTimeout".
    "serverMeasurements": {
        "east.thunderhead.azure.com": {
            "latency": 233  // Milliseconds
        }
    },

// Subscriptions for shoulder taps on session changes. The 'profile' indicates which session changes to tap as well as other properties of the registration like the min time between taps.
// The subscription is named with a client-generated GUID that is also sent back with the tap as a context ID.
// Subscriptions can be added and removed individually, without affecting other subscriptions in the "subscriptions" object.
// To remove a subscription, set its context ID to null.
// (Like the "ready" and "active" flags, the "subscriptions" data is copied out and maintained internally, so the normal replace-all rule on system fields doesn't apply to "subscriptions".)
"subscriptions": {
"961dc162-3a8c-4982-b58b-0347ed086bc9": {
"profile": "party",  // Or "matchmaking", "initialization", "roster", "queueHost", or "queue"
"onBehalfOfTitleId": "3948320593",  // Optional decimal title ID of the registered channel.  If not set the title ID is taken from the token.
},
"709fef70-4638-4b94-905b-24cb02706eb5": null
}
}

QoS フェーズとセッション初期化の詳細

テンプレートがメンバー初期化を完了した後、MPSD がゲーム作成の QoS 結果を追跡し、レポートします。この処理の進行状況は、前の「メンバー初期化」のセクションで説明したように、セッションドキュメントの initializing オブジェクトによって表されます。

initializing オブジェクトには、初期化の現在のステージを表す stage 属性があります。ステージは joining から measuring、evaluating の順に進行します。

エピソード #1 の初期化が失敗した場合、ステージは failed に設定され、セッションは初期化できません。それ以外の場合、初期化エピソードが完了すると、"initializing" オブジェクトは削除されます。 externalEvaluation が false に設定されている場合、evaluating ステージはスキップされます。 metrics と measurementServerAddresses のどちらも設定されていない場合、measuring ステージはスキップされます。

"initializing": {
    "stage": "measuring",
    "stageStartTime": "2009-06-15T13:45:30.0900000Z",
    "episode": 1
},

ホスト候補はデバイストークンを優先度順に列挙したものです。 peerToHostRequirements が設定されており、/properties/system/host が設定されていない場合、初期化エピソード #1 の measuring ステージの後に設定されます。 /properties/system/host オブジェクトが設定された後にクリアされます。

"hostCandidates": [ "ab90a362", "99582e67" ],

"constants": { /* Property Bag */ },
"properties": { /* Property Bag */ },
"members": {
    "1": {
        "constants": { /* Property Bag */ },
        "properties": { /* Property Bag */ },

gamertag 属性は、メンバーが受け入れた場合と、そのメンバーのゲーマータグクレームが見つかった場合にのみ設定されます。

"gamertag": "stacy",

deviceToken 属性は、メンバーがセキュアデバイスアドレスをアップロードするときに設定されます。同等比較に使用できる、大文字と小文字を区別しない文字列です。

"deviceToken": "9f4032ba7",

reserved の値は、ユーザーがセッションドキュメントへの最初の PUT 要求を実行した後に削除されます。プレイヤーが予約されているとき、それは、プレイヤーがゲームセッションに招待されたが、招待を受け入れておらず、プレイヤーの接続も評価されていないことを意味します。

"reserved": true,

メンバーがアクティブな場合、activeTitleId はメンバーがアクティブであるタイトルです。10 進数で示されます。

"activeTitleId": "8397267",

次の属性は、ユーザーがセッションに参加した日時を指します。 reserved が true の場合、joinTime は予約が行われた日時になります。

"joinTime": "2009-06-15T13:45:30.0900000Z",

このメンバーが properties/system/turn 配列に有る場合は存在し、無い場合は存在しません。

"turn": true,

メンバーがステージを正常に通過しなかった場合、参加または測定ステージから遷移するときに、initializationFailure 属性がメンバーオブジェクトに設定されます。優先度順に、この属性は timeout、latency、bandwidthdown、bandwidthup、network、group、または episode に設定できます。 network の値は、ネットワークの構成や、ネットワークアドレス変換 (NAT) の競合のような条件が原因で QoS メトリックを測定できなかったことを意味します。参加が終了した時の値として可能性があるのは group だけです。 (参加からのタイムアウト時に、予約は削除されます。) episode 値は、参加または測定中に失敗しなかった初期化エピソードのすべてのメンバーに対して、"評価" ステージが失敗した後に設定されます。

"initializationFailure": "latency",

memberInitialization が設定されていて、メンバーに "initialize": true が追加された場合、これはメンバーが参加しようとしている初期化エピソードに追加されます。 1 の値は、作成時に新しいセッションに追加されるメンバーに対して使用されます。初期化エピソードが終了すると削除されます。

"initializationEpisode": 1,

next 属性は、セッション内の次のメンバーのインデックス値を表します。追加するメンバーがもういない場合、後続の membersInfo オブジェクトの next 属性と同じ値になります。

            "next": 4
        },
        "4": { "next": 5 /* etc */ }
    },
    "membersInfo": {
        "first": 1,  // The first member's index.
        "next": 5,  // The index that the next member added will get.
        "count": 2,  // The number of members.
        "accepted": 1  // The number of members that are no longer 'pending'.
    },
    "servers": {
        "name": {
            "constants": { /* Property Bag */ },
            "properties": { /* Property Bag */ }
        }
    }
}

Xbox クラウドコンピューティングセッション (非推奨)

Xbox クラウドコンピューティングセッションには、セッションがゲームサーバーに接続するために使用できる、大文字と小文字を区別しない接続文字列の順序付きリストが含まれます。一般的に、タイトルはリストの最初の文字列を使用してください。ただし、高度なタイトルでは、(負荷などの条件に基づいて) 他のいずれかを選択するためのカスタムメカニズムを使用することもできます。

    "serverConnectionStringCandidates": [ "west.thunderhead.azure.com", "east.thunderhead.azure.com" ],

    "matchmaking": {
        "clientResult": {  // Requires the clientMatchmaking property.
            "status": "searching",  // Or "expired", "found", "failed", or "canceled".
            "statusDetails": "Description",  // Default is empty string.
            "typicalWait": 30,  // The expected number of seconds waiting as a non-negative integer.
            "targetSessionRef": {
                "scid": "1ECFDB89-36EB-4E59-8901-11F7393689AE",
                "templateName": "capture-the-flag",
                "name": "2D58F65F-0E3C-4F1F-8277-2BC9873FDB23"
            }
        },

        "targetSessionConstants": { },

        // Force a specific connection string to be used (useful in preserveSession=always cases).
        "serverConnectionString": "west.thunderhead.azure.com",

        // True if the match that was found didn't work out and needs to be resubmitted. Set to false
        // to signal that the match did work, and the matchmaking service can release the session.
        "resubmit": true
    }
}

**/servers/{server-name}/properties/system **

{
    "lockId": "opaque56789",  // If set, a matchmaking service is servicing this session.
    "status": "searching",  // Or "expired", "found", "failed", or "canceled". Optional.
    "statusDetails": "Description",  // Optional free-form text. Default is empty string.
    "typicalWait": 30,  // Optional. The expected number of seconds waiting as a non-negative integer.
    "targetSessionRef": {  // Optional.
        "scid": "1ECFDB89-36EB-4E59-8901-11F7393689AE",
        "templateName": "capture-the-flag",
        "name": "2D58F65F-0E3C-4F1F-8277-2BC9873FDB23"
    }
}

RAW セッションとカスタムタイトルプロパティ

マルチプレイヤーゲームに関連したカスタムのハウスキーピング情報 (メタデータ) を格納するためにセッションを使用できます。ゲームデータまたは保存される情報は TMS++ に格納される必要があります。

プロパティバッグ

これまでの例で "プロパティバッグ" の注記が付いた各オブジェクトは、オプションの内部オブジェクトである system と custom の 2 種類から構成されます。

custom オブジェクトには任意の JSON を含めることができます。

"custom": {
    "myField1": true,
    "myField2": "string",
    "myField3": 5.5,
    "myField4": { "myObject": null },
    "myField5": [ "my", "array" ]
}

アクティブメンバーの無効化

MPSD は、ユーザーがタイトルに参加していないことを検出すると、アクティブなメンバーを自動的に非アクティブとしてマークします。たとえば、プレゼンスがユーザーレコードをタイムアウトすると、このようなことが起きる場合があります。

このメカニズムは単なる安全装置です。つまり、メンバーがタイトルを終了するか切り替えたとき、サインアウトしたとき、または他の何らかの形で関与しなくなったときに、タイトルが事前にメンバーを非アクティブとしてマークする (または、メンバーをセッションから削除する) 必要があることには変わりありません。

FAQ とトラブルシューティング

MPSD はどのように呼び出しますか。

証明書認証の使用: client-sessiondirectory.xboxlive.com

例:

PUT https://client-sessiondirectory-stress.xboxlive.com/serviceconfigs/8cvda84-2606-4bab-8eda-d12313e65143/sessiontemplates/teamDeathmatch/sessions/3baafc35-816d-49cd-9656-5772506c988a

XToken 認証の使用: sessiondirectory.xboxlive.com

例:

PUT https://sessiondirectory-stress.xboxlive.com/serviceconfigs/8cvda84-2606-4bab-8eda-d12313e65143/sessiontemplates/teamDeathmatch/sessions/3baafc35-816d-49cd-9656-5772506c988a

使用する SCID、セッションテンプレート、サンドボックスはどうしたら見つけられますか?

この情報はタイトルのパートナーセンターで調べることができます。まだパートナーセンターにアクセスできない場合は、情報の入手を支援できる、担当のデベロッパーアカウントマネージャーに問い合わせてください。

自分のものと比較できる要求本文の例はありますか。

MPSD の呼び出し時に 404 エラーが発生します。

Fiddler トレースを収集して詳細な情報を取得した後、次のことを行います。

一般的な 404 メッセージの HttpResponse 本文の一部として返されたメッセージを確認します。
- 要求されたサービス構成は無効であるか、またはセッション用に構成されていません。 正しい SCID を使用していることを確認します。
- 要求されたセッションが見つかりませんでした。 セッションを取得する前に、セッションが作成されておりセッションテンプレートが正しいことを確認します。 PUT 呼び出しを使用してセッションを作成できます。
使用している URI を確認します。
本体を再起動するか、新しいユーザーで試行するか、その両方を行います。

MPSD の呼び出し時に 403 エラーが発生します。

通常、これはアクセス許可またはスコープの問題です。 Fiddler トレースを収集して詳細な情報を取得した後、次のことを行います。

一般的な 403 メッセージの HttpResponse の本文の一部として返されるメッセージを確認します。

*要求されたサービス構成にアクセスできません。 *
- サンドボックスにアクセスできるアカウントを使用していることを確認します。
- 正しいサンドボックス内にいることを確認します。
- 証明書認証を使用していてこのエラーが発生する場合は、担当の DAM に問い合わせてください。
要求されたセッションにアクセスできません。プライベートセッションは、そのセッションのメンバーだけから読み取り可能です。
- 可視性が "private" のセッションにアクセスしようとしています。セッション内のメンバーのみがセッションドキュメントを読むことができます。
認証プリンシパルにサーバーが含まれていない場合、要求本文に既存メンバーの参照を含めることはできません。
- ユーザーの代わりに別のユーザーをセッションに参加させることはできません。招待のみ可能です。プレイヤーを招待するには、インデックスを "reserve_<number>" に設定します。

412 前提条件失敗のエラーが発生します。

セッションが既に存在する場合は、412 前提条件失敗が返されます:

> PUT /serviceconfigs/00000000-0000-0000-0000-000000000000/sessiontemplates/quick/sessions/foo HTTP/1.1
> Content-Type: application/json
> If-None-Match: \*

セッション etag が If-Match ヘッダーと一致しない場合は、412 前提条件失敗が返されます。

> PUT /serviceconfigs/00000000-0000-0000-0000-000000000000/sessiontemplates/quick/sessions/foo HTTP/1.1
> Content-Type: application/json
> If--Match: 9555A7DE-8B91-40E4-8CFB-0629312C9C7D

MPSD を呼び出すと、405、409、503、400 などのエラーが発生します。

Fiddler トレースを収集して詳しい情報を入手した後、HttpResponse の本文の一部として返されるメッセージを確認します。

また、XSAPI を使用している場合は、HCSettingsSetTraceLevel プロパティに HCTraceLevel::Information を設定して、応答の本文を取得できます。これに、HCTraceSetTraceToDebugger が設定されている場合はデバッグ出力に情報を出力します。または HCTraceSetClientCallback を使用すれば、ゲーム自体のトレースログにログを追加可能なコールバックを取得できます。また独自のログにルーティングできる各サービスコールを呼び出すため、XblAddServiceCallRoutedHandler を利用できます。

タイトルのテンプレートで何を変更できますか、または変更する必要がありますか?

セッションテンプレートは既定値ではなく鋳型のようなものです。テンプレートに設定済みの定数のオーバーライドはできませんが、追加はできます。

セッションが初期化されていないことを示すエラーが表示されます。

テンプレート (通常は、ゲーム、パーティー、マッチチケットのシナリオ) にメンバーの初期化が含まれる場合、QoSを渡してこの問題の解決する際に十分なメンバー予約 (開始に必要なメンバー) に対する "initialize = true" の設定を確認する必要があります。

セッションが作成されず、HTTP/204 エラーが通知されます。

これは、セッションの作成時にユーザーが追加されていないことを示します。作成の時点でセッションのユーザーがいない場合、セッションは作成されません。

必ず、少なくとも 1 人のプレイヤーを作成時にセッションに追加してください。

専用サーバーのシナリオの場合は、マッチを作成しようとしているプレイヤーか、マッチを作成する必要があるユーザーを識別して、そのユーザーをマッチ内の最初のプレイヤーにします。別の方法として、sessionEmptyTimeout を変更または削除できます。

MPSD をポーリングすべきタイミングを教えてください。

MPSD セッションのポーリングは避ける必要があります。一般に、各クライアントのネットワーク接続の初期確立と、接続を失った 1 つまたは複数のクライアントのネットワーク状態の再確立のみに MPSD セッションを利用するようにコードを設計することによって、この指針に従うことができます。

MPSD の etag ベースの同期プリミティブを活用して、競合状態を解決するためにセッション状態を更新する必要がないようにすることも重要です。

N 個のクライアントの集合が存在し、すべてのクライアントが相互接続してピアツーピアメッシュでプレイする必要がある場合に、これらの原則がよく適用されます。セッションを定期的にクエリして新しいメンバーを検出しなくても、それぞれのメンバーは、セッションに参加したり、セッションに参加中のメンバーに接続したり、後続の参加者が同じ行動をすると想定したりできます。これを実装する方法の例については、Chat サンプルおよび Player Rendezvous サンプルを参照してください。

ごく一部の状況で、短期間のポーリングが必要な場合があります。ポーリングが必要と思われる場合は、担当のデベロッパーアカウントマネージャーに問い合わせてください。

用語	説明
マルチプレイヤーセッション	Xbox サービスクラウドに格納された保護されたドキュメントは、Xbox One 以降 (PC を含む) でタイトルをプレイしている時に相互に接続されている (または、接続しようとしている) ユーザーのグループを表します。マッチメイキング、パーティー、参加中など、マルチプレイヤーのあらゆる側面で、マルチプレイヤーセッションを利用できます。
ゲームセッション	MPSD 内で公開される、ユーザーが一緒にプレイしている実際のゲームセッションです。マルチプレイヤーのすべてのシナリオは、最終的にはゲームセッションになります。
マッチチケットセッション	マッチメイキング中にマッチチケットの送信を追跡するために使用されるセッションです。
非アクティブなプレイヤー	セッション内で Inactive 状態に設定されているプレイヤーです。ゲームが制限モードである、一時停止されている、またはタイトルで定義されているそれ以外の非アクティブ状態であるときに、タイトルがユーザーを Inactive 状態に設定します。

次の方法で共有

マルチプレイヤー セッション ディレクトリ

改訂のまとめ

はじめに

このドキュメントで使用されている用語
