plotly_gauge_fl()

適用対象: ✅Microsoft Fabric✅Azure データ エクスプローラー✅Azure Monitor✅Microsoft Sentinel

関数 plotly_gauge_fl() は、 ユーザー定義関数 (UDF) であり、 plotly テンプレートをカスタマイズして グラフを作成できます。

この関数では、ゲージ グラフをカスタマイズするためにいくつかのパラメーターを受け取り、 plotly JSON を含む単一のセル テーブルを返します。 必要に応じて、 Real-Time ダッシュボード タイルにデータをレンダリングできます。 詳細については、「 Plotly (プレビュー)」を参照してください。

前提条件

一般公開されている PlotlyTemplate テーブルから、必要な 'ゲージ' テンプレートを抽出します。 ターゲット データベースから次の KQL コマンドを実行して、サンプル データベースからデータベースにこのテーブルをコピーします。

.set PlotlyTemplate <| cluster('help.kusto.windows.net').database('Samples').PlotlyTemplate

構文

T | invoke plotly_gauge_fl(value, max_range, mode, chart_title, font_color, bar_color, bar_bg_color, tick_color, tick_width)

構文規則について詳しく知る。

パラメーター

件名	タイプ	Required	Description
value	real	✔️	表示する番号。
max_range	range		ゲージの最大範囲。
mode	string		グラフに値を表示する方法を指定します。 既定値は 'gauge+number' です。
chart_title	string		グラフのタイトル。 既定値は空のタイトルです。
font_color	string		グラフのフォントの色。 既定値は 'black' です。
bar_color	string		ゲージの塗りつぶされたバーの色。 既定値は 'green' です。
bar_bg_color	string		ゲージが塗りつぶされていないバーの色。 既定値は 'lightgreen' です。
tick_color	string		ゲージのティックの色。 既定値は 'darkblue' です。
tick_width	int		ゲージのティックの幅。 既定値は 1 です。

プロットゲージチャートは多くのパラメータをサポートしますが、この関数は上記のパラメータのみを公開します。 詳細については、「 indicator トレースリファレンスを参照してください。

関数定義

関数を定義するには、次のようにコードをクエリ定義関数として埋め込むか、データベースに格納された関数として作成します。

クエリ定義

次の let ステートメントを使用して関数を定義。 権限は必要ありません。

重要

let ステートメント単独では実行できません。 その後に 表形式の式ステートメントが続く必要があります。 plotly_gauge_fl()の動作例を実行するには、Exampleを参照してください。

let plotly_gauge_fl=(value:real, max_range:real=real(null), mode:string='gauge+number', chart_title:string='',font_color:string='black',
                    bar_color:string='green', bar_bg_color:string='lightgreen', tick_color:string='darkblue', tick_width:int=1)
{
    let gauge_chart = toscalar(PlotlyTemplate | where name == "gauge" | project plotly);
    print plotly = gauge_chart
    | extend plotly=replace_string(plotly, '$VALUE$', tostring(value))
    | extend plotly=replace_string(plotly, '$MAX_RANGE$', iff(isnull(max_range), 'null', tostring(max_range)))
    | extend plotly=replace_string(plotly, '$MODE$', mode)
    | extend plotly=replace_string(plotly, '$TITLE$', chart_title)
    | extend plotly=replace_string(plotly, '$FONT_COLOR$', font_color)
    | extend plotly=replace_string(plotly, '$BAR_COLOR$', bar_color)
    | extend plotly=replace_string(plotly, '$BAR_BG_COLOR$', bar_bg_color)
    | extend plotly=replace_string(plotly, '$TICK_COLOR$', tick_color)
    | extend plotly=replace_string(plotly, '$TICK_WIDTH$', tostring(tick_width))
    | project plotly
};
// Write your query to use your function here.

格納

次の .create functionを使用して、ストアド関数を 1 回定義します。 データベース ユーザーのアクセス許可 が必要です。

重要

Exampleに示されているように、関数を使用する前に、このコードを実行して関数を作成する必要があります。

.create-or-alter function with (folder = "Packages\\Plotly", docstring = "Render gauge chart using plotly template")
plotly_gauge_fl(value:real, max_range:real=real(null), mode:string='gauge+number', chart_title:string='',font_color:string='black',
                    bar_color:string='green', bar_bg_color:string='lightgreen', tick_color:string='darkblue', tick_width:int=1)
{
    let gauge_chart = toscalar(PlotlyTemplate | where name == "gauge" | project plotly);
    print plotly = gauge_chart
    | extend plotly=replace_string(plotly, '$VALUE$', tostring(value))
    | extend plotly=replace_string(plotly, '$MAX_RANGE$', iff(isnull(max_range), 'null', tostring(max_range)))
    | extend plotly=replace_string(plotly, '$MODE$', mode)
    | extend plotly=replace_string(plotly, '$TITLE$', chart_title)
    | extend plotly=replace_string(plotly, '$FONT_COLOR$', font_color)
    | extend plotly=replace_string(plotly, '$BAR_COLOR$', bar_color)
    | extend plotly=replace_string(plotly, '$BAR_BG_COLOR$', bar_bg_color)
    | extend plotly=replace_string(plotly, '$TICK_COLOR$', tick_color)
    | extend plotly=replace_string(plotly, '$TICK_WIDTH$', tostring(tick_width))
    | project plotly
}

例

次の例では、 invoke 演算子 を使用して関数を実行します。

クエリ定義

クエリ定義関数を使用するには、埋め込み関数定義の後に呼び出します。

let plotly_gauge_fl=(value:real, max_range:real=real(null), mode:string='gauge+number', chart_title:string='',font_color:string='black',
                    bar_color:string='green', bar_bg_color:string='lightgreen', tick_color:string='darkblue', tick_width:int=1)
{
    let gauge_chart = toscalar(PlotlyTemplate | where name == "gauge" | project plotly);
    print plotly = gauge_chart
    | extend plotly=replace_string(plotly, '$VALUE$', tostring(value))
    | extend plotly=replace_string(plotly, '$MAX_RANGE$', iff(isnull(max_range), 'null', tostring(max_range)))
    | extend plotly=replace_string(plotly, '$MODE$', mode)
    | extend plotly=replace_string(plotly, '$TITLE$', chart_title)
    | extend plotly=replace_string(plotly, '$FONT_COLOR$', font_color)
    | extend plotly=replace_string(plotly, '$BAR_COLOR$', bar_color)
    | extend plotly=replace_string(plotly, '$BAR_BG_COLOR$', bar_bg_color)
    | extend plotly=replace_string(plotly, '$TICK_COLOR$', tick_color)
    | extend plotly=replace_string(plotly, '$TICK_WIDTH$', tostring(tick_width))
    | project plotly
};
plotly_gauge_fl(value=180, chart_title='Speed', font_color='purple', tick_width=5)
| render plotly

格納

重要

この例を正常に実行するには、まず Function 定義 コードを実行して関数を格納する必要があります。

plotly_gauge_fl(value=180, chart_title='Speed', font_color='purple', tick_width=5)
| render plotly

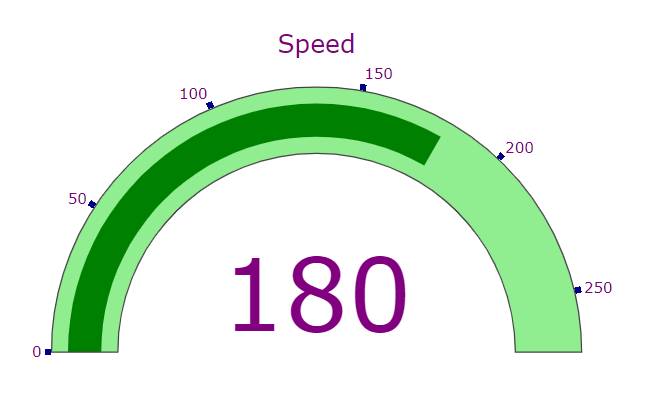

出力

出力は、リアルタイム ダッシュボード タイルにレンダリングできる Plotly JSON 文字列です。 ダッシュボード タイルの作成の詳細については、「 Real-Time ダッシュボードを参照してください。
