チュートリアル: データ テーブルの作成

データを使用してテーブルを作成および書式設定するトレーニングを使用すると、ストレージと分析の情報を意図的に構造化できます。

このチュートリアルでは、以下を実行する方法について説明します。

  • の名前付き範囲を使用して、ストリーミング データの範囲を参照します。
  • 別の Excel シートに空白のテーブルを作成します。
  • の構造化参照を使用して、名前付き範囲の Data In からのストリーミング データ値をテーブルに埋めます。

前提条件

  • Data Streamer Enabled
  • Excel の [データ入力] ページへのセンサー データ ストリーミング

ストリーミング データの名前付き範囲を定義する

  1. ブック で [データ入力 ] ワークシートを開きます。
  2. [ 履歴データ] で、行 7 の見出しを含む完全なデータ範囲を選択します。
  3. [選択項目から作成する数式] に移動します>。
  4. [ 選択項目から名前を作成 ] ダイアログ ボックスで、[ 先頭行 ] チェック ボックスをオンにして、ラベルを含む場所を指定します。
  5. [OK] を選択します。

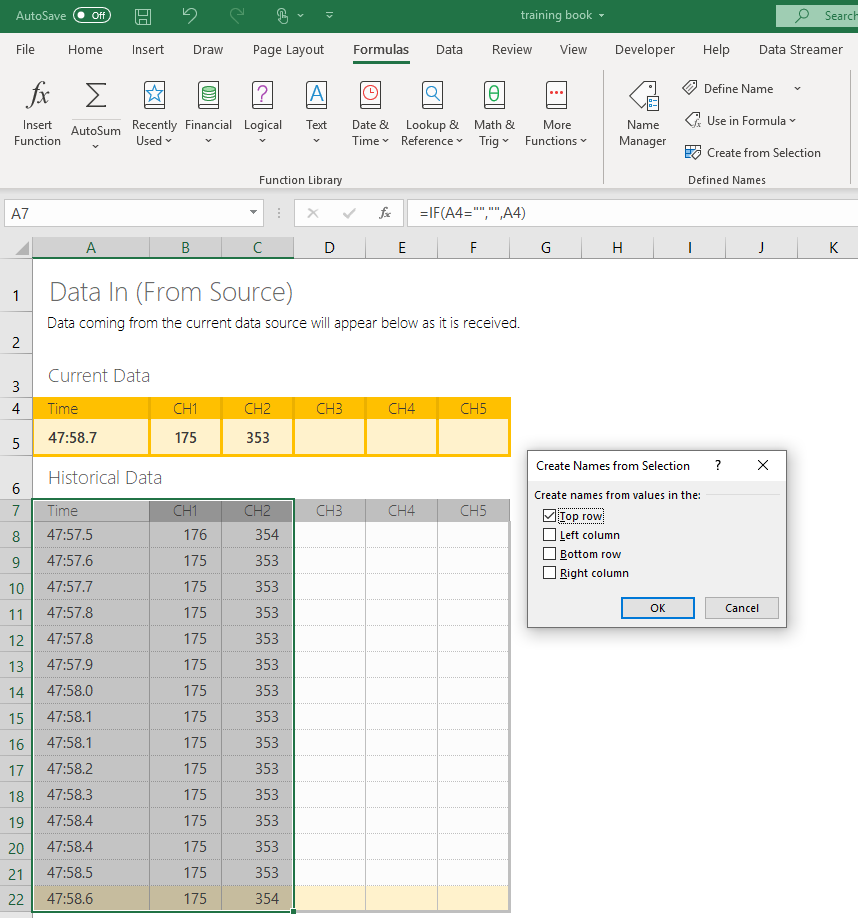

名前付き ranged を定義します。

Excel では、チャネル ラベルに基づいてセル範囲に名前を付けます。 これらは、 後で数式 > 名マネージャーで調整できます。

空のテーブルを作成する

  1. 空白のワークシートでセルを選択し、「 Time 」と入力して最初の列名にします。
  2. 1 つのセルを右に続けて、最初のデータ列の名前を入力します。
  3. [データ入力] から必要なすべてのデータ チャネルに対して繰り返します。
  4. 1 つのヘッダー セルが選択された状態で、[テーブルの挿入] >に移動します。
  5. Time ヘッダーからを選択し、ドラッグして、データ入力と一致するために必要な数のデータ行を追加します。 または、選択範囲の最後の番号を置き換えて、必要なすべての行を含めます。
  6. [ My table has headers]\(テーブルにヘッダーがある\) のチェック ボックスをオンにします。
  7. [OK] をクリックします。

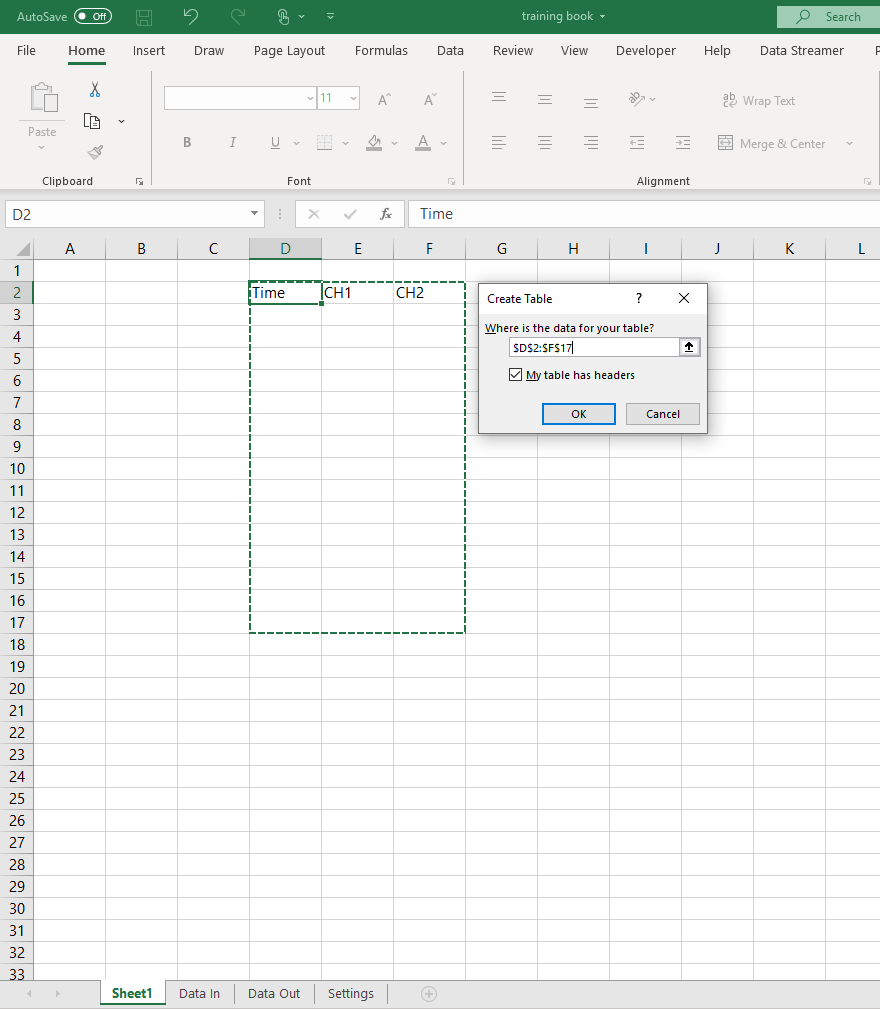

テーブルを作成します。

このワークシートに空白のテーブルが追加され、数式で入力できるようになりました。

ストリーミング データ値を含むテーブルの塗りつぶし

  1. テーブルの外部のセルで、ストリーミング データのレートを秒単位でメモします。 [#Note]例: データ間に 20 ミリ秒の間隔がある場合は、レートが .02 であることを覚えておいてください。
  2. このセルに という名前を付けます DataRate。
  3. [ 時間 ] 列のセルに、数式 =(ROW()-ROW([#Headers])-1)*DataRateを入力します。 これにより、データの一貫した時間間隔が提供されます。
  4. 2 番目の列に、数式 =INDEX(CH1_,ROW()-ROW([#Headers]))を入力します。
  5. 名前付き範囲のすべての必要なチャネルに対して繰り返し、 CH1_ を有効な名前付き範囲に置き換えます。

これで、このテーブルにストリーミング データが格納されます。
