この記事では、ダイレクト ルーティングでアナログ デバイスを使用する方法について説明します。 アナログ デバイスをダイレクト ルーティングに接続するには、アナログ テレフォニー アダプター (ATA) を使用する必要があります。このアダプターは、認定されたセッション ボーダー コントローラー (SBC) ベンダーによってサポートされている必要があります。
ユーザーがアナログ デバイスからの呼び出しを行うと、シグナリングとメディアはアナログ テレフォニー アダプター (ATA) を介して SBC に流れる。 SBC は、内部ルーティング テーブルに基づいて、Microsoft Teams エンドポイントまたは公衆交換電話網 (PSTN) に通話を送信します。 デバイスが呼び出しを行う場合、そのルートはデバイス用に作成されたルーティング ポリシーによって異なります。

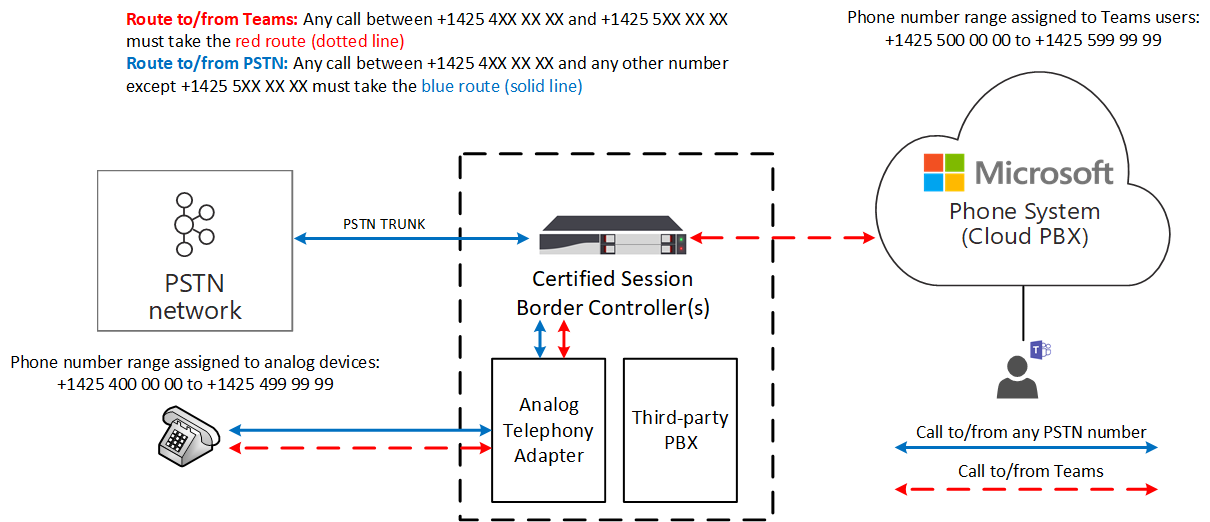

次の図では、直接ルーティングは、+1425 4XX XX XX と +1425 5XX XX XX の間の番号と、+1425 4XX XX XX と番号範囲 +1425 5XX XX XX を除く他の番号との間の PSTN 呼び出しが青色のルート (実線) になるように構成されています。
例: ダイレクト ルーティングを使用してアナログ デバイスの使用を構成する方法
ダイレクト ルーティングでアナログ デバイスの使用を構成するには、アナログ テレフォニー アダプターを SBC に接続し、ダイレクト ルーティングで動作するように SBC を構成する必要があります。
この例では、次の手順について説明します。
- SBC をダイレクト ルーティングに接続します。
- PSTN 使用法を作成します。
- 音声ルートを作成し、PSTN 使用状況に関連付けます。
- 音声ルートを PSTN 使用状況に割り当てます。
- オンライン ユーザーを有効にします。
- 音声ルート ポリシーをユーザーに割り当てます。
- アナログ デバイスの音声ルートを作成します。
ATA を SBC に接続し、SBC を構成する方法については、SBC 製造元の構成ガイドを参照してください。
手順 1: SBC をダイレクト ルーティングに接続する
次のコマンドは、次のように SBC 接続を構成します。
- FQDN sbc.contoso.com
- シグナリング ポート 5068
- メディア バイパス モード
- SBC に転送される通話履歴情報
- 呼び出しと共に転送される P-Asserted-Identity (PAI) ヘッダー
PS C:\> New-CsOnlinePSTNGateway -FQDN sbc.contoso.com -SIPSignalingPort 5068 -ForwardCallHistory $true -ForwardPAI $true -MediaBypass $true -Enabled $true
手順 2: PSTN 使用法を作成する
次のコマンドは、空の PSTN 使用法を作成します。 オンライン PSTN 使用法は、通話承認に使用される文字列値です。 オンライン PSTN 使用法は、オンライン音声ポリシーをルートにリンクします。 次の使用例は、使用可能な PSTN 使用法の現在の一覧に文字列 "相互運用" を追加します。
PS C:\> Set-CsOnlinePstnUsage -Identity global -Usage @{add="Interop"}
手順 3: 音声ルートを作成し、PSTN 使用法に関連付ける
このコマンドは、番号範囲 +1425 XXX XX XX の ID "アナログ相互運用機能" を持つ新しいオンライン音声ルートを作成します。 音声ルートは、sbc.contoso.com オンライン ゲートウェイの一覧に適用され、ルートをオンライン PSTN 使用法 "相互運用" に関連付けます。 音声ルートには、特定の音声ルートを介してルーティングされる電話番号を識別する正規表現が含まれています。
PS C:\> New-CsOnlineVoiceRoute -Identity analog-interop -NumberPattern "^\+1(425)(\d{7})$" -OnlinePstnGatewayList sbc.contoso.com -Priority 1 -OnlinePstnUsages "Interop"
手順 4: 音声ルートを PSTN 使用法に割り当てる:
このコマンドは、Identity "AnalogInteropPolicy" を使用して、ユーザーごとの新しいオンライン音声ルーティング ポリシーを作成します。 このポリシーには、単一のオンライン PSTN 使用法 "相互運用" が割り当てられます。
PS C:\> New-CsOnlineVoiceRoutingPolicy -Identity "AnalogInteropPolicy" -OnlinePstnUsages "Interop"
手順 5: オンライン ユーザーを有効にする
このコマンドは、ID exampleuser@contoso.comを使用してユーザー アカウントを変更します。 この場合、アカウントが変更され、VoIP の Microsoft 実装であるエンタープライズ VoIPが有効になり、ボイス メールが有効になり、このユーザーに +14255000000 が割り当てられます。 このコマンドは、会社のテナント内の Teams ユーザー (ATA デバイス ユーザーを除く) ごとに実行する必要があります。
PS C:\> Set-CsUser -Identity "exampleuser@contoso.com" -EnterpriseVoiceEnabled $True -HostedVoiceMail $True -OnPremLineUri "tel:+14255000000"
手順 6: 音声ルート ポリシーをユーザーに割り当てる
このコマンドは、ID exampleuser@contoso.comを使用して、ユーザーごとのオンライン音声ルーティング ポリシー AnalogInteropPolicy をユーザーに割り当てます。 このコマンドは、会社のテナント内の Teams ユーザー (ATA デバイス ユーザーを除く) ごとに実行する必要があります。
PS C:\> Grant-CsOnlineVoiceRoutingPolicy -Identity "exampleuser@contoso.com" -PolicyName "AnalogInteropPolicy"
手順 7: アナログ デバイスの音声ルートを作成する
このコマンドは、オンライン ゲートウェイ sbc.contoso.com の一覧に適用可能な番号範囲 +1425 4XX XX XX の ID "アナログ相互運用" を持つオンライン音声ルートを作成し、それをオンライン PSTN 使用法 "相互運用" に関連付けます。 このコマンドは、適切な電話番号パターンを持つアナログ デバイスごとに実行する必要があります。 または、前の手順の 1 つでオンライン音声ルートを構成するときに、アナログ デバイスの適切な番号パターンを使用することもできます。
PS C:\> New-CsOnlineVoiceRoute -Identity analog-interop -NumberPattern "^\+1(4254)(\d{6})$" -OnlinePstnGatewayList sbc.contoso.com -Priority 1 -OnlinePstnUsages "Interop"
考慮事項
特に注意しない限り、アナログ デバイスは DTMF ディジットを送信して通話を発信できる任意のデバイスです。 たとえば、アナログ電話、FAX マシン、オーバーヘッド ポケットベルなどです。
ATA に接続されているアナログ電話は、Teams から検索できません。 Teams ユーザーは、デバイスに関連付けられている電話番号を手動で入力して、そのデバイスを呼び出す必要があります。
