Microsoft Teams Rooms システムでコンテンツ カメラを使用できるようになりました。 コンテンツ カメラは、特殊な画像処理ソフトウェアやホワイトボードと連携して、発表者がアナログ ホワイトボードに描画し、リモート参加者とそのコンテンツを共有できるようにします。
手順 1: 要件を確認する
Teams Rooms デバイスでこの機能を使用するには、デバイスに Microsoft Teams Rooms Pro ライセンスを割り当てる必要があります。 詳細については、「Microsoft Teams Rooms ライセンス」を参照してください。
コンテンツ カメラの機能の例については、次のビデオを参照してください。
手順 2: コンテンツ カメラのインストールを計画する
設置の安全性要件を確認する
床からの最小距離や、天井に取り付けられた機器を垂木またはその他の構造物に固定する要件を定義する場合があります。国/地域または地域の建築基準法に常に準拠してください。 選択したカメラに同梱されているハードウェアのマウント手順に従ってください。 OEM カメラ取り付けキットには、カメラ、USB 2.0 エクステンダー、および必要なケーブル配線が含まれています。
共有に使用するホワイトボードのサイズは、カメラの位置に影響します。 推奨されるボードのサイズは次のとおりです。
- 幅 0.9 から 1.8 m - サポート対象
- 幅 1.8 から 2.7 m - 推奨
- 幅 2.7 から 3.6 m ‐ サポート対象
- 幅 3.6 m を超える - カメラは 2.7 から 3.6 m までカバーし、残りはトリミングされます。
カメラの位置を決定する
コンテンツ カメラの最適な配置は、ホワイトボード上で垂直方向と水平方向にセンタリングされている状態です。 地域の建築基準法によっては、高度の制限があり、カメラをホワイトボードの上部より高く設置することが求められる場合があります。

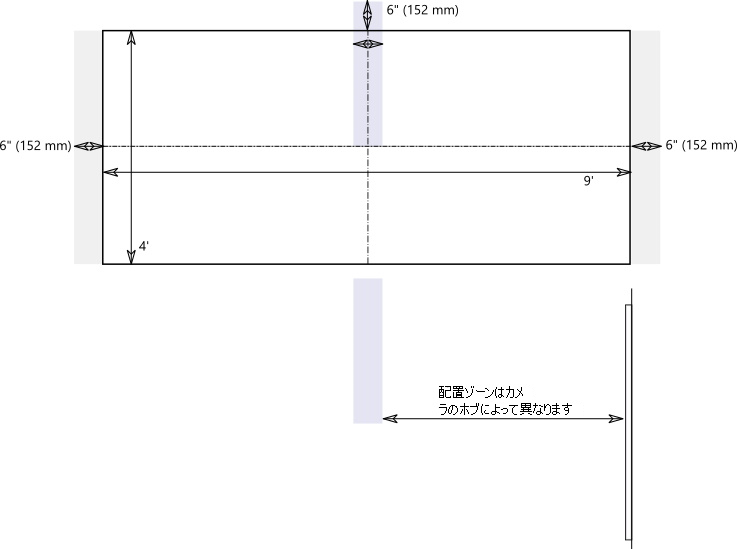

カメラは、図に示されているように、ホワイトボードの上部よりも 最大 152 mm 高く、ホワイトボードの中央に設置できます。 カメラの画像の左右両側に少なくとも 152 mm の罫線が 含まれていることを確認してください。 Microsoft Teams Rooms アプリのカメラ プレビューを使用して、カメラの最終的な配置を決定できます。
カメラの距離を決定する
一般的なホワイトボード マーカーを使用する場合、リモート ユーザー エクスペリエンスを最適にするには、コンテンツ カメラの画像のピクセル範囲あたり 1 - 2 mm のインク ストロークを共有します。最良の結果を得るには、ピクセルあたり 1.5 mm を使用します。 サポートされているすべてのカメラでは、1920 x 1080 の解像度が提供され、中にはその解像度を超えるものもあります。
ホワイトボードからのカメラの距離は、カメラの解像度と水平視野 (HFoV) と組み合わされて、ホワイトボードからの距離を決定します。 次の表には、さまざまなホワイトボード サイズの距離の例が示されています。 これらの値を開始点として使用し、コンテンツ カメラの最終的な配置を決定することができます。
ホワイトボード サイズ別のコンテンツ カメラの距離
| カメラの HFoV | 0.91 m | 1.8 m | 2.74 m | 12 フィート (3.65 m) | ホワイトボードからの最大距離 |
|---|---|---|---|---|---|
| 80° | 0.54 m | 1.09 m | 1.6 m | 2.17 m | 2.28 m |
| 90° | 0.45 m | 0.91 m | 1.37 m | 1.82 m | 1.92 m |
| 100° | 0.38 m | 0.77 m | 1.15 m | 1.53 m | 1.61 m |
| 110° | 0.32 m | 0.64 m | 0.96 m | 1.28 m | 1.31 m |
| 120° | 0.26 m | 0.52 m | 0.79 m | 1.05 m | 1.10 m |
コンテンツ カメラとホワイトボードが取り付けられている壁との距離は、そのカメラのモデルの HFoV によって異なります。 HFoV が広い (たとえば、120 度) カメラの場合は壁に近づけて設置し、HFoV が狭いカメラの場合は、壁から遠く離して設置します。 選択したカメラを設置する前に、HFoV を確認してください。
3.65 mを超えるホワイトボードを使用する場合、または (壁全体がホワイトボードのように) 四隅がない場合は、カメラを中央の任意の場所に配置できます。 拡張ソフトウェアは、ホワイトボードの四隅を検出できない場合、中央の領域を選択します。
手順 3: キャプチャ領域を定義する
濃い色のテープまたはその他の目に見えるマーカーを使用して、フルウォールのホワイトボード上のコンテンツ カメラ キャプチャ領域を定義します。 これにより、室内の参加者は、カメラが捉える領域内に文章を書くことができます。
固定設置する代わりに、カメラを可動三脚に取り付けることも選択できます。 三脚をホワイトボードの中央に配置します。 このセットアップは一時的なものであったり、機器を倒す可能性がほとんどない場所で使用したりできます。 テンポラリ マウントを使用する場合、最初の共有の後にカメラを移動するとコンテンツの強化が影響を受けることに注意してください。また、動きを修正するには再共有する必要があります。
白以外の書き込みボードはサポートされていません。
手順 4: コンテンツ カメラを選択して構成する
Windows カメラ上の認定済み Teams Rooms は、コンテンツ カメラとして使用できます。 ただし、最適なエクスペリエンスを得るためには、コンテンツ カメラとして特別に認定されたカメラを使用することをお勧めします。 認定されたカメラについては、「Teams Rooms 認定システムと周辺機器」を参照してください。
サポートされているコンテンツ カメラ キットについては、 aka.ms/teamsdevices で Microsoft Teams デバイス マーケットプレースを参照することもできます。

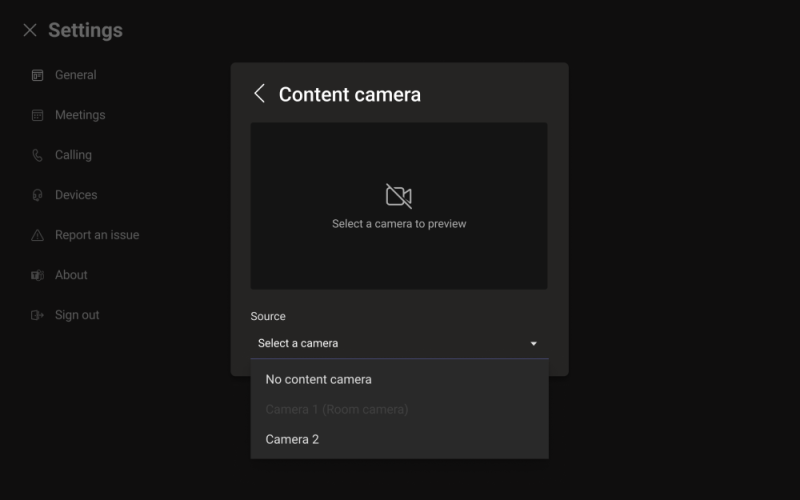

会議室にカメラを設置したら、その会議室の Microsoft Teams Rooms コンソールにセットアップします。
- [設定] を選択し、[管理] としてサインインして、[周辺機器] を選択します。
- [ コンテンツ カメラ] セクションで、コンテンツ カメラを選択し、[ コンテンツの拡張] が選択されていることを確認します。
- (オプション)天井から取り付けたためにカメラが逆さまに設置されている場合は、[ コンテンツカメラを180°回転させる]を選択します。
- [保存して終了] を選択します。
