セキュアなネットワーク通信を設定する

2025-01-31

セキュアネットワークコミュニケーション (SNC) は、オンプレミスデータゲートウェイと SAP システム間のデータを暗号化することで、Power Platform との SAP 統合のセキュリティを強化します。この記事では、概念実証としてSNCを設定する手順について説明します。

重要

この記事で紹介する設定と推奨事項は、本番環境での使用を目的としたものではありません。 実稼働環境でSNCを設定するためのガイダンスについては、セキュリティチーム、社内ポリシー、Microsoftパートナーにお問い合わせください。環境。

前提条件

SAP ERPコネクタを使用するSAP接続があります。
再起動および管理できる SAP インスタンスにアクセスできます。
SAP GUIがインストールされ、セットアップされています。
公開鍵と秘密鍵のテクノロジーに精通しています。
OpenSSLがインストールされ、セットアップされています。 Git for Windows をお持ちの場合は、 C:\Program Files\Git\usr\bin\ システム PATH にを追加して、 openssl コマンドを使用できるようにします。

SAP共通暗号ライブラリをインストールする

SAP Common Crypto Libraryにより、SAP Connector for Microsoft .NET (NCo) はオンプレミスのデータゲートウェイとSAP間の通信を暗号化できるようになります。ライブラリを抽出するには、SAPCARと呼ばれる独自の解凍ユーティリティが必要です。

SAPCARを入手

SAP ソフトウエアダウンロードセンターに移動し、SAP 資格情報でサインインします。
参照を選択して、SAPCAR を検索しアーカイブされていないバージョンを選択します。
オペレーティングシステムを選択します。
.EXE ファイルを C:\sap\SAR にダウンロードします。

SAP共通暗号ライブラリを入手する

SAPソフトウェアダウンロードセンターで、「COMMONCRYPTOLIB」を検索し、最新バージョンを選択します。
オペレーティングシステムを選択します。
最新のリリース日付の .SAR ファイルを C:\sap\SAR にダウンロードします。

SAP 共通暗号ライブラリを解凍する

PowerShell を開き、C:\sap\SAR にアクセスします。
次のコマンドを入力し、 xxxx を実際の値に置き換えます。
```
.\SAPCAR_xxxx.EXE -xvf .\SAPCRYPTOLIBP_xxxx.SAR -R .\..\libs\sapcryptolib
```
sapgenpse.exe が C:\sap\libs\sapcryptolib ディレクトリ内にあることを確認します。

証明書を生成する

SAP Common Crypto Libraryをインストールしたので、オンプレミスのデータゲートウェイとSAPシステム間の信頼と暗号化を確立するための証明書を生成できます。

警告

この方法はデモンストレーション目的のみであり、実稼働システムには推奨されません。実稼働システムの場合は、社内のPKIガイダンスまたはセキュリティチームに相談してください。

この例では、証明書は次の図に示すように構成されています。ルートCA [O=Contoso、CN=Root CA] は、SNC暗号化証明書 [O=Contoso、CN=SNC] とユーザー証明書 [O=Contoso、CN=UserIDs] に署名します。この記事では、ルートCA証明書とSNC証明書の設定に焦点を当てます。

ルート CA から暗号化証明書、署名証明書、およびユーザー ID への証明書フローを示す図。

証明書の作成

フォルダー構造の設定:

mkdir rootCA
mkdir sncCert

# Create the necessary serial and index files if they don't exist
if (-Not (Test-Path "rootCA\index.txt")) { New-Item -Path "rootCA\index.txt" -ItemType File }
if (-Not (Test-Path "rootCA\serial")) { Set-Content -Path "rootCA\serial" -Value "01" }

ルートCAを生成します。

openssl genpkey -algorithm RSA -out rootCA/ca.key.pem -pkeyopt rsa_keygen_bits:2048
openssl req -x509 -new -key rootCA/ca.key.pem -days 7305 -sha256 -extensions v3_ca -out rootCA/ca.cert.pem -subj "/O=Contoso/CN=Root CA"

SNC 証明書を生成する:

openssl genrsa -out sncCert/snc.key.pem 2048
openssl req -key sncCert/snc.key.pem -new -sha256 -out sncCert/snc.csr.pem -subj "/O=Contoso/CN=SNC"

署名用のOpenSSL構成ファイル sncCert/extensions.cnf を作成します。

subjectKeyIdentifier = hash
authorityKeyIdentifier = keyid,issuer
basicConstraints = critical,CA:false
keyUsage = critical,digitalSignature,keyEncipherment,dataEncipherment
extendedKeyUsage = clientAuth,emailProtection

ルートCAを使用してSNC証明書に署名します。

openssl x509 -req `
   -in sncCert/snc.csr.pem `
   -CA rootCA/ca.cert.pem `
   -CAkey rootCA/ca.key.pem `
   -CAcreateserial `
   -out sncCert/snc.cert.pem `
   -days 3650 `
   -sha256 `
   -extfile sncCert\extensions.cnf `
   -extensions v3_leaf

個人の安全な環境を作成してください

オンプレミスのデータゲートウェイ用のPersonal Secure環境 (PSE) を作成します。 NCoライブラリはPSE内でSNC証明書を検索します。

PKCS#12 コンテナーを作成する:

openssl pkcs12 -export -out snc.p12 -inkey sncCert\snc.key.pem -in sncCert\snc.cert.pem -certfile rootCA\ca.cert.pem

SECUDIR環境変数を作成します。
1. システムプロパティ を開く: ファイルエクスプローラーで、この PC を右クリックし、プロパティ>システムの詳細設定 を選択します。
2. 環境変数 を選択します。
3. システム で新規を選択します。
4. 変数名を SECUDIR に設定します。
5. 値を C:\sapsecudir を設定します。
6. OK を選びます。

PKCS#12コンテナをPSEにインポートします。

C:\sap\libs\sapcryptolib\sapgenpse.exe import_p12 -p SAPSNCSKERB.pse C:\pki-certs\snc.p12

SNC 向けに SAP を設定する

SAP GUI にサインインします。

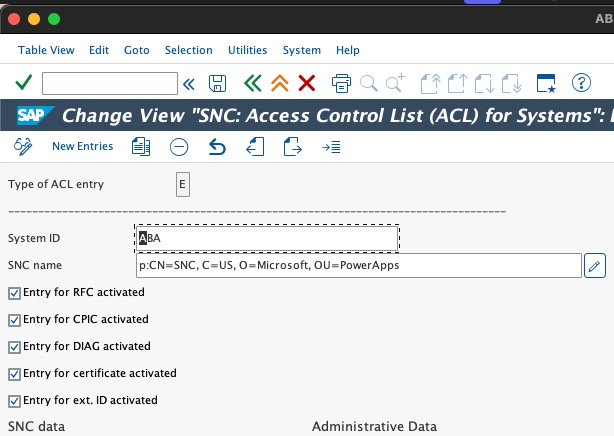

トランザクションコード SNC0 に移動します。
作業領域として E と入力します。
選択 新しいエントリ を上部のバーからクリックし、必要な情報を入力します。
保存を選択します。
SAP GUI ホーム画面に戻ります。
トランザクションコード RZ10 に移動します。

次のプロファイルパラメータを設定してください。

snc/accept_insecure_gui: 1
snc/accept_insecure_rfc: 1
snc/enable: 1
snc/extid_login_diag: 1
snc/extid_login_rfc: 1
snc/gssapi_lib: $(SAPCRYPTOLIB)
snc/identity/as: p:CN=ID3, O=Contoso
snc/permit_insecure_start: 1
snc/data_protection/max: 3```

プロファイルパラメータを保存し、SAP システムを再起動してください。

SAPとオンプレミスのデータゲートウェイ間で証明書を交換する

信頼を確立するには、オンプレミスのデータゲートウェイとSAPの間で証明書を交換する必要があります。

ゲートウェイSNC証明書をSAPに追加する

SAP GUI で、トランザクションコード STRUST に移動します。
SNC SAPCryptolib に赤い X が付いている場合は、それを右クリックして作成を選択します。
それ以外の場合は、 SNC SAPCryptolib をダブルクリックし、 独自の証明書 をダブルクリックします。
選択 証明書をインポート し、 sncCert\snc.cert.pem パブリック証明書を選択します。
証明書リストに追加 を選択します。

オンプレミスのデータゲートウェイにSAP SNC証明書を追加します

SAP GUI で、トランザクションコード STRUST に移動します。
SNC SAPCryptolib をダブルクリックし、あなたの 独自の証明書 をダブルクリックします。
パブリック証明書のエクスポート
公開証明書をゲートウェイマシンに移動します (例: C:\sap\contoso-public-key.crt)。

ゲートウェイのPSEに証明書をインポートします。

C:\sap\libs\sapcryptolib\sapgenpse.exe maintain_pk -p SAPSNCSKERB.pse -v -a C:\pki-certs\sncCert\sapkerb.public.cert

セキュアな接続をテストする

セキュアな接続をテストするには、次の手順を実行します。テストが正常に完了すると、運用環境で SNC を実装する準備ができました。

Power Automate でインスタントフローを作成します。
SAP ERP Call Function アクションを追加します。

SAP 接続 文字列に次の SNC パラメータを追加します。

{
"AppServerHost": "xxx",
"Client": "xx",
"SystemNumber": "xx",
"LogonType": "ApplicationServer",
"SncLibraryPath": "C:\\sap\\libs\\sapcryptolib\\sapcrypto.dll",
"SncMyName": "p:CN=SNC, O=Contoso",
"SncPartnerName": "p:CN=ID3, O=Contoso",
"SncQop": "Default",
"UseSnc": "true",
"SncSso": "Off"
}```

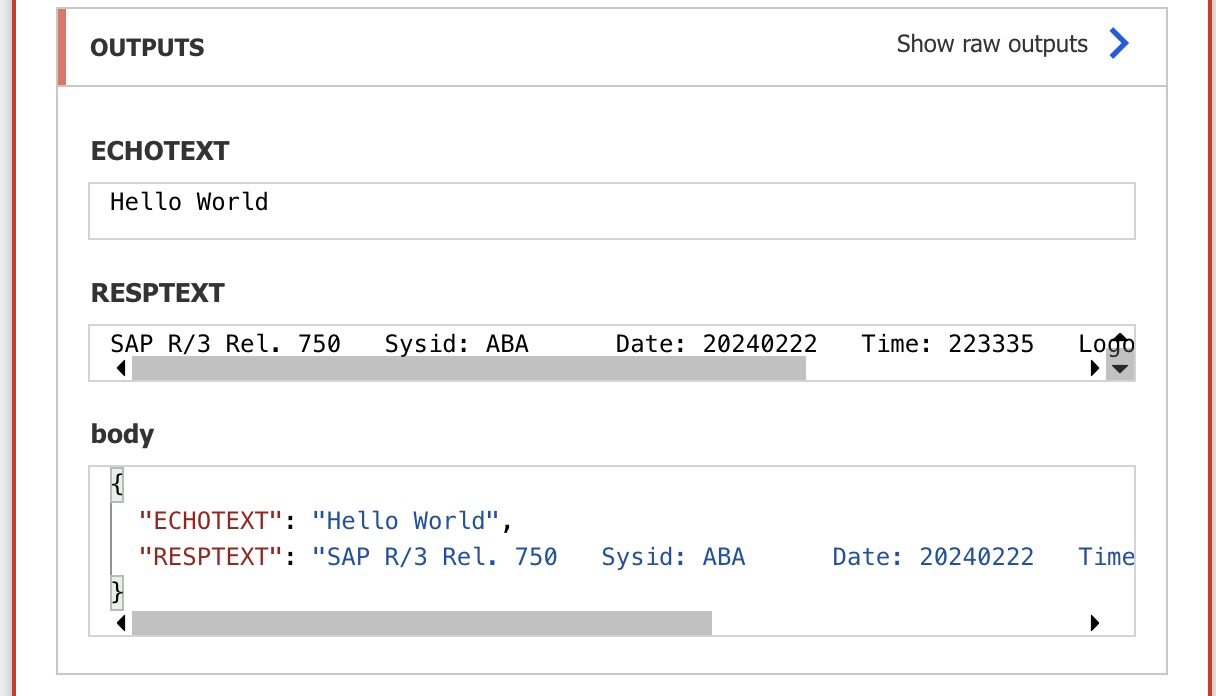

STFC_CONNECTION RFC関数を使用して接続をテストします。

重要

秘密鍵を安全に取り扱い、このセットアップが完了したら削除してください。
