Surface Hub 2S 85" のインストールとマウント

この記事では、商用環境に Microsoft Surface Hub 2S 85" を物理的にインストールするためのサポート ガイダンスを提供します。

ビデオのボックス化を解除する

  • 開始する前に、Microsoft Surface Hub 2S 85 インチのボックス化解除とセットアップのビデオを確認してください。

すべての安全上の注意に従う

警告

処理とサイトの準備

  • デバイスは非常に重いです。 デバイスのサイズと重量による人的傷害、死亡、またはデバイスの損傷のリスクを軽減するには、デバイスを直立状態に保つ必要があります。
  • デバイスをインストールする場所に移動する前に、サイトを調査して、開梱してマウントする場所に安全に移動する方法を決定します。
  • 開梱とインストールには、必ず少なくとも 2 人を使用してください。
  • デバイスを開梱したら、すぐにマウントする必要があります。そのため、展開する前にマウント システムを配置する必要があります。 ローリング スタンドに取り付ける場合は、開梱する前にスタンドの車輪をロックまたはブロックします。
  • トリップの危険を回避するには、梱包材のアセンブリ領域を明確にしてください。

重要

先に進む前に、以下の付録 A に記載されている追加の安全情報を確認してください。

1. 外側の梱包材を削除する

  1. 外側のカバーを削除してリサイクルします。
  2. 4 つのプラスチック製のストラップをカットします。
  3. 端から 6 つのクリップを開いて削除します。
  4. 蓋を取り外し、前面パネルと背面パネルを持ち上げ、取り外します。

外側のパッケージを削除します。

2. 黒い外側の包装フォームを削除する

  1. 黒い角の泡の部分 (4) を削除します。
  2. 黒い中央の泡のサポートを削除します。

黒い外側の包装フォームを削除します。

注意事項

ハブ 2S が配置されるカートまたは壁のマウントに隣接するまで、白いフォーム、ストラップ、または梱包材を取り外さないでください。 追加のストラップ素材は、パッケージの背面にある手のねじのノブの下にある小さなボックスに用意されています。 移動する前、特にデバイスとその保護パッケージを回転させる前に、元のまたは交換用のストラップ素材を配置する必要があります。

3. パレットから内側の梱包フレームを削除する

  1. パレット アセンブリをエレベーターの場所に移動します。
  2. ホイール ブレーキ (4) をロックします。
  3. パレットから内側のパッケージをスライドします。

パレットから内側の梱包フレームを削除します。

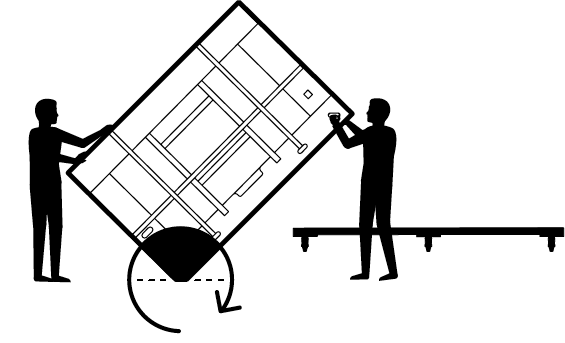

4. エレベーターに合わせて梱包フレームを回転させる

  1. エレベーターに合わせてフレームを回転させる
  2. 内側フレームの斜めの端を回転し、エレベーターにスライドします。

エレベーターに合わせてパッケージ フレームを回転させます。

ヒント

ホイール パレットは、内部フレームのパッケージ フットプリントにカスタム フィットし、インストール サイトの配信プロセス全体で使用できます。 内側のウッド フレームのエンド ピースには、ナイロン スキッド プレートがあります。

5. エレベーターから取り外す

  1. エレベーターからスライドアウトする
  2. ホイール ブレーキ (x4) をロックします。

エレベーターから取り外します。

6. Surface Hub 85" をパレットに戻す

  1. 斜めの端を使用して、パレットに戻します。
  2. ホイール ブレーキ (x4) をロック解除します。
  3. 製品を壁またはカート マウントの場所に移動します。

85 Surface Hubパレットに戻します。

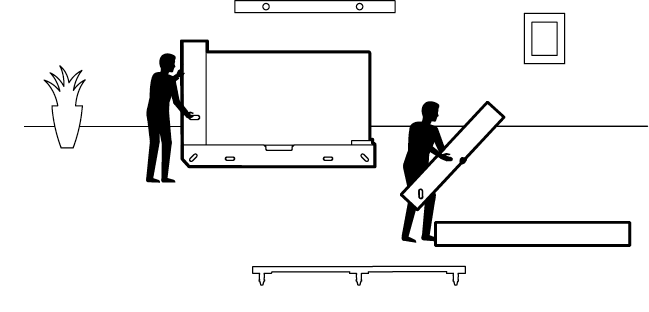

7. Surface Hub 85" を壁面マウントまたはカートに配置する

  1. ハブ 2S を壁のマウントまたはカートの前に配置します。

  2. ホイール ブレーキ (x4) をロックします。

  3. パレットから内側のパッケージをスライドします。

  4. 3 つのプラスチック製のストラップをカットします。

  5. 蓋を取り外します。

  6. 白い泡の部分を削除します。

  7. ウェルカム キットを削除します。

  8. 垂直に持ち上げてエンド ピースを削除します。

  9. ウッド ベースの 4 つの手のつまみねじで、ウッド エンド ピースを削除します。

    壁Surface Hubカートに 85" を配置します。

    注意事項

    ハブ 2S 85" を無人のままにしないでください。 デバイスを直立に保持するには、追加の人が必要です。 エンド ピースが削除されると、壁面マウントまたはカートへの配置が完了するまで、少なくとも 1 人がハブ 2S との接触を維持する必要があります。

  10. 合板のエンド ピースを上に持ち上げ、戻します。

  11. 背面からバンプ ラベルを削除します。

  12. 下部トレイからハブ 2S を持ち上げ、カートまたは壁面マウントに配置します。

    注意

    カートまたは壁面マウントの製造元の指示に従って、内部のパッケージ トレイからハブ 2S を取り外す前に、マウント システムを準備します。

    ヒント

    ハブ 2S をつかむ場合は、手のホールドが下のフォームで切り取った点に注意してください。 スピーカーが位置するデバイスを把握しない場合は、トップ ハンドに注意する必要があります。 デバイス カバーの端のグラフィックは、一般的なスピーカーの場所を提供します。

  13. 弾性テンション クリップ (x2) を緩めます。

  14. 布カバーを取り外します。

  15. ペン (x2)、カメラ、電源コードの配置の場所をメモします。

  16. ペン (x2)、カメラ、電源コードを接続します。

  17. cling ラベル (x4) を削除します。

  18. 右下の電源ボタンを押します。 これでインストールが完了しました。

Surface Hub 2S 85" のマウント

Surface Hub 2S 85" は、600 x 600 VESA マウント パターンを使用します。 次の図に示すように、Microsoft は Steelcase と提携して、Surface Hub 2S 85" 固有の設計と互換性のある取り付けオプションを作成しました。

Steelcase の壁のマウント。

取り付け寸法

他の (Steelcase 以外の) 取り付けオプションを使用する場合は、デバイスの背面にあるコンピューティング エンクロージャを考慮するスペーサが必要になります。 スペーサおよび他の認定アクセサリは、サラマンダーのデザインから利用できます。

Surface Hub 85" 寸法の詳細。

Surface Hub 85" の寸法を使用します。

補足的なストラップ キット

内側の梱包用のストラップ素材の追加セットは、背面右下のキットに含まれています。

付録 A: その他の安全に関する情報

警告

重いオブジェクト/人間工学に基づいた持ち上げ
デバイスは非常に重いです。 持ち上げに関連する傷害、死亡、またはデバイスの損傷のリスクを軽減するために、少なくとも 2 人以上でデバイスを持ち上げることをお勧めします。 デバイスを持ち上げたり、動かしたりするときに、適切な持ち上げ姿勢をとることが重要です。 以下を含むがこれらに限定されない、人間工学に基づいた適切な持ち上げ方法を使用します。

  • 計画は前もって行います。 リフティング チームが計画に同意する必要があります。
  • ユニットを持ち上げ可能かどうかを判断します。 重すぎるか、またはぎこちなすぎますか?
  • リフティング エイドが必要かどうかを判断します。
  • 障害物や滑りやすい表面がないか、環境を確認します。
  • 背中ではなく、脚で持ち上げます。
  • 膝を曲げて、背中をまっすぐに保ちます。
  • ユニットを体に近づけます。
  • ユニットの中心に体を置きます。 足を肩幅ほど開きます。
  • スムーズにまっすぐ持ち上げます。
  • 胴体をまっすぐにします。持ち上げ中または荷物を持ち上げた後はねじらないでください

警告

適切なマウント
デバイスは重く、カートまたは壁のマウントに取り付けます。 傷害、死亡、またはデバイスの損傷のリスクを軽減するには、次の方法を実行します。

  • カートまたは壁のマウントのメーカーが提供する指示に従います。
  • 提案されたマウント システムが、このデバイスの重量をサポートすることを確認します。
  • システムのマウントに備え付けられている取り付けハードウェアのみを使用します。
  • メーカーの指示に従って、すべてのねじが確実に締め付けられていることを確認します。
  • デバイスがマウント システムの接続ポイントに完全にかみ合うまで、デバイスを解放しないでください。
  • Microsoft は、お使いのデバイスで使用するために設計されたカートまたは壁のマウント システムの使用をお勧めします。 Microsoft は、他のマウント システムの使用によって引き起こされた損害、傷害、または死亡に対して一切の責任を負いません。

警告

壁や他の取り付け面の目に見えない危険
壁や他の取り付け面には、電線、ガス ライン、その他の見えない危険や障害物が含まれている場合があります。 目に見えぬ危険を切り取り、掘削すると、重大な人的傷害や死亡を引き起こす可能性があります。 インストールの前に見えない危険を見つけ、インストール中にこれらの危険を回避することは、インストーラーの責任です。 取り付け環境を評価し、穴あけや切断を行う前に、壁や他の取り付け面に見えない危険が発生しないか常に確認してください。

警告

危険のヒント
移動時にカート/スタンド マウント デバイスに対する人的傷害、死亡、または損傷のリスクを回避するには、次の方法を実行します。

  • このデバイスと互換性のあるカート/スタンドのみを使用します。
  • スタンド マウント デバイスの移動または再配置については、カート/スタンド メーカーが提供する指示に従ってください。
  • デバイスまたはカート/スタンドに重いオブジェクトをハングアップまたは配置しないでください。
  • カート/スタンド マウント デバイスを移動する前に、必要に応じて電源コードや他のケーブルを取り外します。 カート/スタンド マウント デバイスを移動する場合は、注意してゆっくり動かしてください。 カート/スタンドの製造元の指示に従って、スタンドの移動または再配置を行います。
  • カート/スタンド マウント デバイスをランプの上下に移動する場合は注意が必要です。 カート/スタンド マウント デバイスをランプの上または近くに放置しないでください。
  • カート/スタンド マウント デバイスは大人だけで移動する必要があります。

注意事項

タッチ スクリーン ガラス
ほとんどのタッチ スクリーンと同様に、デバイス上のタッチ スクリーンはガラス製です。 デバイスがドロップされた場合、または重大な影響を受ける場合、ガラスが壊れる可能性があります。 人的傷害のリスクを軽減するには、ガラスが割れたり、欠けたり、ひびが入ったりした場合は画面に触れるのを避け、画面の交換を手配してください。 デバイスの誤用または乱用によって引き起こされた、ひび割れや破損したタッチ スクリーンは、製品の限定保証の対象外です。

警告

適切なインストール
不適切なデバイスのインストールに関連する危険を回避するには、作業を開始する前にインストール手順を読んで理解している人がインストールを実行する必要があります。 必要な機器や専門知識がない場合、または取り付け面が不明な場合は、プロのインストーラーに問い合わせください。
