Surface Hub (v1) 84" 技術仕様

機能 説明
価格設定 $21,999 から
Size 46.12" x 86.7" x 4.15" (1171.5mm x 2202.9mm x 105.4mm)
ストレージ/RAM SSD 128 GB と 8 GB RAM
処理者 第 4 世代 Intel® Core™ i7
グラフィックス NVIDIA Quadro K2200
ポート 内部 PC
• (1) USB 3.0 (下部) + (1) USB 3.0 (サイド アクセス)
• (4) USB 2.0
イーサネット 1000 Base-T
• DisplayPort ビデオ出力
• 3.5mmステレオアウト
• システム レベル制御用 RJ11 コネクタ
代替 PC
• (2) USB 2.0 タイプ B 出力
• カメラ、センサー、マイク、スピーカーの接続
• (2) DisplayPort ビデオ入力
ゲスト PC
• DisplayPort ビデオ入力
• HDMI ビデオ入力
•VGAビデオ入力
• 3.5mmステレオ入力
• (1) USB 2.0 タイプ B タッチバック™出力
センサー (2) パッシブ赤外線プレゼンスセンサ、アンビエントライトセンサ
スピーカー (2) 正面向きステレオ スピーカー
マイク 高性能、4 要素配列
Camera (2)広角HDカメラ1080p@30fps
ペン (2) パワード、アクティブ、サブピクセル精度
物理的なサイド ボタン 電源、入力選択、音量、明るさ
ソフトウェア Windows 10 + Office (Word、PowerPoint、Excel)
ボックスの内容 • Surface Hub 84"
• (2) Surface Hub ペン
• 電源ケーブル
• セットアップ ガイド
• 安全性と保証に関するドキュメント
•ワイヤレスオールインワンキーボード
取り付け機能 4X VESA標準、1200mm x 600mmパターン、8X M8 X 1.25スレッド取り付け場所
床からの表示高さ 画面の中央に 54 インチ (139.7 cm) の推奨高さ
製品重量 約 280 ポンド (127 kg)
製品出荷重量 約 580 ポンド (263 kg)
製品寸法 HxWxD 46 x 86.9 x 4.1 インチ (116.8 x 220.6 x 10.4 cm)
製品出荷寸法 HxWxD 66.14 x 88.19 x 24.4 インチ (168 x 224 x 62 cm)
製品の厚さ 取り付け面へのタッチ面: ≤ 3.1 インチ (7.8 cm)
Orientation 横向きのみ。 縦向きでは表示できません。
Btu 3070.8 BTU/h
画像の解像度 3840 x 2160
フレーム レート 120Hz
コントラスト比 1400:1
EDID 優先タイミング、交換 PC 3840 x 2140、120Hz 垂直更新
EDID 優先タイミング、有線接続 1920 x 1080、60Hz 垂直更新
入力電圧 公称110/230v、最大90-265v
入力電力、動作 最大 900W
入力電源、スタンバイ 公称5W、最大1~10W

Surface Hub は、1 日に最大 18 時間連続して使用できます。 効率を最適化するために、Surface Hub はスマート センサーを使用して、プレゼンスが検出されなくなったときに LED 画面をオフにします。つまり、1 日の終わりに電源を切る必要はありません。 ユニットが 24 時間の職場環境にインストールされている場合、センサーを無効にして、1 日あたり 18 時間の最大使用に関する推奨事項に準拠させることができます。 ビデオ信号が長時間表示されると、焼き込まれたり、画面に画像の保持が発生したりする可能性があることに注意してください。 電源設定の管理の詳細については、次を参照してください。

交換用 PC 接続

コネクタと場所 Label 説明
スイッチ、下部 I/O スイッチ、下部 I/O 内部 PC または外部 PC を使用して機能を切り替えることができます。
表示ポート、下部 I/O 下部 I/O & 表示ポート 代替 PC の入力を提供します。
表示ポート、下部 I/O 表示ポート、下部 I/O 交換 PC の 2 番目の入力を提供します。
USB タイプ B、ボトム I/O USB タイプ B & ボトム I/O PC と内部周辺機器を交換するための USB 接続を提供します。
USB タイプ B、ボトム I/O USB タイプ B、ボトム I/O 統合ハブの USB 接続を提供します。

有線接続

コネクタと場所 Label 説明
表示ポート、下部 I/O 表示ポート、下部 I/O 有線接続 PC の入力を提供します。
HDMI、下位 I/O HDMI、下位 I/O 有線接続 PC 用の HDMI 入力を提供します。
VGA、下位 I/O VGA、下位 I/O 有線接続 PC 用の VGA 入力を提供します。
3.5mm、ボトムI/O 3.5mm、ボトムI/O アナログ オーディオ入力を提供します。
USB タイプ B、ボトム I/O USB タイプ B - ボトム I/O ビデオ取り込みタッチバック用の USB 接続を提供します。

その他の接続

コネクタと場所 Label 説明
USB タイプ A、サイド I/O USB タイプ A、サイド I/O USB デバイスに 1 つの USB 3.0 接続を提供します。 ウェイクオン USB 対応。
USB タイプ A、青色の絶縁体を使用した下部 I/O USB タイプ A、青色の絶縁体を使用した下部 I/O USB 3.0 接続を提供します。
3.5mm、ボトムI/O 3.5mm、ボトムI/O アナログ オーディオ出力を提供します。
表示ポート、下部 I/O 表示ポート - 下部 I/O ミラー化されたビデオ出力機能を別のディスプレイに提供します。
IEC/EN60320-C13 リセプタクル(ハード スイッチ付き) IEC/EN60320-C13 リセプタクル(ハード スイッチ付き) AC 入力と EU 電源要件への準拠を提供します。
RJ45、ボトムI/O RJ45、ボトムI/O イーサネットに接続します。
RJ11、下部 I/O RJ11、下部 I/O ルーム コントロール システムに接続します。

ポートとクリアランスの図

84 インチ Surface Hub の上面図

84 ” Surface Hub の上面図。

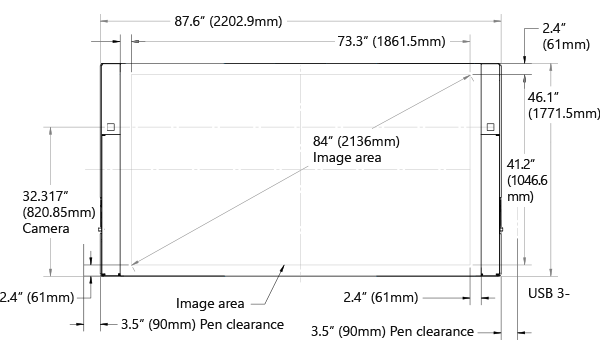

84 インチ Surface Hub の正面図

84 ” Surface Hub の正面図。

84 インチ Surface Hub の底面図

84 ” Surface Hub の底面図。

84 インチの Surface Hub の代替 PC ポート。

84 ” Surface Hub の交換用 PC ポート。

84 インチ Surface Hub の背面図

84 ” Surface Hub の背面図。

84 インチ Surface Hub のクリアランス

84 ” Surface Hub のクリアランス。

84 インチ Surface Hub の取り外し可能な持ち上げハンドル

84 ” Surface Hub の取り外し可能な持ち上げハンドル。

84 インチ Surface Hub の背面の壁取り付けスレッド

84 ” Surface Hub の背面にある壁取り付けスレッド。

84 インチ Surface Hub の上面図の持ち上げハンドル

84 ” Surface Hub の上面図の持ち上げハンドル。

84 インチ Surface Hub の側面図

84 ” Surface Hub の側面図。
