デバイス ID 情報
サポートされているモデル
- Surface Pro 12 インチ WiFi (プラチナ、バイオレット、オーシャン)

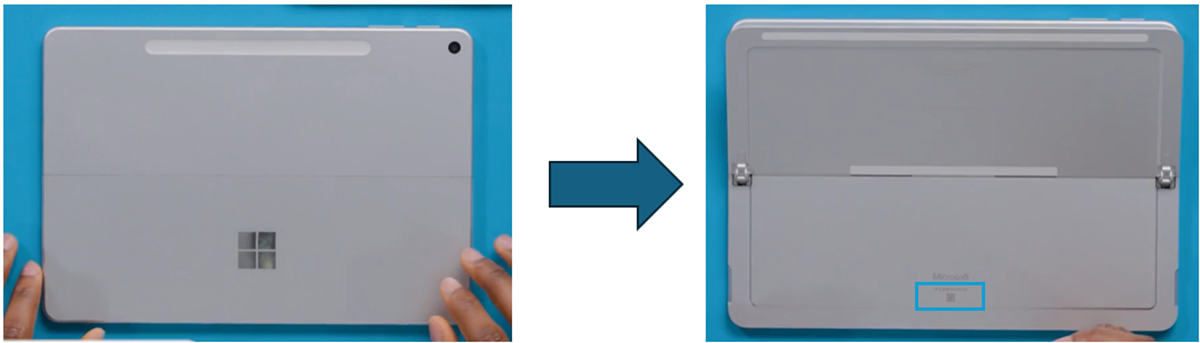

Surface タブレット デバイスのモデルとシリアル番号は、キックスタンドの下にあります。
重要
デバイスシリアル番号表記。 このデバイスのシリアル番号は、元のエンクロージャにあります。 Microsoft からの将来のサポートのために、デバイスの元のシリアル番号を保持することが重要です。 エンクロージャー FRU はデバイスの元のシリアル番号を取り外し、元のデバイスのシリアル番号を交換部品に完全に追加することはできません。 元のシリアル番号が保持されるようにするには、ラベルに防水インクを使用して記録します。 デバイス外部の簡単にアクセスできる領域にラベルを貼り付け、シリアル番号の記録を安全な場所に保持します。 Microsoft は、交換部品のパッケージ内で、この目的のためにラベルを提供しました。 パーツのパッケージに含まれるラベルには、元のシリアル番号と部品の製品識別子に指定されたスペースがあります。
正規の Microsoft 交換部品
正規の Microsoft 交換部品は、 Microsoft.com で Microsoft から直接入手できます。
正規の Microsoft 交換部品は、以下のパートナー サイトでも入手できます。

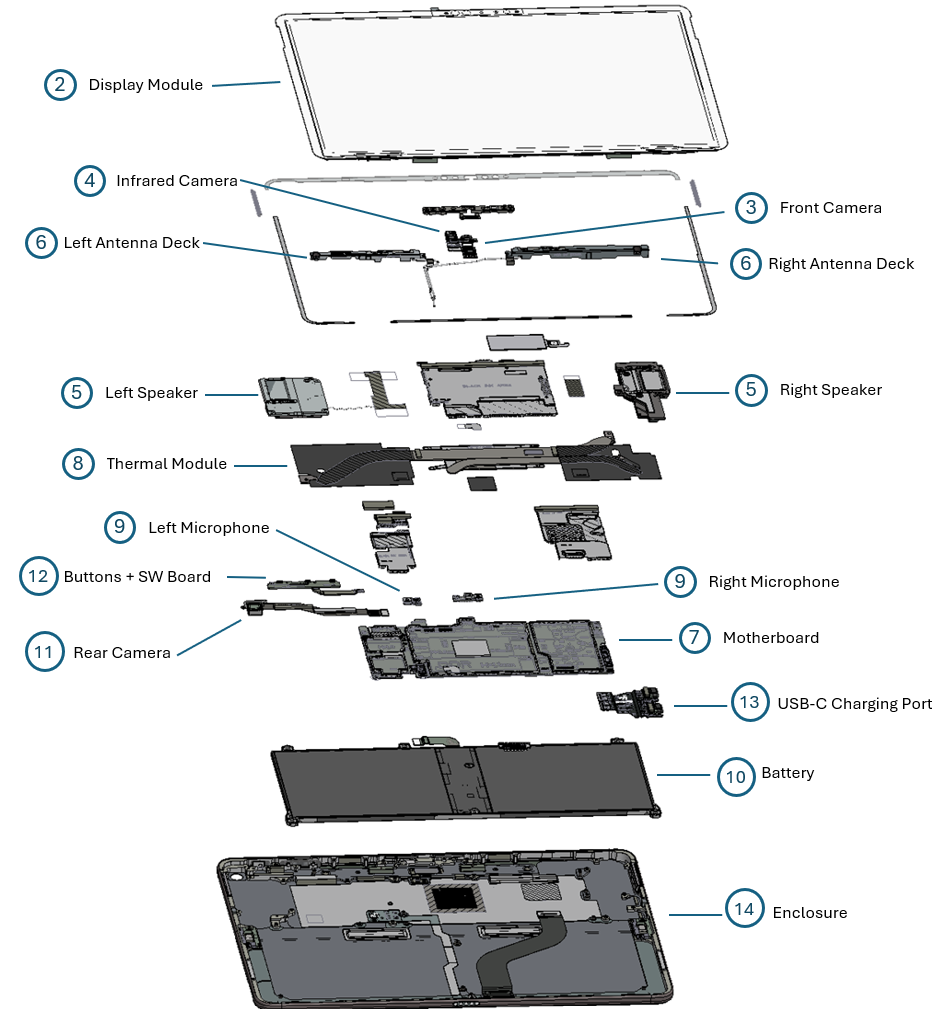

サービス パーツの一覧を示す
大事な： 修復ワークフローでは、修復を正常に完了するために複数のパーツを注文する必要がある場合があります。 修復を開始する前に、各修復ワークフローのプライマリコンポーネントと追加コンポーネントセクションをチェックして、必要なすべての部品があることを確認してください。
| 項目 | コンポーネント | SKU パート No. |
|---|---|---|

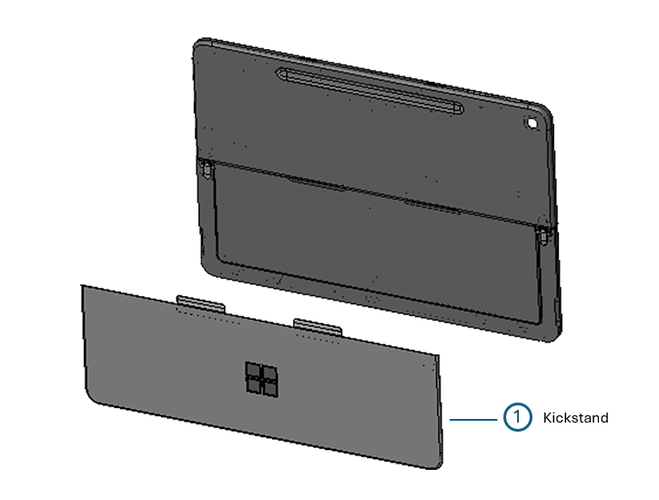

| 1 | キックスタンド | |
| 白金 | EP2-31603 | |
| 紫 | EP2-31604 | |
| 大洋 | EP2-31605 | |
| 2 | 表示モジュール | |
| 表示モジュール | EP2-31622 | |
| 3 | 前面カメラ | |
| 前面カメラ | EP2-31618 | |
| 4 | 赤外線カメラ | |
| 赤外線カメラ | EP2-31620 | |
| 5 | スピーカー | |
| スピーカー | EP2-31621 | |
| 6 | アンテナ デッキ | |
| アンテナ デッキ | EP2-41588 | |
| 7 | マザーボード for Business (メイン プロセッサとメイン メモリを含む) | |
| 16 GB/256 GB | EP2-31606 | |
| 16 GB/512 GB | EP2-31607 | |
| 16 GB/1 TB | EP2-31608 | |
| 24 GB/1 TB | EP2-31609 | |
| マザーボード (メイン プロセッサとメイン メモリを含む) | ||
| 16 GB/256 GB | EP2-31610 | |
| 16 GB/512 GB | EP2-31611 | |
| 16 GB/1 TB | EP2-31612 | |
| 8 | 熱モジュール | |
| 熱モジュール | EP2-31623 | |
| 9 | マイク モジュール | |
| マイク モジュール | EP2-31617 | |
| 10 | バッテリー | |
| バッテリー | EP2-31597 | |
| 11 | 背面カメラ | |
| 背面カメラ | EP2-31619 | |
| 12 | ボタン – 電源と音量 | |
| 白金 | EP2-31614 | |
| 紫 | EP2-31615 | |
| 大洋 | EP2-31616 | |
| 13 | USB-C 充電ポート | |
| USB-C 充電ポート | EP2-31624 | |
| 14 | 囲い | |
| 白金 | EP2-31599 | |
| 紫 | EP2-31600 | |
| 大洋 | EP2-31601 | |
| 15 | デバイス エントリ キット | |
| デバイス エントリ キット | EP2-41586 | |
| 15 | スクリューキット | |
| デバイス エントリ キット | EP2-41587 |
Surface Pro 12 インチ FRU スクリュー マップ
重要
Surface Pro 12インチの修理中に、デバイス内の部品を固定するために使用されるネジは再利用でき、FRU交換キットには用意されていません。 交換ネジを入手するには、スクリューキットを購入する必要があります。
このデバイスの FRU コンポーネントを固定するさまざまなネジタイプのリファレンスとして、次の表を使用します。 修理中のネジの便利な追跡のために、各ネジタイプを別々のコンパートメントに配置し、以下の表を印刷し、ネジが格納されている各コンパートメントにラベルを付けるために道探しアイコンを切り取ることをお勧めします。
| スクリュータイプ | パート No. | Wayfinding アイコン | Picture |
|---|---|---|---|
| M1.2 x L1.9 3IP | M1334206-001 M1334207-001 |
|
|
| M1.2 x L2.8 3IP | M1352116-001 M1352117-001 |
|
|
| M1.2 x L2.7 3IP | M1369668-001 |
|
|
| M1.2 x L1.9 3IP | M1334230-001 M1334231-001 |
|
|
| M1.2 x L2.5 3IP | M1352134-001 M1352135-001 |
|
|
| M1.2 x L1.5 3IP | M1334202-001 M1334202-001 |
|
|
| M1.2 x L1.5 3IP | M1334177-001 M1334229-001 |
|
|
| M1.2 x L2.1 3IP | M1341576-001 M1341577-001 |
|
|
| M1.2 x L2.3 3IP | M1341578-001 M1341579-001 |
|
|
