Surface USB4 ドックの概要

  • 適用対象: Windows 10, Windows 11

Surface USB4 ドックは、コンパクトで洗練されたデザインが特徴で、デスクトップを整理するための完全な据え置き型ドッキング ソリューションです。 Surface USB4 ドックを使用すると、65 ワットの電力供給でデバイスやアクセサリを接続して給電し、1 日を通して最高のパフォーマンスを発揮できます。

  • 超高速接続:USB4経由で、USB 3.2の4倍の速度で40Gbpsのデータ転送を実現します。
  • 電力供給: ノート PC に 65 W パススルー充電とアクセサリ充電を提供する 100 W 電源が含まれています。
  • デュアルスクリーンサポート: HDMI または USB-C 出力を備えた最大 2 台の 4K モニターをサポートし、マルチタスクを強化します。 さらに、USB-C 経由で 30 HZ で単一の 8K モニターをサポートします。
  • 信頼性の高いイーサネット接続: ギガビット イーサネットをサポートし、高速で信頼性の高いネットワーク接続を保証します。
  • コアな商用管理機能:PXEブート、1 WMI、Media Access Control(MAC)アドレスパススルー2などの重要な機能を搭載し、IT運用を合理化します。
  • ユニバーサル互換性: Surface デバイス3 で動作するように設計されており、多数の USB-C、USB4、Thunderbolt 4 デバイスと互換性があります。
  • コンパクトで軽量:206グラム(7.2オンス)のUSB4ドックには、左舷の方向を容易にする触覚インジケーターが含まれています。
  • 持続可能性を念頭に置いた設計: 100% リサイクル錫、100% 再生ゴールド、50% 再生プラスチックなど、以前のどの Surface ドック よりも多くのリサイクル素材を使用しています。4

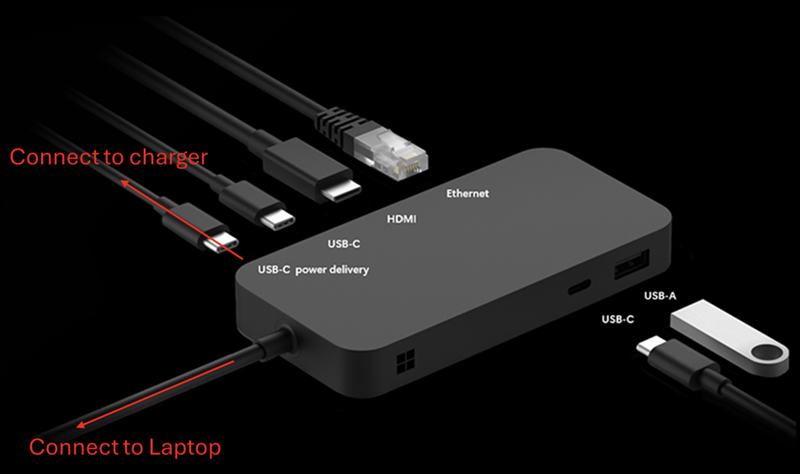

USB4 ドックのスクリーンショット。

セキュリティ & 管理性

Surface USB4 ドックには、次の管理機能とセキュリティ機能が付属しています。

  • Windows Update によるファームウェアの更新: 自動更新またはダウンロード可能なドライバーとファームウェアのパックを使用して、ドックを最新の状態に保ちます。
  • MAC アドレス パススルー: 異なるドック間で一貫したネットワーク ID を維持し、共有ワークスペースでの管理を容易にします。2
  • モダン スタンバイからの Wake-on-LAN (WOL)5: IT 管理者は、Surface USB4 ドックに接続されているデバイスをリモートでスリープ解除し、管理タスクを自動化できます。
    • Surface USB4 ドックでは、デバイスを対象とした MAC アドレス パススルーを使用した WOL はサポートされていません。
    • 別の WOL 経路には、S4/S5 から WOL の代わりにコネクト スタンバイ (モダン スタンバイ) を使用したり、デバイスの MAC アドレスではなく MAC アドレス パススルー用にドックを構成したりすることが含まれます。
  • PXE ブート: IT 管理者は、オペレーティング システムの展開、トラブルシューティング、およびネットワーク内の多数のデバイスの管理を行うことができます。1
  • Windows Management Instrumentation (WMI): IT 管理者は、Surface USB4 ドックやその他の Surface ドック全体で、最新のファームウェア、ポリシー設定、および関連データをリモートで監視および管理できます。 詳細については、「 WMI を使用して Surface ドックを管理する」を参照してください。
  • 一元化されたサポートと保証サービス: IT 管理者は、 Surface 管理ポータル または Surface サポート ポータルから直接サポートにアクセスできます。

互換性

Surface USB4 ドックは、次の Surface デバイスを含む多数の USB-C/USB4/Thunderbolt 4 対応デバイス用に最適化されています3。

  • Surface Laptop 8th Edition (Snapdragon)
  • Surface Pro 12th Edition (Snapdragon)
  • Surface Pro for Business 第 12 エディション (Intel)
  • Surface Laptop for Business 第 8 版 (Intel)
  • Surface Laptop 5G for Business 第 7 版 (Intel)
  • Surface Laptop for Business 第 7 版 (Intel)
  • Surface Pro for Business 第 11 エディション (Intel)
  • Surface Laptop 第 7 版 (Snapdragon)
  • 5G 対応 Surface Pro 第 11 版 (Snapdragon)
  • Surface Pro 11th Edition (Snapdragon)
  • 5G 対応 Surface Pro 10
  • Surface Pro 10
  • Surface Laptop 6
  • Surface Pro 9 (Intel)
  • Surface Pro 8

Surface USB4 ドックは、USB-C3 ポートを備えた次の法人向け Surface デバイスと互換性があります。

  • Surface Laptop for Business 13 インチ 第 2 版 (Snapdragon)
  • Surface Pro for Business 12 インチ 第 2 版
  • Surface Laptop for Business 13 インチ 第 1 エディション (Intel)
  • Surface Laptop for Business 13 インチ 第 1 エディション (Snapdragon)
  • Surface Pro for Business 12 インチ 第 1 エディション
  • 5G 対応 Surface Pro 9 (SQ3)
  • Surface Pro 7 以降
  • Surface Pro X (すべての世代)
  • Surface Laptop 3 以降
  • Surface Laptop Studio (すべての世代)
  • Surface Laptop Go (すべての世代)
  • Surface Laptop SE
  • Surface Go (すべての世代)
  • Surface Book 2 以降

注

USB-C/USB 3.2 接続6 は、 60Hz で最大 4K の 1 台の外部ディスプレイをサポートします (デバイスおよびディスプレイでサポートされている場合)。 または、 より多くのモニターをデイジー チェーン接続することもできます。

互換性のあるデバイスの完全なリストと詳細については、「 USB-C と Surface の高速充電 」ページを参照してください。

ヒント

Surface USB4 ドックは、USB4/Thunderbolt 4 を搭載した任意のホスト PC で使用できます。 エンタープライズ管理機能とセキュリティ機能の完全なサポートは、Surface デバイス限定です。 Windows Update による自動ファームウェア更新は、Windows ベースの PC でのみ機能します。

Connections

Surface USB4 ドックには、最新のワークフローをサポートする汎用性の高いポートが備わっています。

  • 1 つの前面 USB-A (USB 3.2 Gen 2、7.5 W)
  • 1 つの前面 USB-C (USB4 Gen 3、Thunderbolt 4 と互換性あり、ビデオ対応、7.5 W)
  • 1 つの背面 USB-C (USB4 Gen 3、Thunderbolt 4 と互換性、ビデオ対応、7.5 W)
  • 1 つの背面 HDMI 2.1
  • PSU 専用の背面 USB-C 1 つ
  • 1 イーサネット ポート (1 Gbps)
  • セキュリティ ロックのサポート (Kensington と互換性あり)

Sustainability

持続可能性に対する Microsoft の取り組みは、Surface USB4 ドックに反映されています。

  • リサイクル素材: 少なくとも 55.2% のリサイクル含有量が含まれています。 Surface USB4 ドックには、100% リサイクル錫、100% リサイクル ゴールド、50% リサイクル プラスチックなど、以前のどの Surface ドックよりも多くのリサイクル素材が含まれています。4
  • 思いやりのあるパッケージ: 77% がリサイクル素材を使用、木質繊維の商業包装。
  • カーボンフリー電力: 2030 年までに 100% カーボンフリー電力を使用するという Microsoft の目標を達成するために、主要なデバイス サプライヤーの 40% が 2024 年に CFE に移行しました。
  • 電気自動車の配送: 2024 年には、米国の両方の配送センターをカバーするように、トラック積載電気自動車の能力を拡大し、配送センターから 100 マイルの範囲内にトラック満載の配送を EV で配送できるようにしました。
  • Sustainability の目標: 2030 年までにカーボン ネガティブ、ウォーター ポジティブ、廃棄物ゼロを達成するという Microsoft の誓約をサポートします。 Microsoft Surface Sustainability について詳しく知る。

Surface ドックの比較

機能 Surface USB4 ドック Surface Thunderbolt 4 ドック Surface USB-C Travel Hub Surfaceドック 2
型 フル固定ドック 最も機能が充実したドック ポータブル ハブ 従来のドック
管理機能 PXE ブート、1 WMI、Wake-on-LAN5 PXE ブート、SEMM、WMI なし SEMM, WMI, Centralized Updates
ホスト接続 USB-C/USB4 USB-C/USB4 USB-C Surface Connect
USB-A ポート 1 3 1 2
USB-C ポート 2 3 1 2
HDMI 1 なし 1 なし
Ethernet 1 Gbps 2.5 Gbps 1 Gbps 1 Gbps
電源パススルー 65 W 96 W なし 199 W
サポートの監視 デュアル 4K @ 60 Hz デュアル 4K @ 60 Hz 単一モニター デュアル 4K @ 60 Hz
以下の目的で設計されています USB-C/USB4 デバイス パフォーマンス USB-C デバイス ユニバーサル USB-C デバイス 接続付きの Surface デバイス
管理機能
モダン スタンバイからの Wake-on-LAN5 はい はい なし はい
Wake-On-Power はい はい なし はい
S4/S5 スリープ モードからの Wake-on-LAN なし はい なし なし
ネットワーク PXE ブート1 はい はい はい はい
SEMM ホストのアクセス制御 なし はい なし なし
SEMM ポート アクセス制御 なし はい なし なし
サービス サポート Windows Update、Surface アプリ、または MSI Windows Update、Surface アプリ、または MSI Windows Update または MSI MSI

複数のモニターをデバイスに接続する

Surface USB4 ドックでは、USB-C または HDMI 2.1 ポート経由で 60Hz の 4K モニター 2 台、USB-C 経由で接続した場合は 30Hz の 8K モニター 1 台をサポートします。 Surface USB4 ドックを使用すると、3 つの画面で同時に作業しながらビジュアル ワークスペースを拡張できます。 デュアル 4K モニターをサポートするには、デバイスの USB4/Thunderbolt 4 ポートが必要です。

デイジー チェーンでモニターを追加する

モニター間の有線接続を使用して一連のディスプレイデバイスを直列に接続することで、最大 8 台のモニターをデイジー チェーン接続できます。 各モニターを Surface USB4 ドック に直接接続しないでください。

モニターをデイジー チェーン接続するには、少なくとも DisplayPort 1.2 と Multi-Stream Transport (MST) をサポートするモニターが 2 つ以上必要です。チェーン内の中央のリンクとして機能するディスプレイには、DisplayPort 出力ポートと入力ポートが含まれている必要があります。 また、PC 上に、DisplayPort 1.2 と MST をサポートしているビデオまたはグラフィックス カード (GPU) も必要です。

注

2 台以上のモニターをデイジー チェーン接続すると、解像度とリフレッシュ レートが低下します。

DisplayPort MST を使用して PC を複数のモニターに接続するには:

  1. PC をメイン モニターの DisplayPort-In 接続に接続します。
  2. メイン モニターの DisplayPort-Out 接続を 2 台目のモニターの DisplayPort-In 接続に接続します。 2 台以上のモニターをデイジー チェーン接続するには、1 台目のモニターが 2 台目のモニターに接続され、2 台目のモニターが 3 台目のモニターに接続されるというように、同様の対応になっています。
  3. オンスクリーン ディスプレイ (OSD) メニューを使用します。 DisplayPort 1.2を有効にするには、モニターのユーザーマニュアルを参照してください。

注文する

付録: Surface USB4 ドックの技術仕様

ディメンション 4.72 インチ x 2.36 インチ x 0.59 インチ (120 mm x 60 mm x 15 mm)
重量 206 g
Connections - 100 W 電源 (最大 65 W パススルー)。 100 W PSU が付属します (別売りではありません)。
- USB-C / USB4 左向きケーブル (80 cm)、Surface がドッキングされ充電中であることを確認するデュアル LED インジケーター ライト付き。
- USB4 サポート: 充電、デュアル ディスプレイ、最大 40 Gb/s のデータ転送。
- 前面 USB-A (USB 3.2 Gen 2、7.5 W) 1 個
- 前面 USB-C 1 個 (USB4 Gen 3、Thunderbolt 4 と互換性あり、ビデオ ディスプレイ対応、7.5 W)
- 背面 USB-C 1 個 (USB4 Gen 3、Thunderbolt 4 と互換性、ビデオ ディスプレイ対応、7.5 W)
- 1 つの背面向け HDMI 2.1。
- PSU 専用の背面 USB-C 1 つ。
- 1つのイーサネット(1Gbit/s)
- セキュリティ ロックのサポート (Kensington 互換)
ボックスの内容 - Microsoft Surface USB4 ドック
- 100W USB-C電源
管理の容易さ (商用のみ) サポートされているホスト デバイスの場合:

- Media Access Control(MAC)アドレスパススルー2
- Windows Update および Surface アプリによるファームウェア更新
- モダン スタンバイからの Wake on LAN
アクセシビリティ ポートを簡単に識別するための触覚インジケータ
Sustainability 持続可能性を念頭に置いて設計された Surface USB4 ドック

サプライチェーンにおけるSustainability
- デバイスのサプライチェーンは、マイクロソフト関連の生産において100%カーボンフリー電力にシフトしています。
- 少なくとも89の主要機器サプライヤーがカーボンフリー電力への移行を進めており、さらに多くの機器サプライヤーが進行中である。
- 2030年までに100%カーボンフリー電力を実現するという目標を達成するため、2024年には主要デバイスサプライヤーの40%がCFEに移行し、CFEの使用量を392K MWhに拡大し、232KmtCO2eの排出量を回避しました。

電気自動車配送
- 2024年には、米国の配送センターの両方にトラック積載電気自動車の能力を拡大した。

より多くのリサイクル素材
- Surface USB4 ドックには、100% リサイクル錫、100% リサイクル ゴールド、50% リサイクル プラスチックなど、以前のどの Surface ドックよりも多くのリサイクル素材が含まれています。4

Microsoft は、2030 年までにカーボン ネガティブ、ウォーター ポジティブ、廃棄物ゼロを達成するという目標を設定しました。 持続可能性を念頭に置いた設計方法の詳細をご覧ください Microsoft Surface Sustainability
保証7 1 年間限定保証

参考資料

  1. ネットワーク PXE ブートには、ホスト デバイス上の最新の UEFI 更新プログラム (現在 Intel ベースのデバイスで利用可能) が必要です。Arm ベースのデバイスでは後続の更新プログラムが計画されています。 詳細については、「Surface UEFI の使用方法 - Microsoft サポート」を参照してください。
  2. MAC アドレス パススルーは、次のホスト デバイスで使用できます。Surface Go 4、Surface Laptop Go 3、Surface Laptop Studio 2、Surface Laptop 6 for Business、Surface Pro 10 for Business、Surface Pro 11th Edition (Snapdragon および Intel プロセッサ)、Surface Laptop 7th Edition (Snapdragon および Intel プロセッサ)、Surface Pro 11th Edition 5G、および5G 搭載の Surface Pro 10。
  3. Surface USB4 ドックは、USB-C 充電をサポートする Surface デバイス (Surface Pro 7 および Surface Laptop 3 以降のデバイス) と互換性があります。 詳細については、「USB-C と Surface の高速充電 - Microsoft サポート」を参照してください。
  4. 電源装置を除く Surface USB4 ドックには、55.2% のリサイクル素材が含まれています。 これには、少なくとも 50% の再生プラスチックと 0.3% のその他の再生金属で構成される 11.8% の再生プラスチックが含まれ、PCB の 100% リサイクル金とはんだの 100% リサイクル スズで構成されます。 2024 年 6 月 20 日付の UL EVCP-2809-2 第 2 版のリサイクル コンテンツの環境請求検証手順 (EVCP) を使用して Underwriter Laboratories, Inc. が実施した検証に基づいています。 リサイクル コンテンツは、ISO 14201 に従って定義されています。
  5. Wake-on-LAN をサポートするには、Surface デバイスを AC 電源に接続し、有線ネットワークに接続されている Surface イーサネット アダプターまたはドッキング デバイスを使用する必要があります。
  6. Surface USB4 ドックは、USB-C デバイスと互換性があります。 ただし、接続すると、USB-C ポートの速度と機能で動作します。 USB-C/USB 3.2 接続では、60 Hz で最大 4K の 1 つの外部ディスプレイをサポートします (デバイスとディスプレイでサポートされている場合)。 または、 より多くのモニターをデイジー チェーン接続することもできます。
  7. Microsoft の限定保証は、消費者法の権利に加わる形で適用されます。
