VMM ファブリックにおける論理ネットワークの設定

この記事では、System Center Virtual Machine Manager (VMM) で論理ネットワークを作成する方法について説明します。 VMM には、論理ネットワークを簡単に作成するフローがあります。 ユース ケースに基づいて製品のネットワークの種類と図をサポートします。

企業ネットワークや管理ネットワークなど、組織内にさまざまな種類のネットワークがあります。 VMM では、これらの各ネットワークは論理ネットワークとして定義されます。 論理ネットワークは、物理ネットワークをミラー化する論理オブジェクトです。

論理ネットワークを作成するときは、物理環境に一致するプロパティを割り当てます。 論理ネットワークの種類と、関連付けられているネットワーク サイトを指定します。 DHCP を使用してネットワーク サイトで作成した VM に IP アドレスを割り当てない場合は、静的アドレス プールを指定します。 また、ネットワーク仮想化と仮想 LAN (VLAN) を使用して、ネットワークを物理的または仮想的に分離するかどうかを指定します。

VMM ファブリックで仮想化ホストをプロビジョニングするときは、論理ネットワークを使用します。 ホスト上の物理アダプターを論理ネットワークに関連付けます。

VMM 仮想マシン (VM) ネットワークは論理ネットワークに基づいています。 VM ネットワークは、VM が論理ネットワークに接続するためのインターフェイスを提供します。 論理ネットワークには、1 つの VM ネットワークまたは複数の VM ネットワークをマップできます。

開始する前に

開始する前に、VMM での論理ネットワークのしくみを理解しておくことが重要です。

• 自動論理ネットワーク: 既定では、VMM は論理ネットワークを自動的に作成します。 VMM ファブリックでホストをプロビジョニングし、そのホスト上の物理ネットワーク アダプターに関連付けられている VMM 論理ネットワークがない場合、VMM は自動的に論理ネットワークを作成し、それをアダプターに関連付けます。 既定では、論理ネットワークの場合、VMM は接続固有の DNS サフィックスの最初の DNS サフィックス ラベルを割り当てます。 既定では、VMM は接続された VM ネットワークも作成します。

• 手動論理ネットワーク: 論理ネットワークを手動で作成する場合は、次のように指定します。

  • ネットワークの種類: ネットワークが接続されたネットワークか、独立したネットワークか、接続されているネットワークの種類を指定します。 その後、論理ネットワークに基づいて VM ネットワークを作成すると、指定したネットワークの種類で VM ネットワークが作成されます。

    • 接続されたネットワーク: 基になる物理ネットワークの VLAN とサブネットのペアは論理的に同等です。 この論理ネットワークの上に 1 つの VM ネットワークが作成され、この VM ネットワークは基になるすべての VLAN サブネット ペアへのアクセスを提供します。 このネットワークの種類は、以前は One Connected Network と呼れていました。



      シナリオ例: Enterprise Contoso には、DevTest ワークロードをホストするためのネットワークが必要です。 このネットワークには、複数の VLAN またはサブネットが存在する場合があります。 Contoso は、種類が Connected network の論理ネットワークを作成します。 VMM は、VM が配置されているホスト グループに基づいて、VM に VLAN またはサブネットを割り当てる役割を担います。

    • 独立したネットワーク: この論理ネットワークの上に複数の VM ネットワークを作成できます。 作成された各 VM ネットワークは、特定の VLAN サブネット ペアへのアクセスを提供します。 VM ネットワークは互いに独立しています。



      独立したネットワークには、次の 2 種類があります。

      • VLAN ベースの独立したネットワーク
      • PVLAN ベースの独立したネットワーク

      シナリオの例: Woodgrove IT はホストです。 Woodgrove IT には、テナントとして Contoso と Fabrikam があります。 Contoso と Fabrikam の両方に DevTest ネットワークが必要です。 Contoso のネットワークは Fabrikam のネットワークから分離する必要があります。 Contoso のすべての VM は、 Contoso-DevTest VM ネットワークに接続されている必要があります。 Fabrikam の VM は、 Fabrikam-DevTest VM ネットワークに接続されている必要があります。

      Woodgrove IT は、 Independent ネットワークの論理ネットワーク 型を作成し DevTestという名前を付けます。 この論理ネットワークには、2 つの VLAN サブネット ペアがあります。 この論理ネットワークの上に 2 つの VM ネットワークが作成され、各 VM ネットワークが特定の VLAN サブネットにアクセスします。 1 つの VM ネットワークは Contoso-DevTest という名前で、Contoso が使用するために提供されます。 もう 1 つの VM ネットワークは Fabrikam-DevTest という名前で、Fabrikam で使用するために提供されます。

• 仮想化されたネットワーク: これがファブリック ネットワークです。 この論理ネットワークの上に、複数の仮想化 VM ネットワークを作成できます。 各 VM ネットワークには、独自の仮想化アドレス空間があります。



  Note

  • 一般的なセットアップとしては、分離または VLAN 分離のないインフラストラクチャ ネットワーク、PVLAN を使用したロード バランサー バックエンドとインターネットに接続するネットワーク、ネットワーク仮想化を使用した分離を備えたテナント ネットワークなどが考えられます。
  • 1 つの論理ネットワークで使用できる分離の種類は 1 つだけです。 分離が必要な場合は、複数の論理ネットワークが必要です。
  • 1 つの VMM サーバーには、約 2,000 のテナントと約 4,000 の VM ネットワークの実際の制限があります。

• ネットワーク サイト: 組織の場所とデータセンターが異なる場合は、それらのサイトに関する情報を論理ネットワーク設定に含めることができます。 たとえば、IP サブネットと VLAN 設定でニューヨーク のサイトを指定できます。 異なる IP または VLAN 設定でロンドン サイトを指定できます。 その後、ネットワーク、場所、VLAN の設定に基づいて VM に IP アドレスを割り当てることができます。

  Note

  • VMM がサイト内の VM に静的 IP アドレスを配布する場合は、サイトに IP サブネットを割り当てます。 DHCP を使用する場合、サブネットは必要ありません。
  • 物理サイトで VLAN が使用されている場合は、VLAN を構成します。 VLAN を使用せず、DHCP を使用する場合は、論理ネットワークでネットワーク サイトを定義する必要はありません。

論理ネットワークを自動的に作成する

VMM で論理ネットワーク (および VM ネットワーク) を自動的に作成する場合は、VMM が論理ネットワーク名を決定する方法を指定できます。

1. Settings>General を選択します。 Network 設定をダブルクリックします。

2. Logical ネットワーク マッチング設定を構成します。

   Note

   • Hyper-V ホストの場合は、DNS サフィックス ラベル全体または最初のラベルを使用できます。 たとえば、DNS サフィックスが corp.contoso.com されている場合、論理ネットワークは corp-contoso.com または単なる corp です。 この機能は、VMware ホストではサポートされていません。
   • Hyper-V および VMware ホストの場合は、ネットワーク接続名または仮想ネットワーク スイッチ名を選択できます。 スイッチ名は、ホストの物理アダプターがバインドされている仮想ネットワーク スイッチの名前です。
   • 既定では、VMware ホストでは仮想ネットワーク スイッチ オプションが使用されます。
   • 最初の論理一致が失敗した場合は、フォールバック オプションを指定することもできます。

VMM で論理ネットワークと VM ネットワークを自動的に作成しない場合は、グローバル設定を無効にすることができます。

1. Settings>General を選択します。 Network 設定をダブルクリックします。
2. 論理ネットワークを自動的に作成するをクリアします。

論理ネットワークを手動で作成する

1. VMM コンソールで、 Fabric>Home>Show>Fabric リソースに移動します。 Fabric で、Networking>Logical Networks>Home>Create>Create Logical Network を展開します。

2. 作成論理ネットワーク ウィザードでNameを選択し、名前と説明を指定します。

3. この論理ネットワークに関連付けられている VM ネットワークを分離する方法を指定します。

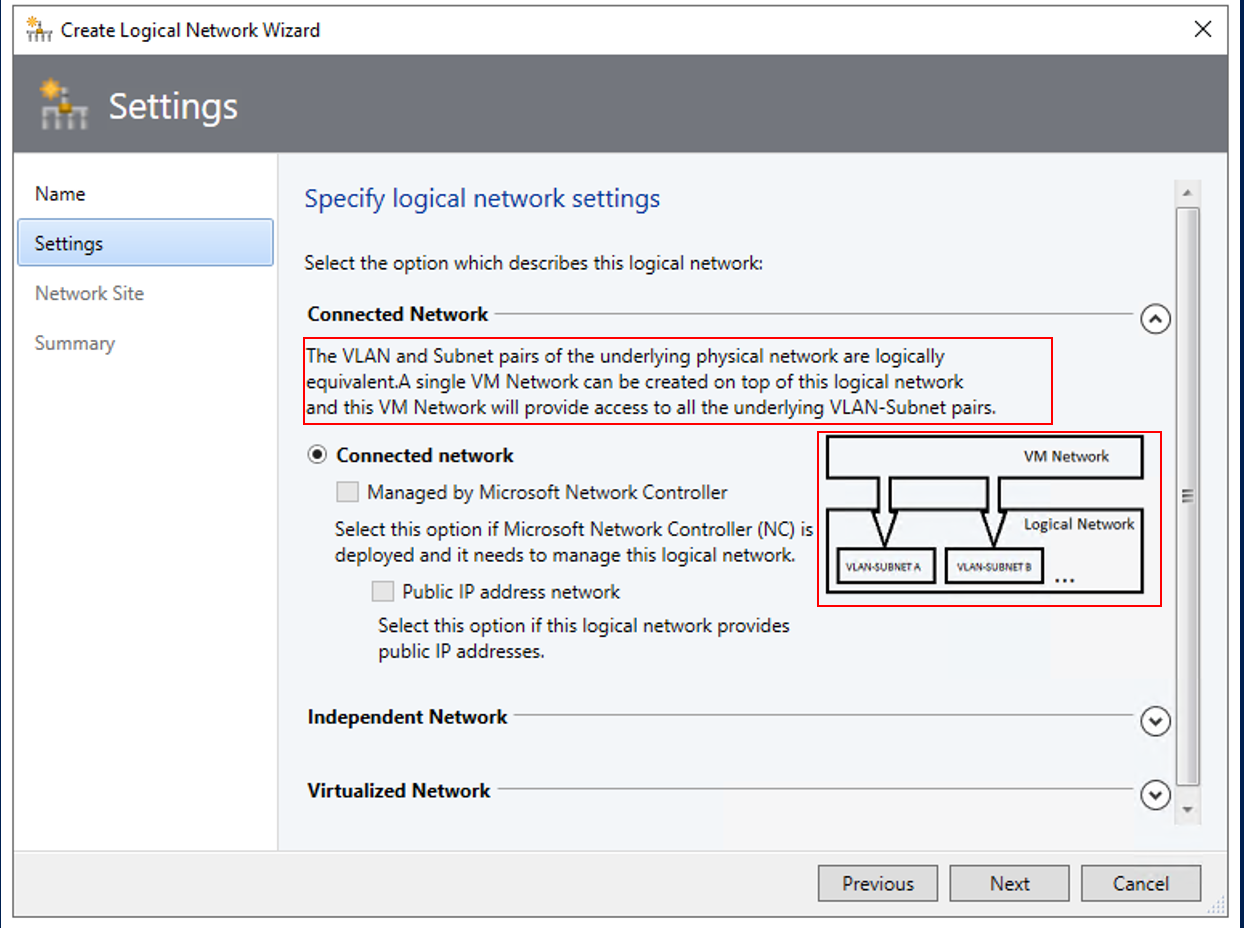

   論理ネットワークの作成を簡単にするために、VMM では論理ネットワークの種類の説明と図を使用できます。 論理ネットワークの各種類には、製品内の説明とユース ケースを説明する図があります。

   • 基になるすべての VLAN とサブネットのペアにアクセスできる単一の VM ネットワークを作成する場合は、[接続されたネットワークを選択します。 ここでは、基になる物理ネットワークの VLAN と IP サブネットのペアは論理的に同等です。
     • Microsoft ネットワーク コントローラーが論理ネットワークを管理できるようにするには、[Microsoft ネットワーク コントローラーによって管理を選択します。
     • 論理ネットワークがパブリック IP アドレスを提供する場合は、 IP アドレス ネットワークを選択します。
   • 互いに独立した複数の VM ネットワークを作成するには、 [Independent Network を選択します。 各 VM ネットワークは、特定の VLAN サブネット ペアまたは PVLAN サブネット ペアにアクセスできます。
   • 独自の仮想化アドレス空間を持つ複数の仮想化 VM ネットワークを作成するには、[仮想ネットワーク 選択。

4. Network Site で、論理ネットワークにネットワーク サイトを追加します。 ネットワーク サイトを作成する必要がない場合は、 Next を選択します。

   論理ネットワークの作成ウィザードでネットワーク サイトを追加するときに、IP プールを作成できます。

   • DHCP no VLAN: DHCP を使用して IP アドレスを割り当て、VLAN がない場合は、ネットワーク サイトは必要ありません。

     Note

     VMM はサイト名を自動的に提案します。 ネットワーク名の長さは 64 文字に制限されています。

   • 静的 IP: 静的 IP アドレスを使用する場合は、少なくとも 1 つのネットワーク サイトを作成し、少なくとも 1 つの IP サブネットを関連付けます。

   • VLAN: 静的 IP アドレス指定で VLAN を使用する場合は、VLAN とサブネットのペアに対応するネットワーク サイトを作成します。 DHCP を使用する場合は、VLAN 情報専用の対応するネットワーク サイトを作成します。

   • ネットワーク仮想化: ネットワーク仮想化を使用する場合は、論理ネットワークに IP アドレス プールが含まれるように、関連付けられた IP サブネットを持つネットワーク サイトを少なくとも 1 つ作成します。

   • ロード バランサー: 論理ネットワークにロード バランサーが含まれる場合は、関連付けられている IP サブネットを持つネットワーク サイトを少なくとも 1 つ作成します。

5. VMM の外部でベンダー ネットワーク 管理コンソールまたは仮想スイッチ拡張機能マネージャーによって管理されている外部ネットワークを使用する場合は、ベンダー コンソールで設定を構成し、VMM にインポートできます。

6. このネットワーク サイトを使用できる Host グループ論理ネットワークを使用できるようにする各ホスト グループを選択します。

7. 関連付けられている VLAN と IP サブネットで、[行の挿入] を選択して、ネットワーク サイトに割り当てる設定を指定します。 PVLAN を選択した場合は、各 VLAN に Secondary VLAN を追加する必要があります。 物理ネットワークで VLAN とサブネットを使用できることを確認します。 VLAN フィールドを空のままにすると、VMM は値 0 を割り当てて VLAN が使用されていないことを示します。 トランク モードでは、0 はネイティブ VLAN を示します。

8. ネットワーク サイトを作成し、1 つ以上の IP サブネットを関連付けた場合 (DHCP を使用していない場合)、それらのサブネットから静的 IP アドレス プールを作成できます。 その後、VMM はネットワーク サイト内の VM に IP アドレスを自動的に割り当てることができます。 IP プールは、 論理ネットワーク ウィザード内に作成できます。

論理ネットワーク上に IP アドレス プールを設定するには、 次の手順を実行します。

次のステップ

• VM ネットワークを作成します。
• VMM ファブリックで静的 IP アドレス プールを設定します。
