この記事では、System Center Virtual Machine Manager (VMM) を使用して SDN に VM ネットワークを作成する方法について説明します。
VM ネットワークは、論理ネットワークへのインターフェイスとして機能する抽象オブジェクトです。 仮想化されたネットワーク環境では、VM ネットワークを使用して、基になる論理ネットワークから仮想マシンを抽象化できます。
VMM 2025 および 2022 では、VM ネットワークのデュアル スタック サポートが提供されます。
論理ネットワークには、分離設定に基づいて 1 つ以上の VM ネットワークを関連付けることができます。
SDN ファブリックでは、次の 2 種類の分離設定がサポートされています。
ネットワークの仮想化: 論理ネットワークがネットワークの仮想化を使用して分離されている場合は、この論理ネットワークに対して複数の VM ネットワークを作成できます。 VM ネットワーク内では、テナントは、他の VM ネットワークで使用されている IP アドレスに関係なく、任意の IP アドレスを使用できます。 サービス プロバイダーは、1 つの論理ネットワーク上の複数のテナントのワークロードをホストできます。 テナントは、これらの VM ネットワーク上でネットワーク接続を構成することもできます。
分離なし: 論理ネットワークに分離がない場合、関連付けることができる VM ネットワークは 1 つだけです。 サービス プロバイダーは、この種類の分離設定を使用してインフラストラクチャ ワークロードをホストできます。
注
VLAN 分離は、SDN ファブリックではサポートされていません。
開始する前に
次のことを確認します。
ネットワーク コントローラーは SDN ファブリックにデプロイされます。 詳細情報。
適切な分離設定を持つ論理ネットワークが作成され、Microsoft ネットワーク コントローラーによって管理されるように設定されます。 また、この論理ネットワークの IP プールを作成します。
注
ノーアイソレーションネットワーク上に動的 IP を持つ VM をデプロイする場合は、IP プールは必要ありません。
- 既定では、ネットワーク仮想化の分離設定で VM ネットワークに接続されている VM は、他のネットワークに接続できません。 VM ネットワークを他のネットワークに接続する場合は、最初に SDN SLB と SDN ゲートウェイをデプロイする必要があります。
VM ネットワークの作成 (ネットワーク仮想化)
VMM ファブリックで、
VM とサービス >VM ネットワーク> VM ネットワークの作成を選択します。VM ネットワークの作成ウィザード>Nameで、名前とオプションの説明を入力し、ネットワーク仮想化の分離設定で作成された論理ネットワークを選択します。

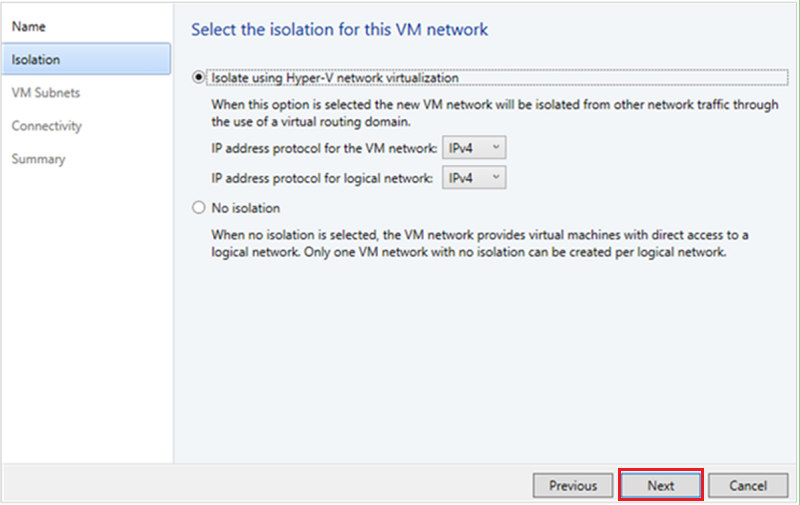

Isolationで、Hyper-V ネットワーク仮想化を使用して Isolate を選択し VM ネットワークの IP アドレス プロトコルに IPv4 を選択します。 [次へ] を選択します。
VM サブネットで、追加を選択し、VM ネットワークの名前とサブネットを指定して、[次へ] を選択。
注
複数のサブネットを追加できます。
Connectivity パネルで、この VM ネットワークに使用する接続の種類を選択します。
注
既定では、VM ネットワーク内のすべての仮想マシンが相互に通信します。 この VM ネットワーク上の仮想マシンを他のネットワークと通信させる場合は、 Connectivity ページで次の設定を構成します。
VPN トンネル経由で別のネットワークに接続する: この VM ネットワーク上の仮想マシンが VPN 経由で他のネットワークと通信する場合は、このオプションを選択します。 VPN トンネル経由で接続されているサイト間のルートを自動的に学習するには、[ ボーダー ゲートウェイ プロトコルを有効にする オプションを選択します。 使用する VPN ゲートウェイ デバイス を選択し、設定を確認します。
選択内容に基づいて、 VPN 接続 と 順序ゲートウェイ プロトコル ページが表示されます。 VPN 管理者が提供する情報に基づいて設定を完了します。
追加の論理ネットワークに直接接続する: この VM ネットワーク上の仮想マシンを追加の論理ネットワークに直接接続する場合は、このオプションを選択します。 インターネット リソースへのアクセスを有効にするには、 Network Address Translation (NAT) を選択するか、 Direct Routing を選択して、仮想化された IP アドレス空間と物理 IP アドレス空間をブリッジします。
Summaryで設定を確認し、Finish を選択します。
ジョブが正常に完了したら、新しく作成された VM ネットワークを VM とサービス>VM ネットワークで表示できます。
注
ネットワーク仮想化を使用して VM ネットワークを作成したら、この VM ネットワークの IP プールを作成。
VM ネットワークの作成 (ネットワーク仮想化)
VMM ファブリックで、
VM とサービス >VM ネットワーク> VM ネットワークの作成を選択します。VM ネットワークの作成ウィザード>Nameで、名前とオプションの説明を入力し、ネットワーク仮想化の分離設定で作成された論理ネットワークを選択します。
Isolationで、Hyper-V ネットワーク仮想化を使用して Isolate を選択し VM ネットワークの IP アドレス プロトコルに IPv4 を選択します。 [次へ] を選択します。
分離でデュアル スタックのサポートを有効にするには、 Hyper-V ネットワーク仮想化を使用して [Isolate] を選択し、VM ネットワークのIP アドレス プロトコルに対して IPv4 と IPv6 を選択。 [次へ] を選択します。
VM サブネットで、追加を選択し、VM ネットワークの名前とサブネットを指定して、[次へ] を選択。
注
- 複数のサブネットを追加できます。
- デュアル スタックのサポートを有効にするには、IPv4 サブネットと IPv6 サブネットの両方をセミコロン (;)で区切って指定します。
- デュアル スタックをサポートする VM ネットワークの場合は、IPv4 と IPv6 の両方のアドレス空間を持つ 2 つの静的 IP プールを作成します。
Connectivity パネルで、この VM ネットワークに使用する接続の種類を選択します。
注
既定では、VM ネットワーク内のすべての仮想マシンが相互に通信します。 この VM ネットワーク上の仮想マシンを他のネットワークと通信させる場合は、 Connectivity ページで次の設定を構成します。
VPN トンネル経由で別のネットワークに接続する: この VM ネットワーク上の仮想マシンが VPN 経由で他のネットワークと通信する場合は、このオプションを選択します。 VPN トンネル経由で接続されているサイト間のルートを自動的に学習するには、[ ボーダー ゲートウェイ プロトコルを有効にする オプションを選択します。 使用する VPN ゲートウェイ デバイス を選択し、設定を確認します。
選択内容に基づいて、 VPN 接続 と 順序ゲートウェイ プロトコル ページが表示されます。 VPN 管理者が提供する情報に基づいて設定を完了します。
追加の論理ネットワークに直接接続する: この VM ネットワーク上の仮想マシンを追加の論理ネットワークに直接接続する場合は、このオプションを選択します。 インターネット リソースへのアクセスを有効にするには、 Network Address Translation (NAT) を選択するか、 Direct Routing を選択して、仮想化された IP アドレス空間と物理 IP アドレス空間をブリッジします。
Summaryで設定を確認し、Finish を選択します。
ジョブが正常に完了したら、新しく作成された VM ネットワークを VM とサービス>VM ネットワークで表示できます。
注
ネットワーク仮想化を使用して VM ネットワークを作成したら、この VM ネットワークの IP プールを作成。
VM ネットワークを作成する (分離なし)
注
論理ネットワークを作成するときに、[仮想マシンがこの論理ネットワークに直接アクセスできるように、同じ名前で VM ネットワークを作成する] オプションを選択した場合は、次の手順をスキップできます。
-
VM とサービス >VM ネットワーク を選択します。 VM ネットワークを作成します。 - VM ネットワークの作成ウィザード>Nameで、名前と説明 (省略可能) を入力します。 接続された論理ネットワークを、この VM ネットワークに選択します。 [次へ] を選択します。
- Summaryで設定を確認し、Finish を選択します。
ジョブが正常に完了したら、新しく作成された VM ネットワークを VM とサービス>VM ネットワークで表示できます。
注
論理ネットワーク上に IP プールを作成した場合は、VM ネットワークでも同じことが直接使用できます。
